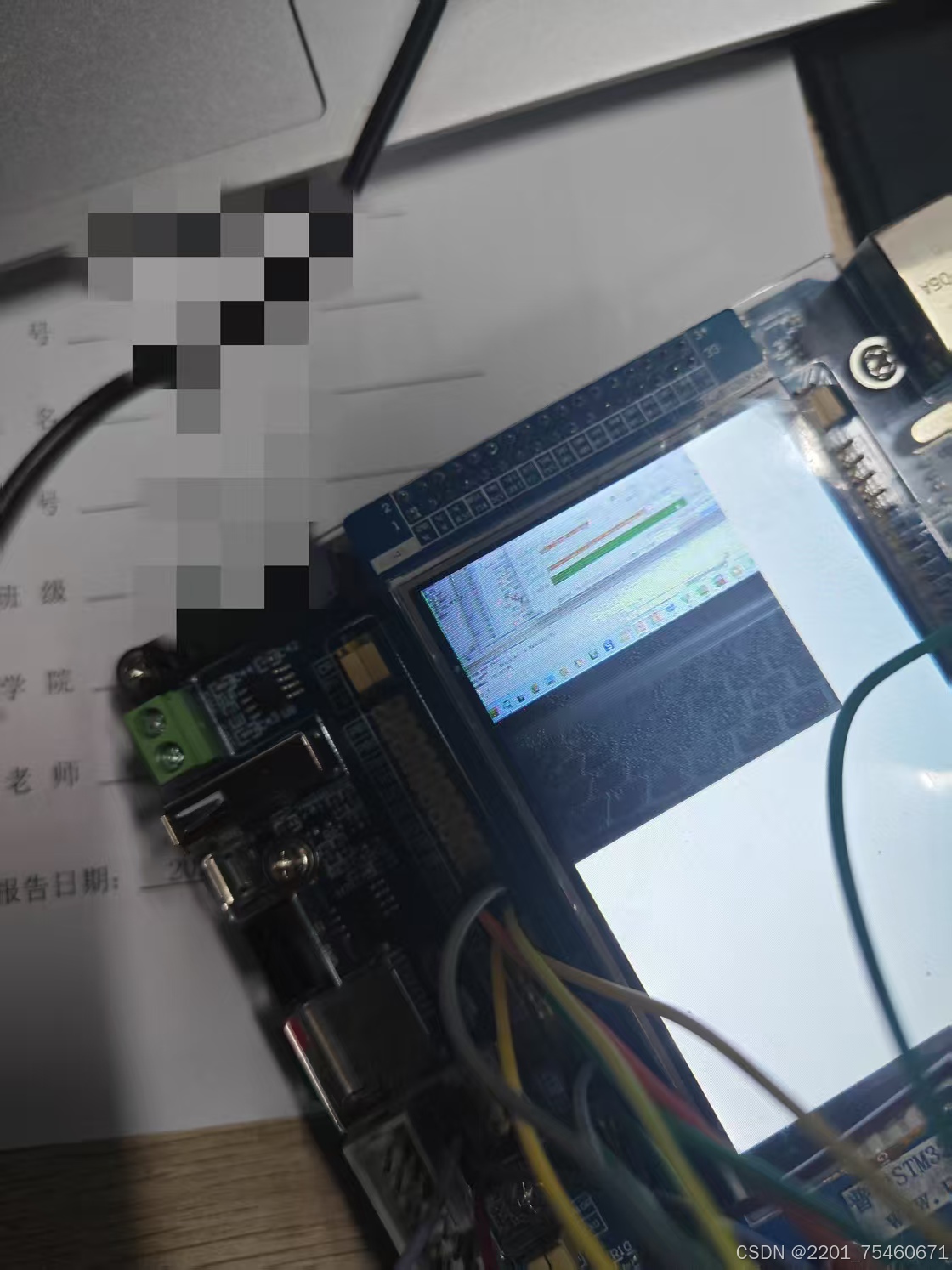

显示效果图

OV7670模块

  我用的OV7670是在某宝上买的花几块钱买的，如下图所示：

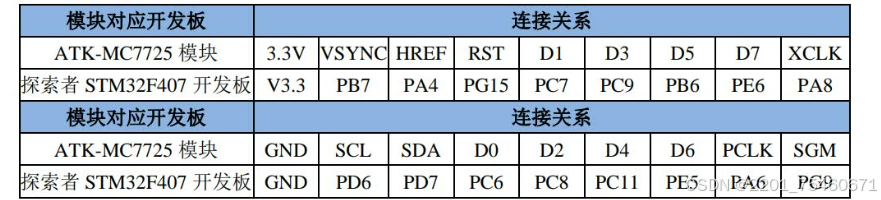

OV7670的接线

  ov7670的接线是按照STM32F407VG开发板上预留的DMCI接口来接的，具体可以参照开发板的资料原理图说明，也可以直接按照下面的接线把ov7670接上STM32.

  关于STM32驱动OV7670模块网上的教程有很多，这里我用的是普中科技的STM32F407VG，屏幕用的是它自带的ILI9481，屏幕的驱动代码我是直接使用普中科技官方的，具体的代码大家可以自己去找，下面我主要讲解一下我的代码构成：

DCMI驱动代码

  DCMI是一种数字摄像头接口，是一个并行接口，能够接收外部8为、10位、12位或者14位CMOS摄像头模块发出的高速数据流。

#include "system.h"
#include "dcmi.h"
#include "uart.h"

extern u8 ov_frame;  						//帧率
u32 datanum=0;
u32 HSYNC=0;
u32 VSYNC=0;
u8 ov_rev_ok = 0;

extern void jpeg_data_process(void);	//JPEG数据处理函数
DCMI_InitTypeDef DCMI_InitStructure;


void DMA2_Stream1_IRQHandler(void)
{
	if(DMA_GetFlagStatus(DMA2_Stream1,DMA_FLAG_TCIF1)==SET)//DMA2_Steam1,传输完成标志
	{
		DMA_Cmd(DMA2_Stream1, DISABLE);

		DMA_ClearFlag(DMA2_Stream1,DMA_FLAG_TCIF1);//清除传输完成中断

		ov_rev_ok= 1; //数据获取完毕标志位位

	}
}



void DCMI_DMA_Init(u32 DMA_Memory0BaseAddr,u16 DMA_BufferSize,u32 DMA_MemoryDataSize,u32 DMA_MemoryInc)
{
	DMA_InitTypeDef  DMA_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA2,ENABLE);//DMA2时钟使能
	DMA_DeInit(DMA2_Stream1);
	while (DMA_GetCmdStatus(DMA2_Stream1) != DISABLE){}//等待DMA2_Stream1可配置

  /* 配置 DMA Stream */
  DMA_InitStructure.DMA_Channel = DMA_Channel_1;  //通道1 DCMI通道
  DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&DCMI->DR; ;//外设地址为:DCMI->DR
  DMA_InitStructure.DMA_Memory0BaseAddr = (uint32_t)DMA_Memory0BaseAddr;//DMA 存储器0地址
  DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;//外设到存储器模式
  DMA_InitStructure.DMA_BufferSize = DMA_BufferSize;//数据传输量
  DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;//外设非增量模式
  DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc;//存储器增量模式
  DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Word;//外设数据长度:32位
  DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize;//存储器数据长度
  DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;// 使用循环模式  DMA_Mode_Normal
  DMA_InitStructure.DMA_Priority = DMA_Priority_High;//高优先级
  DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Enable; //FIFO模式
  DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_Full;//使用全FIFO
  DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;//外设突发单次传输
  DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;//存储器突发单次传输
  DMA_Init(DMA2_Stream1, &DMA_InitStructure);//初始化DMA Stream

	DMA_ITConfig(DMA2_Stream1,DMA_IT_TC,ENABLE);
	NVIC_InitStructure.NVIC_IRQChannel=	DMA2_Stream1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority=0;
	NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;
	NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化VIC寄存器、

}

//DCMI初始化
void My_DCMI_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA|RCC_AHB1Periph_GPIOB|RCC_AHB1Periph_GPIOC|RCC_AHB1Periph_GPIOE, ENABLE);

	RCC_AHB2PeriphClockCmd(RCC_AHB2Periph_DCMI,ENABLE);//使能DCMI时钟

  	//PA4/6初始化设置
  	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4|GPIO_Pin_6;//PA4/6   复用功能输出 HSYNC PIXCLK
  	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; //复用功能输出
  	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
  	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//100MHz
  	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
  	GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化

  	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7|GPIO_Pin_6;// PB6/7   复用功能输出 VSYNC D5
  	GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化

  	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_9|GPIO_Pin_11;//PC6/7/8/9 复用功能输出 D0 D1 D2 D3
  	GPIO_Init(GPIOC, &GPIO_InitStructure);//初始化

  	GPIO_InitStructure.GPIO_Pin =GPIO_Pin_5|GPIO_Pin_6;//PE4/5/6  复用功能输出  D4 D6 D7
  	GPIO_Init(GPIOE, &GPIO_InitStructure);//初始化

	GPIO_PinAFConfig(GPIOA,GPIO_PinSource4,GPIO_AF_DCMI); //PA4,AF13  DCMI_HSYNC
	GPIO_PinAFConfig(GPIOA,GPIO_PinSource6,GPIO_AF_DCMI); //PA6,AF13  DCMI_PCLK
 	GPIO_PinAFConfig(GPIOB,GPIO_PinSource7,GPIO_AF_DCMI); //PB7,AF13  DCMI_VSYNC
 	GPIO_PinAFConfig(GPIOC,GPIO_PinSource6,GPIO_AF_DCMI); //PC6,AF13  DCMI_D0
 	GPIO_PinAFConfig(GPIOC,GPIO_PinSource7,GPIO_AF_DCMI); //PC7,AF13  DCMI_D1
	GPIO_PinAFConfig(GPIOC,GPIO_PinSource8,GPIO_AF_DCMI); //PC8,AF13  DCMI_D2
	GPIO_PinAFConfig(GPIOC,GPIO_PinSource9,GPIO_AF_DCMI); //PC9,AF13  DCMI_D3
	GPIO_PinAFConfig(GPIOC,GPIO_PinSource11,GPIO_AF_DCMI); //PC11,AF13  DCMI_D4
	GPIO_PinAFConfig(GPIOB,GPIO_PinSource6,GPIO_AF_DCMI); //PB6,AF13  DCMI_D5
	GPIO_PinAFConfig(GPIOE,GPIO_PinSource5,GPIO_AF_DCMI); //PE5,AF13  DCMI_D6
	GPIO_PinAFConfig(GPIOE,GPIO_PinSource6,GPIO_AF_DCMI); //PE6,AF13  DCMI_D7

	DCMI_DeInit();//清除原来的设置

  DCMI_InitStructure.DCMI_CaptureMode=DCMI_CaptureMode_SnapShot;//快照模式 DCMI_CaptureMode_SnapShot
	DCMI_InitStructure.DCMI_CaptureRate=DCMI_CaptureRate_All_Frame;//全帧捕获
	DCMI_InitStructure.DCMI_ExtendedDataMode= DCMI_ExtendedDataMode_8b;//8位数据格式
	DCMI_InitStructure.DCMI_HSPolarity = DCMI_HSPolarity_Low;//DCMI_HSPolarity_High;//HSYNC 低电平有效
	DCMI_InitStructure.DCMI_PCKPolarity= DCMI_PCKPolarity_Falling;//PCLK 下升沿有效
	DCMI_InitStructure.DCMI_SynchroMode= DCMI_SynchroMode_Hardware;//硬件同步HSYNC,VSYNC
	DCMI_InitStructure.DCMI_VSPolarity=DCMI_VSPolarity_High;//VSYNC 低电平有效
	DCMI_Init(&DCMI_InitStructure);

	DCMI_ITConfig(DCMI_IT_FRAME,ENABLE);//开启帧中断
	DCMI_ITConfig(DCMI_IT_LINE,ENABLE); //开启行中断
	DCMI_ClearITPendingBit(DCMI_IT_VSYNC);
	DCMI_ITConfig(DCMI_IT_VSYNC,ENABLE); //开启场中断
	DCMI_Cmd(ENABLE);	//DCMI使能

  NVIC_InitStructure.NVIC_IRQChannel = DCMI_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3;	//抢占优先级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority =2;		//子优先级
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//IRQ通道使能
	NVIC_Init(&NVIC_InitStructure);	//根据指定的参数初始化NVIC寄存器、
}

//DCMI,启动传输
void DCMI_Start(void)
{
	DMA_Cmd(DMA2_Stream1, ENABLE);//开启DMA2,Stream1
	DCMI_CaptureCmd(ENABLE);//DCMI捕获使能
}

//DCMI,关闭传输
void DCMI_Stop(void)
{
	DCMI_CaptureCmd(DISABLE);//DCMI捕获使关闭
	while(DCMI->CR&0X01);		//等待传输结束
	DMA_Cmd(DMA2_Stream1,DISABLE);//关闭DMA2,Stream1
}

//DCMI中断服务函数
void DCMI_IRQHandler(void)
{
	if(DCMI_GetITStatus(DCMI_IT_LINE)==SET)//捕获到行
	{
		DCMI_ClearITPendingBit(DCMI_IT_LINE);//清除中断
		ov_frame++;
	}

	if(DCMI_GetITStatus(DCMI_IT_FRAME)==SET)//捕获到帧
	{
		DCMI_ClearITPendingBit(DCMI_IT_FRAME);//清除中断
	}

	if(DCMI_GetITStatus(DCMI_IT_VSYNC)==SET)//捕获到场
	{
		DCMI_ClearITPendingBit(DCMI_IT_VSYNC);//清除中断
	}

}


//DCMI设置显示窗口
//sx,sy;LCD的起始坐标
//width,height:LCD显示范围.
void DCMI_Set_Window(u16 sx,u16 sy,u16 width,u16 height)
{
	DCMI_Stop();
	DMA_Cmd(DMA2_Stream1,ENABLE);	//开启DMA2,Stream1
	DCMI_CaptureCmd(ENABLE);//DCMI捕获使能

}
SCCB通信协议

  SCCB协议是主要用于OV系列图像传感器，它是简化版的I2C协议，专为图像传感器设计。

#include "sccb.h"
#include "delay.h"
#include "uart.h"
#include "tftlcd.h"


/*
 *无FIFO的ov7670需要输入时钟
 *时钟为84MHz
 *分频为4MHz
 *PB5
 */
void ov7670_MCLK_Init(void)
{
	   //1.配置GPIO
     GPIO_InitTypeDef  GPIO_InitStructure;
     RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);
     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
     GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;
     GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
     GPIO_Init(GPIOB, &GPIO_InitStructure);
	   //2.配置GPIO的复用
	   GPIO_PinAFConfig(GPIOB,GPIO_PinSource5,GPIO_AF_TIM3);
	   //3.配置定时器
	   TIM_TimeBaseInitTypeDef TIM_TimeInitStructure;
	   RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);
	   TIM_TimeInitStructure.TIM_ClockDivision=TIM_CKD_DIV1;
	   TIM_TimeInitStructure.TIM_CounterMode=TIM_CounterMode_Up;
	   TIM_TimeInitStructure.TIM_Period=12-1;
	   TIM_TimeInitStructure.TIM_Prescaler=1-1;
		 TIM_TimeBaseInit(TIM3,&TIM_TimeInitStructure);
		 //4.配置PWM
		 TIM_OCInitTypeDef TIM_OCInitStucture;
		 TIM_OCInitStucture.TIM_OCMode=TIM_OCMode_PWM1;     //PWM1模式
		 TIM_OCInitStucture.TIM_OCPolarity=TIM_OCPolarity_Low;    //极性
		 TIM_OCInitStucture.TIM_OutputState=TIM_OutputState_Enable;
		 TIM_OC2Init(TIM3,&TIM_OCInitStucture); //初始化通道2
		 //5.使能预装载
		 TIM_OC2PreloadConfig(TIM3, TIM_OCPreload_Enable);
		 //6.允许PWM输出
		 TIM_CtrlPWMOutputs(TIM3,ENABLE);
		 TIM_ARRPreloadConfig(TIM3,ENABLE);//使能预装载寄存器
     //7.允许定时器计时
		 TIM_Cmd(TIM3,ENABLE);
		 //8.设置占空比
		 TIM_SetCompare2(TIM3,10);

}

/*******************************
SCCB总线
时钟线PD6,数据线PD7
******************************/
//初始化SCCB接口
void SCCB_Init(void)
{
  	GPIO_InitTypeDef  GPIO_InitStructure;

//  	RCC_AHB1PeriphClockCmd(OV7670_SCCB_RCC, ENABLE);

//  	RCC_AHB1PeriphClockCmd(OV7670_XCLK_RCC, ENABLE);
		ov7670_MCLK_Init();    //初始化输入时钟
	//STM32F4时钟输出XCLK
//  	GPIO_InitStructure.GPIO_Pin = OV7670_XCLK_Pin;
//  	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
//  	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
//  	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//50MHz

//  	GPIO_Init(OV7670_XCLK_GPIO, &GPIO_InitStructure);

//  	RCC_MCO1Config(RCC_MCO1Source_HSI,STM32_MCO1_DIV);

  	//GPIOF9,F10初始化设置
  	GPIO_InitStructure.GPIO_Pin = OV7670_SCCB_Pin;//PD6,7 推挽输出
  	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;  //PD6,7 推挽输出
  	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
  	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//100MHz
  	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
  	GPIO_Init(OV7670_SCCB_GPIO, &GPIO_InitStructure);//初始化

	GPIO_SetBits(OV7670_SCCB_GPIO,OV7670_SCCB_Pin);
	SCCB_SDA_OUT();
}

//SCCB起始信号
//当时钟为高的时候,数据线的高到低,为SCCB起始信号
//在激活状态下,SDA和SCL均为低电平
void SCCB_Start(void)
{
    SCCB_SDA=1;     //数据线高电平
    delay_us(500);
    SCCB_SCL=1;	    //在时钟线高的时候数据线由高至低
    delay_us(500);
    SCCB_SDA=0;
    delay_us(500);
    SCCB_SCL=0;	    //数据线恢复低电平，单操作函数必要
    delay_us(500);
}

//SCCB停止信号
//当时钟为高的时候,数据线的低到高,为SCCB停止信号
//空闲状况下,SDA,SCL均为高电平
void SCCB_Stop(void)
{
    SCCB_SDA=0;
    delay_us(500);
    SCCB_SCL=1;
    delay_us(500);
    SCCB_SDA=1;
    delay_us(500);
}
//产生NA信号
void SCCB_No_Ack(void)
{
	delay_us(500);
	SCCB_SDA=1;
  delay_us(500);
	SCCB_SCL=1;
	delay_us(500);
	SCCB_SCL=0;
	delay_us(500);
	SCCB_SDA=0;
	delay_us(500);
}
//SCCB,写入一个字节
//返回值:0,成功;1,失败.
u8 SCCB_WR_Byte(u8 dat)
{
	u8 j,res;
	for(j=0;j<8;j++) //循环8次发送数据
	{
		if(dat&0x80)SCCB_SDA=1;
		else SCCB_SDA=0;
		dat<<=1;
		delay_us(500);
		SCCB_SCL=1;
		delay_us(500);
		SCCB_SCL=0;
	}
	SCCB_SDA_IN();		//设置SDA为输入
	delay_us(500);
	SCCB_SCL=1;			//接收第九位,以判断是否发送成功
	delay_us(500);
	if(SCCB_READ_SDA)res=1;  //SDA=1发送失败，返回1
	else res=0;         //SDA=0发送成功，返回0
	SCCB_SCL=0;
	//printf("res=%d\r\n",res);
	SCCB_SDA_OUT();		//设置SDA为输出
	return res;
}
//SCCB 读取一个字节
//在SCL的上升沿,数据锁存
//返回值:读到的数据
u8 SCCB_RD_Byte(void)
{
	u8 temp=0,j;
	SCCB_SDA_IN();		//设置SDA为输入
	for(j=8;j>0;j--) 	//循环8次接收数据
	{
		delay_us(500);
		SCCB_SCL=1;
		temp=temp<<1;
		if(SCCB_READ_SDA)temp++;
		delay_us(500);
		SCCB_SCL=0;
	}
	SCCB_SDA_OUT();		//设置SDA为输出
	return temp;
}
//写寄存器
//返回值:0,成功;1,失败.
u8 SCCB_WR_Reg(u8 reg,u8 data)
{
	u8 res=0;
	SCCB_Start(); 					//启动SCCB传输
	if(SCCB_WR_Byte(SCCB_ID))res=1;	//写器件ID
	delay_us(100);
  	if(SCCB_WR_Byte(reg))res=1;		//写寄存器地址
	delay_us(100);
  	if(SCCB_WR_Byte(data))res=1; 	//写数据
  	SCCB_Stop();
  	return	res;
}
//读寄存器
//返回值:读到的寄存器值
u8 SCCB_RD_Reg(u8 reg)
{
	u8 val=0;
	SCCB_Start(); 				//启动SCCB传输
	if(0==SCCB_WR_Byte(0x42))
	{
			SCCB_Stop();
  		delay_us(500);
	}
	 if(0==SCCB_WR_Byte(reg))
	 {
	 	  SCCB_Stop();
	    delay_us(500);
	 }
    SCCB_Stop();
	 delay_us(100);
	//设置寄存器地址后，才是读
	SCCB_Start();
	if(0==SCCB_WR_Byte(SCCB_ID|0X01))	//发送读命令
	{
		 SCCB_Stop();
	   delay_us(100);
	}
  	val=SCCB_RD_Byte();		 	//读取数据
		delay_us(500);
  	SCCB_No_Ack();
		delay_us(500);
  	SCCB_Stop();
  	return val;
}
OV7670的一些配置

  包括初始化、白平衡设置、色度设置、亮度设置、对比度设置等。

#include "ov7670.h"
#include "ov7670config.h"
#include "delay.h"
#include "uart.h"
#include "sccb.h"
#include "led.h"
#include "tftlcd.h"
#include "dcmi.h"

uint16_t camera_buffer[PIC_WIDTH*PIC_HEIGHT]={0};





//初始化OV7670
//返回0:成功
//返回其他值:错误代码
u8 OV7670_Init(void)
{
	u16 i=0;
	u16 reg=0;
	//设置IO
	GPIO_InitTypeDef  GPIO_InitStructure;

	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOG, ENABLE);
	//GPIOG9,15初始化设置pow和reset
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9|GPIO_Pin_15;//PG9,8推挽输出
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT; //推挽输出
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//100MHz
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
	GPIO_Init(GPIOG, &GPIO_InitStructure);//初始化

 	OV7670_PWDN=0;	//POWER ON
	delay_ms(100);
	OV7670_RST=0;	//复位OV7670
	delay_ms(100);
	OV7670_RST=1;	//结束复位
	SCCB_Init();        		//初始化SCCB 的IO口

 	SCCB_WR_Reg(0X12, 0x80);	//软复位OV7670
	delay_ms(50);



 	//初始化配置 OV7670寄存器,采用QVGA分辨率(320*240)
	for(i=0;i<sizeof(ov7670_init_reg_tbl)/sizeof(ov7670_init_reg_tbl[0]);i++)
	{
		SCCB_WR_Reg(ov7670_init_reg_tbl[i][0],ov7670_init_reg_tbl[i][1]);
	}

	//裁剪摄像头照片尺寸，参数：起始坐标x、y；长度、高度；裁剪长高不可大于上面设置的分辨率
	OV7670_Window_Set(PIC_START_X,PIC_START_Y,PIC_WIDTH,PIC_HEIGHT);

	/* 白平衡设置，默认值0 */
	OV7670_Light_Mode(0);
	/* 色度设置，默认值2 */
	OV7670_Color_Saturation(2);
	/* 亮度设置，默认值2 */
	OV7670_Brightness(2);
	/* 对比度设置，默认值2 */
	OV7670_Contrast(2);

	My_DCMI_Init();
	/* DCMI DMA设置，数据指向照片数组camera_buffer */
	DCMI_DMA_Init((uint32_t)&camera_buffer,sizeof(camera_buffer)/4,DMA_MemoryDataSize_HalfWord,DMA_MemoryInc_Enable);//DCMI DMA

  	return 0x00; 	//返回0初始化成功
}

//OV7670功能设置
//白平衡设置
//0:自动
//1:太阳sunny
//2,阴天cloudy
//3,办公室office
//4,家里home
void OV7670_Light_Mode(u8 mode)
{
	u8 reg13val=0XE7;//默认就是设置为自动白平衡
	u8 reg01val=0;
	u8 reg02val=0;
	switch(mode)
	{
		case 1://sunny
			reg13val=0XE5;
			reg01val=0X5A;
			reg02val=0X5C;
			break;
		case 2://cloudy
			reg13val=0XE5;
			reg01val=0X58;
			reg02val=0X60;
			break;
		case 3://office
			reg13val=0XE5;
			reg01val=0X84;
			reg02val=0X4c;
			break;
		case 4://home
			reg13val=0XE5;
			reg01val=0X96;
			reg02val=0X40;
			break;
	}
	SCCB_WR_Reg(0X13,reg13val);//COM8设置
	SCCB_WR_Reg(0X01,reg01val);//AWB蓝色通道增益
	SCCB_WR_Reg(0X02,reg02val);//AWB红色通道增益
}
//色度设置
//0:-2
//1:-1
//2,0
//3,1
//4,2
void OV7670_Color_Saturation(u8 sat)
{
	u8 reg4f5054val=0X80;//默认就是sat=2,即不调节色度的设置
 	u8 reg52val=0X22;
	u8 reg53val=0X5E;
 	switch(sat)
	{
		case 0://-2
			reg4f5054val=0X40;
			reg52val=0X11;
			reg53val=0X2F;
			break;
		case 1://-1
			reg4f5054val=0X66;
			reg52val=0X1B;
			reg53val=0X4B;
			break;
		case 3://1
			reg4f5054val=0X99;
			reg52val=0X28;
			reg53val=0X71;
			break;
		case 4://2
			reg4f5054val=0XC0;
			reg52val=0X33;
			reg53val=0X8D;
			break;
	}
	SCCB_WR_Reg(0X4F,reg4f5054val);	//色彩矩阵系数1
	SCCB_WR_Reg(0X50,reg4f5054val);	//色彩矩阵系数2
	SCCB_WR_Reg(0X51,0X00);			//色彩矩阵系数3
	SCCB_WR_Reg(0X52,reg52val);		//色彩矩阵系数4
	SCCB_WR_Reg(0X53,reg53val);		//色彩矩阵系数5
	SCCB_WR_Reg(0X54,reg4f5054val);	//色彩矩阵系数6
	SCCB_WR_Reg(0X58,0X9E);			//MTXS
}
//亮度设置
//0:-2
//1:-1
//2,0
//3,1
//4,2
void OV7670_Brightness(u8 bright)
{
	u8 reg55val=0X00;//默认就是bright=2
  	switch(bright)
	{
		case 0://-2
			reg55val=0XB0;
			break;
		case 1://-1
			reg55val=0X98;
			break;
		case 3://1
			reg55val=0X18;
			break;
		case 4://2
			reg55val=0X30;
			break;
	}
	SCCB_WR_Reg(0X55,reg55val);	//亮度调节
}
//对比度设置
//0:-2
//1:-1
//2,0
//3,1
//4,2
void OV7670_Contrast(u8 contrast)
{
	u8 reg56val=0X40;//默认就是contrast=2
  	switch(contrast)
	{
		case 0://-2
			reg56val=0X30;
			break;
		case 1://-1
			reg56val=0X38;
			break;
		case 3://1
			reg56val=0X50;
			break;
		case 4://2
			reg56val=0X60;
			break;
	}
	SCCB_WR_Reg(0X56,reg56val);	//对比度调节
}
//特效设置
//0:普通模式
//1,负片
//2,黑白
//3,偏红色
//4,偏绿色
//5,偏蓝色
//6,复古
void OV7670_Special_Effects(u8 eft)
{
	u8 reg3aval=0X04;//默认为普通模式
	u8 reg67val=0XC0;
	u8 reg68val=0X80;
	switch(eft)
	{
		case 1://负片
			reg3aval=0X24;
			reg67val=0X80;
			reg68val=0X80;
			break;
		case 2://黑白
			reg3aval=0X14;
			reg67val=0X80;
			reg68val=0X80;
			break;
		case 3://偏红色
			reg3aval=0X14;
			reg67val=0Xc0;
			reg68val=0X80;
			break;
		case 4://偏绿色
			reg3aval=0X14;
			reg67val=0X40;
			reg68val=0X40;
			break;
		case 5://偏蓝色
			reg3aval=0X14;
			reg67val=0X80;
			reg68val=0XC0;
			break;
		case 6://复古
			reg3aval=0X14;
			reg67val=0XA0;
			reg68val=0X40;
			break;
	}
	SCCB_WR_Reg(0X3A,reg3aval);//TSLB设置
	SCCB_WR_Reg(0X68,reg67val);//MANU,手动U值
	SCCB_WR_Reg(0X67,reg68val);//MANV,手动V值
}
//设置图像输出窗口
//对QVGA设置。
void OV7670_Window_Set(u16 sx,u16 sy,u16 width,u16 height)
{
	u16 endx;
	u16 endy;
	u8 temp;

	if ((sx+width) > 320)
	{
		width = 320 - sx;
	}

	if ((sy+height) > 240)
	{
		height = 240 - sy;
	}

	sx += 176;
	sy += 12;

	endx=sx+width*2;	//HREF
 	endy=sy+height*2;	//VREF
	if(endx>784)
	{
		endx-=784;
	}

	temp=SCCB_RD_Reg(0X32);				//读取Href之前的值
	temp&=0XC0;
	temp|=((endx&0X07)<<3)|(sx&0X07);
	SCCB_WR_Reg(0X32,temp);
	SCCB_WR_Reg(0X17,sx>>3);			//设置Href的start高8位
	SCCB_WR_Reg(0X18,endx>>3);			//设置Href的end的高8位

	temp=SCCB_RD_Reg(0X03);				//读取Vref之前的值
	temp&=0XF0;
	temp|=((endy&0X03)<<2)|(sy&0X03);
	SCCB_WR_Reg(0X03,temp);				//设置Vref的start和end的最低2位
	SCCB_WR_Reg(0X19,sy>>2);			//设置Vref的start高8位
	SCCB_WR_Reg(0X1A,endy>>2);			//设置Vref的end的高8位


}
主函数（main）设置

  主函数的设置包括显示图像的函数即txxs函数。

void txxs(uint16_t *camera_buf, uint16_t length_w, uint16_t length_h) {
    uint16_t y, x;
    uint16_t color;

    for (y = 0; y < length_h; y++) {
        for (x = 0; x < length_w; x++) {

            color = camera_buf[y * length_w + x]; //直接从camera_buf中读取当前像素的颜色值
            LCD_Fill(x, y, x + 1, y + 1, color); //LCD_Fill接受 RGB565格式的颜色值

    }
}

int main()
{
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置系统中断优先级分组2
	delay_init(168);
	UART1_init(115200);
	LED_init();
	KEY_Init();					//按键初始化
	My_EXTI_Init();
	TFTLCD_Init();
	FRONT_COLOR=RED;
	while(OV7670_Init())//OV7725初始化成功
	{
		LCD_ShowString(30,30,200,16,16,"error");
	}
	{
		if (ov_rev_ok)
		{
			txxs(camera_buffer, PIC_WIDTH, PIC_HEIGHT);
			ov_rev_ok = 0;
		}
		else
		{
		  DCMI_Start();
		}
	}
}

希望这篇文章可以帮助到正在学习O7670的同学！当然完成这个显示大家也可以进行颜色的识别，大家可以在网上寻找教程，我这个就不多说了。

基于STM32F407的OV7670数字摄像头视频采集系统设计
weixin_66608063的博客
01-10 2910
通过合理集成OV7670摄像头驱动、图像采集、图像处理和图像显示，可以实现一个完整的数字视频采集系统。希望这篇文章对基于STM32F407的OV7670数字摄像头视频采集系统的设计和实现有所帮助。基于STM32F407的OV7670视频采集系统旨在利用STM32F407的强大计算能力和丰富的外设接口来实现视频数据的采集和处理。在本文中，我们将介绍如何利用STM32F407微控制器和OV7670摄像头实现视频采集系统，并提供相应的代码示例。☁ 愿你的生命中有够多的云翳,来造就一个美丽的黄昏。
基于stm32f407实现OV7670实时图像显示在LCD上
04-17
基于stm32f4与ov7670的实时显示，图像输出的分辨率为320*240
stm32F407+ov7670的摄像头识别（代码+连接)
07-10
基于stm32F407单片机+ov7670摄像头识别，包含详细的代码和安装图 ，简单操作，方便移植使用
STM32F407驱动摄像头OV7670
10-06
STM32F407驱动摄像头OV7670
STM32驱动OV7670数据转BMP格式再转JPEG存储
最新发布
gitblog_06784的博客
04-14 313
STM32驱动OV7670数据转BMP格式再转JPEG存储 【下载地址】STM32驱动OV7670数据转BMP格式再转JPEG存储 本项目基于STM32微控制器，驱动OV7670摄像头模块，实现图像数据的采集与处理。通过将原始图像数据转换为BMP格式，并进一步压缩为JPEG格式，最终存储于外部Flash中。该程序还支持将...
STM32F407获取OV7670摄像头图像及上位机解码（一维码&二维码）
Pegasus的软件博客
07-17 5495
STM32F407获取OV7670摄像头图像及上位机解码（一维码&二维码） 1. 目的 针对静止拍摄图像场景，实现STM32F407对OV7670摄像头进行图像捕获，并通过串口将数据送到上位机软件进行解码。 2. 场景参数说明 上位机与STM32F407通过USB全速虚拟串口（可用12000000波特率）或UART串口（230400波特率）通讯及接收图像数据。 STM32F407通过DCMI总线接口与OV7670摄像头DVP接口连接，通过I2C总线与OV7670配置端口连接，并通过GPIO连接控制
基于STM32F407的摄像头（不带FIFO的OV7670）图像采集及LCD显示实验-笔记整理
热门推荐
LiangWF22的博客
02-03 2万+
硬件说明 STM32F4开发板 stm32f4系列的芯片处理的能力可以说非常强大了的，而且内部还自带有数字摄像头接口（DCMI），可以说stm32f407的核心板和不带FIFO的摄像头模块OV7670简直就是绝配！ 我手上的这块张这个样子 （图片来源：某宝）： F4系列的DCMI接口内部结构框图如下图3所示，具体的配置使用方式可以参考以下这篇博文：《stm32f4的数字摄像头接口（DCMI）使用》 这位博主大大已经很详细地介绍了DCMI接口的具体使用方法和原理，更重要的是里面还有接口的配置函数，虽然不完
STM32F407-OV7670(无FIFO)-ONENET-实现摄像头画面上传到onenet（EDP协议）
LiangWF22的博客
01-15 1万+
EDP协议 EDP协议文档说明：https://leoeinstein.lanzous.com/ifX1Ckfkaaf 服务器登录 登录流程： （1）客户端发送连接请求（CONN_REQ） （2）服务器验证请求的合法性 （3）服务器发送一个回执（CONN_RESP）给客户端 其中请求包含三部分：消息头、选项和消息体。 1、消息头 包括消息的类型和剩余消息长度。 2、选项 包括协议名称、协议版本、连接标志、保持连接时间。 3、消息体 可能包含设备ID、用户ID（可选）、鉴权信息（看采取什么方式登录）。 设备
stm32无fifo OV7670 实时显示HAL库程序
qq_52590045的博客
06-13 1641
OV7670一般模块指低成本数字输出CMOS摄像头，其摄像头包含30w像素的CMOS图像感光芯片，3.6mm焦距的镜头和镜头座，板载CMOS芯片所需要的各种不同电源（电源要求详见芯片的数据文件），板子同时引出控制管脚和数据管脚，方便操作和使用。3V3-----输入电源电压（推荐使用3.3，5V也可，但不推荐）GDN-----接地点。
STM32F407-OV7670(无FIFO)-ONENET-实现摄像头画面上传到onenet
03-18
STM32F407-OV7670(无FIFO)-ONENET-实现摄像头画面上传到onenet（EDP协议）
STM32F407 + OV7670 摄像头识别项目：开启嵌入式视觉新篇章
gitblog_09817的博客
10-17 1570
STM32F407 + OV7670 摄像头识别项目：开启嵌入式视觉新篇章 【下载地址】STM32F407OV7670摄像头识别项目 本项目基于STM32F407单片机和OV7670摄像头，实现了一个简单的摄像头识别系统。项目包含了详细的代码和硬件连接图，方便用户快速上手和移植使用 ...
STM32F407单片机OV7670无FIFO Ycrcb颜色空间图像颜色高速率识别
01-20
将摄像头的数据通过DCMI方式读出写入TFT屏，读取TFT屏幕上的像素点的颜色进行识别。将屏幕读取的RGB颜色数据进行转换为Y CR CB，然后再进行颜色的对比，将摄像头的亮度设置低点，对比度加高点（我的程序里面已经设置好），就可以很好的识别颜色，而且识别速率也快。代码注释详细，简单易懂。已更改积分要求 2021-1-7，2022-7-13
基于STM32F407和OV7670的低端视频监控系统.pdf
06-29
基于STM32F407和OV7670的低端视频监控系统.pdf
ov7670摄像头模块（不带fifo）用stm32f207实现摄像
05-15
代码准确无误，开发环境是keil，又做个方面的人可以参考
OV7670摄像头 驱动代码 测试成功 提供摄像头OV7670（带FIFO AL422b）的驱动代码, 包括OV7670中文+英文数据手册+AL422b英文数据
12-21
OV7670摄像头 驱动代码 测试成功 提供摄像头OV7670（带FIFO AL422b）的驱动代码, 包括OV7670中文+英文数据手册+AL422b英文数据手册+摄像头使用说明.pdf+接口图.jpg+应用指南.pdf 很详细的资料 看懂了操作摄像头完全没压力！
OV7670摄像头 驱动代码 测试成功
08-11
提供摄像头OV7670（带FIFO--AL422b）的驱动代码, 包括OV7670中文+英文数据手册+AL422b英文数据手册+摄像头使用说明.pdf+接口图.jpg+应用指南.pdf 很详细的资料 看懂了操作摄像头完全没压力！本人亲测成功~感谢支持
STM32F103C8T6 最小系统版 基于库函数 驱动无FIFO的OV7670摄像头
02-20
使用库函数驱动OV7670，意味着开发者依赖于STM32的标准库或者HAL库（Hardware Abstraction Layer），这些库提供了易于使用的API，可以方便地控制STM32的外设，降低了软件开发的复杂性。开发者需要编写代码来初始化...
STM32CUBE生成的HAL库驱动无FIFO无时钟的OV7670
06-12
总结来说，这个项目展示了如何利用STM32CUBEMX生成的HAL库驱动无FIFO无时钟的OV7670摄像头，并通过STM32F407的DCMI接口和DMA传输机制，将捕获的图像数据实时显示在LCD屏幕上。这个过程涉及到STM32的多个外设配置、...
STM32 OV7670无FIFO,stm32f765vi,C/C++
08-26
STM32 OV7670无FIFO项目是基于STM32F765VI微控制器，使用C/C++语言实现的。在这个项目中，主要关注的是如何在没有硬件FIFO（First In First Out，先进先出存储器）的支持下，有效处理OV7670摄像头的数据流。OV7670是...
在ubuntu中vscode上配置opencv然后写孔明棋
09-12
在Ubuntu中使用VSCode配置OpenCV并编写孔明棋的步骤大致如下： 1. 安装OpenCV：首先需要在Ubuntu系统中安装OpenCV库。可以通过以下命令在终端中安装OpenCV： ``` sudo apt-get install libopencv-dev ``` 2. 安装VSCode和C/C++扩展：如果尚未安装VSCode，可以访问其官方网站下载并安装。安装完成后，需要安装C/C++扩展，以便在VSCode中编写和运行C/C++代码。 3. 创建项目文件夹：在合适的位置创建一个新的文件夹作为项目目录。 4. 创建C/C++源文件：在项目目录中创建孔明棋的源代码文件，例如`kongmingqi.cpp`。 5. 配置VSCode的`tasks.json`：需要配置一个编译任务来编译C++代码。右键点击项目目录中的`.vscode`文件夹（如果不存在则创建一个），选择“在终端中打开”，然后输入`code .`打开VSCode，并创建或修改`tasks.json`文件，加入如下配置： ```json { "version": "2.0.0", "tasks": [ { "label": "C++ build", "type": "shell", "command": "g++", "args": [ "-g", "${file}", "-o", "${fileDirname}/${fileBasenameNoExtension}", "-std=c++11", "-I/usr/include/opencv4" ], "group": { "kind": "build", "isDefault": true }, "presentation": { "echo": true, "reveal": "always", "focus": false, "panel": "shared", "showReuseMessage": true, "clear": false }, "problemMatcher": [ "$gcc" ] } ] } ``` 6. 配置VSCode的`c_cpp_properties.json`：确保你的C++环境路径配置正确。这可以在VSCode的设置中通过“C/Cpp: Edit Configurations (UI)”命令来完成。 7. 编写孔明棋代码：在`kongmingqi.cpp`中编写孔明棋的逻辑代码。 8. 构建和运行：在VSCode中按下`Ctrl+Shift+B`启动构建任务，然后可以通过在终端中运行编译后的可执行文件来运行孔明棋。 请注意，孔明棋的实现细节取决于具体的游戏规则和你打算如何实现它。你需要编写相应的算法来实现棋盘的布局、棋子的移动规则以及游戏的胜负判断逻辑。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
