静态路由实验

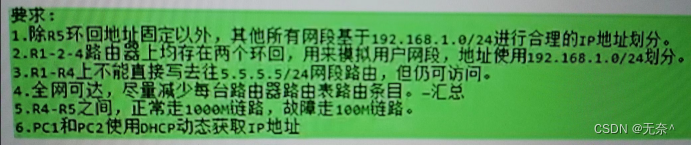

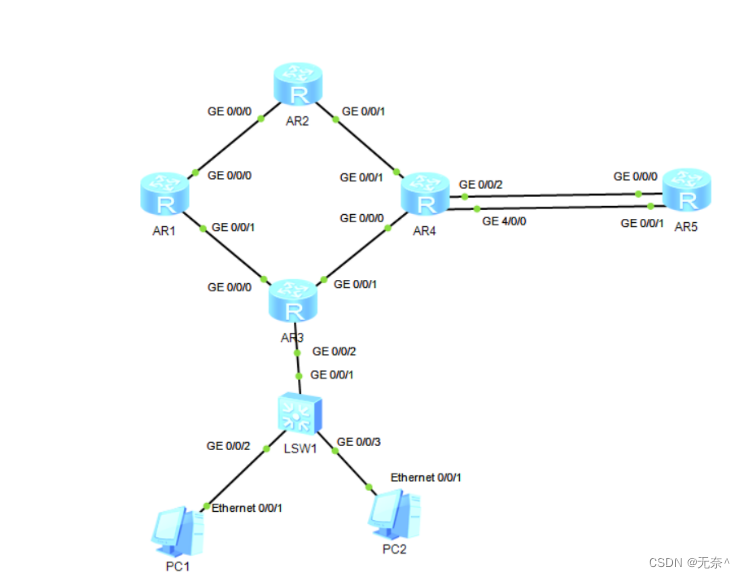

对拓扑的分析可知：我们拓扑中的有13个广播域。在综合路由器可得我们大体可以把这个网段划分为8个网段，取其中的五个网段即可。再将五个网段细细划分即可得到以下网段：

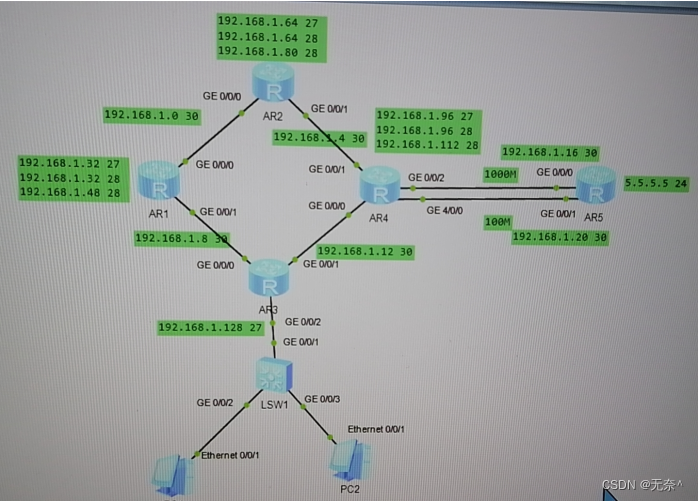

5个网段—子网划分

192.168.1.0 24

192.168.1.32 27路由器虚拟接口网段

192.168.1.32 28

192.168.1.48 28

192.168.1.64 27路由器虚拟接口网段

192.168.1.64 28

192.168.1.80 28

192.168.1.96 27路由器虚拟接口网段

192.168.1.96 28

192.168.1.112 28

192.168.1.128 27用户网段

192.168.1.160 27 备注：拓展的时候使用

192.168.1.192 27

192.168.1.224 27

192.168.1.0 27 骨干链路网段：

192.168.1.0 30

192.168.1.4 30

192.168.1.8 30

192.168.1.12 30

192.168.1.16 30

192.168.1.20 30

192.168.1.28.30

如下：

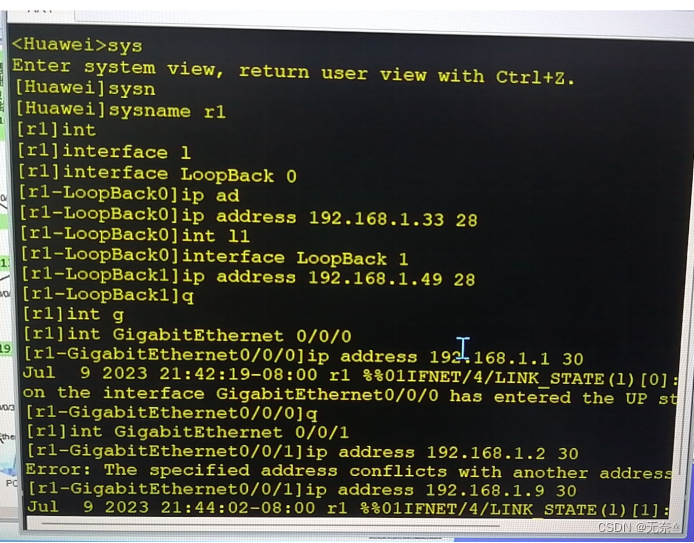

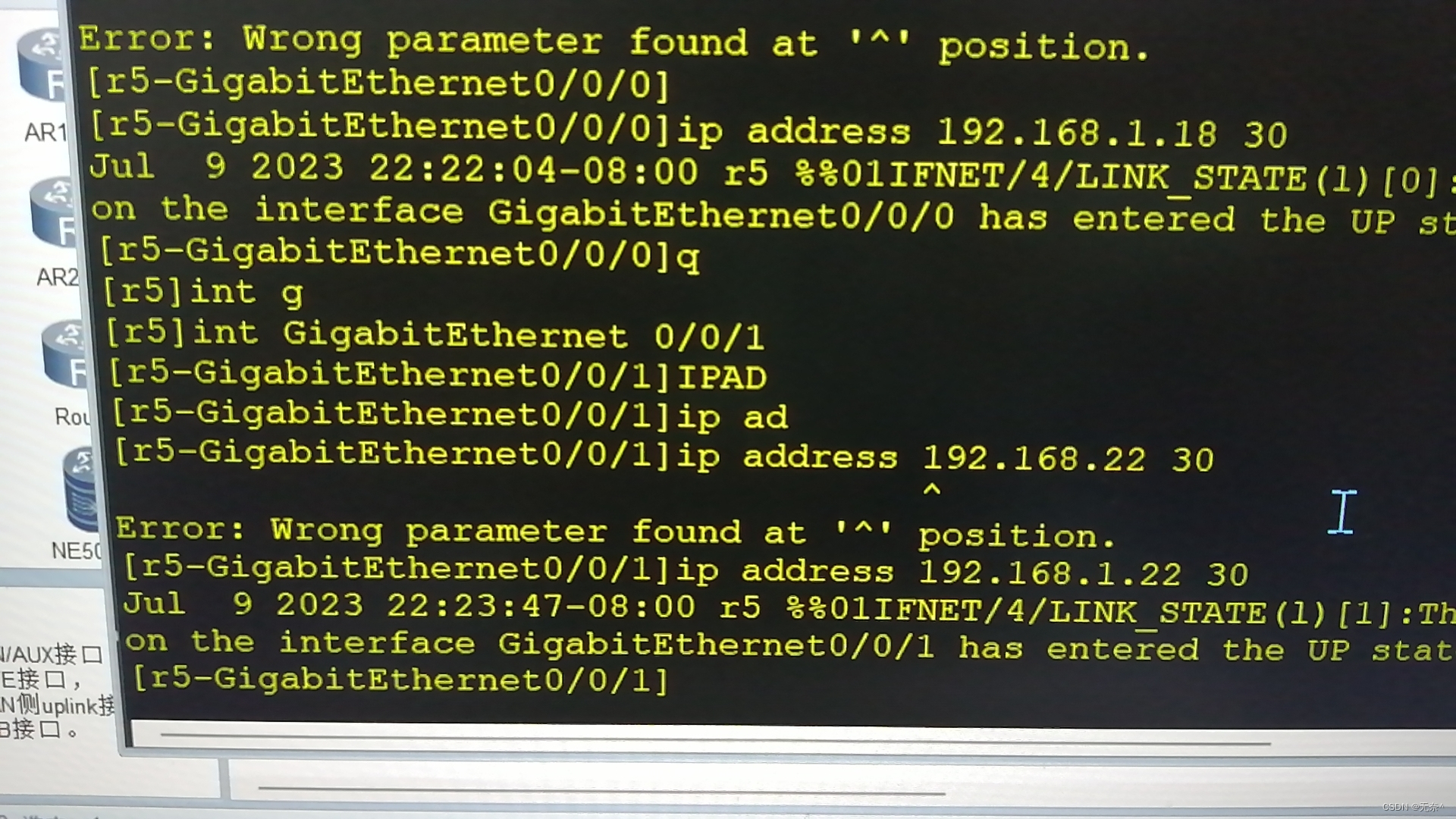

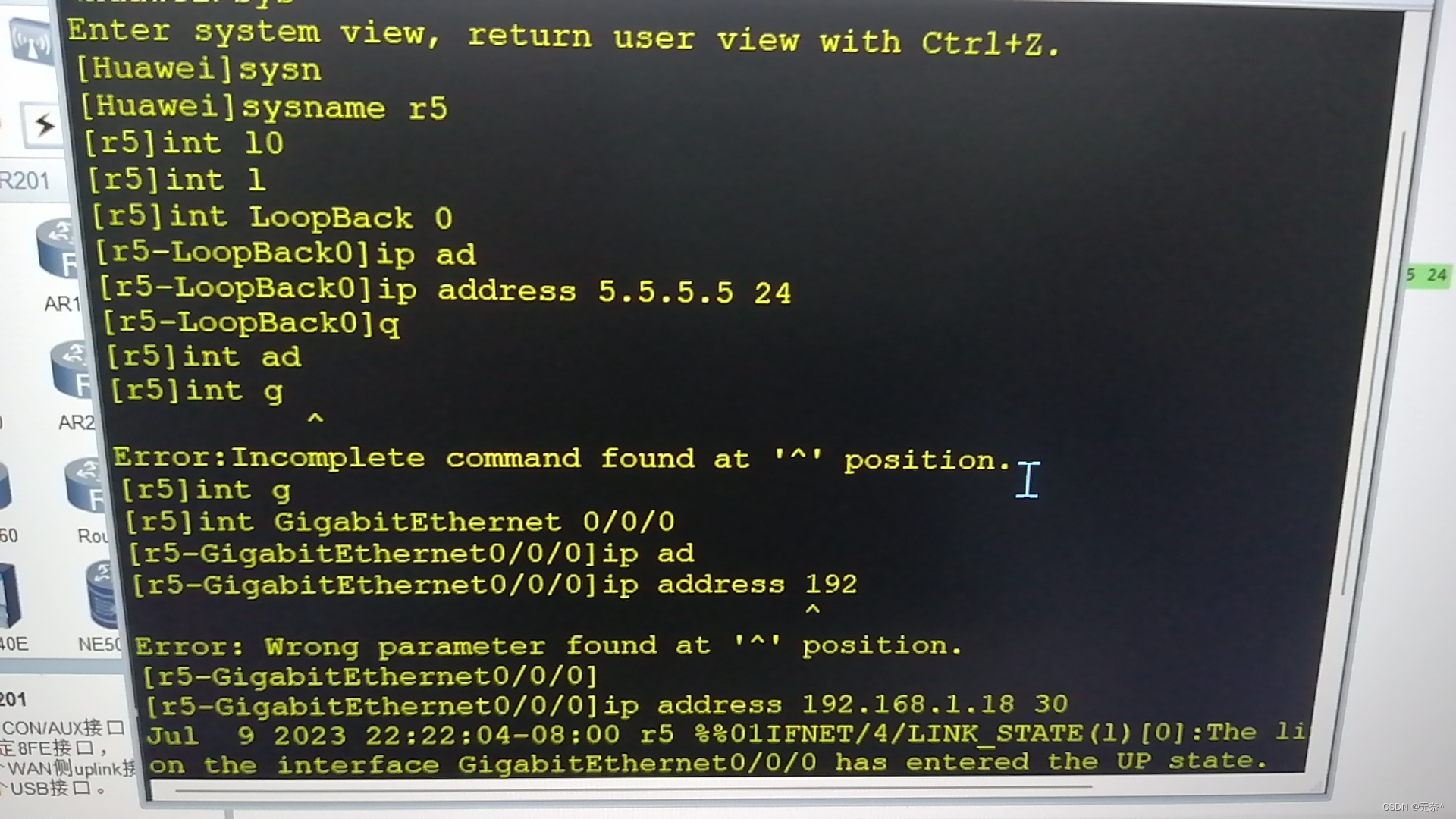

 接下来就是各个接口IP：

r1-r2-r4路由器如上去配置，然后是静态路由的配置。

r5



[r1]ip route-static 192.168.1.64 27 192.168.1.2—目标网段 下一跳

<r1>display ip routing-table—查看路由表中路由信息

[r1]display ip routing-table protocol static —查看路由表中通过静态写的路由

例如：

路由器r1

r1去往192.168.1.64 27的下一跳是192.168.1.2

r1去往192.168.1.8 30的下一跳是192.168.1.2

r1去往192.168.1.96 27的下一跳是192.168.1.2和192.168.1.6

r1去往192.168.1.16 30的下一跳是192.168.1.2和192.168.1.6

r1去往192.168.1.20 30的下一跳是192.168.1.2和192.168.1.6

r1去往192.168.1.128 27的下一跳是192.168.1.6

r1去往192.168.1.12 30的下一跳是192.168.1.6

r1去往0.0.0.0 0的下一跳是192.168.1.2和192.168.1.6

路由器r2,r3,r4,r5如上。其中需要注意r4,r5：

r4去往0.0.0.0 0的下一跳是192.168.1.22 preference 61，

ip route-static 192.168.1.96 27 192.168.1.21 preference 61

ip route-static 192.168.1.64 27 192.168.1.21 preference 61

ip route-static 192.168.1.32 27 192.168.1.21 preference 61

ip route-static 192.168.1.128 27 192.168.1.21 preference 61

ip route-static 192.168.1.12 30 192.168.1.21 preference 61

ip route-static 192.168.1.8 30 192.168.1.21 preference 61

ip route-static 192.168.1.4 30 192.168.1.21 preference 61

ip route-static 192.168.1.0 30 192.168.1.21 preference 61

因为每个路由器上写了缺省路由，为了防止当任何一个路由器底下的广播域的设备出现问题后成环，就需要在每一个路由器内写下指令：

[r1]ip route-static 192.168.1.32 27 NULL0

[r2]ip route-static 192.168.1.64 27 NULL0

[r3]ip route-static 192.168.1.128 27 NULL0

[r4]ip route-static 192.168.1.96 27 NULL0

这样之后就会避免环路出现。

R3DHCP:

 路由器接口首先必须有IP地址

[R1]dhcp enable —启动DHCP服务

[R1]ip pool aaa —有多少个广播域就创建多少个地址池塘

[R1-ip-pool-aaa]network 192.168.1.0 mask 24—宣告下发地址范围

[R1-ip-pool-aaa]gateway-list 192.168.1.1 —下发网关

[R1-ip-pool-aaa]dns-list 8.8.8.8 114.114.114.114—下发DNS服务器信息这两个域名是开源的域名解析服务器的IP地址

[R1-GigabitEthernet0/0/0]dhcp select global —对应接口激活全局池塘的配置 。

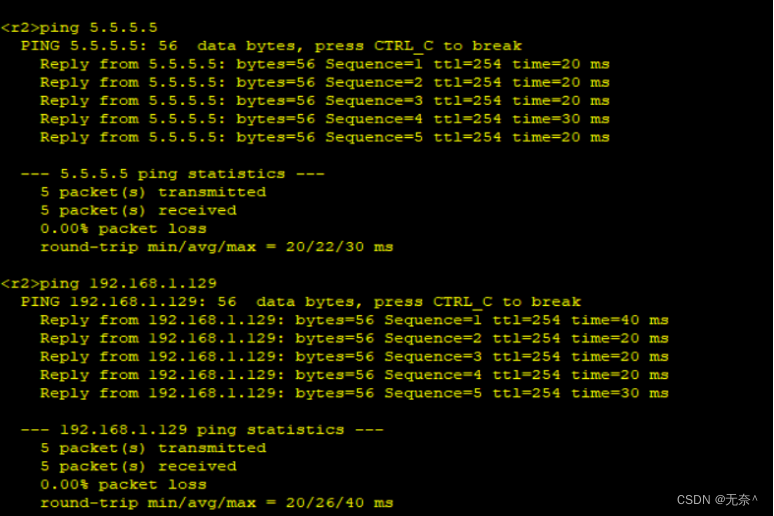

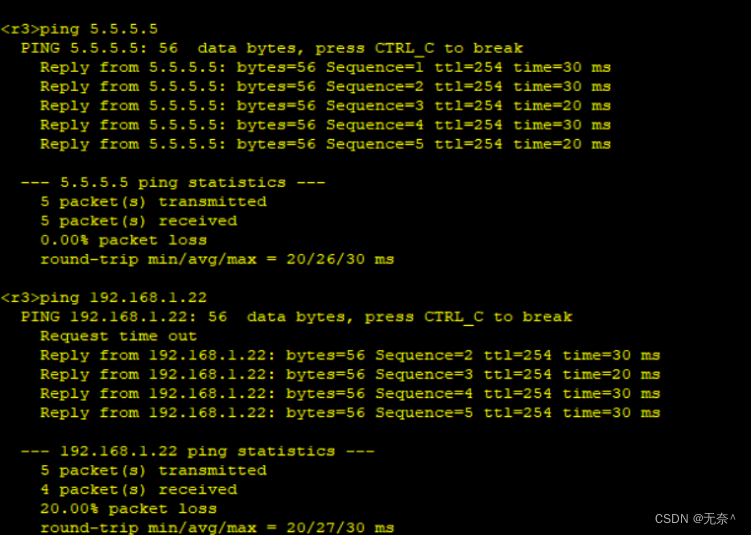

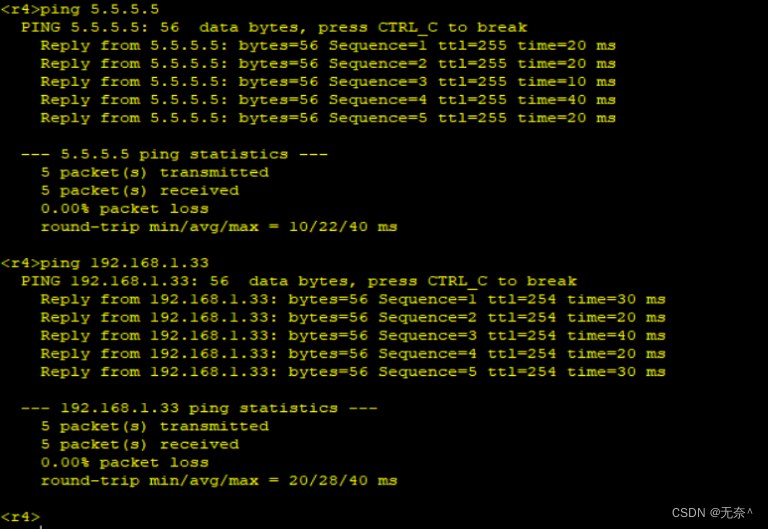

结果如下：
