一、Verilog编程入门学习

1、门电路

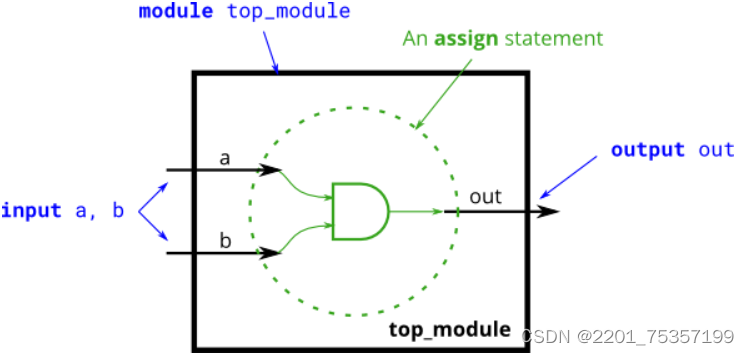

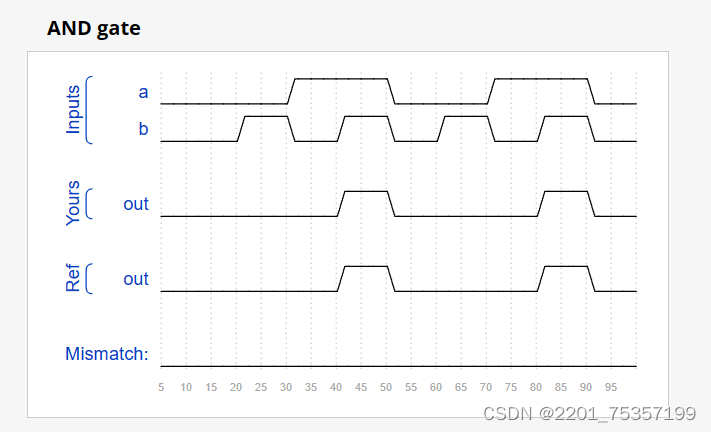

（1）与门

代码

module top_module(
    input a,
    input b,
    output out );
    assign out = a&b;
endmodule

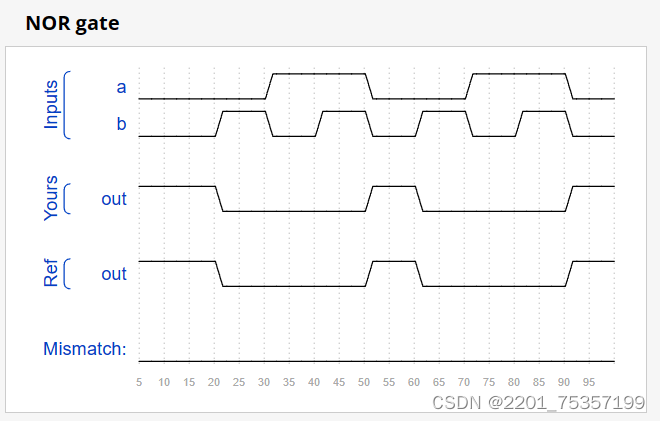

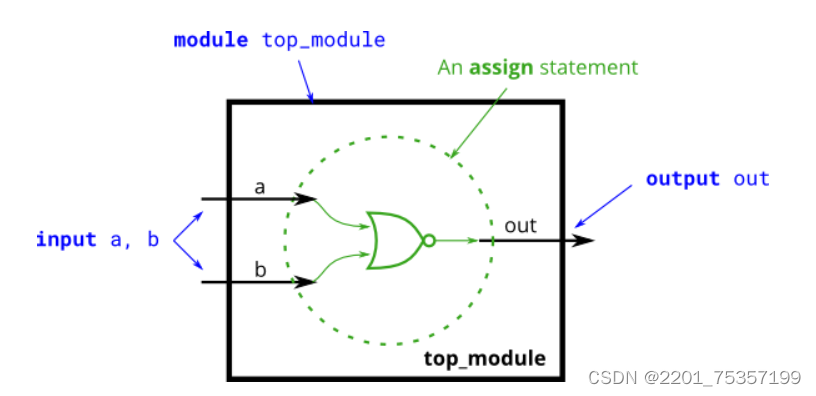

（2）或非门

代码

module top_module(
    input a,
    input b,
    output out );
    assign out = ~(a|b);
endmodule

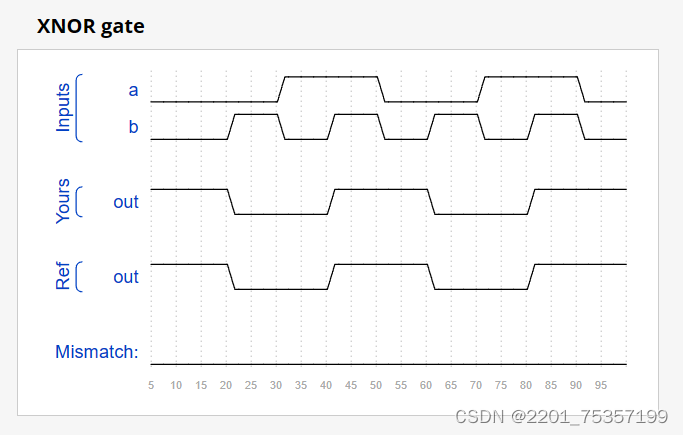

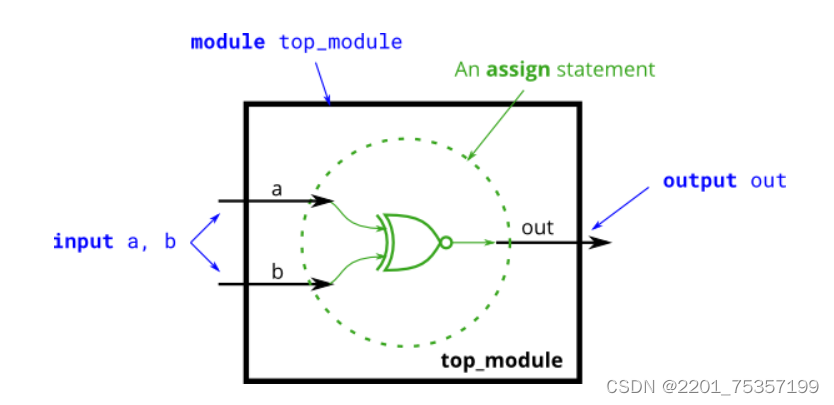

（3）同或门

代码

module top_module(
    input a,
    input b,
    output out );
    assign out = ~(a^b);
endmodule

2、组合电路

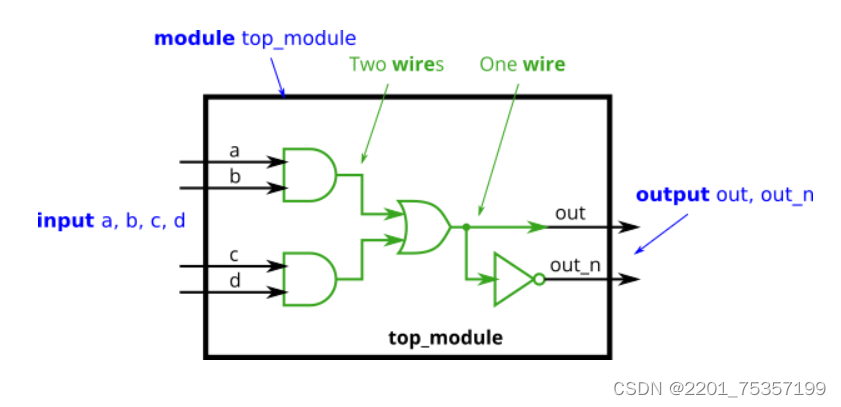

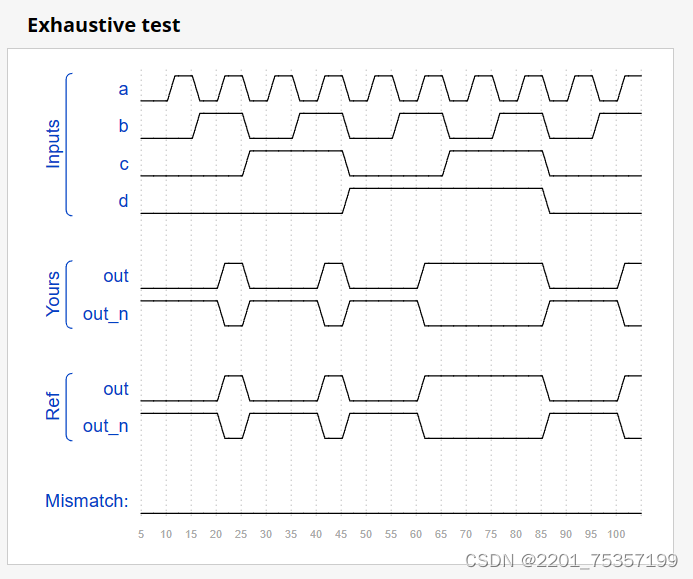

（1）Declaring wires

代码

module top_module(
    input a,
    input b,
    input c,
    input d,
    output out,
    output out_n   );
    wire and_ab;
    wire and_cd;
    assign and_ab = a&b;
    assign and_cd = c&d;
    assign out = and_ab|and_cd;
    assign out_n = ~out;
endmodule

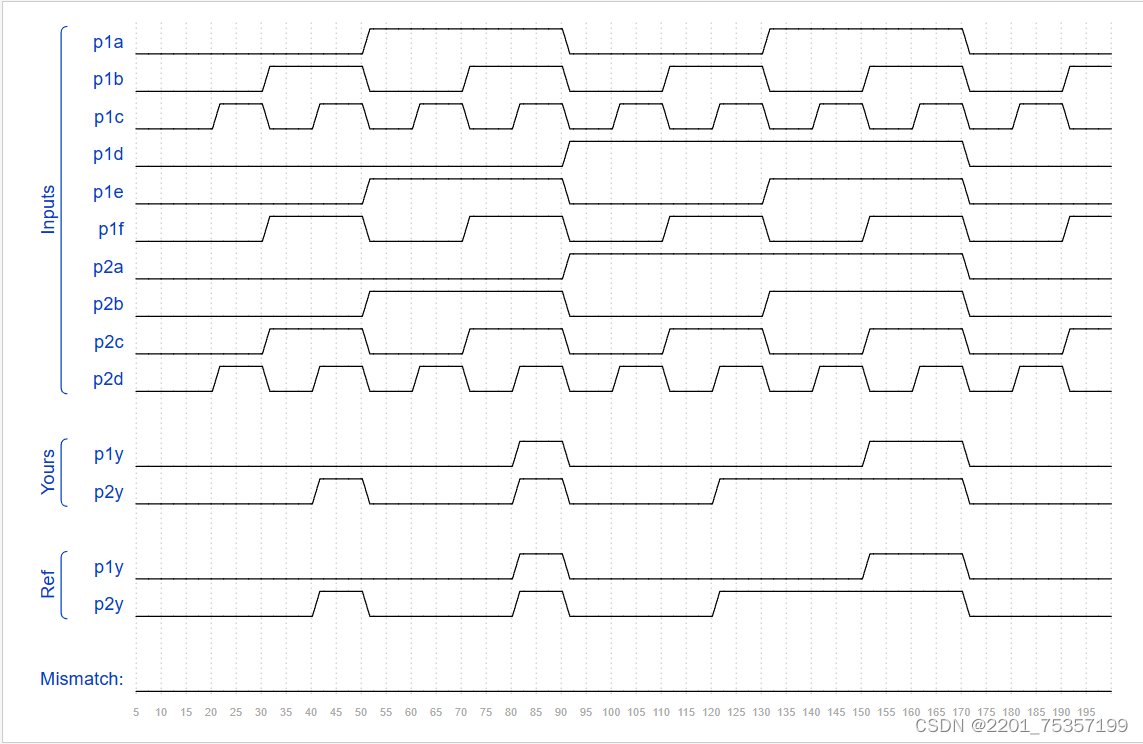

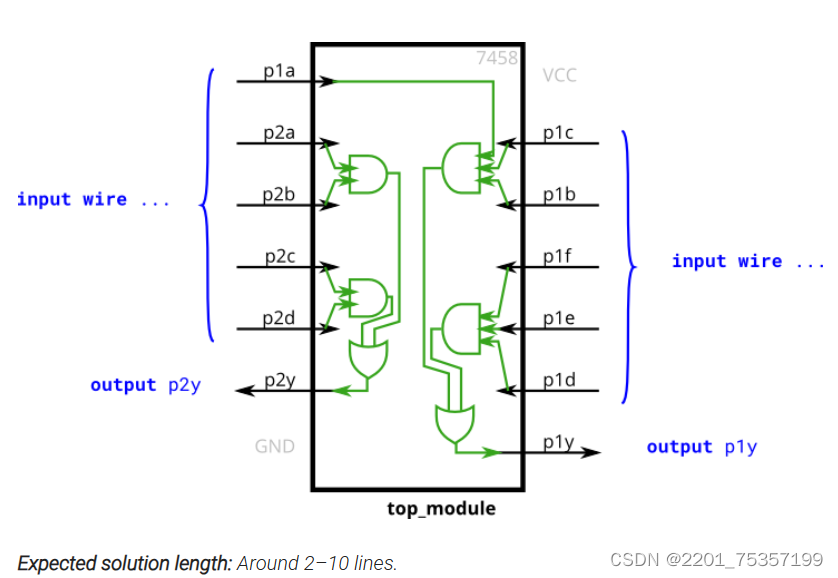

（2）7458

代码

module top_module (
    input p1a, p1b, p1c, p1d, p1e, p1f,
    output p1y,
    input p2a, p2b, p2c, p2d,
    output p2y );

    wire p11, p12, p21, p22;
    assign p11 = (p1a&p1b&p1c);
    assign p12 = (p1d&p1e&p1f);
    assign p21 = (p2a&p2b);
    assign p22 = (p2c&p2d);
    assign p1y = p11 | p12;
    assign p2y = p21 | p22;

endmodule

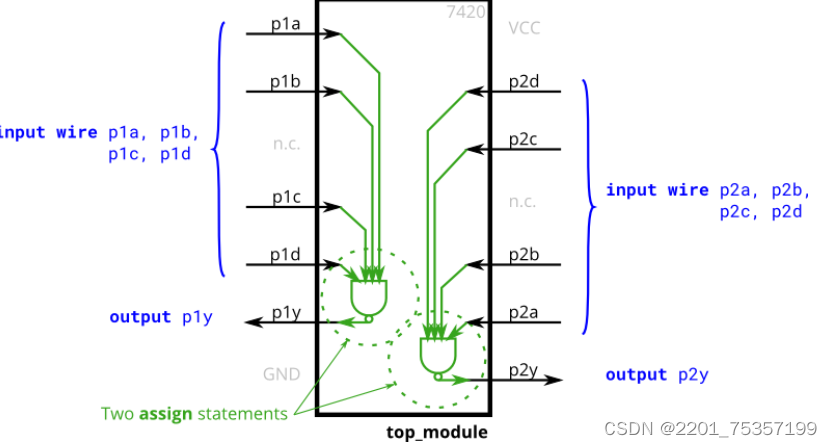

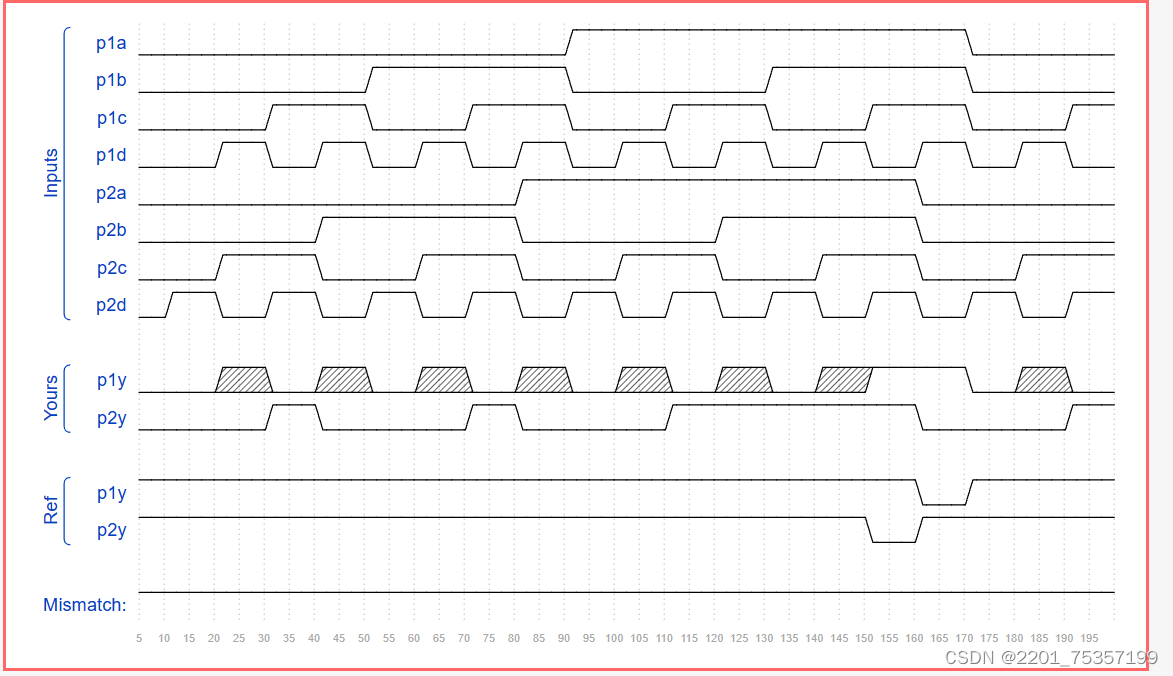

（3）7420

代码

module top_module (
    input p1a, p1b, p1c, p1d,
    output p1y,
    input p2a, p2b, p2c, p2d,
    output p2y );
    assign p1y = ~(p1a&p1b&p1c&p1d);
    assign p2y = ~(p2a&p2b&p2c&p2d);

endmodule

3、时序电路

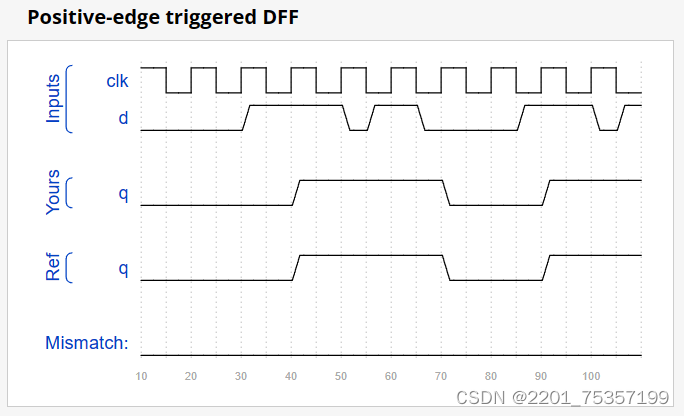

（1）D触发器

D触发器是一种在时钟信号的（通常）正边沿存储位并定期更新的电路。

D 触发器由逻辑合成器在使用时钟 always 模块时创建（请参阅始终阻止 2).D 触发器是“组合逻辑的斑点，然后是触发器”的最简单形式，其中组合逻辑部分只是一根电线。

代码

module top_module (
    input clk,    // Clocks are used in sequential circuits
    input d,
    output reg q );//

    // Use a clocked always block
    //   copy d to q at every positive edge of clk
    //   Clocked always blocks should use non-blocking assignments
    always@(posedge clk) begin
        q <= d;
    end
endmodule

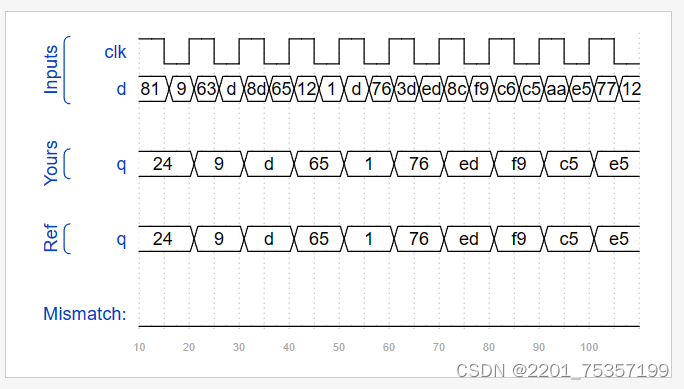

（2）Dff8

代码

module top_module (
    input clk,
    input [7:0] d,
    output [7:0] q
);
    always@(posedge clk) begin
        q <= d;
    end

endmodule

（3）Dff8r

代码

module top_module (
    input clk,
    input reset,            // Synchronous reset
    input [7:0] d,
    output [7:0] q
);
    always@(posedge clk) begin
        q <= (~{8{reset}} & d);
    end
endmodule

二、Logisim仿真

1、一位全加器

逻辑表达式如下：

sum = a ⊕ b ⊕ cin;
cout = ab +(a⊕b)cin ;

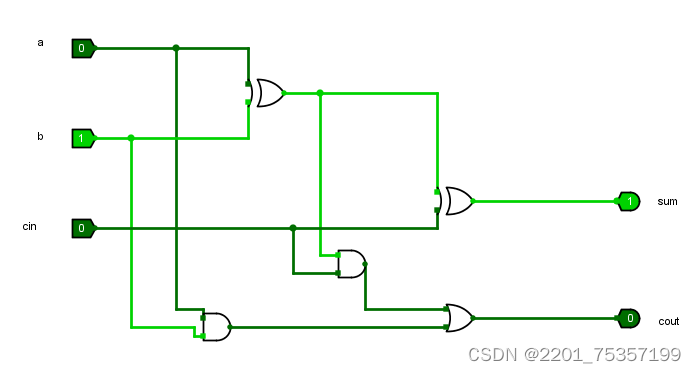

电路图

2、四位全加器

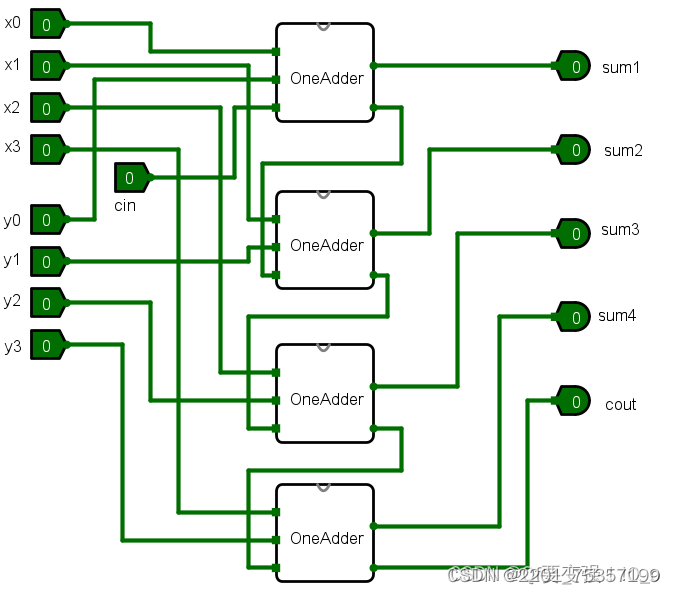

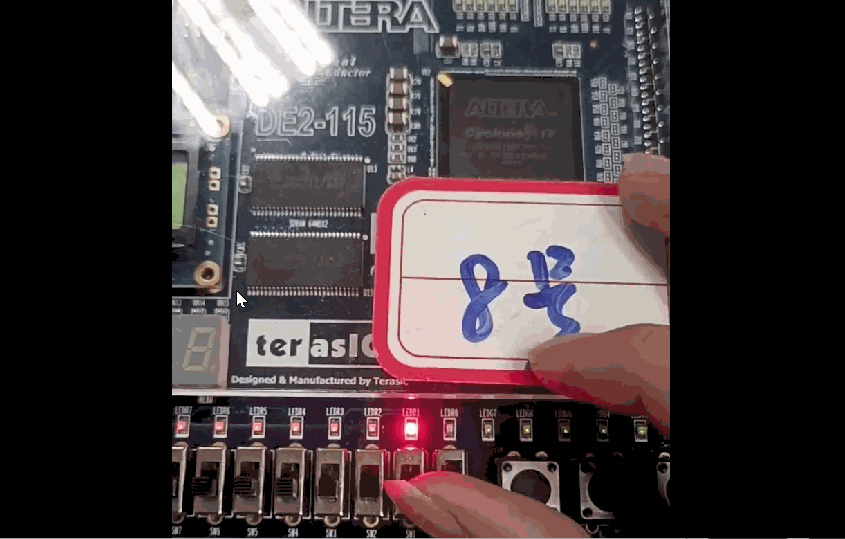

三、Quartus实验仿真

1、一位全加器

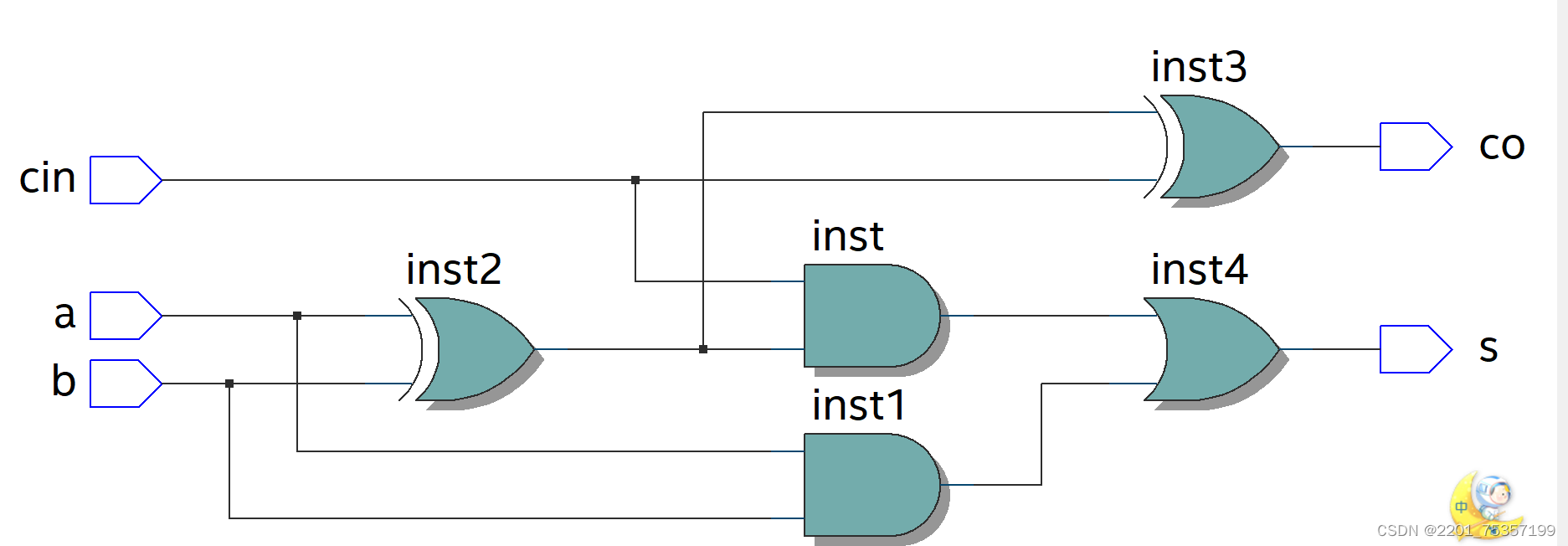

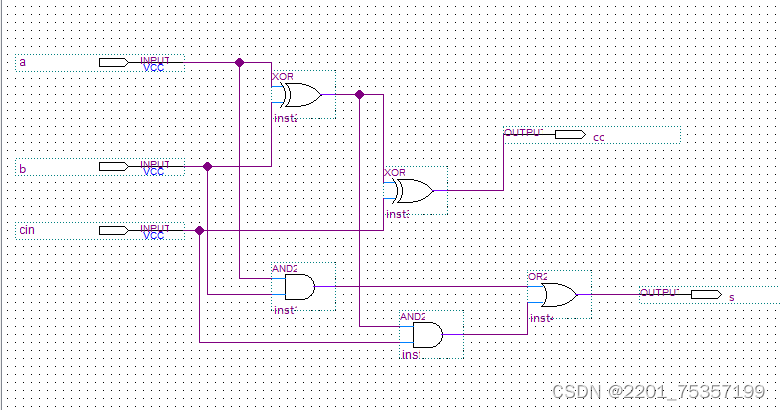

（1）原理图方式

电路图

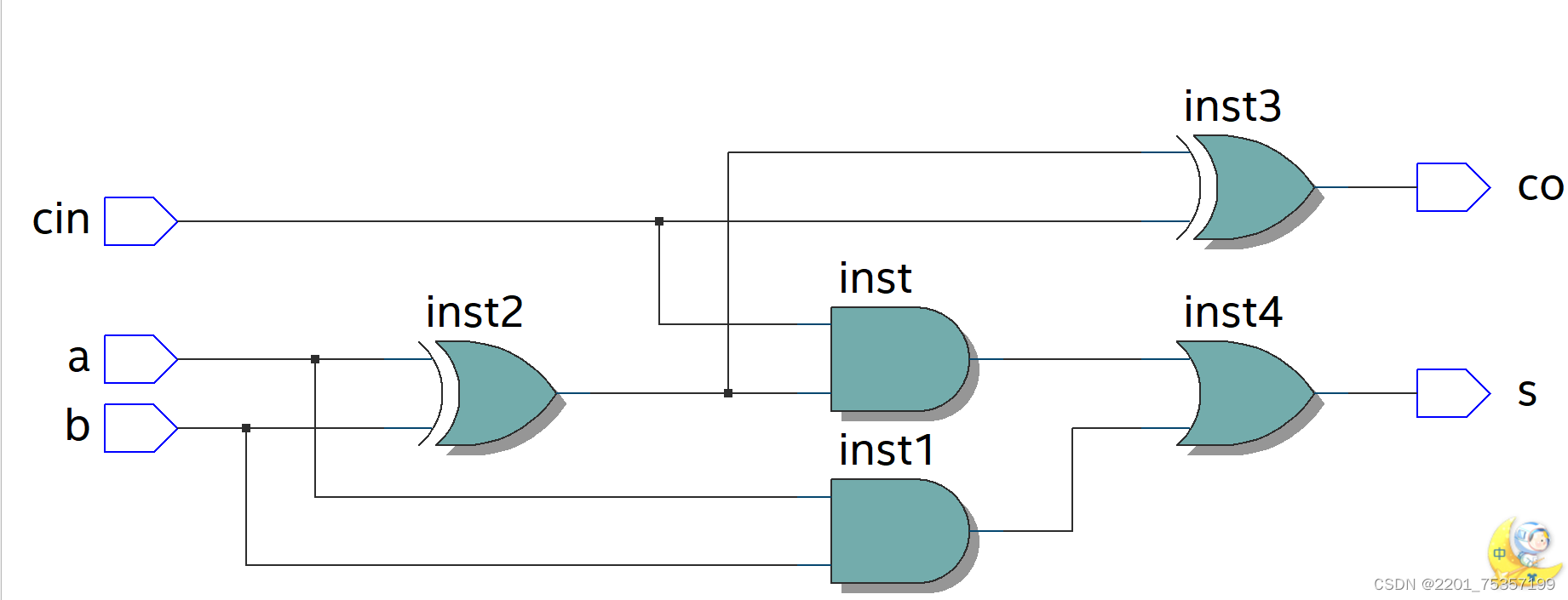

RTL

（2）Verilog语言方式

module FullAdder_gate(
	input a, b, cin,
	output sum, cout
);
	assign sum = a ^ b ^ cin;
	assign cout = (a & b) | ((a^b)&cin);
endmodule

RTL：

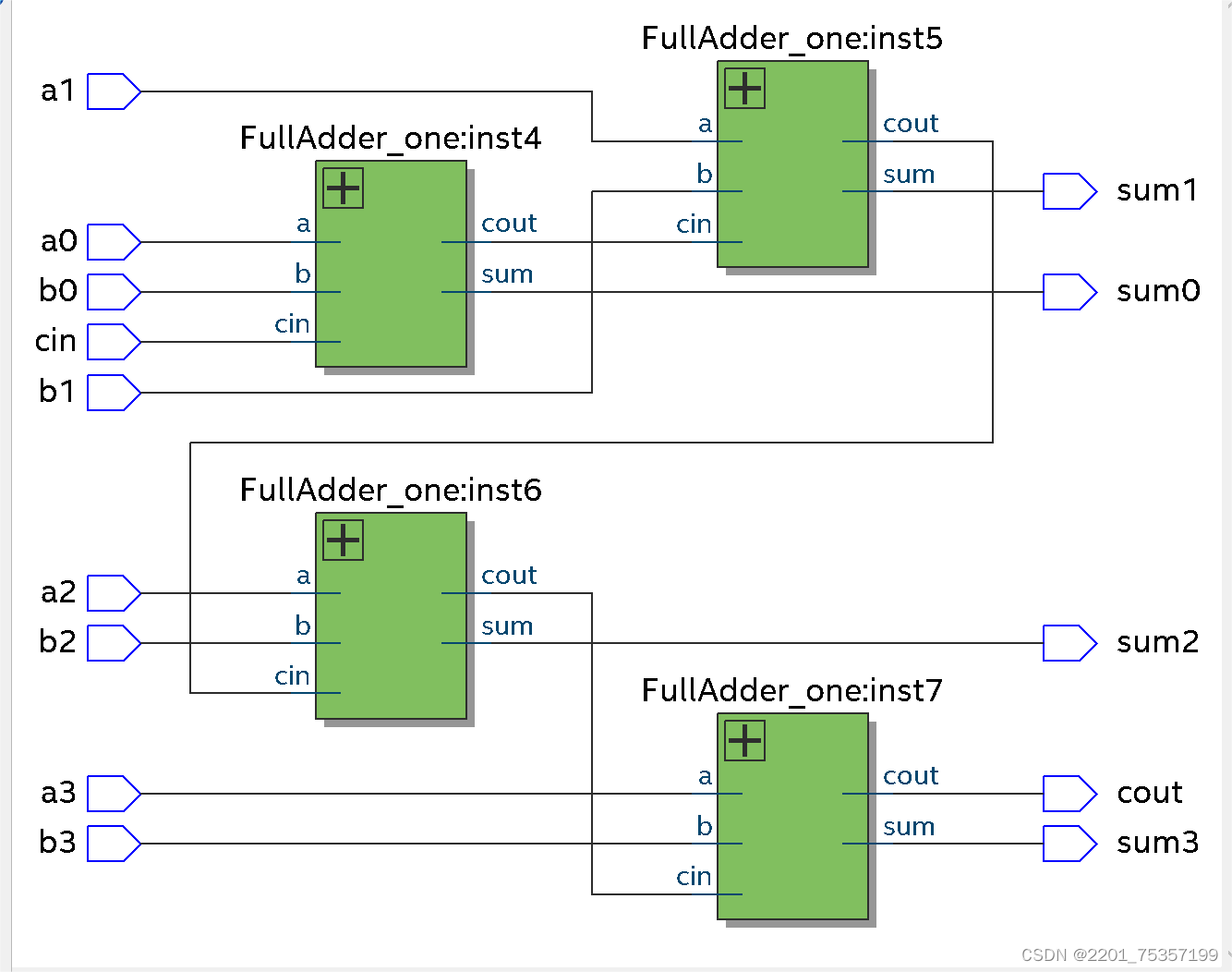

2、四位全加器

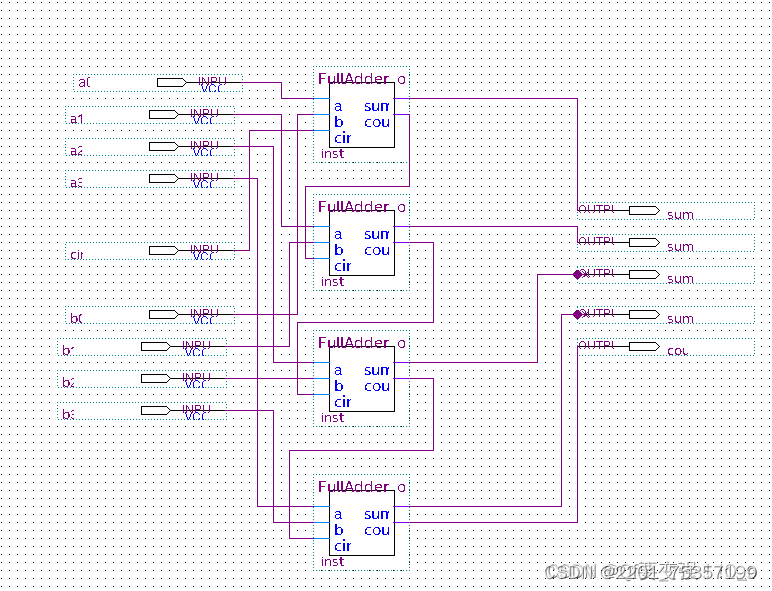

（1）原理图

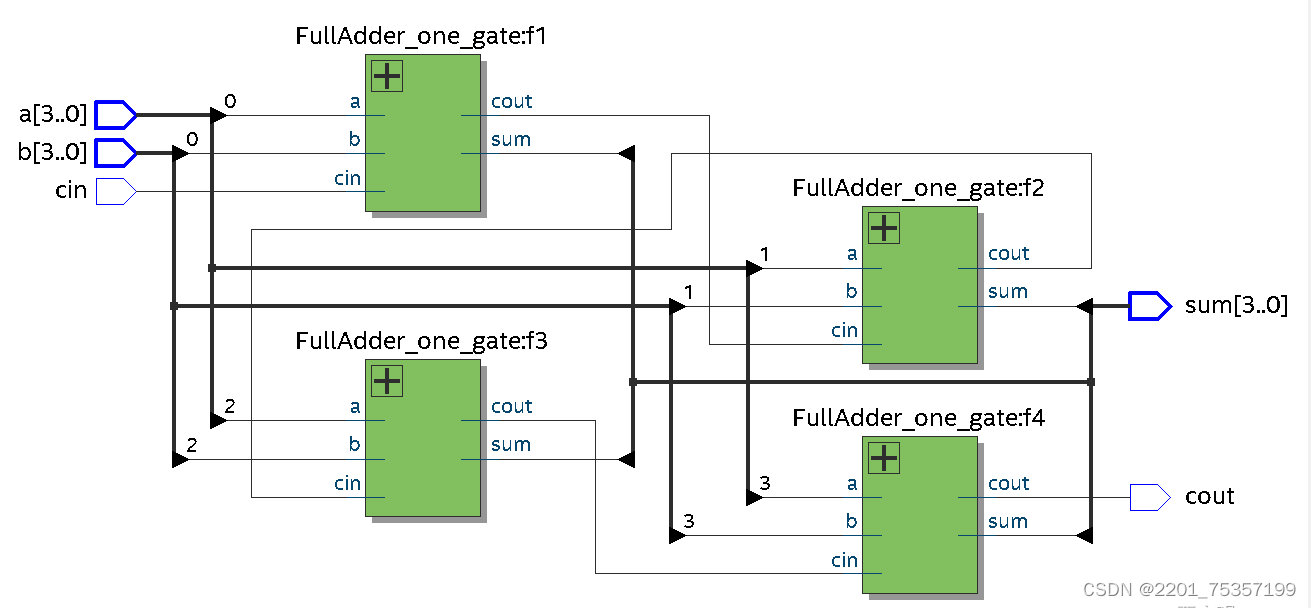

RTL：

（2）Verilog

module FullAdder_four_gate (
	input [3:0] a, b,
	output [3:0] sum,
	input cin,
	output cout
);
	wire c1, c2, c3;
	FullAdder_one_gate f1(a[0], b[0], cin, sum[0], c1);
	FullAdder_one_gate f2(a[1], b[1], c1, sum[1], c2);
	FullAdder_one_gate f3(a[2], b[2], c2, sum[2], c3);
	FullAdder_one_gate f4(a[3], b[3], c3, sum[3], cout);
endmodule

module FullAdder_one_gate (
	input a, b, cin,
	output sum, cout
);
	assign sum = a^b^cin;
	assign cout = (a&b)|((a^b)&cin);
endmodule

RTL
