Echarts图中关系图graph和路径图lines结合使用

一：关系图graph和路径图lines结合：

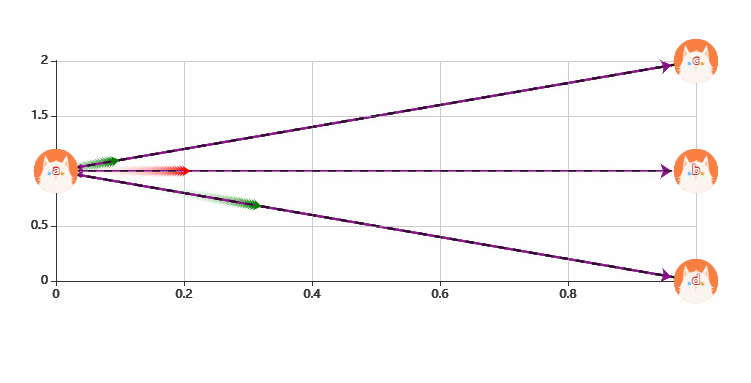

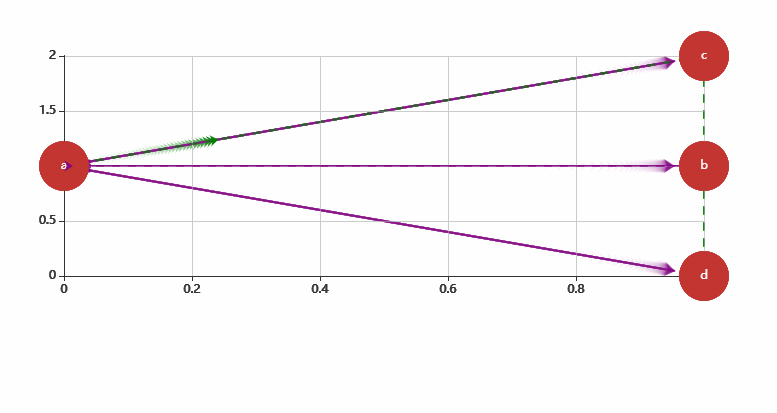

1、效果图：

在这里插入图片描述

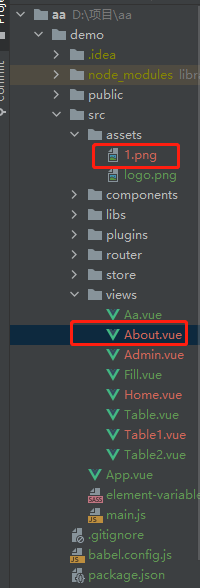

2、整体代码：（注意lines图的数据集格式）

<template>
  <div>
    <div id="about" style="width: 800px;height: 400px"></div>
  </div>
</template>

<script>
import echarts from 'echarts'
export default {
  name: "About",
  data(){
    return{}
  },
  methods:{
    init(){
      var mychart=echarts.init(document.getElementById('about'))
      var option= {
        //使用直角坐标需要xAxis和yAxis
        xAxis: {
          show: true,
          type: 'value'
        },
        yAxis: {
          show: true,
          type: 'value'
        },
        //直角坐标系中的绘图网格
        grid: {
          top: '20%',
          bottom: '25%'
        },
        //提示框样式
        tooltip: {
          formatter: "{c}"//字符串模板：{c}:数据值
        },
        series: [{
          type: "graph",
          layout: "none",//图的布局（none不采用任何布局）
          focusNodeAdjacency: true, // 鼠标悬浮到某节点，则此节点以及其所有邻接节点高亮
          roam: true, // 鼠标缩放和平移漫游
          symbolSize: [50, 50],//节点标记大小
           symbol:'image://'+require('@/assets/1.png'),//节点图标（写在这里所有的图标都一样）
          //categories: "categories",//节点分类的类目
          coordinateSystem: 'cartesian2d',//指定该系列使用的坐标系（直角坐标系需要添加xAxis和yAxis坐标）
          edgeSymbol:['circle','arrow'],//边两端的标记类型（左边圆圈，右边箭头）
          edgeSymbolSize: [4, 10],//边两端的标记大小
          lineStyle: {//关系边的公用线条样式
            normal: {
              width: 2,
              shadowColor: "none",
              color: "purple",
            }
          },
          label: {//图形上的文本标签
            show: true,//是否显示图形上的文本标签
          },
          //节点集合（节点的name不能重复）
          data: [
            {
              name: "a",
               //symbol:'image://'+require('@/assets/1.png'),//节点图标（写在这里可以分别显示不同的图标）
              value:[0,1]//坐标
            },
            {
              name: "b",
              value:[1,1]
            },
            {
              name: "c",
              value:[1,2]
            },{
            name:'d',
              value:[1,0]
            }
          ],
          //线集合
          links: [
            {
              source: "a",//边的源节点名称
              target: "b"//边的目标节点名称
            },
            {
              source: "a",
              target: "c"
            },
            {
              source: "a",
              target: "d"
            }
          ]
        },
          {
            type: 'lines',
             polyline: true,//是否是多段线
             coordinateSystem: 'cartesian2d',//指定该系列使用的坐标系（直角坐标系需要添加xAxis和yAxis坐标）
             lineStyle: {//线的样式
              type: 'dashed',//线的类型（虚线）
              width: 2,//线宽
              color: 'black'//线的颜色
            },
            effect: {//线特效的配置
              show: true,//是否显示特效
              trailLength: 0.1,//特效尾迹的长度。取从 0 到 1 的值，数值越大尾迹越长
              symbol: 'arrow',//线两端的标记类型
              symbolSize: 8//线两端的标记大小
            },
            //线的数据集（第一个coord是起点，第二个coord是终点）
            data:[
              [
                {coord:[0,1]},{coord:[1,0],effect:{color:'green'}}
              ],
              [
                {coord:[0,1]},{coord:[1,1],effect:{color:'red'}}
              ],
              [
                {coord:[0,1]},{coord:[1,2],effect:{color:'green'}}
              ]

            ]
          }]
      }
      mychart.setOption(option)
    }
  },
  mounted() {
    this.init()
  },
}
</script>

二：关系图(graph)

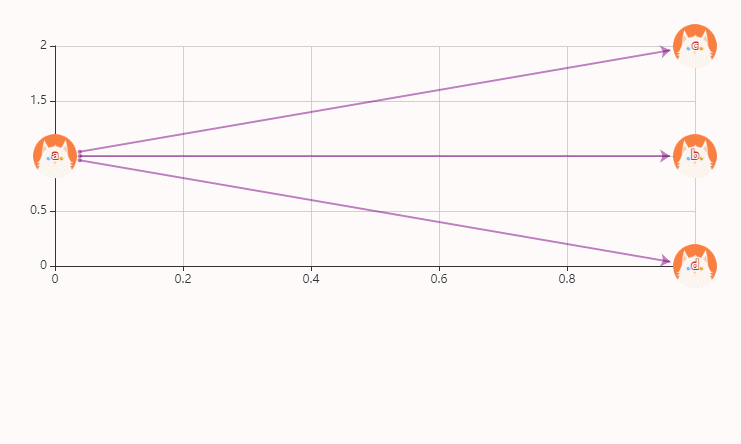

1、效果图：

在这里插入图片描述

2、template

<template>
  <div>
    <div id="about" style="width: 800px;height: 400px"></div>
  </div>
</template>

3、script（只是把type: 'lines’的series注释掉了）

<script>
import echarts from 'echarts'
export default {
  name: "About",
  data(){
    return{}
  },
  methods:{
    init(){
      var mychart=echarts.init(document.getElementById('about'))
      var option= {
        //使用直角坐标需要xAxis和yAxis
        xAxis: {
          show: true,
          type: 'value'
        },
        yAxis: {
          show: true,
          type: 'value'
        },
        //直角坐标系中的绘图网格
        grid: {
          top: '20%',
          bottom: '25%'
        },
        //提示框样式
        tooltip: {
          formatter: "{c}"//字符串模板：{c}:数据值
        },
        series: [{
          type: "graph",
          layout: "none",//图的布局（none不采用任何布局）
          focusNodeAdjacency: true, // 鼠标悬浮到某节点，则此节点以及其所有邻接节点高亮
          roam: true, // 鼠标缩放和平移漫游
          symbolSize: [50, 50],//节点标记大小
          symbol:'image://'+require('@/assets/1.png'),//节点图标（写在这里所有的图标都一样）
          //categories: "categories",//节点分类的类目
          coordinateSystem: 'cartesian2d',//指定该系列使用的坐标系（直角坐标系需要添加xAxis和yAxis坐标）
          edgeSymbol:['circle','arrow'],//边两端的标记类型（左边圆圈，右边箭头）
          edgeSymbolSize: [4, 10],//边两端的标记大小
          lineStyle: {//关系边的公用线条样式
            normal: {
              width: 2,
              shadowColor: "none",
              color: "purple",
            }
          },
          label: {//图形上的文本标签
            show: true,//是否显示图形上的文本标签
          },
          //节点集合（节点的name不能重复）
          data: [
            {
              name: "a",
              //symbol:'image://'+require('@/assets/1.png'),//节点图标（写在这里可以分别显示不同的图标）
              value:[0,1]//坐标
            },
            {
              name: "b",
              value:[1,1]
            },
            {
              name: "c",
              value:[1,2]
            },{
            name:'d',
              value:[1,0]
            }
          ],
          //线集合
          links: [
            {
              source: "a",
              target: "b"
            },
            {
              source: "a",
              target: "c"
            },
            {
              source: "a",
              target: "d"
            }
          ]
        }]
      }
      mychart.setOption(option)
    }
  },
  mounted() {
    this.init()
  },
}
</script>

总结：

（1）在使用关系图graph时，需要给出data点集合和links线集合（links线集合也可以没有）
（2）在使用路径图lines，需要给出data线集合

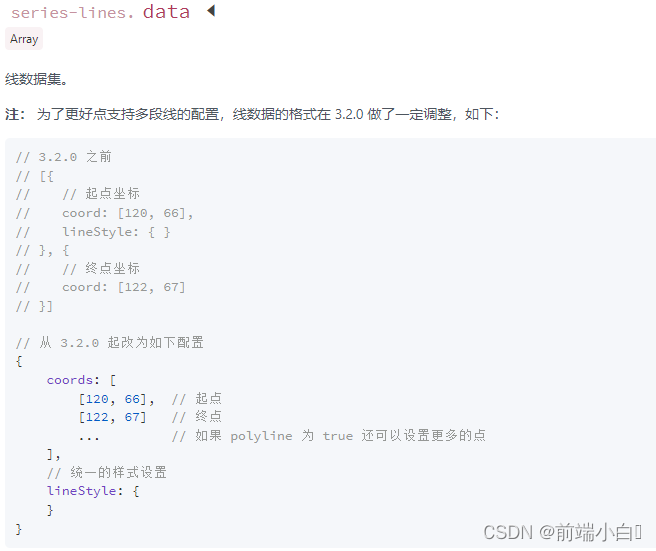

（3）路径图lines中的线集合data数据格式特殊，不能写错,不过从版本3.2.0 起改为如下配置：
在这里插入图片描述
示例：

 data:[
            /*  [
                {coord:[0,1]},{coord:[1,0],effect:{color:'green'}}
              ],
              [
                {coord:[0,1]},{coord:[1,1],effect:{color:'red'}}
              ],
              [
                {coord:[0,1]},{coord:[1,2],effect:{color:'green'}}
              ]*/
              {
                coords:[
                    [0,1],[1,2],[1,0]
                ],
                lineStyle:{
                  color:'green'
                }
              },{
                coords:[
                  [0,1],[1,1]
                ],
                lineStyle:{
                  color:'purple'
                }
              }

            ]
