Mogre学习笔记（一）



Mogre，也就是Managed OGRE，它对OGRE（在上一篇ORGE学习笔记中有简单介绍）做了一个封装，使得其可以使用C#进行开发。对于我这种写惯Java，见过C#，对C++有强烈恐惧心理的人来说，不得不说是一个很好的选择。

因为它只是对OGRE做了一个封装，所以，除了在coding时，让我觉得更好用以外，结构、接口之类是完全一致的，在此不再多说。

Tutotial的地址：http://www.ogre3d.org/wiki/index.php/MOGRE

下面对Mogre的一些简单使用，分篇进行一些记录和介绍

Section 1: The SceneNode, Entity, SceneManager constructs, Cameras, Lights, and Shadows

开发环境为Visual Studio 2005，先给出代码如下：

using System;
using System.Windows.Forms;
using MogreFramework;
using Mogre;

namespace Tutorial02
{
    static class Program
    {
        [STAThread]
        static void Main()
        {
            try
            {
                MyOgreWindow win = new MyOgreWindow();
                new SceneCreator(win);
                win.Go();
            }
            catch (System.Runtime.InteropServices.SEHException)
            {
                if (OgreException.IsThrown)
                    MessageBox.Show(OgreException.LastException.FullDescription, "An Ogre exception has occurred!");
                else
                    throw;

            }
        }
    }

    class MyOgreWindow : OgreWindow
    {
        protected override void CreateCamera()
        {
            Camera = this.SceneManager.CreateCamera("PlayerCam");
            Camera.Position = new Vector3(0, 10, 500);
            Camera.LookAt(Vector3.ZERO);
            Camera.NearClipDistance = 5;

        }

        protected override void CreateViewport()
        {
            Viewport = this.RenderWindow.AddViewport(Camera);
            Camera.AspectRatio = Viewport.ActualWidth / Viewport.ActualHeight;

        }

    }

    class SceneCreator
    {
        public SceneCreator(OgreWindow win)
        {
            win.SceneCreating += new OgreWindow.SceneEventHandler(SceneCreating);
        }

        void SceneCreating(OgreWindow win)
        {
            SceneManager mgr = win.SceneManager;
            mgr.AmbientLight = ColourValue.White;
            mgr.ShadowTechnique = ShadowTechnique.SHADOWTYPE_STENCIL_ADDITIVE;

            Entity ent = mgr.CreateEntity("ninja", "ninja.mesh");
            ent.CastShadows = true;
            mgr.RootSceneNode.CreateChildSceneNode().AttachObject(ent);

            Plane plane = new Plane(Vector3.UNIT_Y, 0);
            MeshManager.Singleton.CreatePlane("ground", ResourceGroupManager.DEFAULT_RESOURCE_GROUP_NAME,
                plane, 1500, 1500, 20, 20, true, 1, 5, 5, Vector3.UNIT_Z);

            ent = mgr.CreateEntity("GroundEntity", "ground");
            mgr.RootSceneNode.CreateChildSceneNode().AttachObject(ent);

            ent.SetMaterialName("Examples/Rockwall");
            ent.CastShadows = false;

            Light light = mgr.CreateLight("Light");
            light.Type = Light.LightTypes.LT_DIRECTIONAL;
            light.DiffuseColour = new ColourValue(.25f, .25f, 0);
            light.SpecularColour = new ColourValue(.25f, .25f, 0);
            light.Direction = new Vector3(0, -1, -1);
        }
    }
}

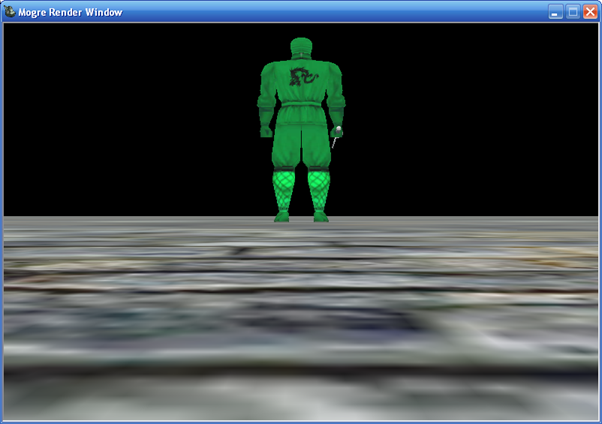

按F5运行，截图如下：

下面对代码和其中的元素做一定的解释：

SceneManager

SceneManager有很多种，所有在场景中显示的物体都由SceneManager管理， 包括Cameras，planes, billboards，lights等。

我们这个程序中，MyOgreWindow继承自OgreWindow，在OgreWindow已经有创建SceneManager的代码。因此只需要使用如下代码直接使用：

SceneManager mgr = win.SceneManager;

Entity

一个实体是一种可以在场景中被呈现的物体对象，它的所有信息由mesh文件中定义。一个robot，fish和terrain都是一个Entity；Lights, Billboards, Particles, Cameras等不是Entity。

在Ogre中，必须注意到物体和它们的位置和方向信息是分开呈现的，因此我们不能直接在场景中放置Entity，而必须将Entity attach 到SceneNode上，这个SceneNode包含了位置和方向信息。添加一个Entity到场景的代码如下：

Entity ent = mgr.CreateEntity("ninja", "ninja.mesh");
mgr.RootSceneNode.CreateChildSceneNode().AttachObject(ent);

SceneNode

就像在上面提到的，SceneNode包含了attach到自身的所有物体的位置和方向信息。Entity被创建后不会被呈现，除非它被attach到一个SceneNode；同样，一个 SceneNode不会被现实在屏幕上，除非它attach了一个Entity或者别的object。一个SceneNode可以attach任意个objects。

一个SceneNode的位置和他的父SceneNode相关。

Cameras

Camera是我们用来观察我们建立的场景的，它是一个特殊的对象类似于一个sceneNode。Camera对象有他的Position和Yaw，Roll，Pitch等方法，我们可以将它attach到任何一个SceneNode，而且和SceneNode一样，一个Camera的position和它的父节点相关。

必须注意的是，在同一时间，只能有一个Camera被使用。

Camera由SceneManager创建，代码如下：

protected override void CreateCamera()
{
    Camera = this.SceneManager.CreateCamera("PlayerCam");
}

调整Camera 的位置，拍摄方向和最近的拍摄距离：

Camera.Position = new Vector3(0, 10, 500);
Camera.LookAt(Vector3.ZERO);
Camera.NearClipDistance = 5;

我们也可以通过FarClipDistance设置最远拍摄距离。

Viewports

当我们开始处理多Cameras问题的时候，Viewport就变得非常有用了。 SceneManager创建Cameras以观察场景，我们必须告诉RenderWindow使用哪个Camera来显示在屏幕的那个部分上。 这个用来显示Camera的区域（The area in which you tell the RenderWindow to display the Camera）就是Viewport。

创建Viewport的代码如下：

protected override void CreateViewport()
{
    Viewport = this.RenderWindow.AddViewport(Camera);
    Viewport.BackgroundColour = ColourValue.Black;
    Camera.AspectRatio = Viewport.ActualWidth / Viewport.ActualHeight;
}

Lights and Shadows

Ogre目前支持以下三种Shadows ：

1. Modulative Texture Shadows
2. Modulative Stencil Shadows
3. Additive Stencil Shadows

它的使用非常简单， 代码如下：

mgr.ShadowTechnique = ShadowTechnique.SHADOWTYPE_STENCIL_ADDITIVE;

现在SceneManager已经使用additive stencil shadows了，我们可以创建一个对象，并显示他的Shadow：

Entity ent = mgr.CreateEntity("ninja", "ninja.mesh");
ent.CastShadows = true;
mgr.RootSceneNode.CreateChildSceneNode().AttachObject(ent);

Ogre提供了三种Light

1. Point
2. Spotlight
3. Directional

使用SceneManager的CreateLight方法来创建一个光源：

light = mgr.CreateLight("Light");
light.Type = Light.LightTypes.LT_DIRECTIONAL;
light.DiffuseColour = new ColourValue(.25f, .25f, 0);
light.SpecularColour = new ColourValue(.25f, .25f, 0);
light.Direction = new Vector3(0, -1, -1);

至此，我们的这段代码就完成了，编译运行可以看到如上图示。
