EMANE过程

1.1 EMANE基本原理

        读本文章之前，建议先读core的基本原理，在上篇文章中提到，core中容器通过veth对连接到网桥上，在容器内的一端叫eth0，通过eth0产生流量发到网桥上，然后再到其他容器节点。

        而无线节点会多一个ctrl0作为传输网卡，连接到网桥上,如图1.1。emane作为core的一个插件就是起到监听eth0产生的包，并进行处理然后发送到ctrl0。接收端emane收到ctrl0的包,进行处理后发送到eth0。

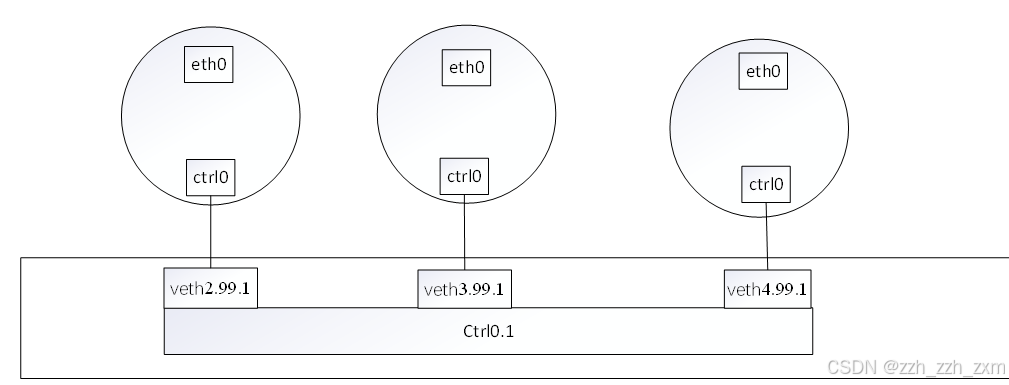

图1.1 emane架构

        其处理过程分两层，即物理层与mac层，通过前端的各种参数，控制丢包，从而实现对无线中进行模拟。

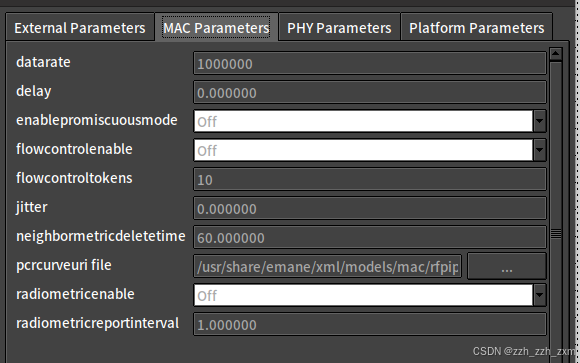

        图1.2 emane参数

1.2 物理层原理

        如图1.3所示，emane物理层简单来说，在发送端，会在包里面封装各种参数，然后到接收端之后会解包，计算各种东西，然后计算接收功率比较接收灵敏度，进行丢包。可以发现他的物理层做的十分粗糙，已经称不上物理层了。所以针对不同的通信场景来说，需要重构该物理层。

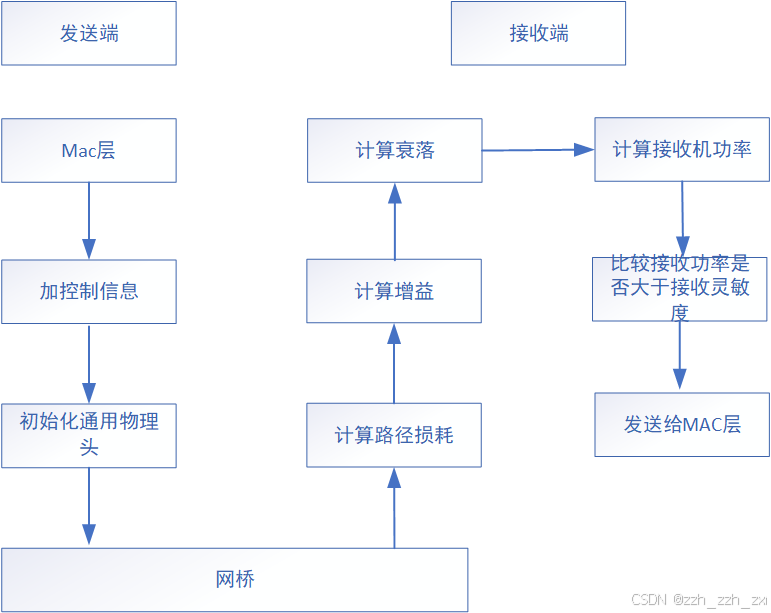

 图1.3 emane物理层流程

1.3 MAC原理

        如图1.3所示，emane的MAC层有rfpipe,tdma,ieee80211abg模型。简单来说，就是在发送端通过令牌进行流量控制，然后根据包长以及速率进行延迟发送，接收端接收后，通过传播时延等进行延迟处理，然后通过计算信噪比进行丢包。tdma与ieee80211abg在此基础上实现了信道访问控制。ieee80211abg通过csma/ca实现信道访问控制，tdma因为时间精度的问题并不适合做分布式。

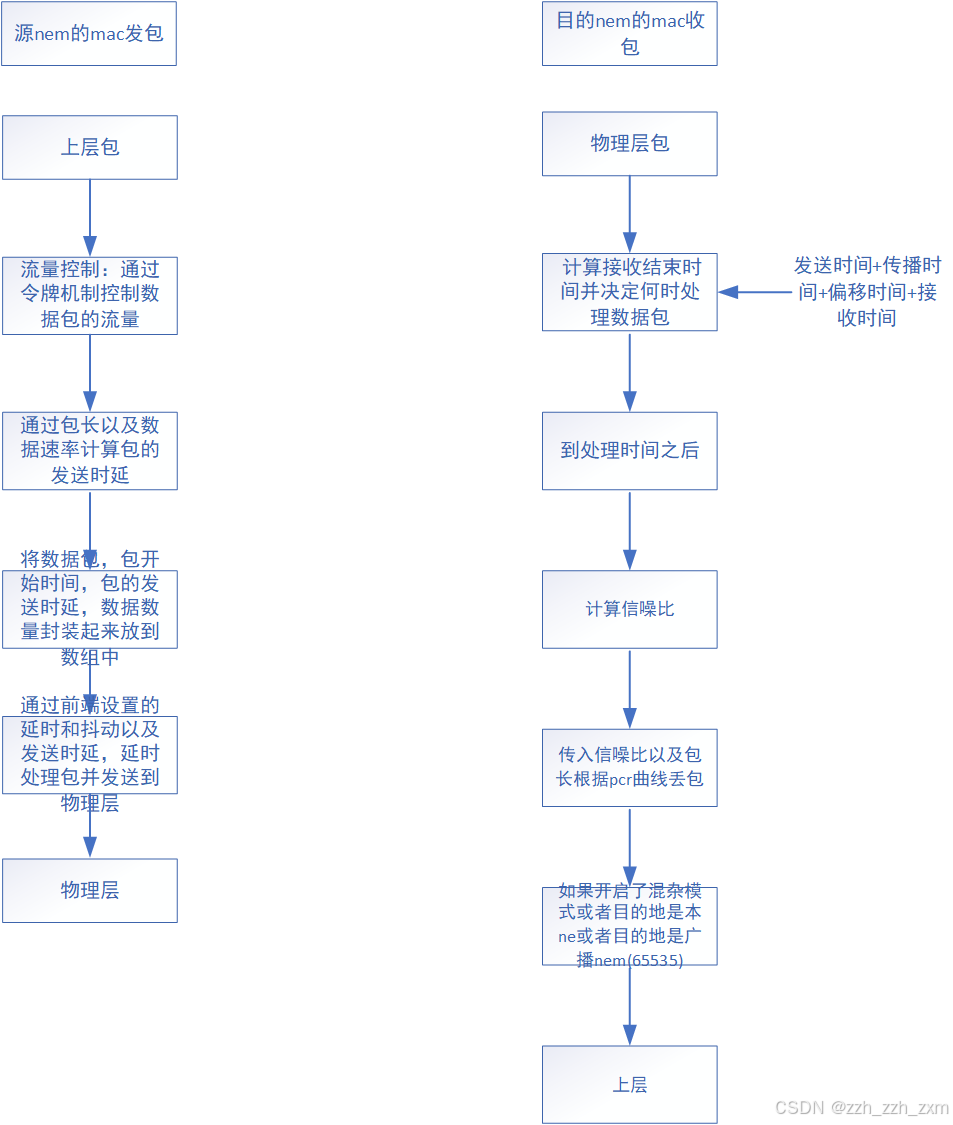

 图1.4 emane中mac流程
