浏览器页面渲染原理深度解析（附完整流程图解）

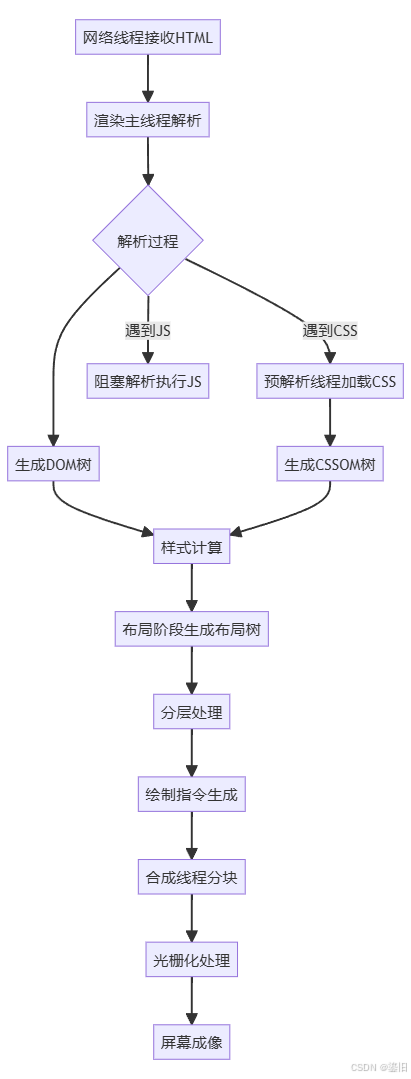

一、浏览器渲染流程全景图

---

二、关键渲染阶段详解

1. 解析阶段（Parsing）

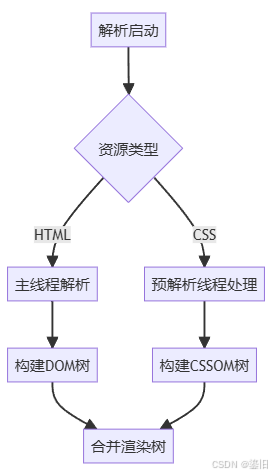

DOM与CSSOM构建

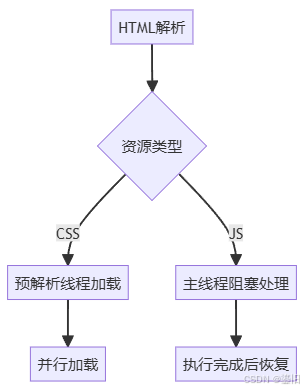

双线程协作模型：

• 主线程：顺序解析HTML，构建DOM树

• 预解析线程：预加载外部资源

• 遇到<script>立即停止DOM解析

• CSS加载不阻塞HTML解析（通过预解析线程）

2. 样式计算（Style Calculation）

融合三种样式来源：

1. 浏览器默认样式

2. 外部/内部样式表

3. 行内样式

示例转换：

• red → rgb(255,0,0)

• 2em → 32px（基于上下文计算）

3. 布局（Layout）

DOM树 vs 布局树

DOM树特征	布局树特征
包含所有节点	过滤不可见元素
无几何信息	包含精确位置尺寸
反映文档结构	处理匿名盒模型

 4. 分层与合成（Layer & Composite）

分层影响因素：

• position: fixed

• will-change属性

• 3D变换（transform3D）

• <video>元素

• Canvas上下文

5. 光栅化（Rasterization）

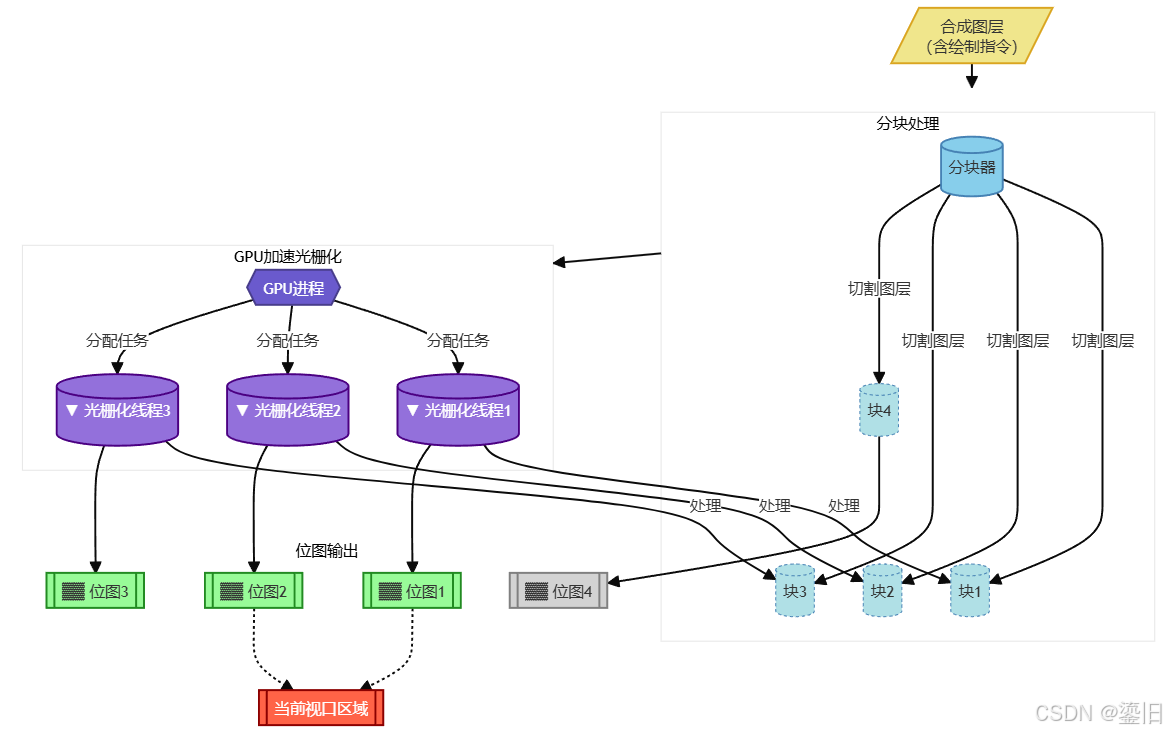

分块光栅化示意图

GPU加速流程：

1. 合成线程分块（Tile）

2. 优先处理可视区域（Viewport）

3. GPU多线程并行处理

4. 生成位图缓存

---

三、关键概念解析

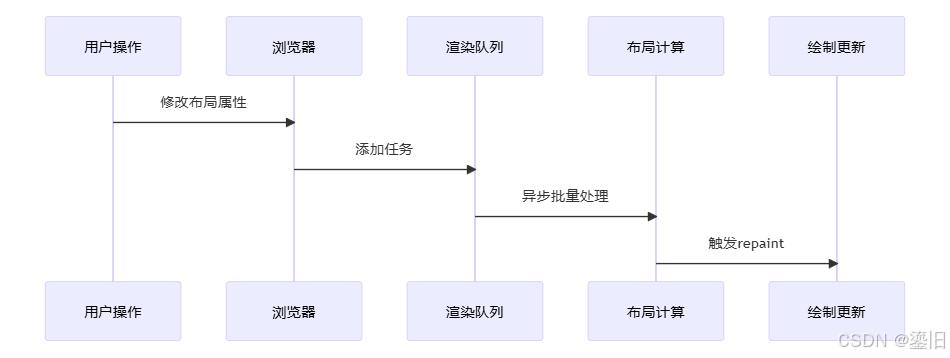

1. Reflow（重排）机制

触发条件示例：

• 窗口大小调整

• DOM节点增删

• 元素尺寸修改

2. Repaint（重绘）机制

与重排的差异：

• 不涉及布局计算

• 需要重新生成绘制指令

• 触发条件：颜色/背景等样式修改

3. Transform高效原理

性能优势体现：

• 跳过布局和绘制阶段

• 直接操作合成层

• GPU硬件加速支持

• 不受JS线程阻塞影响

---

四、性能优化建议

1. 减少强制同步布局：

// 错误示例
element.style.width = '100px';
const width = element.offsetWidth; // 触发强制布局

// 正确做法
requestAnimationFrame(() => {
    // 读写操作分离
});

2. 善用合成层：

.optimize-layer {
    will-change: transform;
    transform: translateZ(0);
}

3. 优化JS执行：

• 使用Web Worker处理复杂计算

• 避免微任务中执行样式操作

---

五、总结与思考

现代浏览器通过多线程协作和流水线优化实现了高效渲染，关键点在于：

• 解析阶段的预加载优化

• 分层机制的局部更新策略

• GPU加速的合成处理

• 异步化的任务调度

理解这些原理有助于开发者：

1. 编写高性能的前端代码

2. 合理使用硬件加速

3. 避免常见的性能陷阱

4. 制定有效的优化策略
