计算机毕业设计 jsp电子器材类网站mysql 毕设

https://www.bilibili.com/video/BV1wK421h7mg/

演示视频：

4  网站功能模块设计

3.1网站体系结构设计

该网站为B/S三层结构，它的运行环境分客户端、应用服务器端和数据库服务器端三部分。Web浏览器向web服务器发出HTTP请求，web服务器接收到请求，向数据库服务器发出SQL请求，数据库接收到请求对该请求作出了反馈，web服务器接收到由数据库服务器发出来的SQL结果后对其作出反馈。向web服务器发出HTTP 结果。如图3-1所示。

图3-1 B/S结构图

以下是系统的软件环境：

1.客户端

操作系统：Windows7或更新版本。

浏览器：IE7以上，其它常见浏览器如FireFox。

2.应用服务器端

操作系统：Windows2012 Server或更新版本。

应用服务器：JDK 1.6+Tomcat。

数据库访问：JDBC。

3.数据库服务器端

操作系统：Windows2012 Server或更新版本。

数据库系统：MySQL。

3.2总体设计

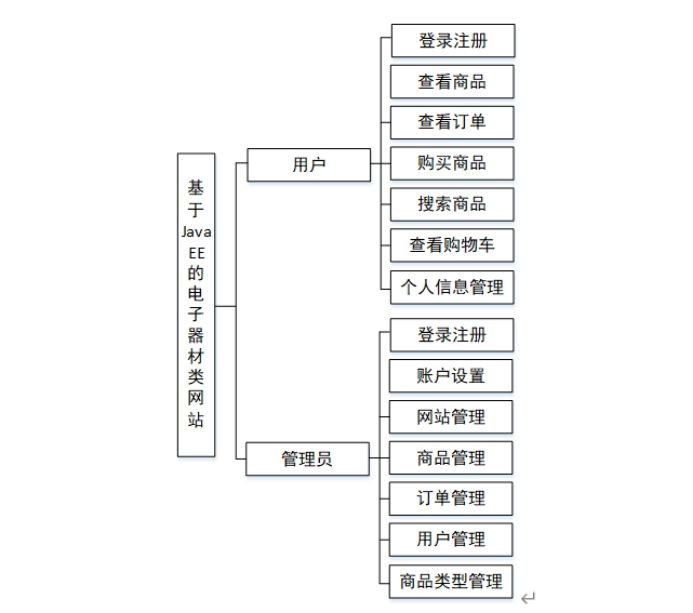

基于JavaEE的电子器材类网站的主要角色分为用户、经销商和管理员三个部分，具体的功能分析在前三章节已经介绍，结合功能需求分析，画出网站功能图如图3-2所示。

图3-2管理员功能图

3.3 概要设计

3.3.1网站逻辑设计

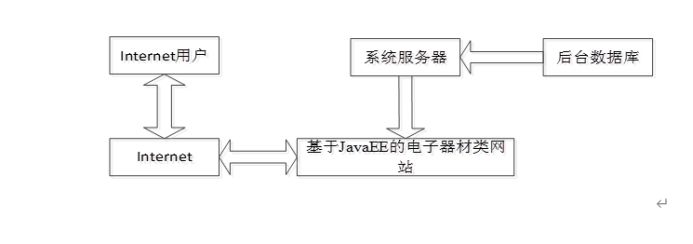

基于JavaEE的电子器材类网站的特点就是利用Browser/Server（B/S）结构，提供了一个网络平台，让用户通过网络随时随地的进行查看电子器材并购买电子器材。网站的优势在于网站简单、功能强大、扩展能力良好以及能够方便的跨地域操作等性能。网站的网络应用原理示意图如图3-3所示：

图3-3网站的网络应用原理示意图

3.3.2网站物理结构

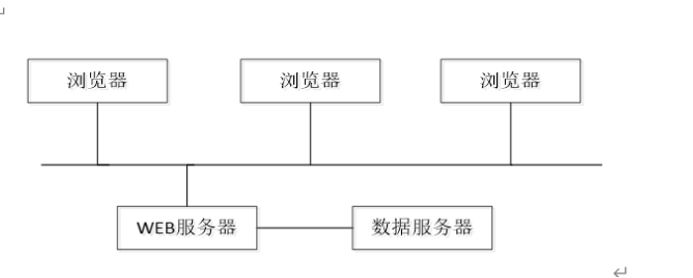

网站实现的物理结构如图3-4所示：

图3-4 网站实现的物理结构图

3.3.3网站网络拓扑结构图

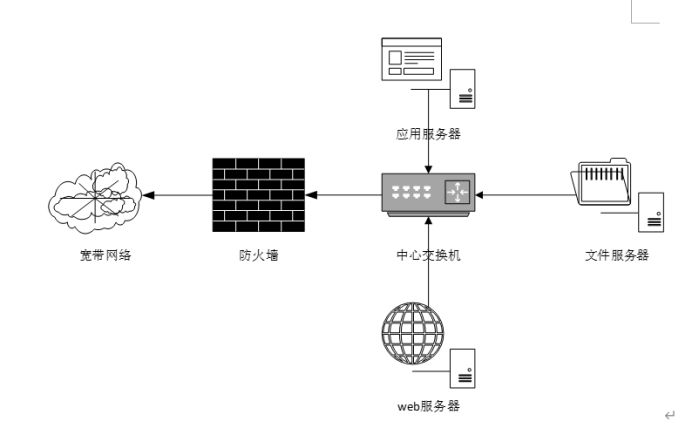

基于JavaEE的电子器材类网站采用先进的B/S架构，该架构具有开发简、单共享性强、维护简单方便等诸多优点。本网站的网络拓扑图如图3-5所示：

图3-5网站的网络拓扑图

在整个设计过程中，应该考虑到以下问题：

1．要确定好用户具体的功能需求以及设计过程中的非功能需求，以及在整个应用过程中应该具备的基本功能。

2．页面与页面之间的衔接程度和跳转速度。

3．在实现每个目标模块时，应该对所需要的数据、数据的格式、数据的来源以及存储方式有好的分析。

4．服务端的支持至关重要，应用程序在使用的过程中，需要何种服务器进行支持，具体的支持方案。

5．数据终端的设计，具体的数据库及其数据格式，相应的数据支持。

6．具体的权限管理，不同界面与场景，不同的设计权限。
