标准系统方案之瑞芯微RK3566移植案例
本文章是基于瑞芯微RK3566芯片的khdvk_3566b开发板，进行标准系统相关功能的移植，主要包括产品配置添加，内核启动、升级，音频ADM化，Camera，TP，LCD，WIFI，BT，vibrator、sensor、图形显示模块的适配案例总结，以及相关功能的适配。
产品配置和目录规划
产品配置
在产品//vendor/目录下创建以kaihong名字命名的文件夹，并在kaihong文件夹下面新建产品命的文件夹khdvk_3566b。
在//vendor/kaihong/khdvk_3566b目录下创建config.json文件。该文件用于描述产品所使用的SOC以及所需的子系统。配置如下
{ "product_name": "khdvk_3566b", "device_company": "kaihong", "device_build_path": "device/board/kaihong/build", "target_cpu": "arm", "type": "standard", "version": "3.0", "board": "khdvk_3566b", "enable_ramdisk": true,//是否支持ramdisk二级启动 "build_selinux": true,// 是否支持selinux权限管理 "subsystems": [ { "subsystem": "arkui", "components": [ { "component": "ace_engine_standard", "features": [] }, { "component": "napi", "features": [] } ] }, . . . { "subsystem": "thirdparty", "components": [ { "component": "musl", "features": [] } ] } ]}
主要的配置内容包括：
- product_device：配置所使用的SOC。
- type：配置系统的级别，这里直接standard即可。
- subsystems：系统需要启用的子系统。子系统可以简单理解为一块独立构建的功能块。
已定义的子系统可以在//build/subsystem_config.json中找到。当然你也可以定制子系统。
这里建议先拷贝Hi3516DV300开发板的配置文件，删除掉hisilicon_products这个子系统。这个子系统为Hi3516DV300 SOC编译内核，不适合rk3566
目录规划
device├── board --- 单板厂商目录│ └── kaihong --- 单板厂商名字：│ └── khdvk_3566b --- 单板名：khdvk_3566b，主要放置开发板相关的驱动业务代码└── soc --- SoC厂商目录 └── rockchip --- SoC厂商名字：rockchip └── rk3566 --- SoC Series名：rk3566,主要为芯片原厂提供的一些方案，以及闭源库等 vendor└── kaihong --- 开发产品样例厂商目录 └── khdvk_3566b --- 产品名字：产品、hcs以及demo相关
内核启动
二级启动
二级启动简单来说就是将之前直接挂载sytem，从system下的init启动，改成先挂载ramdsik，从ramdsik中的init 启动，做些必要的初始化动作，如挂载system,vendor等分区，然后切到system下的init。
Rk3566适配主要是将主线编译出来的ramdisk打包到boot.img中，主要有以下工作：
1.使能二级启动
在//vendor/kaihong/khdvk_3566b/config.json中使能enable_ramdisk。
{ "product_name": "khdvk_3566b", "device_company": "kaihong", "device_build_path": "device/board/kaihong/build", "target_cpu": "arm", "type": "standard", "version": "3.0", "board": "khdvk_3566b", "enable_ramdisk": true,//是否支持ramdisk二级启动 "build_selinux": true,// 是否支持selinux权限管理
2.把主线编译出来的ramdsik.img 打包到boot.img
配置：
由于rk 启动uboot 支持从ramdisk 启动，只需要在打包boot_linux.img 的配置文件中增加ramdisk.img，因此没有使用主线的its格式，具体配置就是在内核编译脚本make-ohos.sh中增加:
function make_extlinux_conf(){ dtb_path=$1 uart=$2 image=$3 echo "label rockchip-kernel-5.10" > ${EXTLINUX_CONF} echo " kernel /extlinux/${image}" >> ${EXTLINUX_CONF} echo " fdt /extlinux/${TOYBRICK_DTB}" >> ${EXTLINUX_CONF} if [ "enable_ramdisk" == "${ramdisk_flag}" ]; then echo " initrd /extlinux/ramdisk.img" >> ${EXTLINUX_CONF} fi cmdline="append earlycon=uart8250,mmio32,${uart} root=PARTUUID=614e0000-0000-4b53-8000-1d28000054a9 rw rootwait rootfstype=ext4" echo " ${cmdline}" >> ${EXTLINUX_CONF}}
打包
增加了打包boot镜像的脚本make-boot.sh，供编译完ramdisk，打包boot 镜像时调用，主要内容:
genext2fs -B ${blocks} -b ${block_size} -d boot_linux -i 8192 -U boot_linux.img
调用make-boot.sh的修改可以参考如下pr：
rk3568 适配二级启动 · Pull Request !569 · OpenHarmony/build - Gitee.com
INIT配置
init相关配置请参考启动子系统的规范要求即可
音频
khdvk_3566b Audio硬件结构图

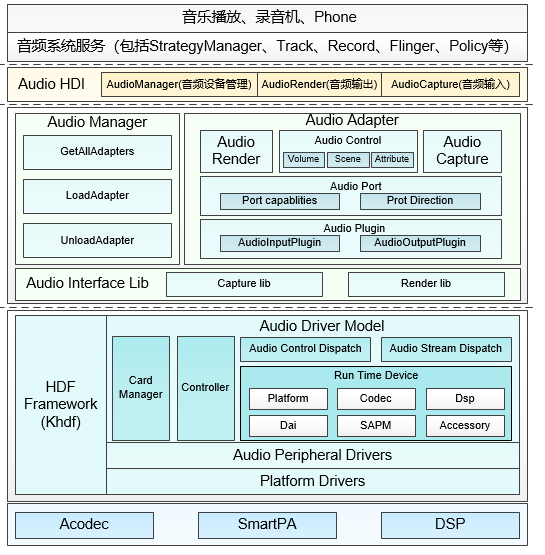

khdvk_3566b平台Audio驱动框架图
- HDI adapter
实现Audio HAL层驱动（HDI接口适配），给Audio服务（frameworks）提供所需的音频硬件驱动能力接口。包含 Audio Manager、Audio Adapter、Audio Control、Audio Capture、Audio Render等接口对象。
- Audio Interface Lib
配合内核中的Audio Driver Model使用，实现音频硬件的控制、录音数据的读取、播放数据的写入。它里面包括Stream_ctrl_common 通用层，主要是为了和上层的audio HDI adapter层进行对接。
- ADM（Audio Driver Model）
音频驱动框架模型，向上服务于多媒体音频子系统，便于系统开发者能够更便捷的根据场景来开发应用。向下服务于具体的设备厂商，对于Codec和DSP设备厂商来说，可根据ADM模块提供的向下统一接口适配各自的驱动代码，就可以实现快速开发和适配OpenHarmony系统。
- Audio Control Dispatch
接收lib层的控制指令并将控制指令分发到驱动层。
- Audio Stream Dispatch
接收lib层的数据并将数据分发到驱动层
- Card Manager
多声卡管理模块，每个声卡含有Dai、Platform、Codec、Accessory、Dsp、SAPM模块。
- Platform Drivers
驱动适配层。
- SAPM（Smart Audio Power Manager）
电源管理模块，对整个ADM电源进行功耗策略优化。
Audio 驱动开发
这里以khdvk_3566b为例，讲述Audio驱动开发，其涉及到的模块驱动主要有：Codec驱动、platform驱动、Dai驱动。 相关代码路径如下：
device/board/kaihong/khdvk_3566b/audio_drivers/codec/rk809_codec/device/board/kaihong/khdvk_3566b/audio_drivers/codec/dai/device/board/kaihong/khdvk_3566b/audio_drivers/codec/soc/
HDF HCS配置路径如下：
vendor/kaihong/khdvk_3566b/hdf_config/khdf/device_info/vendor/kaihong/khdvk_3566b/hdf_config/khdf/audio/
Audio 驱动开发流程：
step1:配置各个模块的HCSstep2：修改各个模块的编译文件step3:配置各个模块的函数操作集step4:进行功能调试
Audio驱动开发实例
codec驱动开发实例
代码路径： device/board/kaihong/khdvk_3566b/audio_drivers/codec/rk809_codec/
-
将codec注册绑定到HDF框架中,moduleName与device_info.hcs中的moduleName匹配
struct HdfDriverEntry g_Rk809DriverEntry = {
.moduleVersion = 1, .moduleName = "CODEC_RK809", .Bind = Rk809DriverBind, .Init = Rk809DriverInit, .Release = RK809DriverRelease,};
HDF_INIT(g_Rk809DriverEntry);
-
Codec模块需要填充下面三个结构体：
g_codecData：codec设备的操作函数集和私有数据集。
g_codecDaiDeviceOps：codecDai的操作函数集，包括启动传输和参数配置等函数接口。
g_codecDaiData：codec的数字音频接口的操作函数集和私有数据集。
struct CodecData g_rk809Data = { .Init = Rk809DeviceInit, .Read = RK809CodecReadReg, .Write = Rk809CodecWriteReg,}; struct AudioDaiOps g_rk809DaiDeviceOps = { .Startup = Rk809DaiStartup, .HwParams = Rk809DaiHwParams, .Trigger = Rk809NormalTrigger,}; struct DaiData g_rk809DaiData = { .DaiInit = Rk809DaiDeviceInit, .ops = &g_rk809DaiDeviceOps,};
1> CodecData结构体操作函数的实现
int32_t Rk809DeviceInit(struct AudioCard *audioCard, const struct CodecDevice *device){ ...... //get和set功能注册 if (CodecSetCtlFunc(device->devData, RK809GetCtrlOps, RK809SetCtrlOps) != HDF_SUCCESS) { AUDIO_DRIVER_LOG_ERR("AudioCodecSetCtlFunc failed."); return HDF_FAILURE; } //codec默认寄存器的初始化 ret = RK809RegDefaultInit(device->devData->regCfgGroup); ...... if (AudioAddControls(audioCard, device->devData->controls, device->devData->numControls) != HDF_SUCCESS) { AUDIO_DRIVER_LOG_ERR("add controls failed."); return HDF_FAILURE; } ......}/*读寄存器接口*/int32_t RK809CodecReadReg(const struct CodecDevice *codec, uint32_t reg, uint32_t *val){ ...... if (Rk809DeviceRegRead(reg, val)) { AUDIO_DRIVER_LOG_ERR("read register fail: [%04x]", reg); return HDF_FAILURE; } return HDF_SUCCESS;} /*写寄存器接口*/int32_t Rk809CodecWriteReg(const struct CodecDevice *codec, uint32_t reg, uint32_t value){ if (Rk809DeviceRegWrite(reg, value)) { AUDIO_DRIVER_LOG_ERR("write register fail: [%04x] = %04x", reg, value); return HDF_FAILURE; } return HDF_SUCCESS;}
2> g_rk809DaiDeviceOps结构体的具体实现
/*Rk809DaiStartup为启动时的一些设置*/int32_t Rk809DaiStartup(const struct AudioCard *card, const struct DaiDevice *device){ ...... ret = RK809WorkStatusEnable(device->devData->regCfgGroup); ......}/*Rk809DaiHwParams为参数配置，包括采样率、位宽等。*/int32_t Rk809DaiHwParams(const struct AudioCard *card, const struct AudioPcmHwParams *param){ ...... ret = AudioFormatToBitWidth(param->format, &bitWidth); codecDaiParamsVal.frequencyVal = param->rate; codecDaiParamsVal.DataWidthVal = bitWidth; ret = RK809DaiParamsUpdate(card->rtd->codecDai->devData->regCfgGroup, codecDaiParamsVal); ......}/*PCM流控制寄存器相关配置*/int32_t Rk809NormalTrigger(const struct AudioCard *card, int cmd, const struct DaiDevice *device){ g_cuurentcmd = cmd; switch (cmd) { case AUDIO_DRV_PCM_IOCTL_RENDER_START: case AUDIO_DRV_PCM_IOCTL_RENDER_RESUME: RK809DeviceRegConfig(rk817_render_start_regmap_config); break; case AUDIO_DRV_PCM_IOCTL_RENDER_STOP: case AUDIO_DRV_PCM_IOCTL_RENDER_PAUSE: RK809DeviceRegConfig(rk817_render_stop_regmap_config); break; case AUDIO_DRV_PCM_IOCTL_CAPTURE_START: case AUDIO_DRV_PCM_IOCTL_CAPTURE_RESUME: RK809DeviceRegConfig(rk817_capture_start_regmap_config); break; case AUDIO_DRV_PCM_IOCTL_CAPTURE_STOP: case AUDIO_DRV_PCM_IOCTL_CAPTURE_PAUSE: RK809DeviceRegConfig(rk817_capture_stop_regmap_config); break; default: break; } return HDF_SUCCESS;}
- 完成 bind、init和release函数的实现
HdfDriverEntry结构体的具体填充：
/*获取codec service,以及注册codec*/static int32_t Rk809DriverInit(struct HdfDeviceObject *device){ ...... CodecGetConfigInfo(device, &(g_chip->codec)) CodecSetConfigInfo(&(g_chip->codec), &(g_chip->dai) GetServiceName(device) CodecGetDaiName(device, &(g_chip->dai.drvDaiName) OsalMutexInit(&g_rk809Data.mutex); AudioRegisterCodec(device, &(g_chip->codec), &(g_chip->dai) ......} /*将codec service绑定到HDF*/static int32_t Rk809DriverBind(struct HdfDeviceObject *device){ struct CodecHost *codecHost; ...... codecHost = (struct CodecHost *)OsalMemCalloc(sizeof(*codecHost)); ...... codecHost->device = device; device->service = &codecHost->service; return HDF_SUCCESS;}/*释放资源*/static void RK809DriverRelease(struct HdfDeviceObject *device){ struct CodecHost *codecHost; ...... codecHost = (struct CodecHost *)device->service; if (codecHost == NULL) { HDF_LOGE("CodecDriverRelease: codecHost is NULL"); return; } OsalMemFree(codecHost);}
-
配置codec hcs文件
1> vendor/kaihong/khdvk_3566b/hdf_config/khdf/device_info/device_info.hcs
相关配置如下：
device_codec :: device { device0 :: deviceNode { policy = 1; priority = 50; preload = 0; permission = 0666; moduleName = "CODEC_RK809"; serviceName = "codec_service_0"; deviceMatchAttr = "hdf_codec_driver"; }}
2> vendor/kaihong/khdvk_3566b/hdf_config/khdf/audio/codec_config.hcs
该文件涉及音量、静音模式、mic、通道模式等相关寄存器配置
DAI驱动开发实例
代码路径：
device/board/kaihong/khdvk_3566b/audio_drivers/codec/dai/
-
将I2S驱动注册绑定到HDF框架中，代码片段如下，启动moduleName与HCS文件的中moduleName一致
struct HdfDriverEntry g_daiDriverEntry = {
.moduleVersion = 1, .moduleName = "DAI_RK3568", .Bind = DaiDriverBind, .Init = DaiDriverInit, .Release = DaiDriverRelease,}; HDF_INIT(g_daiDriverEntry);
-
DAI模块需要填充下面两个结构体
g_daiData：dai设备私有配置，其中包含dai设备的初始化、读写寄存器、操作函数。
g_daiDeviceOps：dai设备操作函数集，包含了dai的参数设置、触发、启动。
struct AudioDaiOps g_daiDeviceOps = { .Startup = Rk3568DaiStartup, .HwParams = Rk3568DaiHwParams, .Trigger = Rk3568NormalTrigger,}; struct DaiData g_daiData = { .Read = Rk3568DeviceReadReg, .Write = Rk3568DeviceWriteReg, .DaiInit = Rk3568DaiDeviceInit, .ops = &g_daiDeviceOps,};
1> AudioDaiOps结构体的具体填充
/*Rk3568DaiHwParams中主要完成一些pcm流信息的设置*/int32_t Rk3568DaiHwParams(const struct AudioCard *card, const struct AudioPcmHwParams *param){ ...... data->pcmInfo.channels = param->channels; if (AudioFormatToBitWidth(param->format, &bitWidth) != HDF_SUCCESS) { AUDIO_DEVICE_LOG_ERR("AudioFormatToBitWidth error"); return HDF_FAILURE; } data->pcmInfo.bitWidth = bitWidth; data->pcmInfo.rate = param->rate; data->pcmInfo.streamType = param->streamType; i2sTdm = dev_get_drvdata(&platformdev->dev); ret = RK3568I2sTdmSetSysClk(i2sTdm, param); if (ret != HDF_SUCCESS) { AUDIO_DEVICE_LOG_ERR("RK3568I2sTdmSetSysClk error"); return HDF_FAILURE; } ret = RK3568I2sTdmSetMclk(i2sTdm, &mclk, param); if (ret != HDF_SUCCESS) { AUDIO_DEVICE_LOG_ERR("RK3568I2sTdmSetMclk error"); return HDF_FAILURE; } AUDIO_DEVICE_LOG_DEBUG("success"); return HDF_SUCCESS;}int32_t Rk3568NormalTrigger(const struct AudioCard *card, int cmd, const struct DaiDevice *device){ ...... Rk3568TxAndRxSetReg(i2sTdm, streamType, triggerFlag); ......}
2> DaiData结构体的具体填充
/*封装linux内核的读寄存器接口*/int32_t Rk3568DeviceReadReg(const struct DaiDevice *dai, uint32_t reg, uint32_t *val){ ...... if (regmap_read(i2sTdm->regmap, reg, val)) { ......}/*封装linux内核的写寄存器接口*/ int32_t Rk3568DeviceWriteReg(const struct DaiDevice *dai, uint32_t reg, uint32_t value){ ...... if (regmap_write(i2sTdm->regmap, reg, value)) { ......}/*dai 设备的初始化*/int32_t Rk3568DaiDeviceInit(struct AudioCard *card, const struct DaiDevice *dai)
- 完成 bind、init和release函数的实现
HdfDriverEntry结构体中的bind、init、release具体填充：
static int32_t DaiDriverInit(struct HdfDeviceObject *device){ ...... DaiGetConfigInfo(device, &g_daiData) DaiGetServiceName(device) AudioSocRegisterDai(device, (void *)&g_daiData); ......}static int32_t DaiDriverBind(struct HdfDeviceObject *device){ ...... daiHost->device = device; device->service = &daiHost->service; g_daiData.daiInitFlag = false; ......}static void DaiDriverRelease(struct HdfDeviceObject *device){ ...... OsalMutexDestroy(&g_daiData.mutex); daiHost = (struct DaiHost *)device->service; OsalMemFree(daiHost); ......}
4.配置dai hcs文件
1> vendor/kaihong/khdvk_3566b/hdf_config/khdf/device_info/device_info.hcs
device_dai0 :: device { device0 :: deviceNode { policy = 1; priority = 50; preload = 0; permission = 0666; moduleName = "DAI_RK3568"; serviceName = "dai_service"; deviceMatchAttr = "hdf_dai_driver"; }}
2> vendor/kaihong/khdvk_3566b/hdf_config/khdf/audio/dai_config.hcs
该文件涉及I2S时序、配置参数以及rk809使能等相关寄存器配置
Platform驱动开发实例
-
将DMA驱动注册到HDF框架中，代码片段如下，启动moduleName与HCS文件的中moduleName一致
struct HdfDriverEntry g_platformDriverEntry = {
.moduleVersion = 1, .moduleName = "DMA_RK3568", .Bind = PlatformDriverBind, .Init = PlatformDriverInit, .Release = PlatformDriverRelease,}; HDF_INIT(g_platformDriverEntry);
-
DMA模块需要填充下面两个结构体
struct AudioDmaOps g_dmaDeviceOps = {
.DmaBufAlloc = Rk3568DmaBufAlloc, //dma内存申请函数接口 .DmaBufFree = Rk3568DmaBufFree, // dma内存释放函数接口 .DmaRequestChannel = Rk3568DmaRequestChannel, // dma申请通道函数接口 .DmaConfigChannel = Rk3568DmaConfigChannel, // dma通道配置函数接口 .DmaPrep = Rk3568DmaPrep, // dma准备函数接口 .DmaSubmit = Rk3568DmaSubmit, // dma submit函数接口 .DmaPending = Rk3568DmaPending, // dma pending函数接口 .DmaPause = Rk3568DmaPause, // dma暂停、停止函数接口 .DmaResume = Rk3568DmaResume, // dma恢复函数接口 .DmaPointer = Rk3568PcmPointer, // dma获取当前播放或录音位置函数接口};
struct PlatformData g_platformData = {
.PlatformInit = AudioDmaDeviceInit, // dma设备初始化接口 .ops = &g_dmaDeviceOps,};
-
完成 bind、init和release函数的实现
HdfDriverEntry结构体中的bind、init、release具体填充：
static int32_t PlatformDriverInit(struct HdfDeviceObject *device){ ...... PlatformGetServiceName(device); AudioSocRegisterPlatform(device, &g_platformData) ......}static int32_t PlatformDriverBind(struct HdfDeviceObject *device){ ...... platformHost->device = device; device->service = &platformHost->service; ......}static void PlatformDriverRelease(struct HdfDeviceObject *device){ ...... platformHost = (struct PlatformHost *)device->service; OsalMemFree(platformHost); ......}
- 配置dma hcs文件
1> vendor/kaihong/khdvk_3566b/hdf_config/khdf/device_info/device_info.hcs
相关配置如下：
device_dma :: device { device0 :: deviceNode { policy = 1; priority = 50; preload = 0; permission = 0666; moduleName = "DMA_RK3568"; serviceName = "dma_service_0"; deviceMatchAttr = "hdf_dma_driver"; } }
2> vendor/kaihong/khdvk_3566b/hdf_config/khdf/audio/dma_config.hcs
没有特殊参数需要配置，一般情况下不需改动。
Makefile和Kconfig配置文件
文件路径：
drivers/adapter/khdf/linux/model/audio
Makefile文件相关内容：
obj-$(CONFIG_DRIVERS_HDF_AUDIO_RK3566) += \ $(KHDF_AUDIO_RK3566_DIR)/codec/rk809_codec/src/rk809_codec_adapter.o \ $(KHDF_AUDIO_RK3566_DIR)/codec/rk809_codec/src/rk809_codec_impl.o \ $(KHDF_AUDIO_RK3566_DIR)/codec/rk809_codec/src/rk809_codec_linux_driver.o \ $(KHDF_AUDIO_RK3566_DIR)/dsp/src/rk3568_dsp_adapter.o \ $(KHDF_AUDIO_RK3566_DIR)/dsp/src/rk3568_dsp_ops.o \ $(KHDF_AUDIO_RK3566_DIR)/dai/src/rk3568_dai_adapter.o \ $(KHDF_AUDIO_RK3566_DIR)/dai/src/rk3568_dai_ops.o \ $(KHDF_AUDIO_RK3566_DIR)/dai/src/rk3568_dai_linux_driver.o \ $(KHDF_AUDIO_RK3566_DIR)/soc/src/rk3568_dma_adapter.o \ $(KHDF_AUDIO_RK3566_DIR)/soc/src/rk3568_dma_ops.o
Kconfig相关内容:
config DRIVERS_HDF_AUDIO_RK3566 bool "Enable HDF Audio Codec driver" default n depends on DRIVERS_HDF_AUDIO help Answer Y to choice HDF Audio Codec driver.
LCD
khdvk_3566b平台默认支持一个mipi接口的lcd屏幕
LCD的适配主要依赖于HDF显示模型，显示驱动模型基于 HDF 驱动框架、Platform 接口及 OSAL 接口开发，可以屏蔽不同内核形态（LiteOS、Linux）差异，适用于不同芯片平台，为显示屏器件提供统一的驱动平台。

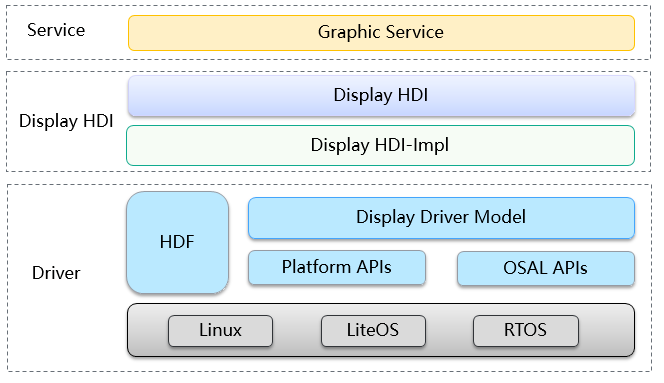

如图为 HDF Display驱动模型层次关系
当前驱动模型主要部署在内核态中，向上对接到 Display 公共 hal 层，辅助 HDI 的实现。显示驱动通过 Display-HDI 层对图形服务暴露显示屏驱动能力；向下对接显示屏 panel 器件，驱动屏幕正常工作，自上而下打通显示全流程通路。
所以LCD的适配主要在于LCD panel器件驱动的适配
器件驱动的适配分为2部分：panel驱动和hcs配置
涉及的文件有：
drivers/framework/model/display/driver/panelvendor/kaihong/khdvk_3566b/hdf_config/khdf/device_infovendor/kaihong/khdvk_3566b/hdf_config/khdf/input
panel驱动
器件驱动主要围绕如下接口展开：
struct PanelData { struct HdfDeviceObject *object; int32_t (*init)(struct PanelData *panel); int32_t (*on)(struct PanelData *panel); int32_t (*off)(struct PanelData *panel); int32_t (*prepare)(struct PanelData *panel); int32_t (*unprepare)(struct PanelData *panel); struct PanelInfo *info; enum PowerStatus powerStatus; struct PanelEsd *esd; struct BacklightDev *blDev; void *priv;};
驱动中在初始化接口中实例化该结构体：
panelSimpleDev->panel.init = PanelSimpleInit;panelSimpleDev->panel.on = PanelSimpleOn;panelSimpleDev->panel.off = PanelSimpleOff;panelSimpleDev->panel.prepare = PanelSimplePrepare;panelSimpleDev->panel.unprepare = PanelSimpleUnprepare; static void PanelResInit(struct panel_jdi_gt911_dev *panel_dev){ ...... panel_dev->panel.info = &g_panelInfo; panel_dev->panel.init = PanelInit; panel_dev->panel.on = PanelOn; panel_dev->panel.off = PanelOff; panel_dev->panel.prepare = PanelPrepare; panel_dev->panel.unprepare = PanelUnprepare; ...... }
g_panelInfo配置panel基础参数
PanelInit负责panel的软件初始化
PanelOn负责亮屏
PanelOff负责灭屏
PanelPrepare负责亮屏的硬件时序初始化
PanelUnprepare负责灭屏的硬件时序初始化
实例化后使用RegisterPanel接口向display模型注册该panel驱动即可
需要说明的是，khdvk_3566b上的这款lcd使用的时候DRM显示框架
hcs配置
device3 :: deviceNode { policy = 0; priority = 100; preload = 0; moduleName = "LCD_MIPI_JDI_GT911";}
背光
背光控制分为原生linux内核框架下背光驱动以及基于HDF框架开发的背光驱动模型。
rk3566背光是通过pwm控制占空比实现的，具体使用的是pwm4
linux背光驱动代码路径：
linux-5.10/drivers/video/backlight/pwm_bl.clinux-5.10/drivers/video/backlight/backlight.clinux-5.10/drivers/pwm/pwm-rockchip.c
使用HDF框架下的背光驱动，需要关闭原生驱动
# CONFIG_BACKLIGHT_PWM is not set
HDF实现
基于HDF框架开发的背光驱动模型，如下图：
代码路径:
drivers/framework/model/display/driver/backlight/hdf_bl.c
HDF BL入口函数:
static int32_t BacklightInit(struct HdfDeviceObject *object){ if (object == NULL) { HDF_LOGE("%s: object is null!", __func__); return HDF_FAILURE; } HDF_LOGI("%s success", __func__); return HDF_SUCCESS;} struct HdfDriverEntry g_blDevEntry = { .moduleVersion = 1, .moduleName = "HDF_BL", .Init = BacklightInit, .Bind = BacklightBind,}; HDF_INIT(g_blDevEntry);
代码路径：
drivers/framework/model/display/driver/backlight/pwm_bl.c

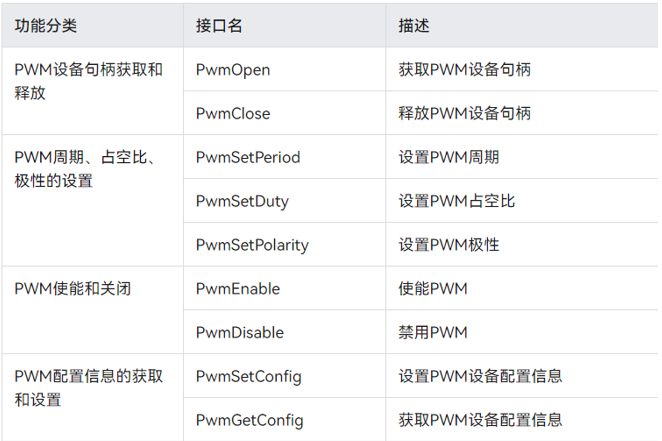

HDF PWM入口函数：
struct HdfDriverEntry g_pwmBlDevEntry = {.moduleVersion = 1,.moduleName = "PWM_BL",.Init = BlPwmEntryInit,};HDF_INIT(g_pwmBlDevEntry);
具体控制背光的接口：
static int32_t BlPwmUpdateBrightness(struct BacklightDev *blDev, uint32_t brightness){ int32_t ret; uint32_t duty; struct BlPwmDev *blPwmDev = NULL; blPwmDev = ToBlDevPriv(blDev); if (blPwmDev == NULL) { HDF_LOGE("%s blPwmDev is null", __func__); return HDF_FAILURE; } if (blPwmDev->props.maxBrightness == 0) { HDF_LOGE("%s maxBrightness is 0", __func__); return HDF_FAILURE; } if (brightness == 0) { return PwmDisable(blPwmDev->pwmHandle); } duty = (brightness * blPwmDev->config.period) / blPwmDev->props.maxBrightness; ret = PwmSetDuty(blPwmDev->pwmHandle, duty); if (ret != HDF_SUCCESS) { HDF_LOGE("%s: PwmSetDuty failed, ret %d", __func__, ret); return HDF_FAILURE; } return PwmEnable(blPwmDev->pwmHandle);} static struct BacklightOps g_blDevOps = { .updateBrightness = BlPwmUpdateBrightness,};
HDF PWM实现的调用的就是内核pwm的接口。
代码路径：
drivers/framework/model/display/driver/panel/mipi_jdi_gt911.c
在LCD HDF器件驱动注册背光:
panel_dev->panel.blDev = GetBacklightDev("hdf_pwm");if (panel_dev->panel.blDev == NULL) { HDF_LOGE("%s GetBacklightDev fail", __func__); goto FAIL;}
HCS配置
驱动hcs配置：
device_pwm_bl :: device { device0 :: deviceNode { policy = 0; priority = 95; preload = 0; moduleName = "PWM_BL"; deviceMatchAttr = "pwm_bl_dev"; }}device_backlight :: device { device0 :: deviceNode { policy = 2; priority = 90; preload = 0; permission = 0660; moduleName = "HDF_BL"; serviceName = "hdf_bl"; }}
pwm背光的hcs配置：
root { backlightConfig { pwmBacklightConfig { match_attr = "pwm_bl_dev"; pwmDevNum = 1; pwmMaxPeroid = 25000; backlightDevName = "hdf_pwm"; minBrightness = 0; defBrightness = 127; maxBrightness = 255; } }}
测试
cat /sys/kernel/debug/pwm 来查看hdf pwm是否申请到pwm4
申请成功有如下结果：
requested 代表申请成功
enabled 代表pwm4使能成功
# cat /sys/kernel/debug/pwmplatform/fe6e0000.pwm, 1 PWM devicepwm-0 (backlight ): requested period: 25000 ns duty: 0 ns polarity: normal
显示适配
显示适配需要完成的工作：图形服务HDI接口适配、GPU适配、mipi dsi驱动适配
显示HDI
显示HDI对图形服务提供显示驱动能力，包括显示图层的管理、显示内存的管理及硬件加速等。 显示HDI需要适配两部分：gralloc 和 display_device。
OpenHarmony提供了使用与Hi3516DV300参考实现，厂商可根据实际情况参考适配，khdvk_3566b display适配是在//device/soc/rockchip/hardware/display目录下，仓名为device_soc_rockchip。
display gralloc适配
gralloc模块提供显示内存管理功能，该实现基于drm开发。
drm设备节点定义在//device/soc/rockchip/hardware/display/src/display_gralloc/display_gralloc_gbm.c文件中，根据khdvk_3566b实际情况修改了drm文件节点。
const char *g_drmFileNode = "/dev/dri/renderD128";
display device适配
display device模块提供显示设备管理、layer管理、硬件加速等功能。
- display drm设备节点初始化，根据khdvk_3566b实际情况修改了drm设备名称。
//device/soc/rockchip/hardware/display/src/display_device/drm/drm_device.cppstd::shared_ptr<HdiDeviceInterface> DrmDevice::Create(){ DISPLAY_DEBUGLOG(); if (mDrmFd == nullptr) { const std::string name("rockchip"); // 将drm驱动设备名称修改为“rockchip” int drmFd = open("/dev/dri/card0", O_RDWR | O_CLOEXEC); // 将drm驱动设备文件句柄修改为"/dev/dri/card0" if (drmFd < 0) { DISPLAY_LOGE("drm file:%{public}s open failed %{public}s", name.c_str(), strerror(errno)); return nullptr; } DISPLAY_DEBUGLOG("the drm fd is %{public}d", drmFd); mDrmFd = std::make_shared<HdiFd>(drmFd); } if (mInstance == nullptr) { mInstance = std::make_shared<DrmDevice>(); } return mInstance;}
- display硬件合成的修改
//device/soc/rockchip/hardware/display/src/display_gfx/display_gfx.c
硬件合成文件添加了颜色空间的支持模式
RgaSURF_FORMAT colorSpaceModeChange(PixelFormat color, uint8_t *isYuv){ RgaSURF_FORMAT rkFormat; switch (color) { case PIXEL_FMT_RGB_565: /**< RGB565 format */ rkFormat = RK_FORMAT_RGB_565; *isYuv = 0; break; case PIXEL_FMT_RGBA_4444: /**< RGBA4444 format */ rkFormat = RK_FORMAT_RGBA_4444; *isYuv = 0; break; case PIXEL_FMT_RGBA_5551: /**< RGBA5551 format */ rkFormat = RK_FORMAT_RGBA_5551; *isYuv = 0; break; case PIXEL_FMT_RGBX_8888: /**< RGBX8888 format */ rkFormat = RK_FORMAT_RGBX_8888; *isYuv = 0; break; case PIXEL_FMT_RGBA_8888: /**< RGBA8888 format */ rkFormat = RK_FORMAT_RGBA_8888; *isYuv = 0; break; case PIXEL_FMT_RGB_888: /**< RGB888 format */ rkFormat = RK_FORMAT_RGB_888; *isYuv = 0; break; case PIXEL_FMT_BGR_565: /**< BGR565 format */ rkFormat = RK_FORMAT_BGR_565; *isYuv = 0; break; case PIXEL_FMT_BGRA_4444: /**< BGRA4444 format */ rkFormat = RK_FORMAT_BGRA_4444; *isYuv = 0; break; case PIXEL_FMT_BGRA_5551: /**< BGRA5551 format */ rkFormat = RK_FORMAT_BGRA_5551; *isYuv = 0; break; case PIXEL_FMT_BGRX_8888: /**< BGRX8888 format */ rkFormat = RK_FORMAT_BGRX_8888; *isYuv = 0; break; case PIXEL_FMT_BGRA_8888: /**< BGRA8888 format */ rkFormat = RK_FORMAT_BGRA_8888; *isYuv = 0; break; case PIXEL_FMT_YCBCR_422_SP: /**< YCBCR422 semi-planar format */ rkFormat = RK_FORMAT_YCbCr_420_SP; *isYuv = 1; break; case PIXEL_FMT_YCRCB_422_SP: /**< YCRCB422 semi-planar format */ rkFormat = RK_FORMAT_YCrCb_422_SP; *isYuv = 1; break; case PIXEL_FMT_YCBCR_420_SP: /**< YCBCR420 semi-planar format */ rkFormat = RK_FORMAT_YCbCr_420_SP; *isYuv = 1; break; case PIXEL_FMT_YCRCB_420_SP: /**< YCRCB420 semi-planar format */ rkFormat = RK_FORMAT_YCrCb_420_SP; *isYuv = 1; break; case PIXEL_FMT_YCBCR_422_P: /**< YCBCR422 planar format */ rkFormat = RK_FORMAT_YCbCr_422_P; *isYuv = 1; break; case PIXEL_FMT_YCRCB_422_P: /**< YCRCB422 planar format */ rkFormat = RK_FORMAT_YCrCb_422_P; *isYuv = 1; break; case PIXEL_FMT_YCBCR_420_P: /**< YCBCR420 planar format */ rkFormat = RK_FORMAT_YCbCr_420_P; *isYuv = 1; break; case PIXEL_FMT_YCRCB_420_P: /**< YCRCB420 planar format */ rkFormat = RK_FORMAT_YCrCb_420_P; *isYuv = 1; break; case PIXEL_FMT_YUYV_422_PKG: /**< YUYV422 packed format */ rkFormat = RK_FORMAT_YUYV_422; *isYuv = 1; break; case PIXEL_FMT_UYVY_422_PKG: /**< UYVY422 packed format */ rkFormat = RK_FORMAT_UYVY_422; *isYuv = 1; break; case PIXEL_FMT_YVYU_422_PKG: /**< YVYU422 packed format */ rkFormat = RK_FORMAT_YUYV_422; *isYuv = 1; break; case PIXEL_FMT_VYUY_422_PKG: /**< VYUY422 packed format */ rkFormat = RK_FORMAT_VYUY_422; *isYuv = 1; break; default: rkFormat = RK_FORMAT_UNKNOWN; break; } return rkFormat;}
在合成时增加了旋转90、180、270度
int32_t TransformTypeChange(TransformType type){ int32_t rkRotateType; switch (type) { case ROTATE_90: /**< Rotation by 90 degrees */ rkRotateType = IM_HAL_TRANSFORM_ROT_90; break; case ROTATE_180: /**< Rotation by 180 degrees */ rkRotateType = IM_HAL_TRANSFORM_ROT_180; break; case ROTATE_270: /**< Rotation by 270 degrees */ rkRotateType = IM_HAL_TRANSFORM_ROT_270; break; default: rkRotateType = 0; /**< No rotation */ break; } return rkRotateType;}
测试验证
hello_composer测试模块：Rosen图形框架提供的测试程序，主要显示流程，HDI接口等功能是否正常，默认随系统编译。
代码路径：
foundation/graphic/graphic_2d/rosen/samples/composer/├── BUILD.gn├── hello_composer.cpp├── hello_composer.h├── layer_context.cpp├── layer_context.h└── main.cpp
具体验证如下：
-
关闭render service
service_control stop render_service -
关闭 fondation进程
service_control stop fondation -
运行hello_composer测试相关接口 切换到/system/bin目录下，运行hello_composer测试命令
#cd /system/bin#./hello_composerrga_api version 1.3.0_[1] (df26244 build: 2021-09-01 11:23:31 base: )查看mipi显示屏幕上的变化
https://gitee.com/openharmony/drivers_peripheral/tree/master/display/test/unittest/standard单元测试：HDI显示模块提供的测试模块，主要测试HDI接口、显示buffer、驱动等能力，测试时也需要关闭render service和fondation进程。
代码路径：/drivers/peripheral/display/test/unittest/standard
├── BUILD.gn├── common│ ├── display_test.h│ ├── display_test_utils.cpp│ └── display_test_utils.h├── display_device│ ├── hdi_composition_check.cpp│ ├── hdi_composition_check.h│ ├── hdi_device_test.cpp│ ├── hdi_device_test.h│ ├── hdi_test_device_common.h│ ├── hdi_test_device.cpp│ ├── hdi_test_device.h│ ├── hdi_test_display.cpp│ ├── hdi_test_display.h│ ├── hdi_test_layer.cpp│ ├── hdi_test_layer.h│ ├── hdi_test_render_utils.cpp│ └── hdi_test_render_utils.h│── display_gfx│ │── display_gfx_test.cpp│ │── display_gfx_test.h│ │── soft_blit.cpp│ │── soft_blit.h└── display_gralloc ├── display_gralloc_test.cpp └── display_gralloc_test.h
具体验证如下：
- 添加编译模块 修改drivers/peripheral/display/test/BUILD.gn
group("hdf_test_display") { testonly = true deps = [ "fuzztest:hdf_display_fuzztest", "unittest/standard:hdf_unittest_display", //添加display单元测试 ] }
- 添加缺失的文件包含 修改drivers/peripheral/display/test/unittest/standard/BUILD.gn 在第63行处，添加包含目录//device/soc/rockchip/hardware/display/src/display_gralloc，如果不修改此处有可能编译报错。
ohos_unittest("gralloctest") { module_out_path = module_output_path sources = [ "display_gralloc/display_gralloc_test.cpp" ] deps = [ "//drivers/peripheral/display/hal:hdi_display_gralloc", "//third_party/googletest:gtest_main", ] include_dirs = [ "common", "//drivers/peripheral/display/hal/default_standard/include", "//drivers/peripheral/display/hal/default_standard/src/display_gralloc", "//device/soc/rockchip/hardware/display/src/display_gralloc", //添加这行，将display_gralloc包含进编译 "//drivers/peripheral/display/interfaces/include", "//drivers/peripheral/base", "//drivers/peripheral/display/interfaces/include", "//foundation/graphic/standard/utils/include", ] external_deps = [ "device_driver_framework:libhdf_utils", "utils_base:utils", ]}
- 编译命令 编译hdf_test_display的命令如下：
./build.sh --product-name khdvk_3566b --build-target hdf_test_display
-
编译结果 编译结果路径在out/khdvk_3566b/tests/unittest/hdf/display目录下,该目录下有三个可执行文件devicetest、gfxtest、gralloctest，可将这三文件通过hdc发送到khdvk_3566b开发板上运行测试。
-
运行测试 通过hdc下载到开发板/system/bin/目录下，并修改测试程序的可执行属性，在终端下输入如下命令
hdc_std.exe file send D:\hdc\devicetest /system/bin/hdc_std.exe file send D:\hdc\gfxtest /system/bin/hdc_std.exe file send D:\hdc\gralloctest /system/bin/
进入hdc命令hdc_std.exe shell后
先关闭render service和foundation：
service_control stop render_serviceservice_control stop fondation
再分别执行命令，查看mipi屏显示结果：
cd /system/bin/
执行devicetest
chmod -R 777 devicetestdevicetest
执行gfxtest
chmod -R 777 gfxtestgfxtest
执行gralloctest
chmod -R 777 gralloctestgralloctest
GPU
GPU图形处理器, khdvk_3566b GPU适配是在//device/soc/rockchip/hardware/gpu目录下，目前采用的是rockchip提供闭源的bifrost gpu方案。
目录结构：
├── BUILD.gn├── lib64│ └── libmali-bifrost-g52-g2p0-ohos.so├── lib│ └── libmali-bifrost-g52-g2p0-ohos.so└── include └── gbm.h
gpu编译的内容，我们来看下BUILD.gn的内容，其中我们预编译了libmali-bifrost-g52-g2p0-ohos.so动态库，khdvk_3566b是arm64位的，所以编译了lib64目录下的libmali-bifrost-g52-g2p0-ohos.so动态库。其中gup模块符号链接libEGL.so、libGLESv1.so、libGLESv2.so、libGLESv3.so、libmali.so.0、libmali.so.1动态库的符号。
import("//build/ohos.gni")import("//build/ohos/ndk/ndk.gni") config("libmali-bifrost-g52-g2p0-ohos") { include_dirs = [ "include" ] cflags = [ "-Wno-incompatible-pointer-types", "-Werror", "-Wimplicit-function-declaration", "-Wno-error=unused-variable", ] cflags = []} ohos_prebuilt_shared_library("mali-bifrost-g52-g2p0-ohos") { if (target_cpu == "arm") { source = "lib/libmali-bifrost-g52-g2p0-ohos.so" } else if (target_cpu == "arm64") { source = "lib64/libmali-bifrost-g52-g2p0-ohos.so" } # decoupling system.img and vendor.img install_images = [ chipset_base_dir ] relative_install_dir = "chipsetsdk" subsystem_name = "rockchip_products" part_name = "rockchip_products" install_enable = true symlink_target_name = [ "libEGL.so", "libGLESv1.so", "libGLESv2.so", "libGLESv3.so", "libmali.so.0", "libmali.so.1", ]}
TOUCH PANEL
常见的INPUT设备有键盘、鼠标、游戏杆、Touch Screen等。Touch 设备与主机通讯采用标准 I2C 总线，触屏 IC 提供中断支持，提高了触屏数据的实时性。本项目的触摸屏器件IC 为 GT911。
驱动框架模型
INPUT驱动模型

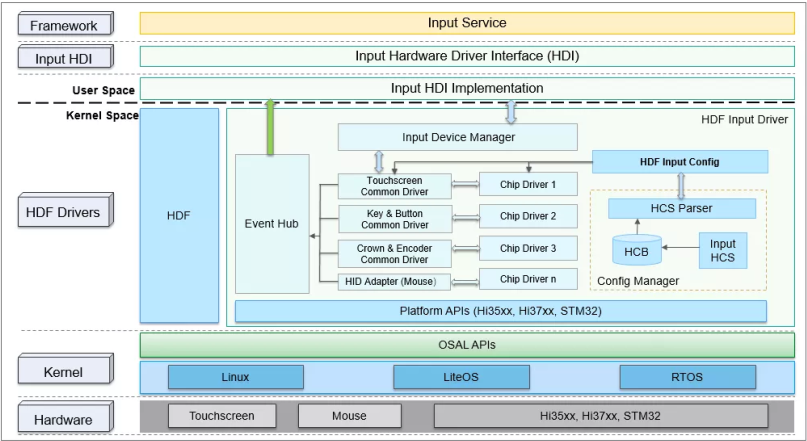

INPUT 驱动模型核心部分由设备管理层、公共驱动层、器件驱动层组成。
（1）设备管理层：为各类输入设备驱动提供input设备的注册、注销接口，同时统一管理 input 设备列表；
（2）平台驱动层：指各类input设备的公共抽象驱动（例如触摸屏的公共驱动），负责对板级硬件进行初始化、硬件中断处理、向manager注册input设备等；
（3）器件驱动层：指各器件厂家的差异化驱动，通过适配平台驱动预留的差异化接口，实现器件驱动开发量最小化。
HDI接口层框架图
INPUT驱动提供给系统服务Input Service可直接调用的驱动能力接口，按照属性分类三类：input设备管理模块、input数据上报模块、input业务控制模块，HDI接口主要包括如下三大类：
- input设备管理模块：管理输入设备，包括输入设备的打开、关闭、设备列表信息获取等；
- input数据上报模块：负责输入事件的上报，包括注册、注销数据上报回调函数等；
- input业务控制模块：提供input设备的业务控制接口，包括获取器件信息及设备类型、设置电源状态等。
HDF驱动适配
HCS配置
配置设备描述信息，在device_info.hcs中添加device_touch_chip：
input :: host { hostName = "input_host"; priority = 100; device_input_manager :: device { // Input管理层设备描述信息 device0 :: deviceNode { policy = 2; priority = 100; preload = 0; permission = 0660; moduleName = "HDF_INPUT_MANAGER"; serviceName = "hdf_input_host"; deviceMatchAttr = ""; } } device_hdf_touch :: device { // Input公共驱动层设备描述信息 device0 :: deviceNode { policy = 2; priority = 120; preload = 0; permission = 0660; moduleName = "HDF_TOUCH"; serviceName = "hdf_input_event1"; deviceMatchAttr = "touch_device1"; } } device_touch_chip :: device { // Input器件驱动层信息 device0 :: deviceNode { policy = 0; priority = 130; preload = 0; permission = 0660; moduleName = "HDF_TOUCH_GT911"; serviceName = "hdf_touch_gt911_service"; deviceMatchAttr = "zsj_gt911_5p5"; } } device_hdf_hid :: device { device0 :: deviceNode { policy = 2; priority = 200; preload = 0; permission = 0660; moduleName = "HDF_HID"; } } }
配置Touch器件信息，在input_config.hcs中添加器件的特性：
chipConfig { template touchChip { match_attr = ""; chipName = "gt911"; vendorName = "zsj"; chipInfo = "AAAA11222"; busType = 0; deviceAddr = 0x5D; irqFlag = 2; maxSpeed = 400; chipVersion = 0; //parse Coord TypeA powerSequence { /* [type, status, dir , delay] <type> 0:none 1:vcc-1.8v 2:vci-3.3v 3:reset 4:int <status> 0:off or low 1:on or high 2:no ops <dir> 0:input 1:output 2:no ops <delay> meanings delay xms, 20: delay 20ms */ powerOnSeq = [4, 0, 1, 5, 3, 0, 1, 10, 3, 1, 1, 60, 4, 2, 0, 50]; suspendSeq = [3, 0, 2, 10]; resumeSeq = [3, 1, 2, 10]; powerOffSeq = [3, 0, 2, 10, 1, 0, 2, 20]; } } chip0 :: touchChip { match_attr = "zsj_gt911_5p5"; chipInfo = "ZIDN45100"; chipVersion = 0; } }
适配文件
Touch驱动适配涉及的文件及目录：
1、 编辑 Makefile 文件：./drivers/adapter/khdf/linux/model/input/Makefile
2、 公共配置文件：./vendor/kaihong/khdvk_3566b/hdf_config/khdf/device_info/device_info.hcs
3、 私有配置文件：./vendor/kaihong/khdvk_3566b/hdf_config/khdf/input/input_config.hcs
4、 驱动：drivers\framework\model\input\driver\touchscreen
HDF驱动模型高度抽象集成，TP驱动的适配主要是器件驱动层的适配，首先需要明确TP所需要的软硬件资源。
TP模组需要主机上的如下硬件资源：
1.中断引脚
2.Reset引脚
3.使用的哪一组i2c，从设备的地址是什么
4.TP的初始化固件（通常由IC厂商提供）
5.触摸屏的分辨率
TP模组需要依赖主机上的如下软件资源：
1.Hdf gpio子系统 用于设置gpio pin脚以及一些中断资源
2.Hdf i2c 子系统 用于进行i2c通信
3.Input模型
器件差异化接口适配，示例代码路径：
./drivers/framework/model/input/driver/touchscreen/Touch_gdi_gt911.c static struct TouchChipOps g_gt911ChipOps = { // 器件IC接口 .Init = ChipInit, // 初始化 .Detect = ChipDetect, // 器件检测 .Resume = ChipResume, // 唤醒 .Suspend = ChipSuspend, // 休眠 .DataHandle = ChipDataHandle, // 器件数据读取 .UpdateFirmware = UpdateFirmware, // 固件升级 .SetAbility = SetAbility, // 配置};
器件驱动初始化及HDF注册，示例代码路径：
./drivers/framework/model/input/driver/touchscreen/touch_jdi_gt911.c static int32_t HdfGoodixChipInit(struct HdfDeviceObject *device){ ... /* 器件配置结构体内存申请、配置信息解析及挂载 */ chipCfg = ChipConfigInstance(device); ... /* 器件实例化 */ chipDev = ChipDeviceInstance(); ... /* 器件信息挂载及器件私有操作挂载 */ chipDev->chipCfg = chipCfg; chipDev->ops = &g_gt911ChipOps; ... /* 注册器件驱动至平台驱动 */ RegisterChipDevice(chipDev); ...} struct HdfDriverEntry g_touchGoodixChipEntry = { .moduleVersion = 1, .moduleName = "HDF_TOUCH_GT911", .Init = HdfGoodixChipInit, // 器件驱动初始化函数 .Release = HdfGoodixChipRelease,};HDF_INIT(g_touchGoodixChipEntry); // 注册器件驱动至HDF框架
代码分布
/drivers/peripheral/input/drivers/framework/model/input
OpenHarmony Camera HDF驱动框架概述

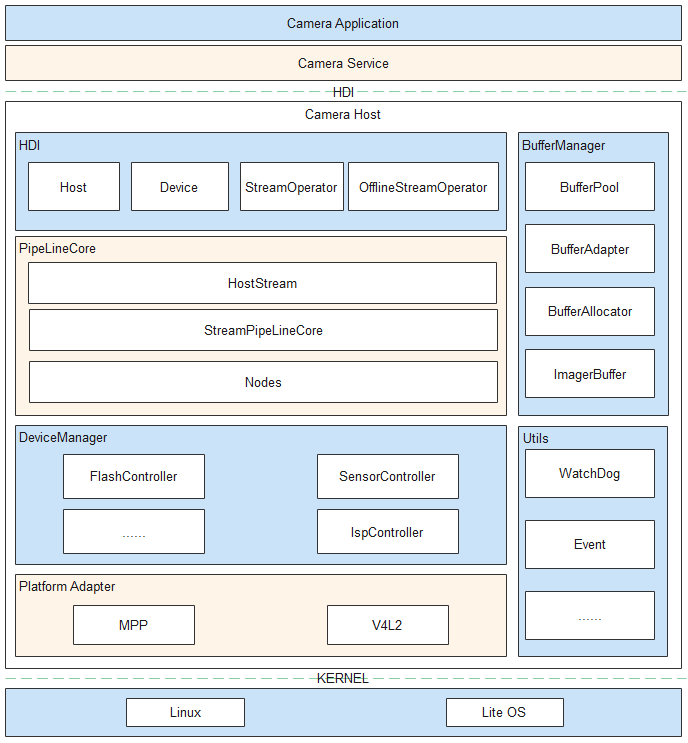

OpenHarmony Camera驱动模型结构
- HDI Implementation：对上实现HDI接口，向下调用框架层的接口，完成HDI接口任务的转发。
- Buffer Manager：屏蔽不同内存管理的差异，为子系统提供统一的操作接口，同时提供buffer轮转的功能。
- Pipeline Core：解析HCS配置完成pipeline的搭建，调度pipeline中的各个node完成流的处理
- Device Manager：通过调用底层硬件适配层接口，实现查询控制底层设备、枚举监听底层设备的功能
- Platform Adaption：屏蔽硬件差异，为Device Manager提供统一的操作底层硬件的能力
CameraService 进程
CameraService源码目录为：foundation/multimedia/camera_standard，camera app通过camera service与hal层进行交互
├── bundle.json├── figures├── frameworks camera frameworks部分，支持js和native转换│ ├── js│ └── native├── hisysevent.yaml├── interfaces CameraService接口│ ├── inner_api│ └── kits├── LICENSE├── OAT.xml├── README.md├── README_zh.md├── sa_profile CameraService进程加载配置文件│ ├── 3008.xml│ └── BUILD.gn└── services CameraService启动相关 ├── camera_service └── etc
CameraService启动入口在foundation/multimedia/camera_standard/services/etc/camera_service.cfg进行启动配置
"services" : [{ "name" : "camera_service", "path" : ["/system/bin/sa_main", "/system/profile/camera_service.xml"], "uid" : "cameraserver", "gid" : ["system", "shell"], "secon" : "u:r:camera_service:s0" }]
Camera驱动框架介绍
###Camera驱动整体架构
camera驱动源码分布
Camera 驱动框架所在的仓为：drivers_peripheral，源码目录为：“drivers/peripheral/camera”。
├── bundle.json├── figures│ ├── Camera模块驱动模型.png│ └── logic-view-of-modules-related-to-this-repository_zh.png├── hal│ ├── adapter #平台适配层，适配平台│ ├── buffer_manager│ ├── BUILD.gn #Camera驱动框架构建入口│ ├── camera.gni #定义组件所使用的全局变量│ ├── device_manager│ ├── hdi_impl│ ├── include│ ├── init #demo sample│ ├── pipeline_core│ ├── test #测试代码│ └── utils├── hal_c #为海思平台提供专用C接口│ ├── BUILD.gn│ ├── camera.gni│ ├── hdi_cif│ └── include├── interfaces #HDI接口│ ├── hdi_ipc│ ├── hdi_passthrough│ ├── include│ └── metadata└── README_zh.md
Camera Host HDF驱动
###配置文件
Camera Host HDF配置相关在“vendor/kaihong/khdvk_3566b/hdf_config/uhdf/device_info.hcs”
hdi_server :: host { hostName = "camera_host"; priority = 50; caps = ["DAC_OVERRIDE", "DAC_READ_SEARCH"]; camera_device :: device { device0 :: deviceNode { policy = 2; priority = 100; moduleName = "libcamera_hdi_impl.z.so"; serviceName = "camera_service"; } } ... }
其中主要参数说明如下：
- hostName = “camera_host”：camera host节点，该节点为一个独立进程，如果需要独立进程，新增属于自己的host节点
- policy = 2：服务发布策略，Camera使用HDI服务，需设置为2
- moduleName：camera host驱动实现库名
- serviceName：服务名称，请保持全局唯一性，后面HDF Manager会根据这个名称拉起camera hdf
###camera host服务启动 camera host 服务由hdf_devhost启动，配置文件存放于vendor/etc/init/hdf_devhost.cfg
{ "name" : "camera_host", "path" : ["/vendor/bin/hdf_devhost", "8", "camera_host"], "uid" : "camera_host", "gid" : ["camera_host"], "caps" : ["DAC_OVERRIDE", "DAC_READ_SEARCH"], "secon" : "u:r:camera_host:s0" }
###Camera host驱动实现 代码路径：drivers/peripheral/camera/interfaces/hdi_ipc/server/src/camera_host_driver.cpp
驱动入口结构体，后面将该结构体注册进HDF框架中
struct HdfDriverEntry g_cameraHostDriverEntry = { .moduleVersion = 1, .moduleName = "camera_service", .Bind = HdfCameraHostDriverBind, .Init = HdfCameraHostDriverInit, .Release = HdfCameraHostDriverRelease,};
消息发布服务
static int32_t CameraServiceDispatch(struct HdfDeviceIoClient *client, int cmdId, struct HdfSBuf *data, struct HdfSBuf *reply){ HdfCameraService *hdfCameraService = CONTAINER_OF(client->device->service, HdfCameraService, ioservice); return CameraHostServiceOnRemoteRequest(hdfCameraService->instance, cmdId, data, reply);}
参数说明：
client：HdfDeviceIoClient设备句柄cmdId：请求消息命令字data：其他服务或者IO请求数据reply：存储返回消息内容数据
绑定服务：初始化设备服务对象和资源对象
int HdfCameraHostDriverBind(HdfDeviceObject *deviceObject){ ... hdfCameraService->ioservice.Dispatch = CameraServiceDispatch; hdfCameraService->ioservice.Open = nullptr; hdfCameraService->ioservice.Release = nullptr; hdfCameraService->instance = CameraHostStubInstance(); deviceObject->service = &hdfCameraService->ioservice; return HDF_SUCCESS;}
相关说明：
hdfCameraService->ioservice.Dispatch：注册消息分发服务接口hdfCameraService->instance：创建camerahost实例
驱动初始化函数： 探测并初始化驱动程序
int HdfCameraHostDriverInit(struct HdfDeviceObject *deviceObject){ return HDF_SUCCESS;}
驱动资源释放函数 ： 如已经绑定的设备服务对象
void HdfCameraHostDriverRelease(HdfDeviceObject *deviceObject){ if (deviceObject == nullptr || deviceObject->service == nullptr) { HDF_LOGE("%{public}s deviceObject or deviceObject->service is NULL!", __FUNCTION__); return; } HdfCameraService *hdfCameraService = CONTAINER_OF(deviceObject->service, HdfCameraService, ioservice); if (hdfCameraService == nullptr) { HDF_LOGE("%{public}s hdfCameraService is NULL!", __FUNCTION__); return; } OsalMemFree(hdfCameraService);}
设备创建不成功，关闭服务，释放相关资源
DeviceManager

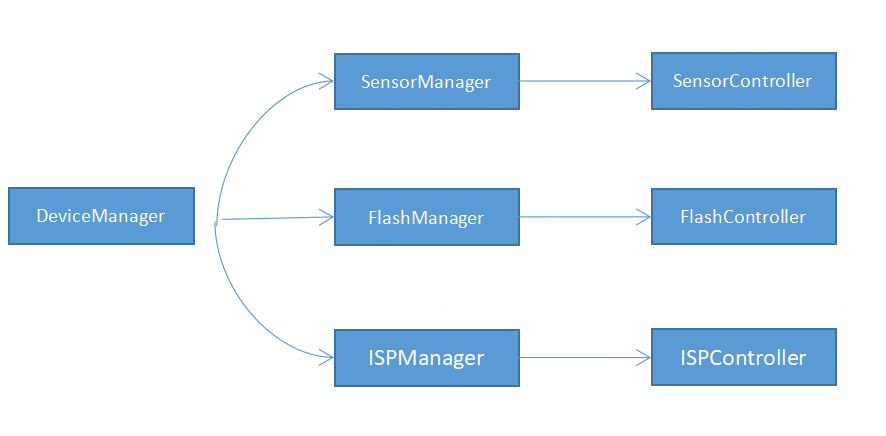

创建SensorManager、FlashManager、ISPManager管理相应的设备。
SensorManager sensor Manager结构如下
class SensorManager : public IManager {public: SensorManager(); explicit SensorManager(ManagerId managerId); virtual ~SensorManager(); RetCode CreateController(ControllerId controllerId, std::string hardwareName); RetCode DestroyController(ControllerId controllerId, std::string hardwareName); std::shared_ptr<IController> GetController(ControllerId controllerId, std::string hardwareName); void Configure(std::shared_ptr<CameraMetadata> meta); RetCode Start(std::string hardwareName, int buffCont, DeviceFormat& format); RetCode Stop(std::string hardwareName); RetCode PowerUp(std::string hardwareName); RetCode PowerDown(std::string hardwareName); std::shared_ptr<ISensor> GetSensor(std::string sensorName); RetCode SendFrameBuffer(std::shared_ptr<FrameSpec> buffer, std::string hardwareName); void SetAbilityMetaDataTag(std::vector<int32_t> abilityMetaDataTag, std::string hardwareName); void SetNodeCallBack(const NodeBufferCb cb, std::string hardwareName); void SetMetaDataCallBack(const MetaDataCb cb, std::string hardwareName); private: bool CheckCameraIdList(std::string hardwareName); std::vector<std::shared_ptr<SensorController>> sensorList_;};}
PowerUp为上电接口，OpenCamera时调用此接口进行设备上电操作
PowerDown为下电接口，CloseCamera时调用此接口进行设备下电操作
Configures为Metadata下发接口，如需设置metadata参数到硬件设备，可实现此接口进行解析及下发
Start为硬件模块使能接口，pipeline中的各个node进行使能的时候，会去调用，可根据需要定义实现，比如sensor的起流操作就可放在此处进行实现，Stop和Start为相反操作，可实现停流操作
SendFrameBuffer为每一帧buffer下发接口，所有和驱动进行buffer交互的操作，都是通过此接口进行的
SetNodeCallBack为pipeline，通过此接口将buffer回调函数设置到devicemanager
SetMetaDataCallBack为metadata回调接口，通过此接口将从底层获取的metadata数据上报给上层
BufferCallback上传每一帧已填充数据buffer的接口，通过此接口将buffer上报给pipeline
SetAbilityMetaDataTag设置需要从底层获取哪些类型的metadata数据，因为框架支持单独获取某一类型或多类型的硬件设备信息，所以可以通过此接口，获取想要的metadata数据
Camera Sensor Controller结构如下：
class SensorController : public IController {public: SensorController(); explicit SensorController(std::string hardwareName); virtual ~SensorController(); RetCode Init(); RetCode PowerUp(); RetCode PowerDown(); RetCode Configure(std::shared_ptr<CameraMetadata> meta); RetCode Start(int buffCont, DeviceFormat& format); RetCode Stop(); ... void SetMetaDataCallBack(MetaDataCb cb) override; void BufferCallback(std::shared_ptr<FrameSpec> buffer); void SetAbilityMetaDataTag(std::vector<int32_t> abilityMetaDataTag); RetCode GetAbilityMetaData(std::shared_ptr<CameraMetadata> meta); RetCode Flush(int32_t streamId); ... };
PowerUp下发命令给v4l2 dev去操作实际设备进行上电操作 PowerDown下发命令给v4l2 dev去操作实际设备进行下电操作 同理其他操作参考SensorManager. ####FlashManager Flash Manger结构如下：
class FlashManager : public IManager {public: FlashManager(); explicit FlashManager(ManagerId managerId); virtual ~FlashManager(); RetCode CreateController(ControllerId controllerId, std::string hardwareName); std::shared_ptr<IController> GetController(ControllerId controllerId, std::string hardwareName); RetCode PowerUp(std::string hardwareName); RetCode PowerDown(std::string hardwareName); void Configure(std::shared_ptr<CameraMetadata> meta); void SetAbilityMetaDataTag(std::vector<int32_t> abilityMetaDataTag, std::string hardwareName) { (void)abilityMetaDataTag; (void)hardwareName; return; } RetCode SetFlashlight(FlashMode flashMode, bool enable, std::string hardwareName);private: bool CheckCameraIdList(std::string hardwareName); std::vector<std::shared_ptr<FlashController>> flashList_;}
Flash controller结构如下：
class FlashController : public IController {public: FlashController(); explicit FlashController(std::string hardwareName); virtual ~FlashController(); RetCode Init(); RetCode PowerUp(); RetCode PowerDown(); RetCode Configure(std::shared_ptr<CameraMetadata> meta) { (void)meta; return RC_OK; } RetCode SetFlashlight(FlashMode flashMode, bool enable); void SetAbilityMetaDataTag(std::vector<int32_t> abilityMetaDataTag); RetCode GetAbilityMetaData(std::shared_ptr<CameraMetadata> meta);private: std::mutex startVolock_; bool startVoState_ = false;}
ISPManager ISP Manager结构如下
class IspManager : public IManager {public: IspManager(); explicit IspManager(ManagerId managerId); virtual ~IspManager(); RetCode CreateController(ControllerId controllerId, std::string hardwareName); std::shared_ptr<IController> GetController(ControllerId controllerId, std::string hardwareName); void Configure(std::shared_ptr<CameraMetadata> meta); RetCode Start(std::string hardwareName); RetCode Stop(std::string hardwareName); RetCode PowerUp(std::string hardwareName); RetCode PowerDown(std::string hardwareName); void SetAbilityMetaDataTag(std::vector<int32_t> abilityMetaDataTag, std::string hardwareName) { (void)abilityMetaDataTag; (void)hardwareName; return; }private: bool CheckCameraIdList(std::string hardwareName); std::vector<std::shared_ptr<IspController>> ispList_;};
ISP controller结构如下
class IspController : public IController {public: IspController(); explicit IspController(std::string hardwareName); virtual ~IspController(); RetCode Init(); RetCode Configure(std::shared_ptr<CameraMetadata> meta); RetCode PowerUp(); RetCode PowerDown(); RetCode Stop(); RetCode Start(); void SetAbilityMetaDataTag(std::vector<int32_t> abilityMetaDataTag) { (void)abilityMetaDataTag; return; } RetCode GetAbilityMetaData(std::shared_ptr<CameraMetadata> meta) { (void)meta; return RC_OK; }private: std::mutex startIsplock_; bool startIspState_ = false;}
PlatForm Adapter

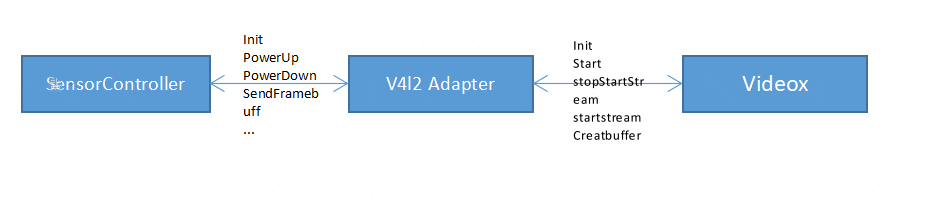

这部分通过V4l2框架对video设备进行管理，包括对相应设备的打开、启动/关闭数据流、设置/获取图像格式等等
源代码 V4l2 Adapter 源码位于driver/peripheral/camera/hal/adapter/platform/v4l2/src/driver_adapter 部分关键函数如下：
class HosV4L2Dev {public: ... RetCode start(const std::string& cameraID); RetCode stop(const std::string& cameraID); RetCode CreatBuffer(const std::string& cameraID, const std::shared_ptr<FrameSpec>& frameSpec); RetCode StartStream(const std::string& cameraID); RetCode QueueBuffer(const std::string& cameraID, const std::shared_ptr<FrameSpec>& frameSpec); RetCode ReleaseBuffers(const std::string& cameraID); RetCode StopStream(const std::string& cameraID); RetCode SetCallback(BufCallback cb); static RetCode Init(std::vector<std::string>& cameraIDs); static std::map<std::string, std::string> deviceMatch; private: std::shared_ptr<HosV4L2Buffers> myBuffers_ = nullptr; std::shared_ptr<HosV4L2Streams> myStreams_ = nullptr; std::shared_ptr<HosFileFormat> myFileFormat_ = nullptr; std::shared_ptr<HosV4L2Control> myControl_ = nullptr; ... enum v4l2_memory memoryType_ = V4L2_MEMORY_USERPTR; enum v4l2_buf_type bufferType_ = V4L2_BUF_TYPE_PRIVATE;};
PipeLineCore

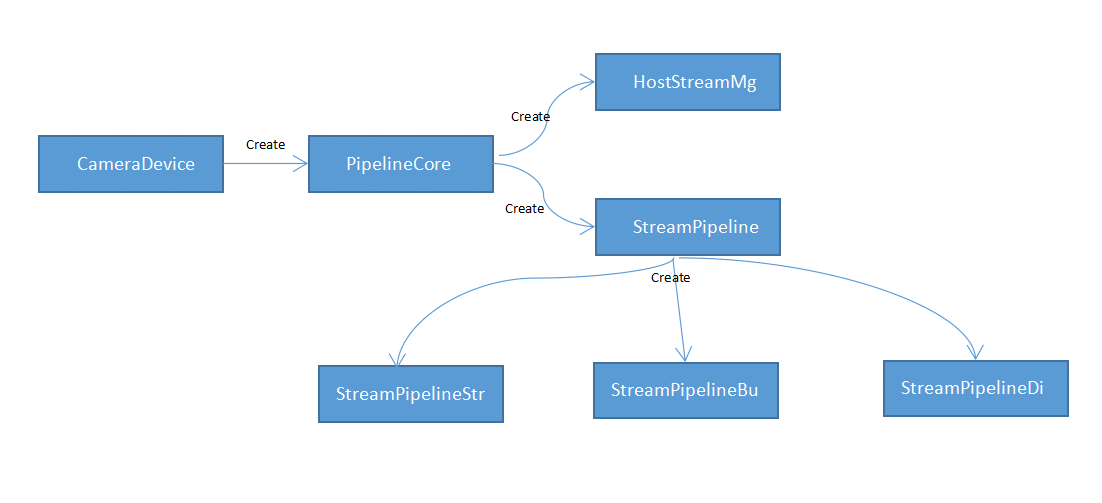

这个模块解析HCS配置完成pipeline的搭建，调度pipeline中的各个node完成流的处理
IPP算法加载 IPP是pipeline 中的一个算法插件模块，由ippnode加载，对流数据进行算法处理，ippnode支持同时多路数据输入，只支持一路数据输出。
vendor/kaihong/khdvk_3566b/hdf_config/uhdf/camera/pipeline_core/ipp_algo_config.hcs为算法插件配置文件，后面有新的算法库需要在这里添加相关内容，添加模板如下：
root { module="sample"; ipp_algo_config { algo1 { name = "example"; description = "example algorithm"; path = "libcamera_ipp_algo_example.z.so"; mode = "IPP_ALGO_MODE_NORMAL"; } }}
name:算法插件名称 description:描述算法插件的功能 path:算法插件所在路径 mode:算法插件所运行的模式
算法插件可运行的模式由 drivers/peripheral/camera/hal/pipeline_core/ipp/include/ipp_algo.h中的IppAlgoMode提供，可以根据需要进行扩展。
enum IppAlgoMode { IPP_ALGO_MODE_BEGIN, IPP_ALGO_MODE_NORMAL = IPP_ALGO_MODE_BEGIN, IPP_ALGO_MODE_BEAUTY, IPP_ALGO_MODE_HDR, IPP_ALGO_MODE_END };
算法插件由device/board/kaihong/khdvk_3566b/camera/BUILD.gn文件进行编译，算法插件需实现如下接口（接口由ipp_algo.h指定）供ippnode调用:
typedef struct IppAlgoFunc { int (*Init)(IppAlgoMeta* meta); int (*Start)(); int (*Flush)(); int (*Process)(IppAlgoBuffer* inBuffer[], int inBufferCount, IppAlgoBuffer* outBuffer, IppAlgoMeta* meta); int (*Stop)();} IppAlgoFunc;
Init : 算法插件初始化接口，在起流前被ippnode调用，其中IppAlgoMeta定义在ipp_algo.h 中，为ippnode和算法插件提供非图像数据的传递通道，如当前运行的场景，算法处理后输出的人脸坐标等等，可根据实际需求进行扩展
Start：开始接口，起流时被ippnode调用
Flush：刷新数据的接口，停流之前被ippnode调用。此接口被调用时，算法插件需尽可能快地停止处理
Process: 数据处理接口，每帧数据都通过此接口输入至算法插件进行处理。inBuffer是一组输入buffer，inBufferCount是输入buffer的个数，outBuffer是输出buffer，meta是算法处理时产生的非图像数据，IppAlgoBuffer在ipp_algo.h中定义
Stop：停止处理接口，停流时被ippnode调用
下边代码中的id指的是和ippnode对应的port口id，比如inBuffer[0]的id为0，则对应的是ippnode 的第0个输入port口。需要注意的是outBuffer可以为空，此时其中一个输入buffer 被ippnode作为输出buffer传递到下个node，inBuffer至少有一个buffer不为空。输入输出buffer 由pipeline配置决定。 比如在普通预览场景无算法处理且只有一路拍照数据传递到ippnode的情况下，输入buffer只有一个，输出buffer为空，即对于算法插件输入buffer 进行了透传； 比如算法插件进行两路预览图像数据进行合并的场景，第一路buffer需要预览送显示。把第二路图像拷贝到第一路的buffer即可，此时输入buffer有两个，输出buffer为空； 比如在算法插件中进行预览数据格式转换的场景，yuv转换为RGBA，那么只有一个yuv格式的输入buffer的情况下无法完成RGBA格式buffer的输出，此时需要一个新的buffer，那么ippnode的输出port口buffer作为outBuffer传递到算法插件。也即输入buffer只有一个，输出buffer也有一个。
typedef struct IppAlgoBuffer { void* addr; unsigned int width; unsigned int height; unsigned int stride; unsigned int size; int id; } IppAlgoBuffer;
camera HDF驱动适配 ###rk3566rp camera HDF驱动编译选项添加 camera HDF驱动的配置位于drivers/peripheral/camera/hal/camera.gni中，内容如下：
if (defined(ohos_lite)) { import("//build/lite/config/component/lite_component.gni") import("//device/board/hisilicon/hispark_taurus/device.gni")} else { import("//build/ohos.gni") import("//vendor/$product_company/$product_name/product.gni")} camera_path = "//drivers/peripheral/camera/hal"current_path = "."enable_camera_device_utest = false use_hitrace = falseif (use_hitrace) { defines += [ "HITRACE_LOG_ENABLED" ]} if (defined(ohos_lite)) { defines += [ "CAMERA_BUILT_ON_OHOS_LITE" ]}
根据编译配置可以找到对应的vendor/kaihong/khdvk_3566b/product.gni，从中获取到实际的文件是device/board/kaihong/khdvk_3566b/device.gni，后面修改入口基于这里
soc_company = "rockchip"soc_name = "rk3566" import("//device/soc/${soc_company}/${soc_name}/soc.gni") import("//build/ohos.gni")if (!defined(defines)) { defines = []}product_config_path = "//vendor/${product_company}/${device_name}"board_camera_path = "//device/board/${product_company}/khdvk_3566b/camera" camera_product_name_path = "//vendor/${product_company}/${device_name}"camera_device_name_path = "//device/board/${product_company}/khdvk_3566b"is_support_v4l2 = trueif (is_support_v4l2) { is_support_mpi = false defines += [ "SUPPORT_V4L2" ] chipset_build_deps = "$camera_device_name_path/camera:chipset_build" camera_device_manager_deps = "$camera_device_name_path/camera/device_manager:camera_device_manager" camera_pipeline_core_deps = "$camera_device_name_path/camera/pipeline_core:camera_pipeline_core"}
最终这里的配置文件里的参数将被drivers/peripheral/camera/hal/BUILD.gn使用。 ###HCS配置文件介绍 camera的配置文件位于vendor/kaihong/khdvk_3566b/hdf_config/uhdf/camera/
目录结构如下：
├── hdi_impl│ ├── camera_host_config.hcs└── pipeline_core ├── config.hcs ├── ipp_algo_config.hcs └── params.hcs
Camera所有配置文件使用系统支持的HCS类型的配置文件，HCS类型的配置文件，在编译时，会转成HCB文件，最终烧录到开发板里的配置文件即为HCB格式，代码中通过HCS解析接口解析HCB文件，获取配置文件中的信息。
ohos_prebuilt_etc("camera_host_config.hcb") { deps = [ ":build_camera_host_config" ] hcs_outputs = get_target_outputs(":build_camera_host_config") source = hcs_outputs[0] relative_install_dir = "hdfconfig" install_images = [ chipset_base_dir ] subsystem_name = "hdf" part_name = "camera_device_driver"}
camera_host_config.hcs：配置当前camera支持的能力集,物理/逻辑Camera配置、能力配置，此处的物理/逻辑Camera配置，需要在hal内部使用，逻辑Camera及能力配置需要上报给上层，这里需要根据设备实际支持的属性进行相应的修改。 这里的键值对参考文件drivers/peripheral/camera/hal/hdi_impl/include/camera_host/metadata_enum_map.h
ability_01 :: ability { logicCameraId = "lcam001"; physicsCameraIds = [ "CAMERA_FIRST", "CAMERA_SECOND" ]; metadata { aeAvailableAntiBandingModes = [ "OHOS_CAMERA_AE_ANTIBANDING_MODE_OFF" ]; aeAvailableModes = ["OHOS_CAMERA_AE_MODE_OFF"]; availableFpsRange = [30, 30]; cameraPosition = "OHOS_CAMERA_POSITION_FRONT"; cameraType = "OHOS_CAMERA_TYPE_WIDE_ANGLE"; cameraConnectionType ="OHOS_CAMERA_CONNECTION_TYPE_BUILTIN"; faceDetectMaxNum = "10"; aeCompensationRange = [0, 0]; aeCompensationSteps = [0, 0]; availableAwbModes = [ "OHOS_CAMERA_AWB_MODE_OFF" ]; ... }
vendor/kaihong/khdvk_3566b/hdf_config/uhdf/camera/pipeline_core/config.hcs为pipeline的连接方式，按场景划分每一路流由哪些Node组成，其连接方式是怎样的。
normal_preview :: pipeline_spec { name = "normal_preview"; v4l2_source :: node_spec { name = "v4l2_source#0"; status = "new"; out_port_0 :: port_spec { name = "out0"; peerPortName = "in0"; peerPortNodeName = "sink#0"; direction = 1; width = 0; height = 0; format = 0; } } sink :: node_spec { name = "sink#0"; status = "new"; streamType = "preview"; in_port_0 :: port_spec { name = "in0"; peerPortName = "out0"; peerPortNodeName = "v4l2_source#0"; direction = 0; } }}
上面为preview场景的示例，normal_preview为该场景的名称，source和sink为Node，source为数据数据源端，sink为末端，source为第一个node，node的名称是source#0，status、in/out_port分别为Node状态及输入/输出口的配置。
以in_port_0为例，name = “in0”代表它的输入为“port0”，它的对端为source node的port口out0口，direction为它的源Node和对端Node是否为直连方式。如新添加芯片产品，必须按实际连接方式配置此文件。
新增功能node时需继承NodeBase类，且在cpp文件中注册该node。具体可参考//drivers/peripheral/camera/hal/pipeline_core/nodes/src下已经实现的node。
vendor/kaihong/khdvk_3566b/hdf_config/uhdf/camera/pipeline_core/param.hcs为场景、流类型名及其id定义，pipeline内部是以流id区分流类型的，所以此处需要添加定义。
root { module = ""; template stream_info { id = 0; name = ""; } template scene_info { id = 0; name = ""; } priview :: stream_info { id = 0; name = "preview"; } video :: stream_info { id = 1; name = "video"; } snapshot :: stream_info { id = 2; name = "snapshot"; } normal :: scene_info { id = 0; name = "normal"; } dual :: scene_info { id = 1; name = "dual"; }}
适配过程中遇到的问题 ###camera启动时无法出图排查方向
首先排查camera sensor有没有正常的上下电，初始化序列是否正确。 如果上述都正常，需要到HDF层面，看看设备配置是否正确，具体操作如下： 在ohos系统的上电启动过程中，camera host 服务进程调用InitSensors() -->SensorController::Init()–>HosV4L2Dev::Init()->HosFileFormat::V4L2MatchDevice()既ohos在初始化过程中就会去匹配camera实例与linux 驱动系统中的camera硬件，如果匹配则记录存下cameraId与/dev/videox的关系；所以在camera drive中一般需要修改的地方就是camera hardware的name与linux驱动的/dev/videox关系； 代码如下: cameraIDs向量组内是hdf支持的所以camera 的名称（string）； ./drivers/peripheral/camera/hal/adapter/platform/v4l2/src/device_manager/include/v4l2_device_manager.h定义的cameraId
std::vector<HardwareConfiguration> hardware = { {CAMERA_FIRST, DM_M_SENSOR, DM_C_SENSOR, (std::string) "bm2835 mmal"}, {CAMERA_FIRST, DM_M_ISP, DM_C_ISP, (std::string) "isp"}, {CAMERA_FIRST, DM_M_FLASH, DM_C_FLASH, (std::string) "flash"}, {CAMERA_SECOND, DM_M_SENSOR, DM_C_SENSOR, (std::string) "Imx600"}, {CAMERA_SECOND, DM_M_ISP, DM_C_ISP, (std::string) "isp"}, {CAMERA_SECOND, DM_M_FLASH, DM_C_FLASH, (std::string) "flash"}};
每个名称应与/dev/videox其中任意一个的capabilities中的driver name是一样的，只有一样的名称才能将hdf的camera name与/dev/videox绑定；
void HosFileFormat::V4L2MatchDevice(std::vector<std::string>& cameraIDs){ struct stat st = {}; char devName[16] = {0}; std::string name = DEVICENAMEX; int fd = 0; int rc = 0; for (auto &it : cameraIDs) { for (int i = 0; i < MAXVIDEODEVICE; ++i) { if ((sprintf_s(devName, sizeof(devName), "%s%d", name.c_str(), i)) < 0) { CAMERA_LOGE("%s: sprintf devName failed", __func__); } ... rc = V4L2GetCapability(fd, devName, it); if (rc == RC_ERROR) { close(fd); continue; } ... } }}
注意“(cameraId != std::string((char*)cap.driver)”比较cap中的名称是否相同。
RetCode HosFileFormat::V4L2GetCapability(int fd, const std::string& devName, std::string& cameraId){ struct v4l2_capability cap = {}; int rc = ioctl(fd, VIDIOC_QUERYCAP, &cap); if (rc < 0) { return RC_ERROR; } if (!(cap.capabilities & V4L2_CAP_STREAMING)) { return RC_ERROR; } if (!((cap.capabilities & V4L2_CAP_VIDEO_CAPTURE_MPLANE) || (cap.capabilities & V4L2_CAP_VIDEO_CAPTURE))) { return RC_ERROR; } if (cameraId != std::string((char*)cap.driver)) { return RC_ERROR; } std::lock_guard<std::mutex> l(HosV4L2Dev::deviceFdLock_); HosV4L2Dev::deviceMatch.insert(std::make_pair(std::string((char*)cap.driver), devName)); ... return RC_OK;}
看到这如果还有不知道从哪里开始入手 了解鸿蒙开发技术 、想要更深的 掌握鸿蒙开发技术 知识点的朋友们，或者是转行求职人员还在为 面试 问题而犯难的，可以动动手指进来参考一下针对 鸿蒙开发学习 而设计的系统性学习方案，涵盖基础入门到进阶 实战项目相关学习文档： 【鸿蒙开发学习指南】
这些内容是从初级>中级>高级的所有知识点，带你更快速了解基本编程逻辑，▶适合人群包括：零基础开发者、移动端转型者、物联网从业者、应届生/计算机专业。
BT
HCI接口
蓝牙整体硬件架构上分为主机（计算机或MCU）和主机控制器（BT蓝牙模组）两部分；通信遵循主机控制器接口（HCI），通常使用串口进行通信，如下所示：
HCI定义了如何交换命令，事件，异步和同步数据包。异步数据包（ACL）用于数据传输，而同步数据包（SCO）用于带有耳机和免提配置文件的语音。
硬件连接

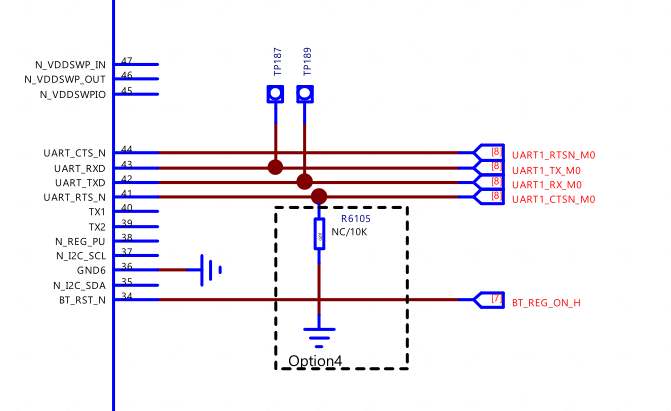

从RK3566芯片描述中看，该芯片并不没有集成WIFI/蓝牙功能，都需要外接蓝牙芯片才能支持蓝牙功能，这也符合上述逻辑架构。串口使用普通带流控串口即可，一般在原理图中可以看到对应的串口引脚：
可以看到使用的是UART1 M0，在设备树里就要使能对应的串口和pinctrl，同时还可以看到有几个管脚分别做电源和休眠控制。
wireless_bluetooth: wireless-bluetooth { compatible = "bluetooth-platdata"; clocks = <&rk817 1>; clock-names = "ext_clock"; //wifi-bt-power-toggle; uart_rts_gpios = <&gpio2 RK_PB5 GPIO_ACTIVE_LOW>; pinctrl-names = "default", "rts_gpio"; pinctrl-0 = <&uart1m0_rtsn &bt_host_wake_gpio &bt_poweren &bt_host_wake_irq>; pinctrl-1 = <&uart1_gpios>; BT,reset_gpio = <&gpio0 RK_PC1 GPIO_ACTIVE_HIGH>; BT,wake_gpio = <&gpio0 RK_PB6 GPIO_ACTIVE_HIGH>; BT,wake_host_irq = <&gpio0 RK_PB5 GPIO_ACTIVE_HIGH>; status = "okay"; }; wireless-bluetooth { uart1_gpios: uart1-gpios { rockchip,pins = <2 RK_PB5 RK_FUNC_GPIO &pcfg_pull_none>; }; bt_host_wake_irq: bt-host-wake-irq { rockchip,pins = <0 RK_PB5 RK_FUNC_GPIO &pcfg_pull_down>; }; bt_host_wake_gpio: bt-host-wake-gpio { rockchip,pins = <0 RK_PB6 RK_FUNC_GPIO &pcfg_pull_down>; }; bt_poweren: bt-poweren { rockchip,pins = <0 RK_PC1 RK_FUNC_GPIO &pcfg_pull_down>; }; }; &uart1 { status = "okay"; pinctrl-names = "default"; pinctrl-0 = <&uart1m0_xfer &uart1m0_ctsn>; };
蓝牙VENDORLIB适配
vendorlib是什么
vendorlib部署在主机侧，可以认为是主机侧对蓝牙芯片驱动层，屏蔽不同蓝牙芯片的技术细节。从代码层面解读，其主要功能有两个：
1、为协议栈提供蓝牙芯片之间的通道（串口的文件描述符）
2、提供特定芯片的具体控制方法
代码层面解读vendorlib
bt_vendor_lib.h 路径：
foundation/communication/bluetooth/services/bluetooth_standard/hardware/include
该文件定义了协议栈和vendor_lib交互接口，分为两组：
1、 vendorlib实现，协议栈调用
typedef struct { /** \* Set to sizeof(bt_vndor_interface_t) */ size_t size; /** \* Caller will open the interface and pass in the callback routines \* to the implemenation of this interface. */ int (*init)(const bt_vendor_callbacks_t* p_cb, unsigned char* local_bdaddr); /** \* Vendor specific operations */ int (*op)(bt_opcode_t opcode, void* param); /** \* Closes the interface */ void (*close)(void); } bt_vendor_interface_t;
协议栈启动时的基本流程如下：
1.1、协议栈动态打开libbt_vendor.z.so，并调用init函数，初始化vendorlib
1.2、协议栈调用op函数，分别调用BT_OP_POWER_ON、BT_OP_HCI_CHANNEL_OPEN、BT_OP_INIT三个opcode；原则上BT_OP_INIT成功后说明芯片初始化完成。
2、协议栈实现，vendorlib调用（回调函数）
typedef struct { /** \* set to sizeof(bt_vendor_callbacks_t) */ size_t size; /* notifies caller result of init request */ init_callback init_cb; /* buffer allocation request */ malloc_callback alloc; /* buffer free request */ free_callback dealloc; /* hci command packet transmit request */ cmd_xmit_callback xmit_cb; } bt_vendor_callbacks_t;
init_cb在BT_OP_INIT完成后调用
alloc/dealloc用于发送HCI消息时申请/释放消息控件
xmit_cb发送HCI Commands
vendor_lib实现的几个重要函数
1、 init函数
static int init(const bt_vendor_callbacks_t *p_cb, unsigned char *local_bdaddr) { /* * ... */ userial_vendor_init(); upio_init(); vnd_load_conf(VENDOR_LIB_CONF_FILE); /* store reference to user callbacks */ bt_vendor_cbacks = (bt_vendor_callbacks_t *)p_cb; /* This is handed over from the stack */ return memcpy_s(vnd_local_bd_addr, BD_ADDR_LEN, local_bdaddr, BD_ADDR_LEN); }
vendorlib被调用的第一个函数，vendorlib保存好协议栈的callback和mac地址即可。
2、 BT_OP_POWER_ON对应处理
观名知意，这个操作理论上需要拉高电源管脚电平；该函数中使用rfill设备来处理，并没有直接调用驱动拉高电平
int upio_set_bluetooth_power(int on) { int sz; int fd = -1; int ret = -1; char buffer = '0'; switch (on) { case UPIO_BT_POWER_OFF: buffer = '0'; break; case UPIO_BT_POWER_ON: buffer = '1'; break; default: return 0; } /* check if we have rfkill interface */ if (is_rfkill_disabled()) { return 0; } if (rfkill_id == -1) { if (init_rfkill()) { return ret; } } fd = open(rfkill_state_path, O_WRONLY); if (fd < 0) { return ret; } sz = write(fd, &buffer, 1); /* ... */ return ret; }
3、BT_OP_HCI_CHANNEL_OPEN对应处理
case BT_OP_HCI_CHANNEL_OPEN: { // BT_VND_OP_USERIAL_OPEN int(*fd_array)[] = (int(*)[])param; int fd, idx; fd = userial_vendor_open((tUSERIAL_CFG *)&userial_init_cfg); if (fd != -1) { for (idx = 0; idx < HCI_MAX_CHANNEL; idx++) (*fd_array)[idx] = fd; retval = 1; } /* retval contains numbers of open fd of HCI channels */ break;
userial_vendor_open函数打开串口设备（UART）得到文件描述符(fd)，通过op的参数param返回该fd
该串口设备在系统中的名字在vendor下的bluetooth相关目录中的bt_vendor_brcm.h文件定义了，本次开发板上设备为/dev/ttyS1
4、BT_OP_INIT对应处理
该操作码要求对蓝牙芯片进行初始化，具体要进行的处理和蓝牙芯片强相关。以本次调测的AP6xxx芯片为例，初始化过程中主要是下发蓝牙固件。
初始化结束后，必须调用init_cb回调函数（参见bt_vendor_callbacks_t）通知协议栈初始化结果，否则会阻塞协议栈线程导致蓝牙相关功能无法正常使用。协议栈的具体处理如下：
协议栈调用BT_OP_INIT后会等待信号量，该信号量由init_cb函数置位
static int HciInitHal() { int result = BT_NO_ERROR; g_waitHdiInit = SemaphoreCreate(0); int ret = g_hdiLib->hdiInit(&g_hdiCallbacks); if (ret == SUCCESS) { SemaphoreWait(g_waitHdiInit); } }
vendorlib移植问题
1、 vendorlib的so命名
vendorlib必须是libbt_vendor.z.so；因为协议栈打开动态链接库就是这个名字
2、 固件问题
开发时一定要关注芯片固件，有些蓝牙芯片可能无需升级固件，有些则必须升级固件, 不同型号的蓝牙对应固件也不一样；本次AP6xxx适配过程中最开始没有下发固件，导致蓝牙接收信号很差。固件下发时需要注意如下两点：
2.1、对于AP6xxx芯片，因为蓝牙芯片内并没有类似flash存储，要求芯片上下电后必须重新下发，固件要通过BUILD.gn把固件标记为prebuilt_etc
ohos_prebuilt_etc("BCM43430A1.hcd") { source = "//vendor/kaihong/RK3566-xx/bluetooth/BCM43430A1.hcd" install_images = [ vendor_base_dir ] relative_install_dir = "firmware" part_name = "kaihong_products" install_enable = true }
然后在device/kaihong/build中把固件打包在镜像中
"//vendor/kaihong/RK3566-xx/bluetooth:libbt_vendor", "//vendor/kaihong/RK3566-xx/bluetooth:BCM43430A1.hcd",
2.2、按照芯片本身的要求处理，最好能找到厂商的参考代码；以Broadcom系列芯片为例，其固件下发过程比较复杂，通过一个状态机驱动；共如下9个状态
/ Hardware Configuration State */ enum { HW_CFG_START = 1, HW_CFG_SET_UART_CLOCK, HW_CFG_SET_UART_BAUD_1, HW_CFG_READ_LOCAL_NAME, HW_CFG_DL_MINIDRIVER, HW_CFG_DL_FW_PATCH, HW_CFG_SET_UART_BAUD_2, HW_CFG_SET_BD_ADDR, HW_CFG_READ_BD_ADDR };
在收到BT_OP_INIT后初始化状态机，然后发送HCI_REST命令，切换状态为HW_CFG_START；
void hw_config_start(void) { HC_BT_HDR *p_buf = NULL; uint8_t *p; hw_cfg_cb.state = 0; hw_cfg_cb.fw_fd = -1; hw_cfg_cb.f_set_baud_2 = FALSE; if (bt_vendor_cbacks) { p_buf = (HC_BT_HDR *)bt_vendor_cbacks->alloc(BT_HC_HDR_SIZE + HCI_CMD_PREAMBLE_SIZE); } if (p_buf) { p_buf->event = MSG_STACK_TO_HC_HCI_CMD; p_buf->offset = 0; p_buf->layer_specific = 0; p_buf->len = HCI_CMD_PREAMBLE_SIZE; p = (uint8_t *)(p_buf + 1); UINT16_TO_STREAM(p, HCI_RESET); *p = 0; hw_cfg_cb.state = HW_CFG_START; bt_vendor_cbacks->xmit_cb(HCI_RESET, p_buf); } else { if (bt_vendor_cbacks) { HILOGE("vendor lib fw conf aborted [no buffer]"); bt_vendor_cbacks->init_cb(BTC_OP_RESULT_FAIL); } } }
收到芯片返回的HCI_RESET完成事件后，继续切换到下一个状态机并发送下一个COMMAND，一直到状态机完成固件下发。
详细实现请参见hw_config_cback函数。
3、 关注系统间接口差异
不同系统的接口可能有一些细微差异，需要重点关注；对比安卓和OHOS的接口，vendorlib调用xmit_cb发送HCI命令的函数定义略有差异
安卓：
/* define callback of the cmd_xmit_cb * The callback function which HCI lib will call with the return of command complete packet. Vendor lib is responsible for releasing the buffer passed in at the p_mem parameter by calling dealloc callout function. */ typedef void (*tINT_CMD_CBACK)(void* p_mem); typedef uint8_t (*cmd_xmit_cb)(uint16_t opcode, void* p_buf, tINT_CMD_CBACK p_cback); OHOS： /** hci command packet transmit callback Vendor lib calls cmd_xmit_cb function in order to send a HCI Command packet to BT Controller. * The opcode parameter gives the HCI OpCode (combination of OGF and OCF) of HCI Command packet. For example, opcode = 0x0c03 for the HCI_RESET command packet. */ typedef uint8_t (*cmd_xmit_callback)(uint16_t opcode, void* p_buf);
也就是说vendorlib中发送命令后，安卓会直接调用callback通知芯片返回的消息，OHOS则是通过BT_OP_EVENT_CALLBACK操作码（参见bt_opcode_t定义）通知芯片返回的消息；vendorlib需要解析报文中的消息码确认芯片是处理的哪个消息，然后调用对应的处理函数。
void hw_process_event(HC_BT_HDR *p_buf) { uint16_t opcode; uint8_t *p = (uint8_t *)(p_buf + 1) + HCI_EVT_CMD_CMPL_OPCODE; STREAM_TO_UINT16(opcode, p); switch (opcode) { case HCI_VSC_WRITE_BD_ADDR: \#if (USE_CONTROLLER_BDADDR == TRUE) case HCI_READ_LOCAL_BDADDR: \#endif case HCI_READ_LOCAL_NAME: case HCI_VSC_DOWNLOAD_MINIDRV: case HCI_VSC_WRITE_FIRMWARE: case HCI_VSC_LAUNCH_RAM: case HCI_RESET: case HCI_VSC_WRITE_UART_CLOCK_SETTING: case HCI_VSC_UPDATE_BAUDRATE: hw_config_cback(p_buf); break;
另外，OHOS返回的是发送消息的字节数，<=0为发送失败，和安卓接口的返回值也不同
4、 btvendor日志
在vendor下的bluetooth/include相关目录里的Log.h中定义log文件的保存路径，我们代码里生成文件为/data/btvendor.log。也可以通过wireshark或其它报文分析工具可以看到Host和Controller之间的交互流程，有助于问题分析。
扫一扫
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
