这篇博客介绍了如何为小型企业配置网络，包括路由器R1、R2、R3和交换机SW1的设置。通过配置各接口IP地址、3A认证、用户账户和静态路由，实现了远程登录并确保了网络连通性。用户可以通过telnet使用预设的用户名和密码登录各设备进行管理。

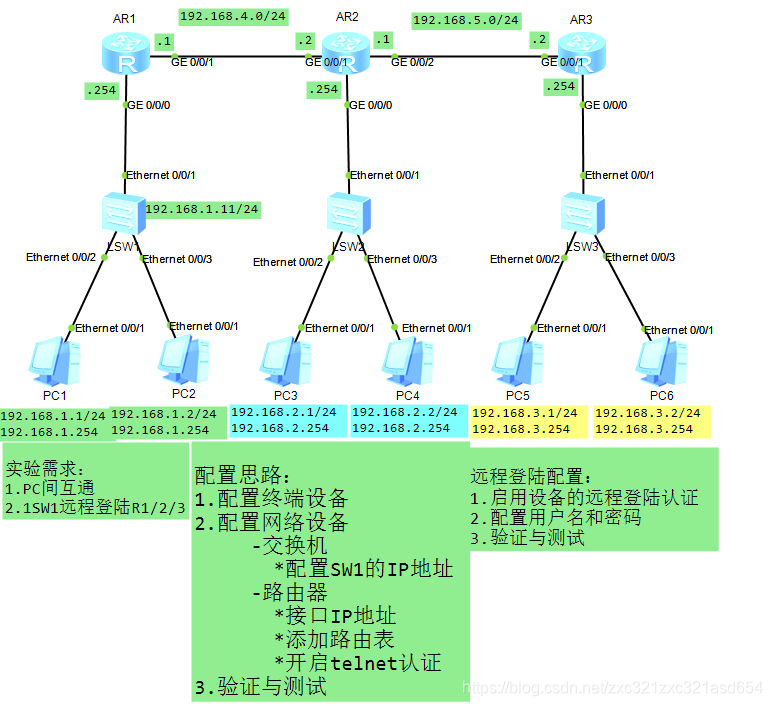

小型企业网络组网方案：
在这里插入图片描述

R1:

system-view----------------------------------------------（进入系统视图）
sysname R1----------------------------------------------（更改设备名）
interface GigabitEthernet 0/0/0----------------------（进入g0/0/0口）
ip address 192.168.1.254 24-------------------------（添加0/0/0口地址为：192.168.1.254 24）
int G0/0/1--------------------------------------------------（进入g0/0/1口）
ip address 192.168.4.1 24----------------------------（添加0/0/1口地址为：192.168.4.1 24）
quit----------------------------------------------------------（退到上一级）
user-interface vty 0 4-----------------------------------（进入vty0-4 五个虚拟接口）
authentication-mode aaa------------------------------（配置为3a认证）
aaa----------------------------------------------------------（进入3a模式）
local-user xxxrom password cipher 321654------（创建用户：user为 xxxrom password 加密的密码为 321654）
local-user xxxrom service-type telnet--------------（设置服务类型为telnet）
ip route-static 192.168.3.0 24 192.168.4.2-------（添加到达3.0网段的路由表）
ip route-static 192.168.2.0 24 192.168.4.2-------（添加到达2.0网段的路由表）

R2:

system-view----------------------------------------------（进入系统视图）
sysname R2----------------------------------------------（更改设备名）
interface GigabitEthernet 0/0/0----------------------（进入g0/0/0口）
ip address 192.168.2.254 24-------------------------（添加0/0/0口地址为：192.168.2.254 24）
int G0/0/1--------------------------------------------------（进入g0/0/1口）
ip address 192.168.4.2 24----------------------------（添加0/0/1口地址为：192.168.4.2 24）
int G0/0/2--------------------------------------------------（进入g0/0/2口
ip address 192.168.5.1 24----------------------------（添加0/0/2口地址为：192.168.5.1 24）
quit----------------------------------------------------------（退到上一级）
user-interface vty 0 4-----------------------------------（进入vty0-4 五个虚拟接口）
authentication-mode aaa------------------------------（配置为3a认证）
aaa----------------------------------------------------------（进入3a模式）
local-user xxxrom2 password cipher 321654------（创建用户：user为 xxxrom2 password 加密的密码为 321654）
local-user xxxrom service-type telnet--------------（设置服务类型为telnet）
ip route-static 192.168.1.0 24 192.168.4.1-------（添加到达1.0网段的路由表）
ip route-static 192.168.3.0 24 192.168.5.2-------（添加到达3.0网段的路由表）

R3：

system-view----------------------------------------------（进入系统视图）
sysname R3----------------------------------------------（更改设备名）
interface GigabitEthernet 0/0/0----------------------（进入g0/0/0口）
ip address 192.168.3.254 24-------------------------（添加0/0/0口地址为：192.168.3.254 24）
int G0/0/1--------------------------------------------------（进入g0/0/1口）
ip address 192.168.5.2 24----------------------------（添加0/0/1口地址为：192.168.5.2 24）
quit----------------------------------------------------------（退到上一级）
user-interface vty 0 4-----------------------------------（进入vty0-4 五个虚拟接口）
authentication-mode aaa------------------------------（配置为3a认证）
aaa----------------------------------------------------------（进入3a模式）
local-user xxxrom3 password cipher 321654------（创建用户：user为 xxxrom3 password 加密的密码为 321654）
local-user xxxrom service-type telnet--------------（设置服务类型为telnet）
ip route-static 192.168.2.0 24 192.168.5.1-------（添加到达2.0网段的路由表）
ip route-static 192.168.1.0 24 192.168.5.1-------（添加到达1.0网段的路由表）

SW1:

system-view----------------------------------------------（进入系统视图）
sysname SW1-------------------------------------------（更改设备名）
interface Vlanif 1----------------------------------------（进入配置虚拟口）
ip address 192.168.1.11 24--------------------------（将交换机地址设置为：192.168.1.11 24）
ip route-static 192.168.3.0 24 192.168.1.254-------（添加到达3.0网段的路由表）
ip route-static 192.168.2.0 24 192.168.1.254-------（添加到达2.0网段的路由表）
ctrl+z-----------------------------------------------------------（退出系统视图）
telnet 192.168.1.254---------------------------------------（远程登录R1）
Username:xxxrom
Password:321654
telnet 192.168.2.254---------------------------------------（远程登录R2）
Username:xxxrom2
Password:321654
telnet 192.168.3.254---------------------------------------（远程登录R3）
Username:xxxrom3
Password:321654
