静态路由实验–packet tracer仿真实验
实验概述
由网络管理员手工配置路由信息
实验一
两台路由器分别连接一台pc，实现pc0，pc1之间的通信

1）分别给两台pc配置IP地址，pc0、pc1的IP和网关分别为192.168.1.1（192.168.1.254）和192.168.2.1（192.168.2.254）。

2）配置route0

3）配置route1

4）查看两台route的配置信息
a.route0

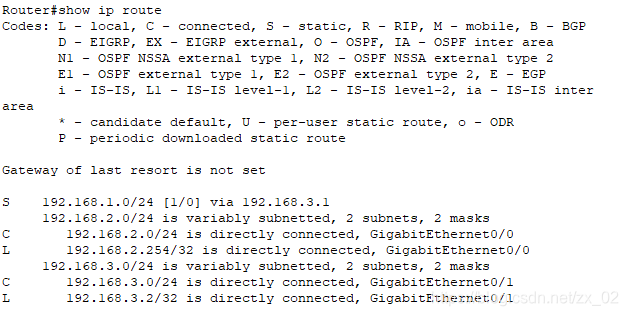

路由表

接口

b.route1
路由表

接口

5）连接测试（ping）
① pc0 ping pc1成功

② pc1 ping pc0 成功

实验二

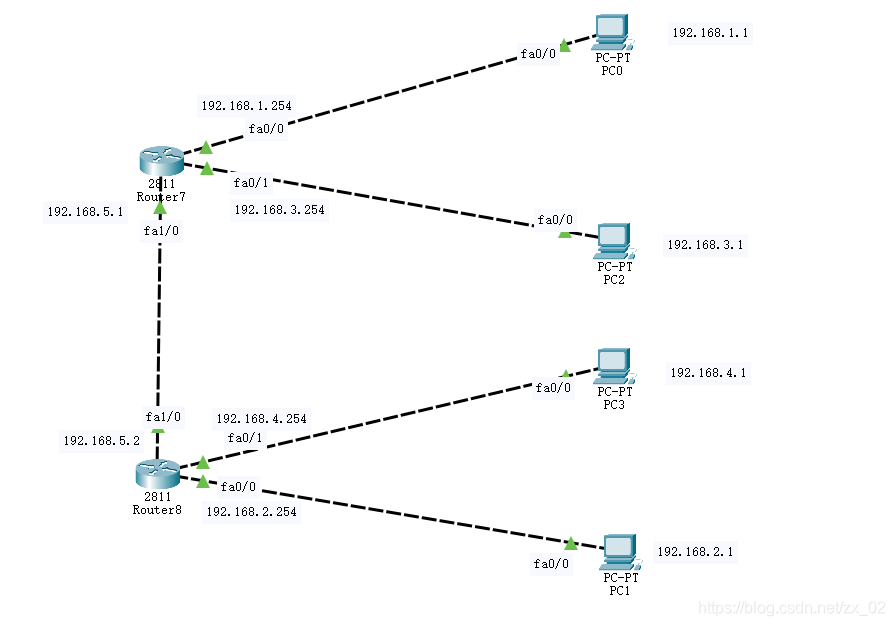

分别给两台route多连接一台pc
实现每个pc之间都能通信

1）pc配置
pc0–IP：192.168.1.1，网关：192.168.1.254
pc1–IP：192.168.2.1，网关：192.168.2.254
pc2–IP：192.168.3.1，网关：192.168.3.254
pc3–IP：192.168.4.1，网关：192.168.4.254
路由器route7
fa1/0接口网关：192.168.5.1
路由器route8
fa1/0接口网关：192.168.5.2

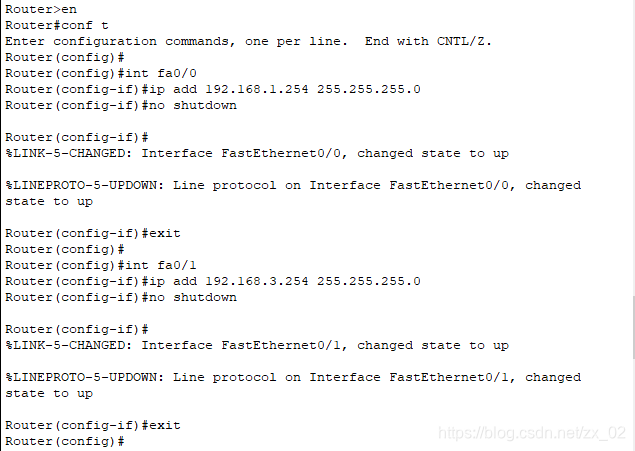

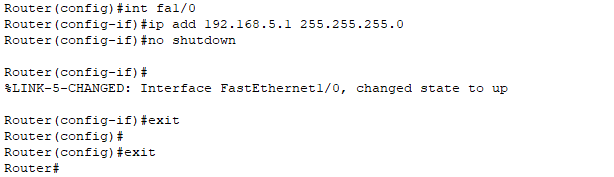

2）route7配置

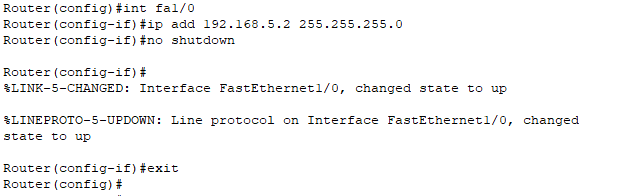

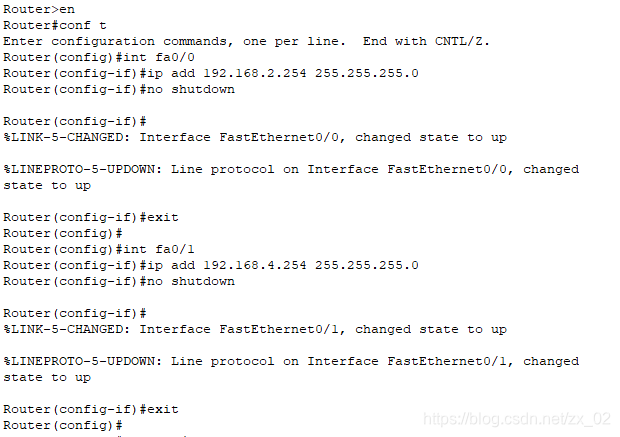

3）route8配置


4）查看配置信息

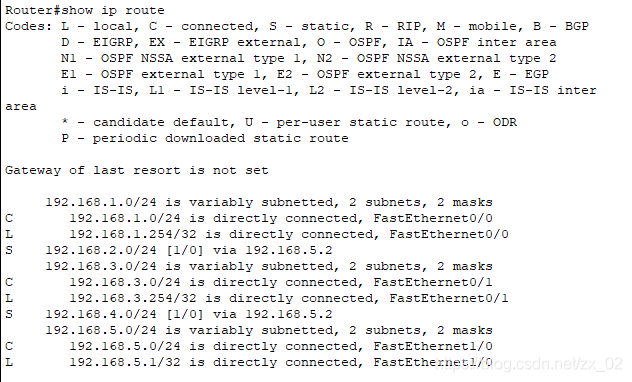

a.route7
路由表

接口

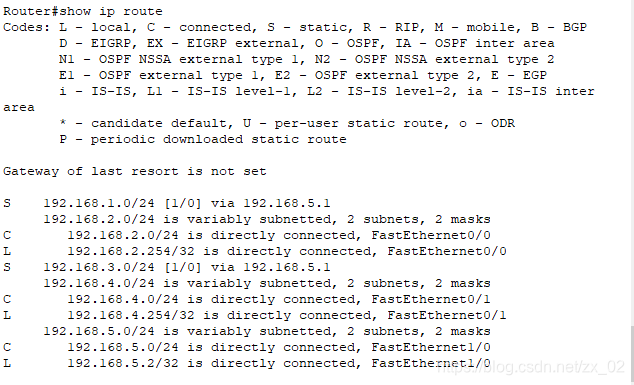

b.route8
路由表

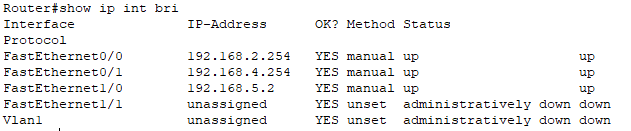

接口

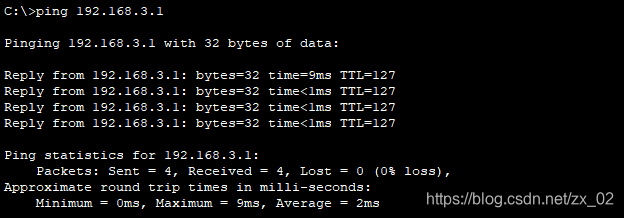

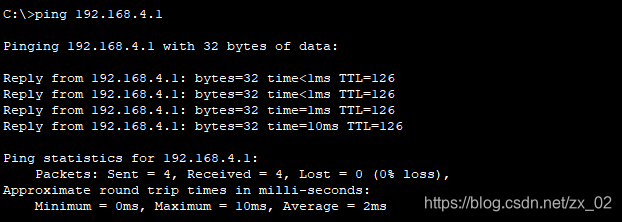

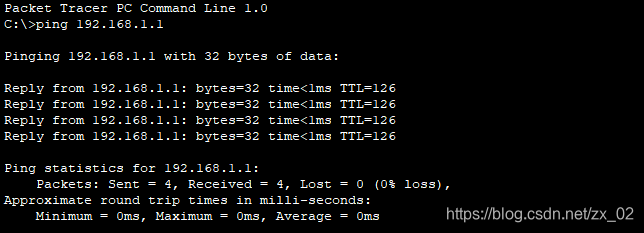

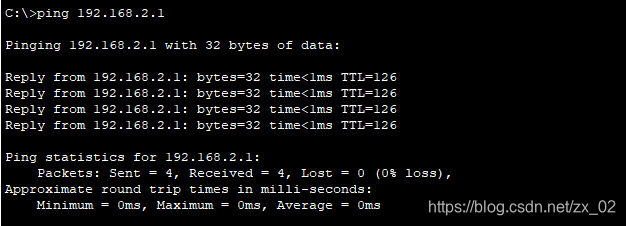

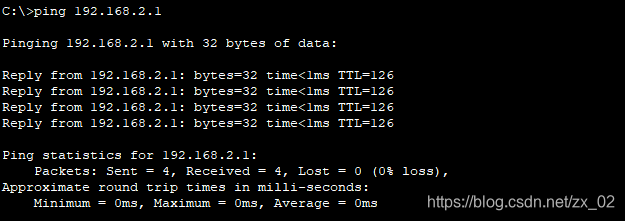

5）在pc0端ping pc1、pc2、pc3成功



pc1、2、3也可成功ping其他pc。
