一、准备工作

1. 基于STC15系列库的工程模板

参考：51单片机工程模板的建立（基于STC15系列库）-优快云博客

2. Keil编译器

二、程序编写

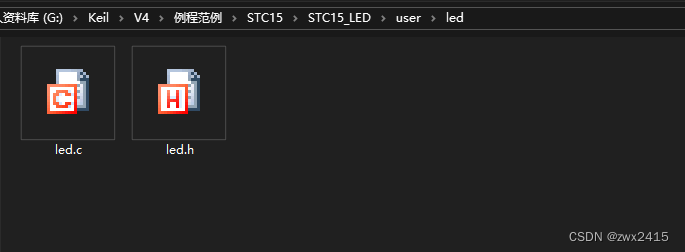

1. 新建 led.c 和 led.h 文件并存放于 user/led 文件夹下；

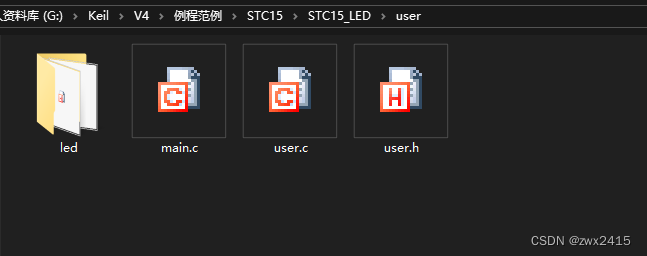

2. 新建 user.c 和 user.h 文件并存放于 user 文件夹下；

3. 将 user.c 文件 led.c 文件添加进工程分组 user 组别下；

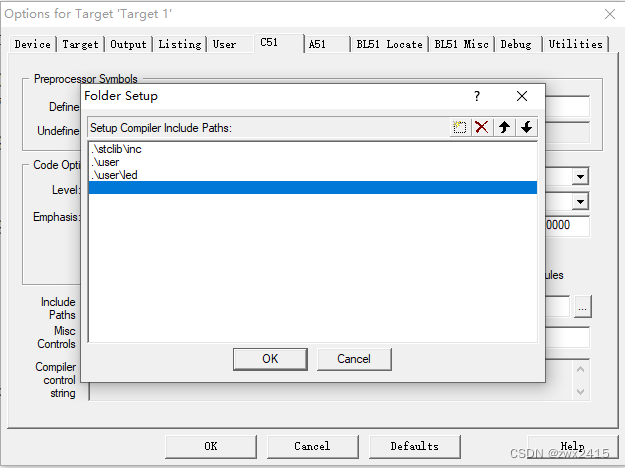

4. 将 user.h 文件目录和 led.h 文件目录添加进头文件检索目录内；

5. 在 main.c 文件中添加以下代码内容；

#include "user.h"

void main()
{
	User_Init();            //上电初始化，在该函数内实现上电后所需要的所有初始化操作

	while(1)
    {
        LED_OnOrOff(LED_ON);        //打开LED
        delay_ms(500);
        LED_OnOrOff(LED_OFF);       //关闭LED
        delay_ms(500);
    }
}

6. 在 led.c 函数中添加以下代码内容；

#include "led.h"

//设置LED电路引脚
#define LED_Px GPIO_P1
#define LED_Py GPIO_Pin_0

//设置LED引脚为推挽输出模式
void LED_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;

	GPIO_InitStructure.Mode = GPIO_OUT_PP;
	GPIO_InitStructure.Pin  = LED_Py;

	GPIO_Inilize(LED_Px, &GPIO_InitStructure);
}

//制作开关LED的驱动函数
void LED_OnOrOff(unsigned char LED_Sta)
{
	if(LED_Sta)
	{
        GPIO_PIN_Set(LED_Px, LED_Py);
	}
	else
	{
        GPIO_PIN_ReSet(LED_Px, LED_Py);
	}
}

//制作GPIO的初始化函数
void GPIO_Init(void)
{
	LED_Init();    //对LED引脚初始化
}

7. 在 led.h 文件中添加以下代码内容；

#ifndef __LED_H__
#define __LED_H__

#include "gpio.h"

//宏定义灯的开关标识符号，便于程序理解
#define LED_ON  0
#define LED_OFF 1
