Ipsec用于在数据传输过程中的加密协议

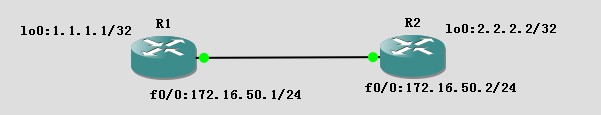

1. 搭建环境拓扑
2. 配置第一阶段:isakmp协商
需要配置的有isakmp协商的加密算法、验证算法、验证方式和共享密钥及可选的group值和生存时间Lifetime
R1配置:
R1(config)#crypto isakmp policy 1 定义策略
R1(config-isakmp)#encryption 3des 加密算法为3des
R1(config-isakmp)#hash md5 验证算法为md5
R1(config-isakmp)#authentication pre-share 验证方式为预共享密钥
R1(config-isakmp)#group 5 组值
R1(config-isakmp)#lifetime 120 生存时间
R1(config)#crypto isakmp key 0 ruijie address 172.16.50.2 配置共享密钥ruijie
R2配置:
R2的isakmp配置与R1完全一致。
R2(config)#crypto isakmp key 0 ruijie address 172.16.50.1 配置共享密钥ruijie
3. 第二阶段:ipsec配置
R1配置:
定义IP数据的保护策略,主要是ESP还是AH、加密算法、验证算法、传输模式还是隧道模式,定义需要被Ipsec保护的数据,即感兴趣流
R1(config)#crypto ipsec
