OpenGL-案例-环境搭建

配置环境

创建项目

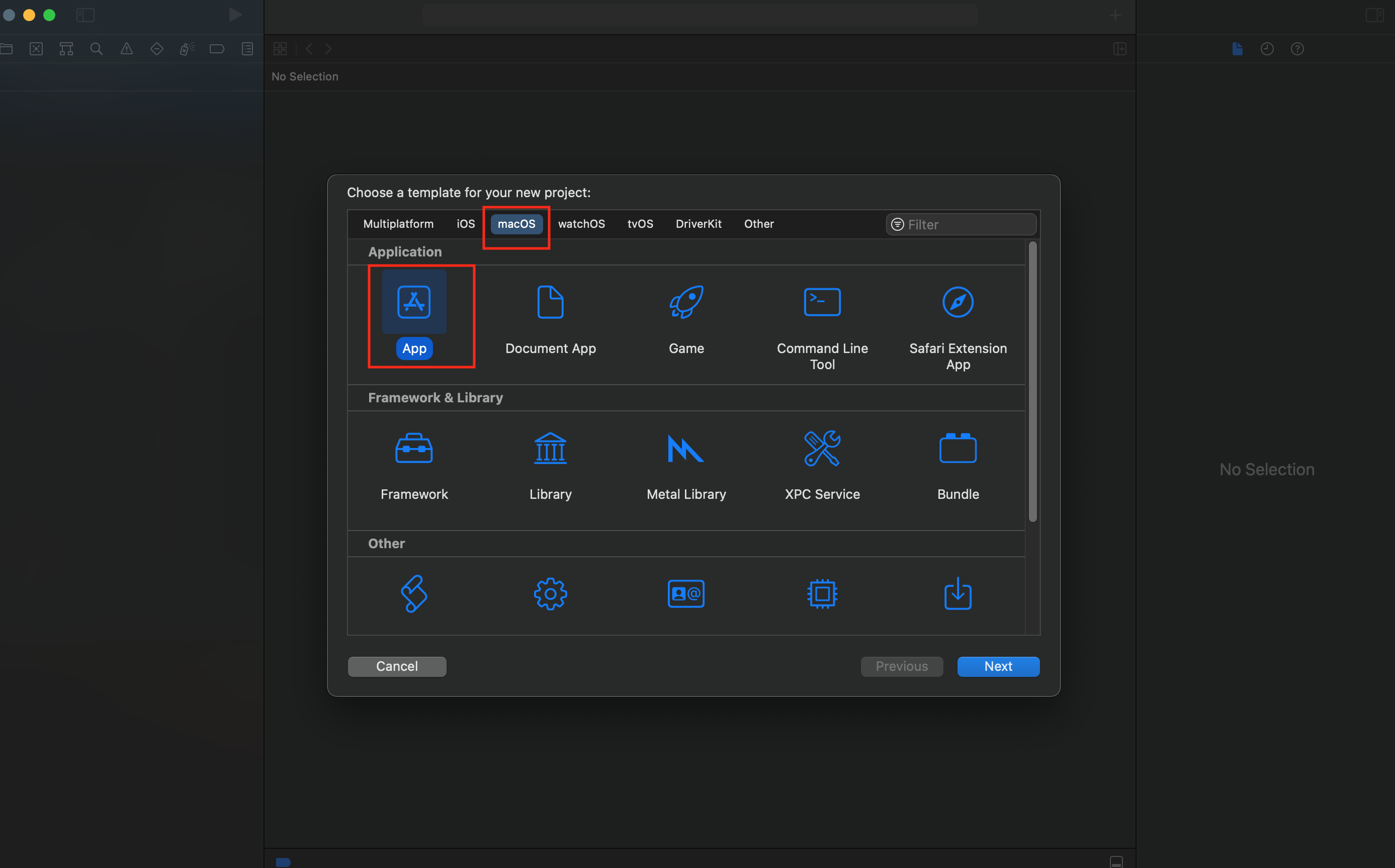

打开Xcode -> File -> New -> Project，在弹框中选择macOS->App。

导入依赖库

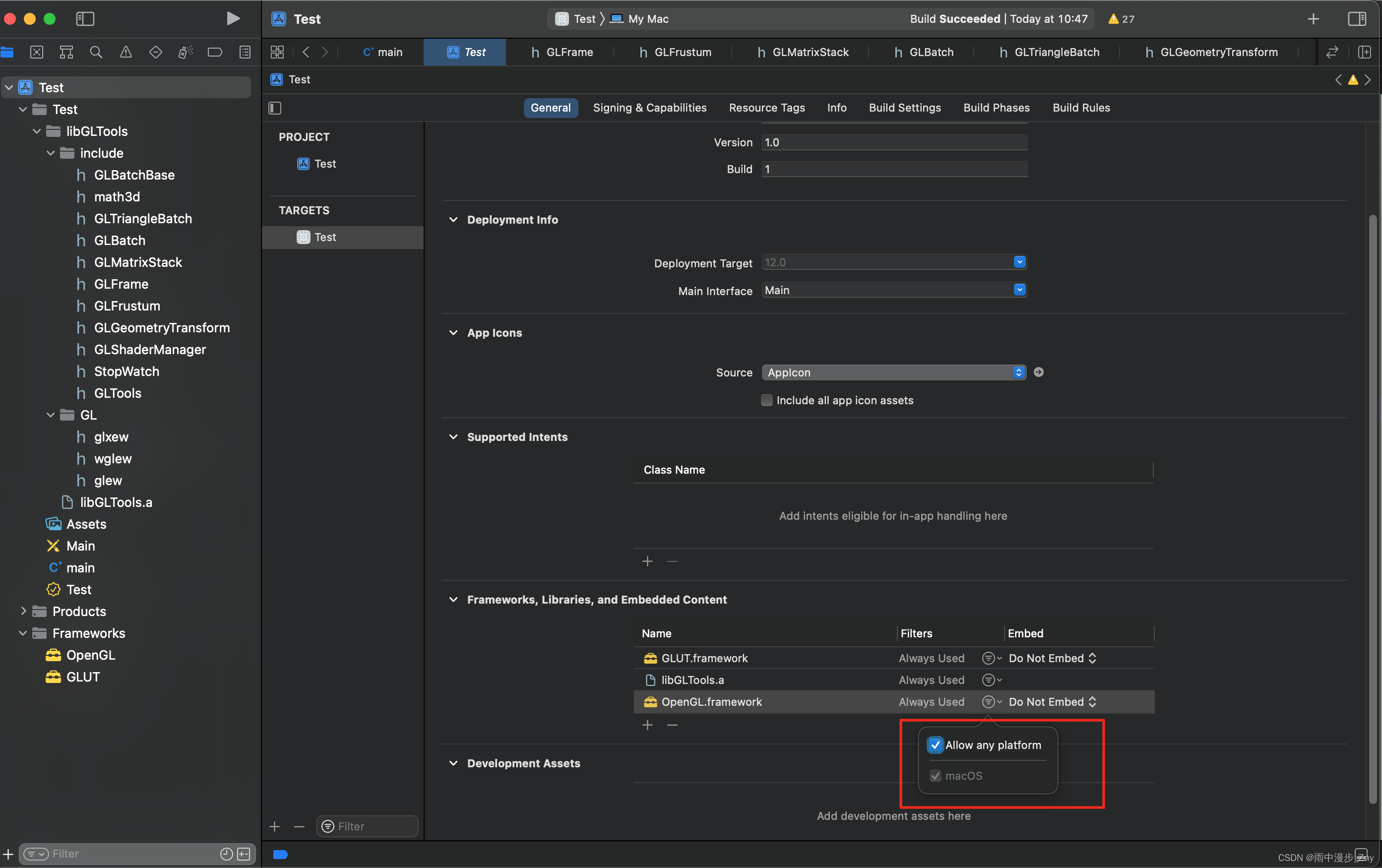

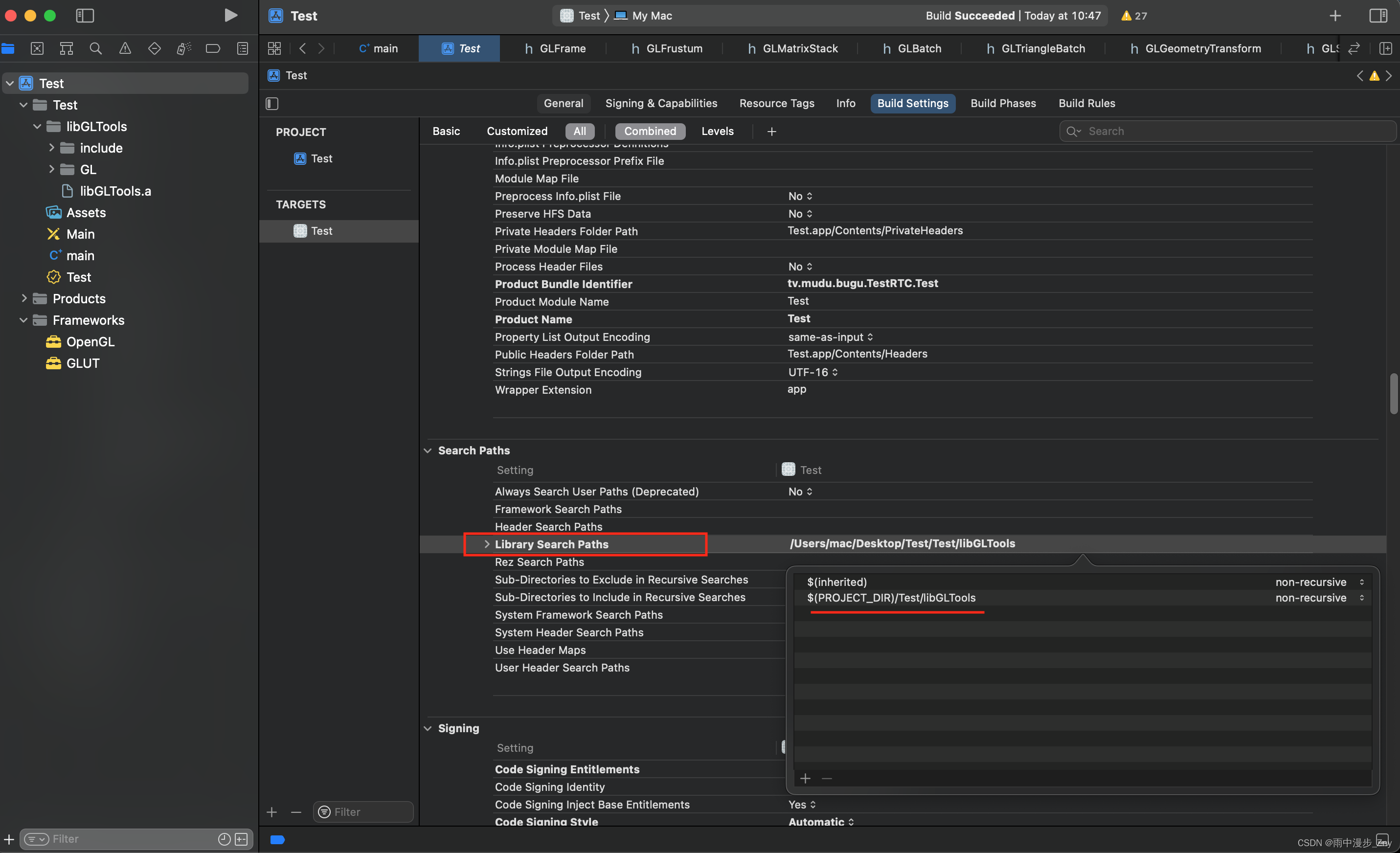

下载libGLTools，找到GL和include文件夹以及libGLTools.a文件，将这三个文件导入到项目中，并在Build Settings -> Library Search Paths添加路径；点击TARGETS -> General -> Frameworks,Libraries,and Embedded Content，导入系统库OpenGL.framework和GLUT.framework。

修改头文件

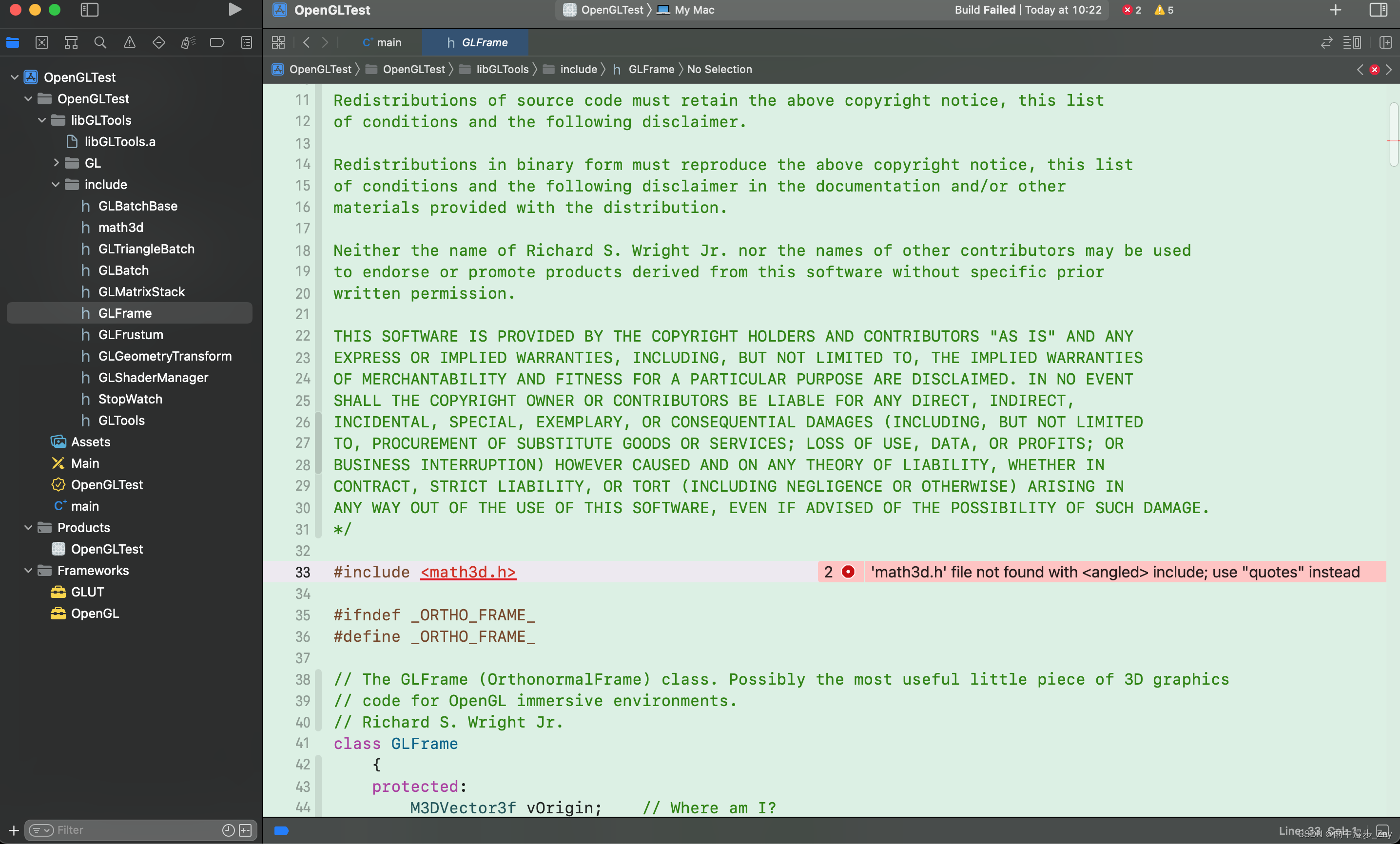

下载的头文件中多处内部文件的引用都用的是尖括号，需要手动改成双引号，要不然导入这些头文件时编译报错，类似于’math3d.h’ file not found with include; use “quotes” instead错误。

创建main函数

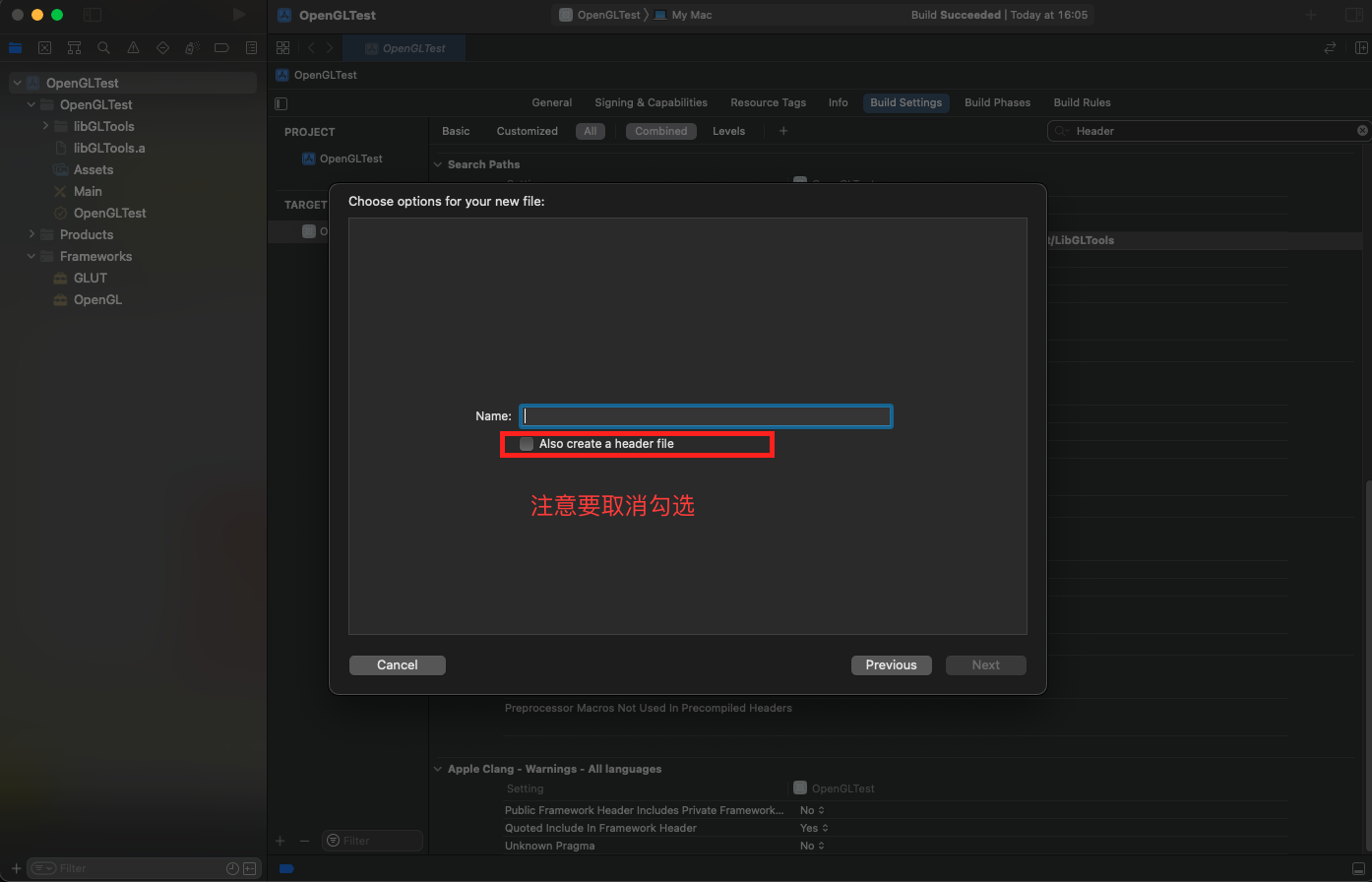

删除AppDelegate、ViewController、main等几个自动生成的类文件，新创建一个C++文件main.cpp，注意不需要main.hpp文件。

绘制正方形

手动计算顶点

定义变量

#include <stdio.h>
/**
 GLShaderManager:着色器管理器类。没有着色器，我们就不能在OpenGL（核心框架）进行着色。着色器管理器不仅允许我们创建并管理着色器，还提供一组“存储着色器”，他们能够进行一些基本的渲染操作。
 */
#include "GLShaderManager.h"
//GLTools:包含了大部分GLTool中类似C语言的独立函数
#include "GLTools.h"
#include <GLUT/GLUT.h>

//着色管理器
GLShaderManager shaderManager;
//简单的批次容器，是GLTools的一个简单的容器类。
GLBatch triangleBatch;
//正方形边长
GLfloat blockSize = 0.1f;
//指定顶点。在OpenGL中，三角形是一种基本的3D图元绘图原素。
GLfloat vVerts[] = {
    -blockSize, -blockSize, 0.f,
    blockSize, -blockSize, 0.f,
    blockSize, blockSize, 0.f,
    -blockSize, blockSize, 0.f
};

int main(int argc, char* argv[]) {
    return 0;
}

导入头文件GLShaderManager.h、GLTools.h、GLUT/GLUT.h，定义着色器管理类shaderManager和简单批次类triangleBatch，创建main函数作为程序入口。

GLShaderManager： 着色器管理类。在下面会用到着色器渲染颜色，所以需要用到着色器管理类来初始化固定管线。

GLBatch： 简单的批次类，帮助类。这个类可以作为7种图元的简单批次容器使用。而且它知道在使用GLShaderManager支持的任意存储着色器时如何对图元进行渲染。利用它可以传输顶点/光照/纹理/颜色数据到存储着色器中。

blockSize： 表示正方形边长的一半，顶点数据范围是0~1，这里定义正方形的边长为0.2f。

vVerts： 定义一个包含10个元素的一位数组来表示正方形顶点数据，其中没三个点（x、y、z）表示一个点，一共4个点，依次表示左下（A）、右下（B）、右上（C）、左上（D）4个顶点。如下图

实现main函数

int main(int argc, char* argv[]) {
    //初始化GLUT库
    glutInit(&argc, argv);
    //GLUT窗口位置
    glutInitWindowPosition(100,100);
    //GLUT窗口大小
    glutInitWindowSize(800, 600);
    //创建窗口
    glutCreateWindow(&
