自定义SeekBar
Android利用 canvas和Shader阴影绘制
源码下载：Github ，码云
Github太慢，所以只在码云上持续更新

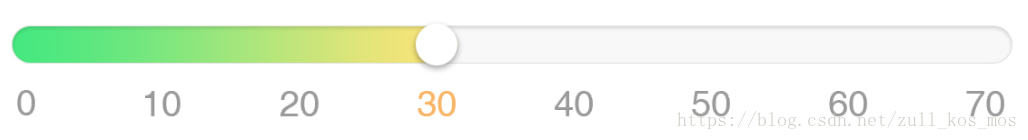

效果图：
在这里插入图片描述

1.关于Thumb的阴影效果的关键的代码

mPaint.setColor(mThumbColor);
if (isThumbOnDragging) {
    //绘制拖动中的Thumb
    //绘制拖动中的阴影：阴影半径，阴影x坐标偏移，阴影y坐标偏移，阴影颜色
    mPaint.setShadowLayer(5f, 0, 3, Color.GRAY);
    canvas.drawCircle(mThumbCenterX, yTop, mThumbRadiusOnDragging, mPaint);
} else {
     //绘制静止状态Thumb
     //绘制静止状态阴影：阴影半径，阴影x坐标偏移，阴影y坐标偏移，阴影颜色
     mPaint.setShadowLayer(5f, 0, 1, Color.GRAY);
     canvas.drawCircle(mThumbCenterX, yTop, mThumbRadius, mPaint);
}
mPaint.setShadowLayer(0, 0, 0, Color.GRAY);//关闭阴影

我尝试过用，paint.setShader(mShader);的方式，但已经过时，谷狗不推荐

2.setShadowLayer的注意事项

1.用完之后记得关掉阴影效果，因为这是作为一个参数，传入Paint里面，最简单的做法就是直接把阴影半径设为0，即可

3.这里我踩了一个坑，记录下，以免再犯

开始我一切写好后，却一直没有阴影效果，折腾了好久，才发现是硬件加速的问题。
setShadowLayer只有文字绘制才支持硬件加速，其他都不支持
因此，要为此控件单独关闭硬件加速：setLayerType(LAYER_TYPE_SOFTWARE, null);

 @Override
protected void onDraw(Canvas canvas) {
  super.onDraw(canvas);
  //对单独的View在运行时阶段禁用硬件加速
  setLayerType(LAYER_TYPE_SOFTWARE, null);
  //...........其他省略..............
}
