石油测井专题（一）随钻测斜探管

随钻测斜是石油测井的主要方法之一，通过测斜数据才能准确掌握孔内钻具的姿态和钻孔轨迹的走向，其中随钻测斜探管是用来测量钻孔倾斜度和倾向度的核心仪器。从国内的石油随钻测斜技术发展来看，解决测斜探管的长时间工作稳定性、数据误差范围、抗震性等因素是当前主要问题。

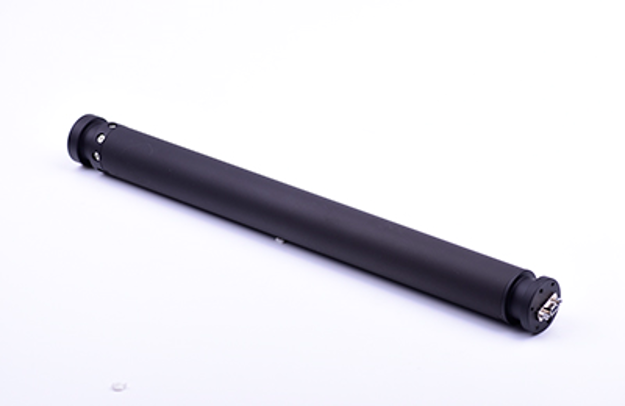

实物外观图



随钻测斜探管通常包含3轴高温加速度计、3轴高温磁通门传感器、电源电路，采集处理电路、温度测量电路、通信接口、井径供电测量电路和井径推靠控制电路等。经过对各个传感器和电路进行温度和正交校正，探管可以精确测量井斜角INC、地磁方位角DAZ、重力工具面角GROLL、磁性工具面角MROLL、1#极板方位角、重力和GT、地磁场强度BT等测斜相关参数，还可以对井径仪推靠收拢进行控制，测量井径仪电阻值，并将测量结果通过数字接口传输出来。以青岛智腾微电子的随钻测斜探管DS750为例，主要性能参数如下图。

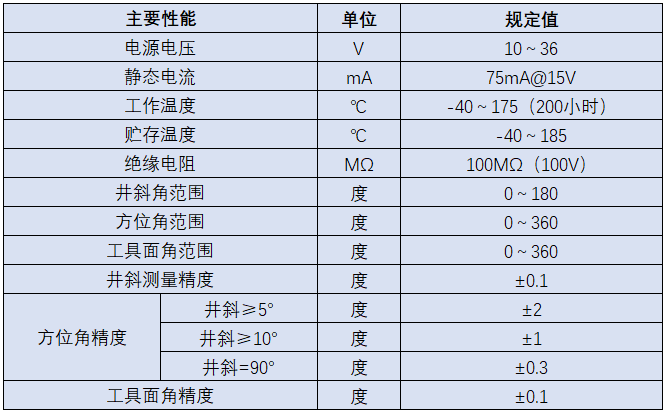

DS750测斜图案管性能参数



在测井实际工作震动环境中保持测斜探管长时间的使用（DS750可以在175°环境下稳定工作200小时）是非常难的，DS750使用的高温加速度计采用石英挠性加速度计，在其抗干扰能力强、动态性能好、测量精度高的特点下，同时加强稳定性和使用寿命。

对于测量精度高的磁通门传感器，针对石油钻井及测井领域的严苛环境条件下工作温度、噪声进行创新提升，可适用国内绝大数工作环境。
