本文介绍如何通过配置IP-link来监控R1的g0/0/1接口状态，实现在该接口down掉时防火墙能快速检测并触发VRRP主备切换，确保业务连续性。

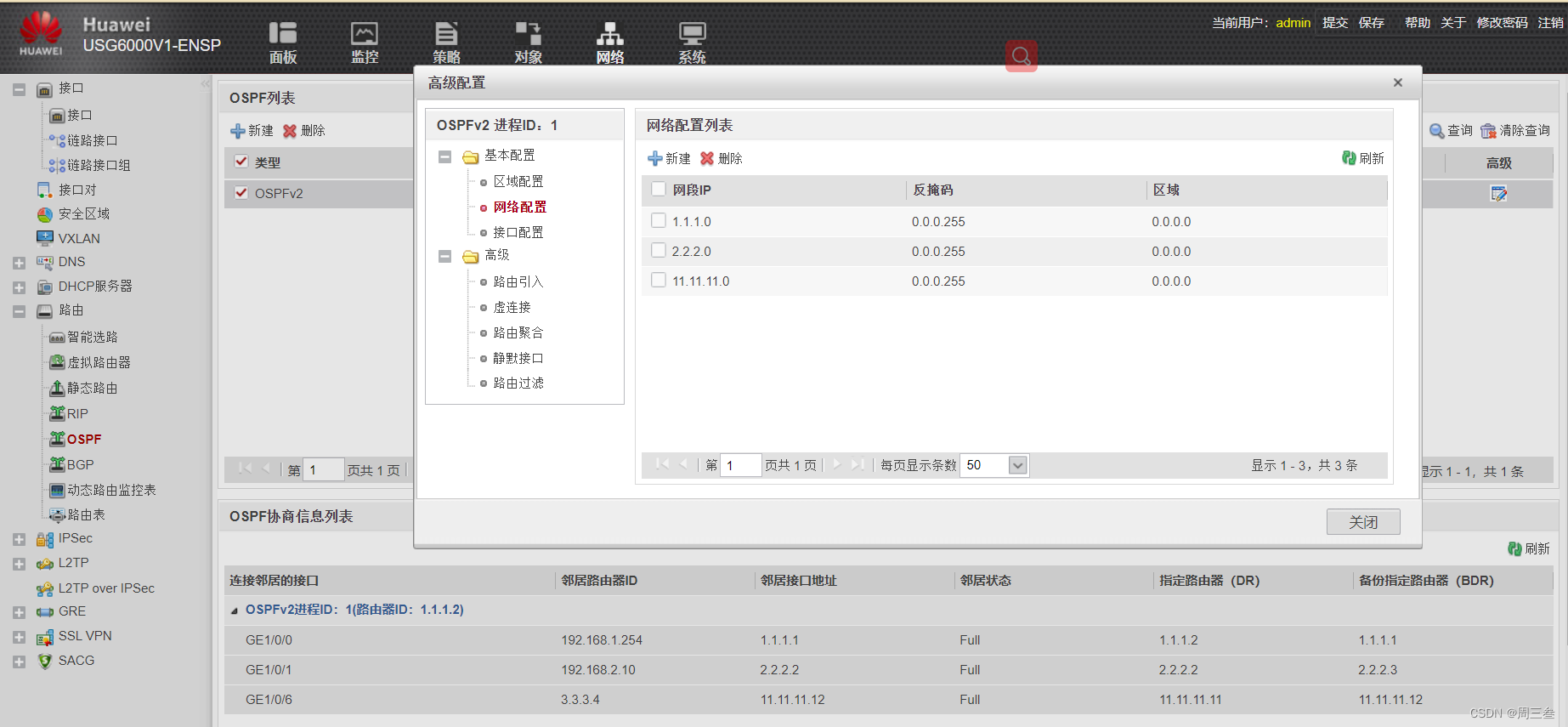

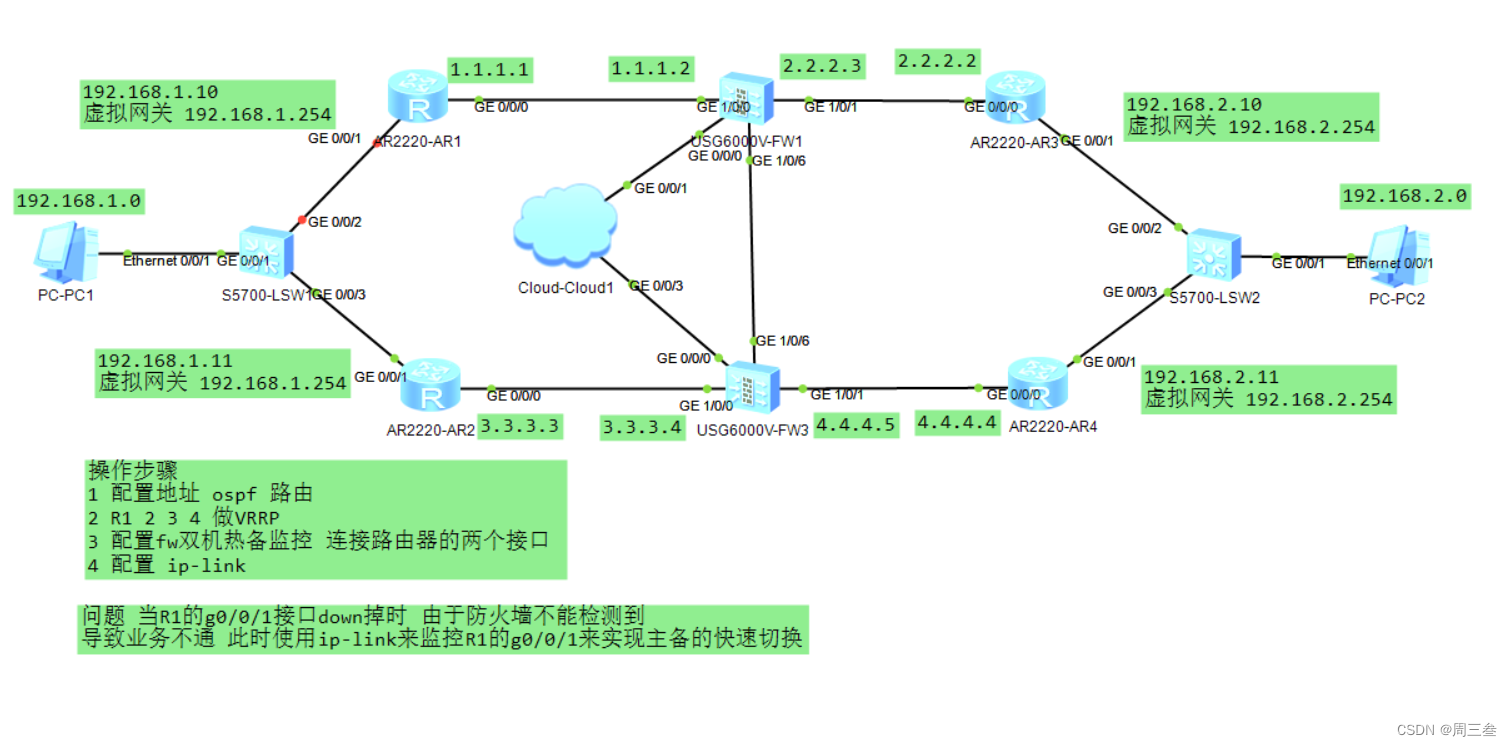

按拓扑图配置ip ospf

并在R1 2 3 4 上配置VRRP 来满足实验需求

问题 当R1的g0/0/1接口down掉时 由于防火墙不能检测到
导致业务不通 此时使用ip-link来监控R1的g0/0/1来实现主备的快速切换

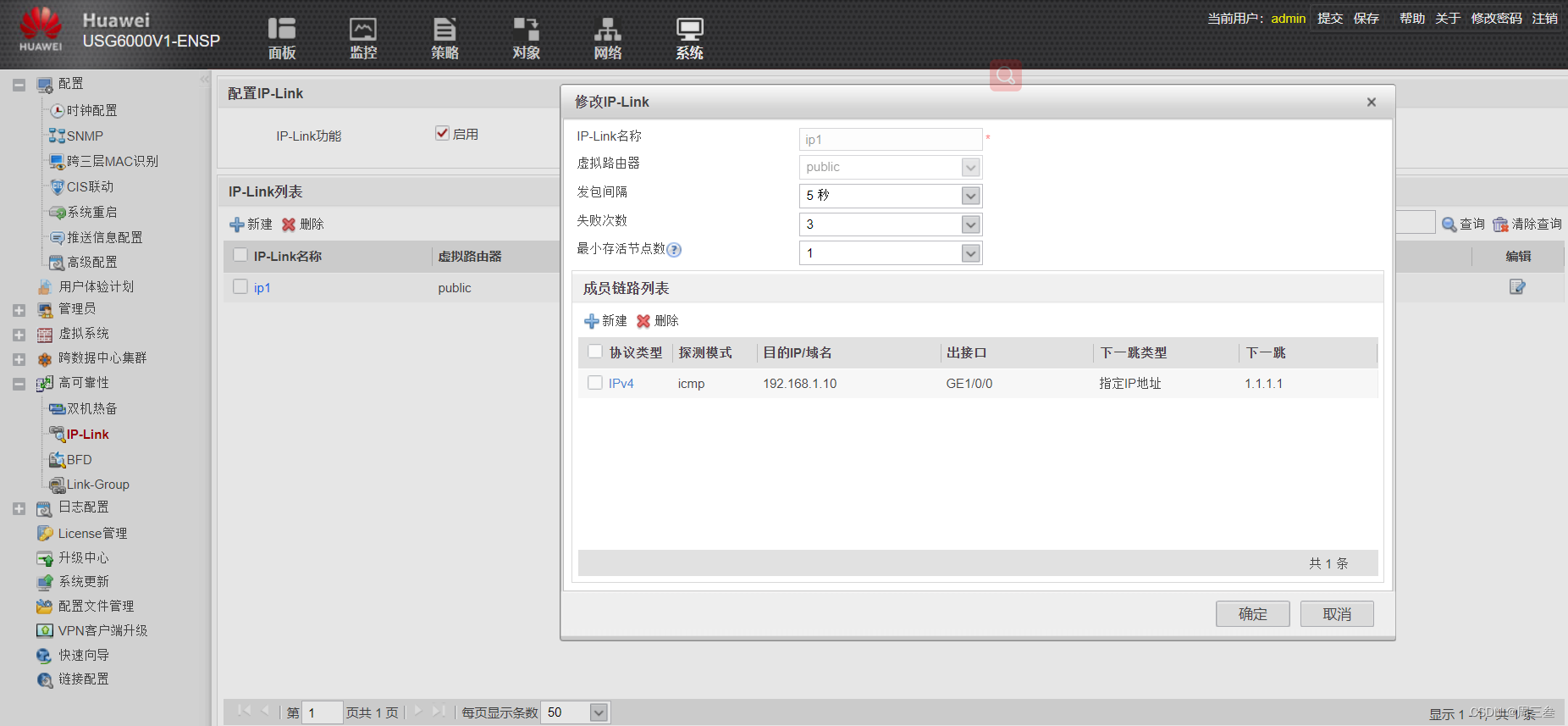

解决方法 在防火墙 1 上配置ip-link

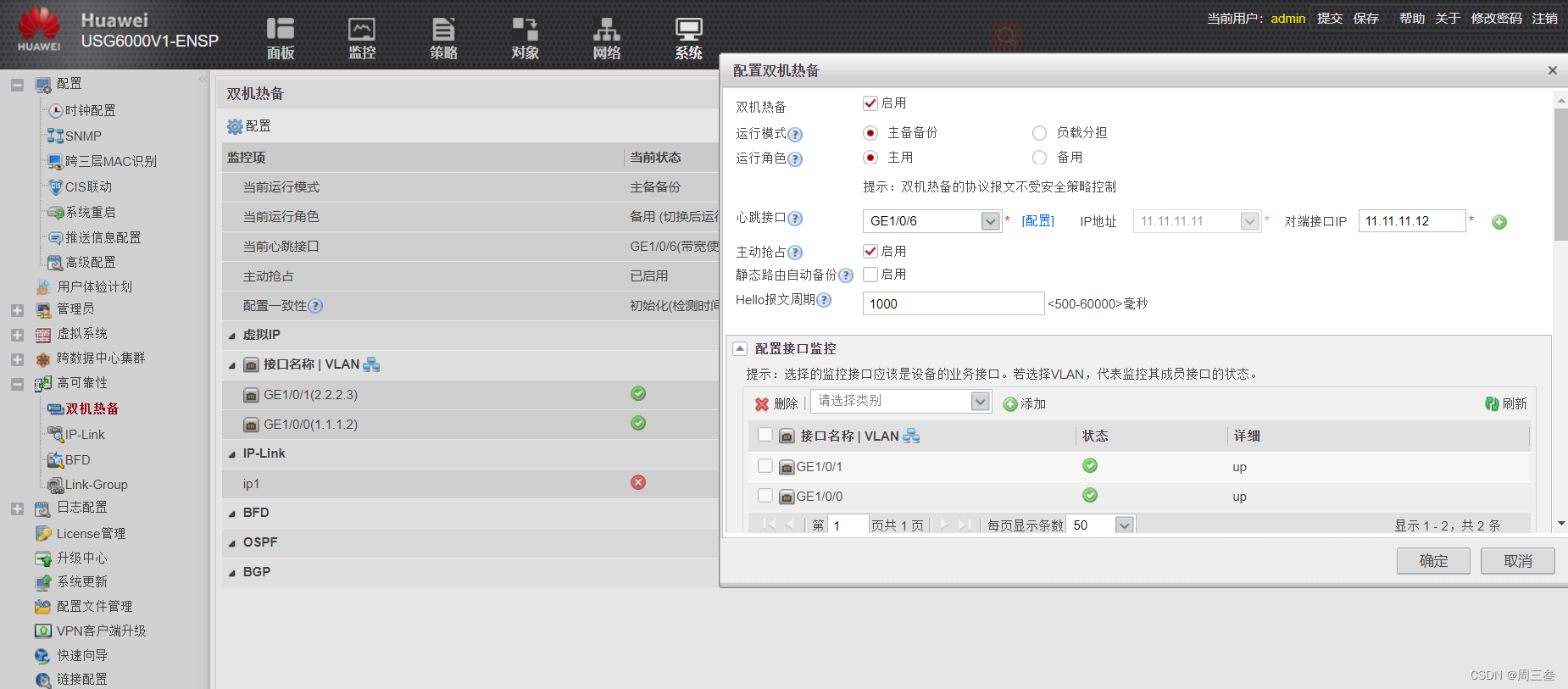

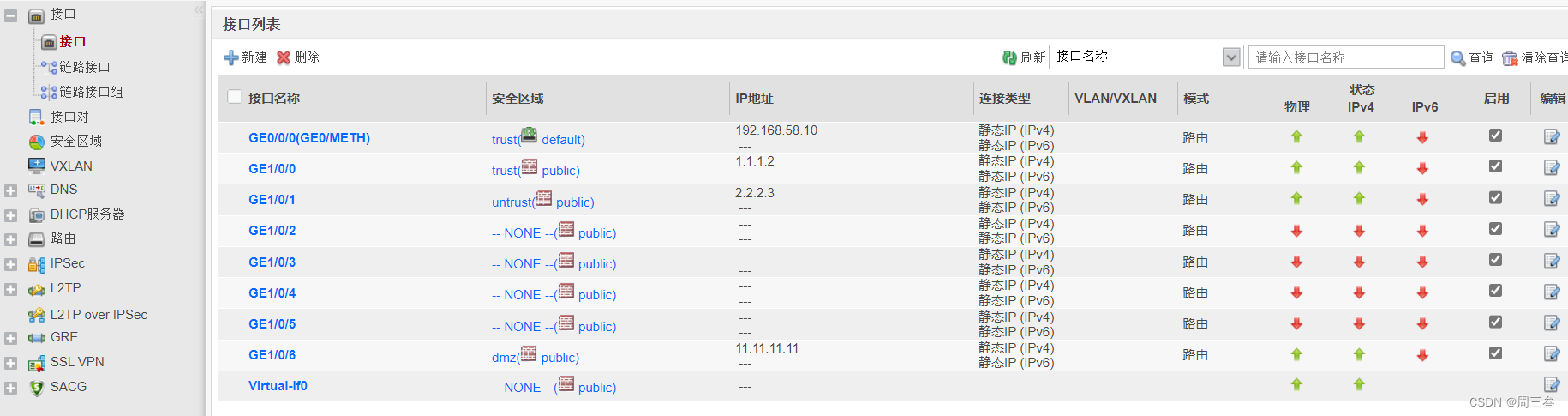

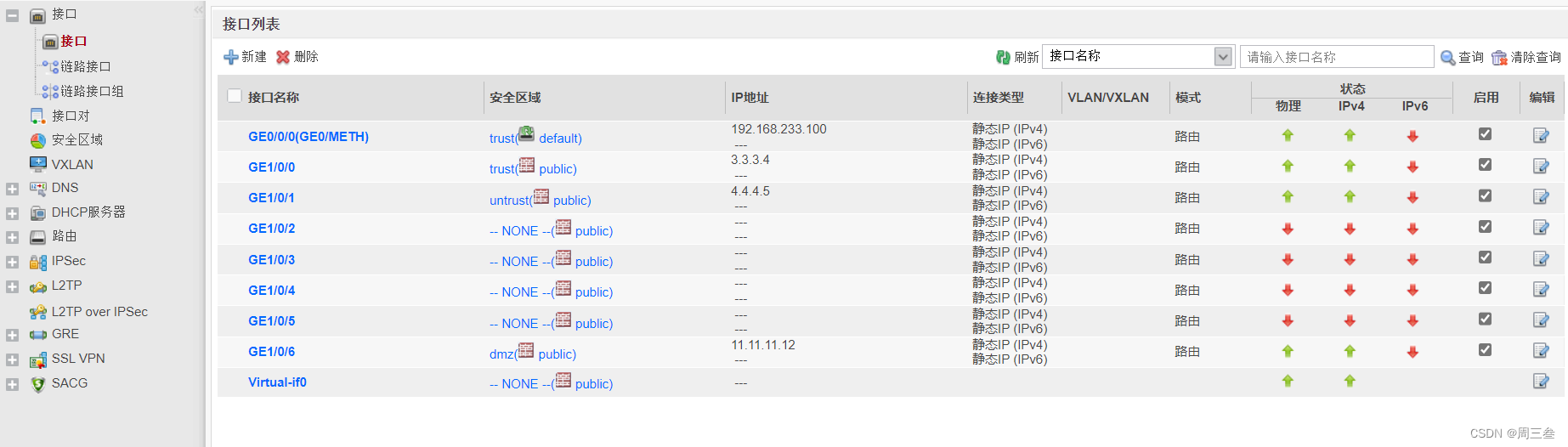

防火墙1的WEB配置

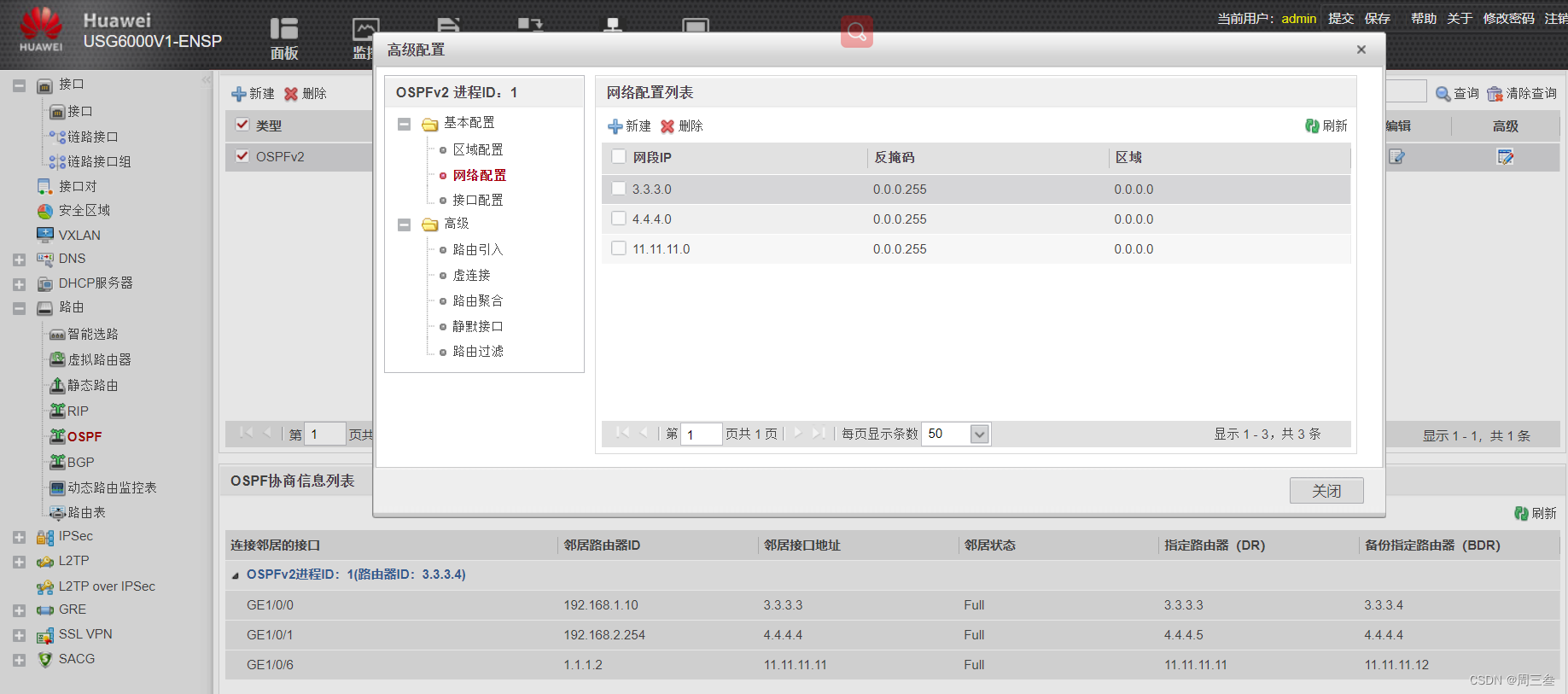

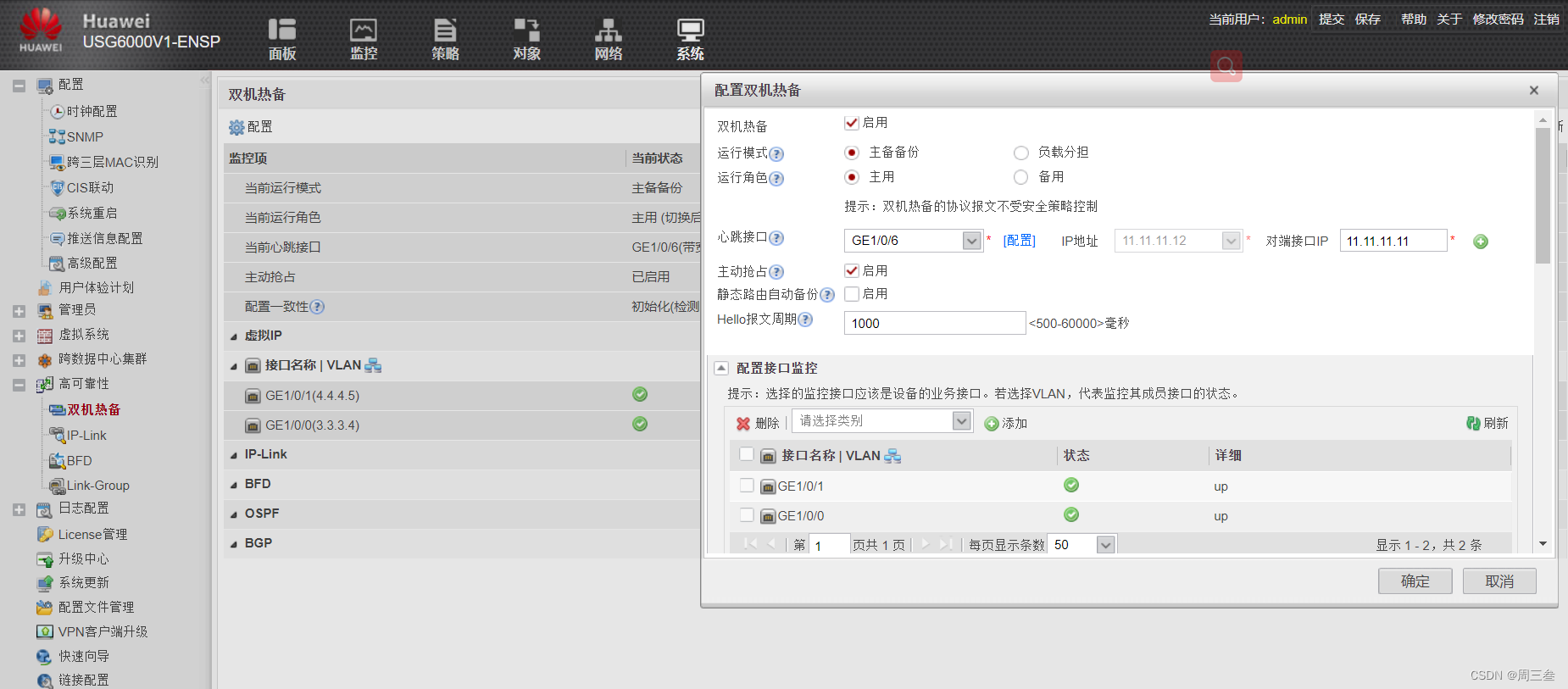

 防火墙3的WEB配置





 结果 未配置ip-link前断开 R1的0/0/1接口ping不通192.168.2.1

配置IP-link后实现互通
