吴恩达机器学习作业3：Multi-class Classification and Neural Networks python实现

一 、 多分类器

1.数据可视化

#加载数据
path1 = r'ex3data1.mat'
data1 = scio.loadmat(path1)
x = data1['X']
y = data1['y']

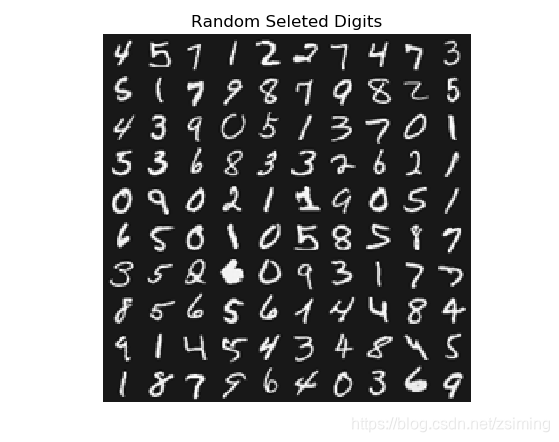

#数据可视化
m = x.shape[0]
random = np.random.permutation(range(m))
temp = random[0:100]
select = x[temp, :]
displaydata(select)

数据可视化的难点是将x矩阵的每个example（1 * 200）恢复成 （20 *20）的格式，然后以 （20 *20）的格式嵌入每个显示图片的小格子中，一共显示100个example，小格子结构为（ 10 *10）。

然而在实现的过程中一直有个转置的点无法理解：

import matplotlib.pyplot as plt
import numpy as np

def displaydata(x):

    #计算每个example的尺寸
    m, n = x.shape
    height = np.sqrt(n).astype(int)
    width = (n / height).astype(int)

    #计算display example的行个数、列个数
    rows = np.sqrt(m).astype(int)
    cols = (m / rows).astype(int)

    #设置example之间的间隙大小
    pad = 1

    #初始化display图像的矩阵

    dis_mat = np.zeros((pad + rows*(pad + width), pad + cols*(pad + height)))

    #将x的每一行信息输入example矩阵中

    for i in range(rows):

        for j in range(cols):
            temp = x[i*10 + j, :].reshape(width, height)

#无法理解这里为什么不用转置！！！！！！！！！！！！！！！
            dis_mat[pad + i*(pad + height) + np.arange(height), pad + j*(pad + width) + np.arange(width)[:, np.newaxis]] = \
            temp.reshape(width, height)


    plt.figure()
    plt.imshow(dis_mat, cmap='gray', extent=[-1, 1, -1, 1])
    plt.axis('off')
    plt.title('Random Seleted Digits')
    plt.show()

代码中：

dis_mat[pad + i*(pad + height) + np.arange(height), pad + j*(pad + width) + np.arange(width)[:, np.newaxis]] = \
            temp.reshape(width, height)

这样选取的位置矩阵应该为：
[(0,) (1,) (2,) (3,)…(19,)]
[(0,) (1,) (2,) (3,)…(19,)]
…
[(0,) (1,) (2,) (3,)…(19,)] (行坐标）

[(,0) (,1) (,2) (,3)…(,19)]
[(,0) (,1) (,2) (,3)…(,19)]
…
[(,0) (,1) (,2) (,3)…(,19)] (列坐标）

组合成的位置矩阵:

[ (0,0) (1,0) (2,0)…(19,0)]
[ (0,1) (1,1) (2,1)…(19,1)]
[ (0,2) (1,2) (2,2)…(19,2)]
…
[(0,19) (1,19) (2,19)…(19,19)]

reshape过结构为（20*20）的example按位置矩阵的坐标对应入座。然而位置矩阵是正常矩阵的转置形式，比如example的第一行第二点像素（0，1）在位置矩阵相同位置找到的坐标是（1，0），所以会去第二行的第一点组成图像。这么一来，所有的example形成的图像也是转置过的！

然而问题来了，每个数字并没有转置：

原因是：matlab的reshape和python的reshape是不一样的。
matlab的reshape的按列排序，而python的reshape的按行排列！！！！
因此mat格式的每个example（1 * 400）并不是在（20 * 20）的图像依次取一行拼成一行400个点，而是取一列20点依次拼接成400点！

2.代价函数、梯度下降

代价函数

import numpy as np
from Sigmod import sigmod


def costfunction(theta, x, y, mylambda):

    m = x.shape[0]
    hx = sigmod(np.dot(x, theta))
    y = y.flatten()
    temp1 = np.multiply(y, np.log(hx))
    temp2 = np.multiply(1-y, np.log(1-hx))
    temp3 = mylambda / (2 * m) * np.sum(np.power(theta[1:], 2))
    cost = -np.mean(temp1 + temp2) + temp3

    return cost

梯度下降：

import numpy as np
from Sigmod import sigmod


def gradinet(theta, x, y, mylambda):

    m = x.shape[0]
    hx = sigmod(np.dot(x, theta))
    y = y.flatten()

    grad = np.dot(x.T, hx - y)/m
    temp = mylambda/m * np.array(theta[1:])
    grad[1:] = grad[1:] + temp
    return grad

梯度下降注意返回值是一维数组，否则在优化函数传入时会报错

3.分类器的构建

其实就是求10个theta ，每个theta用来计算某个example的是某个数字的概率有多大。
比如，我拿到一个example，用这个example的特征和theta0、theta1…theta9 进行计算，然后得到10个概率，选取概率最大的那个对应分类作为识别的结果。

def onevsall(theta, x, y, num_class, mylambda):

    m = num_class
    n = x.shape[1]
    theta_mat = np.zeros([m, n])

    for i in range(m):
        if i == 0:
            y_this_class = np.where(y == 10, 1, 0)
        else:
            y_this_class = np.where(y == i, 1, 0)

        theta_temp = opt.minimize(fun=costfunction, x0=theta,
                                  args=(x, y_this_class, mylambda), method='TNC', jac=gradinet).x
        theta_mat[i, :] = theta_temp

    return theta_mat

4.预测模块

对每个example进行识别，计算准确率

import numpy as np
from Sigmod import sigmod


def prediction(theta, x, y):
    pred_mat = sigmod(np.dot(x, theta.T))
    m, n = pred_mat.shape

    pred = np.zeros(m)

    for i in range(m):
        pred[i] = 0
        flag = -1
        for j in range(n):

            if pred_mat[i, j] > flag:
                pred[i] = j
                flag = pred_mat[i, j]

        if pred[i] == 0:
            pred[i] = 10

    pred = np.array(pred).reshape([m, 1])
    temp = np.where(y == pred, 1, 0)
    corret = np.mean(temp)

    return corret

theta_train = onevsall(initial_theta, x, y, num_class, lambda_test)
corret = prediction(theta_train, x, y)
print(corret)

结果：96.46 % 的准确率

二、神经网络

1.前向传递、准确率预测

在练习中，已经给出神经网络的参数Theta1、Theta2，只需要利用这两个权重矩阵计算 hx 即可。

前向传递：

import numpy as np
from Sigmod import sigmod


def prediction_nn(theta1, theta2, x, y):

    m, n = x.shape
    pred = np.zeros(m)

#第二层神经网络的激活因子
    z2 = np.dot(theta1, x.T)
    a2 = sigmod(z2)
    one = np.ones([1, m])
    a2 = np.vstack([one, a2])

#第三层神经网络的激活因子
    z3 = np.dot(theta2, a2)
    hx = sigmod(z3).T

#接下

准确率预测

num_class = hx.shape[1]
    for i in range(m):
        pred[i] = 0
        flag = -1
        for j in range(num_class):

            if hx[i, j] > flag:
                pred[i] = j + 1
                flag = hx[i, j]

    pred = np.array(pred).reshape([m, 1])
    temp = np.where(y == pred, 1, 0)
    corret = np.mean(temp)

    return corret

结果：
