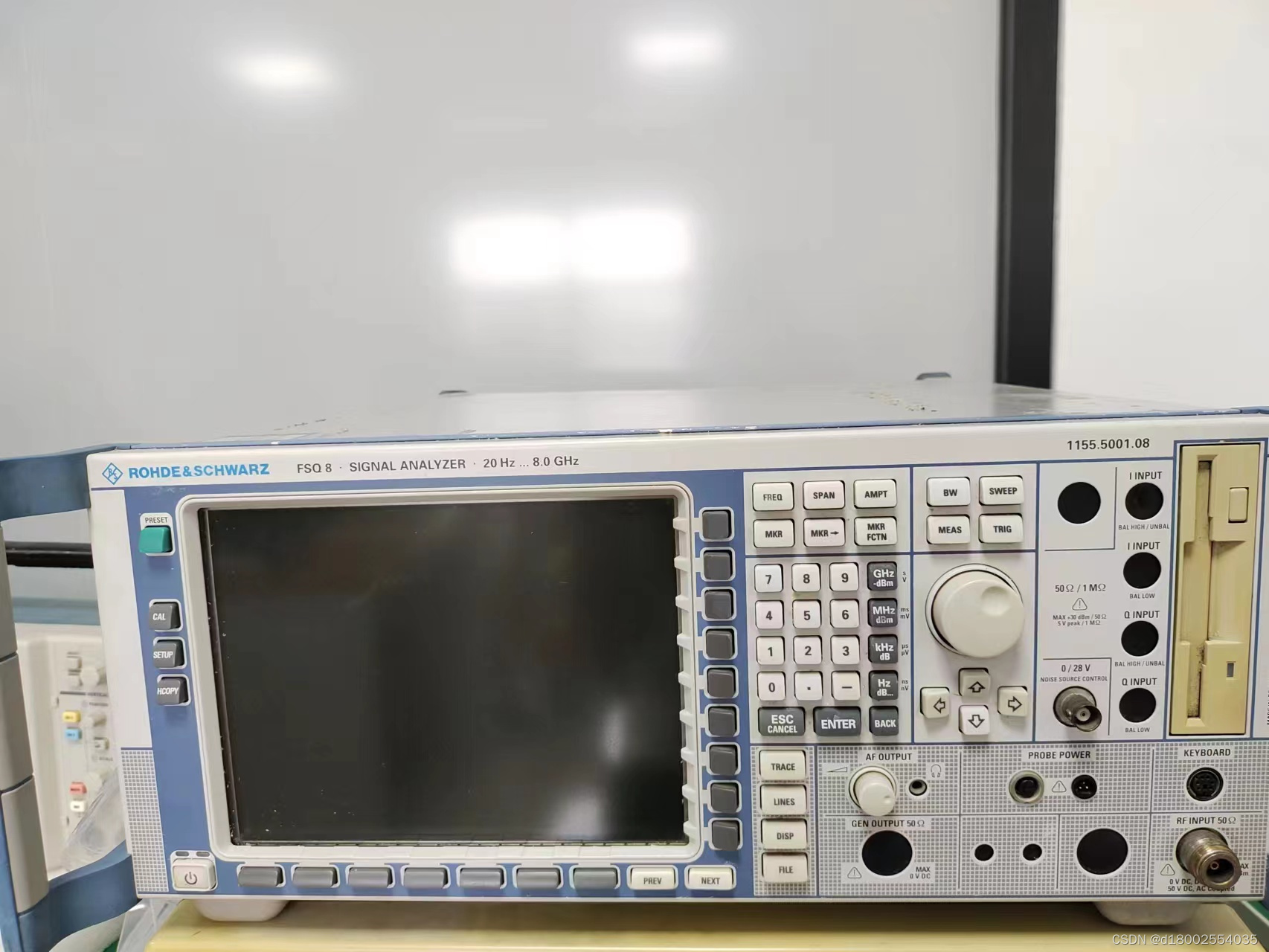

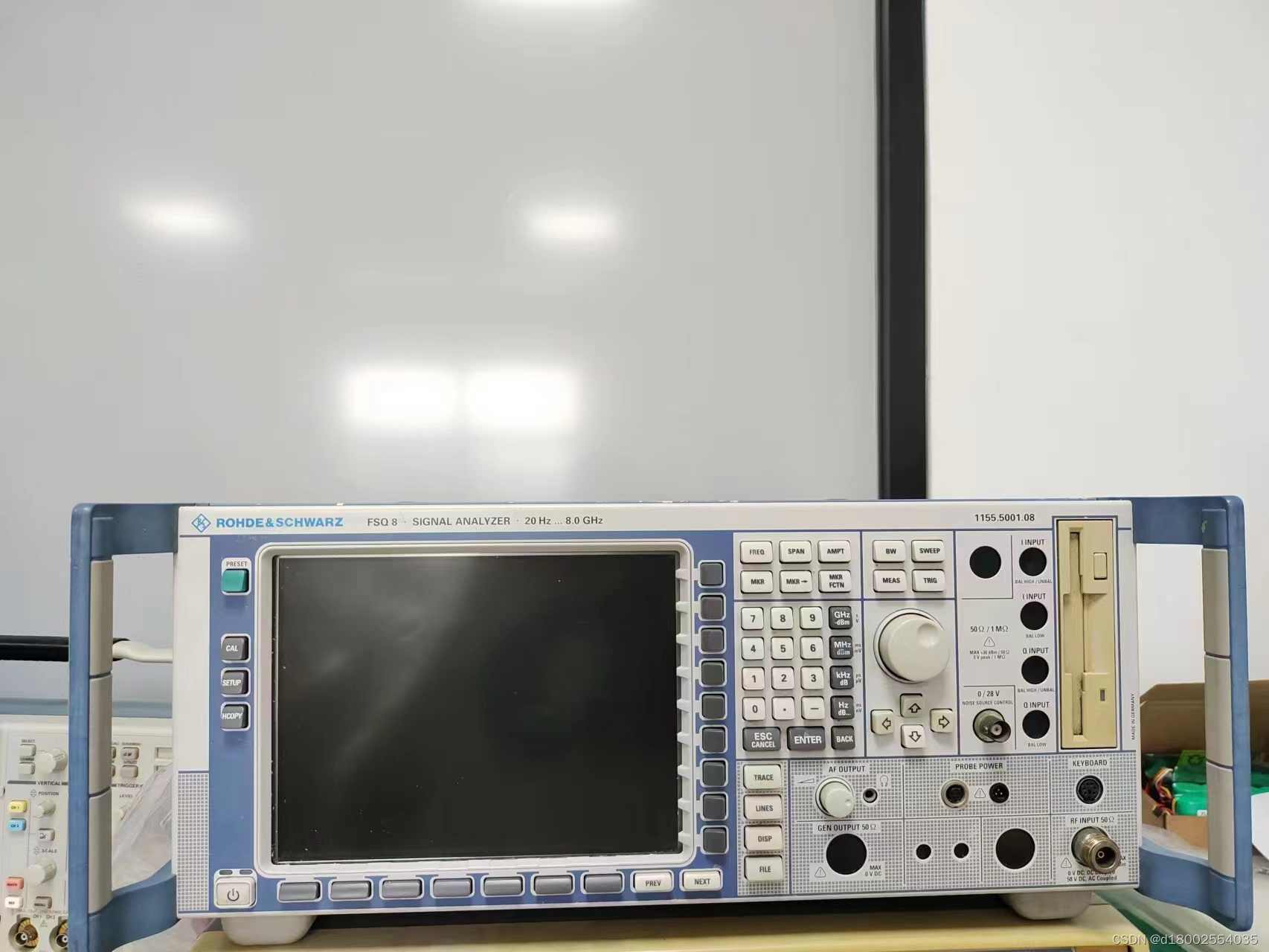

罗德&施瓦茨R&S FSQ8频谱分析仪

最新推荐文章于 2024-01-23 16:21:45 发布

原创最新推荐文章于 2024-01-23 16:21:45 发布 · 139 阅读

CC 4.0 BY-SA版权

文章标签：

177 篇文章

订阅专栏

FSQ8是一款高性能测量设备，拥有极低的相位噪声、低残余EVM和广泛的动态范围，适用于对精度要求高的应用。其特点包括高级功能如跟踪检测器、高级接口和高分辨率显示屏。

FSQ8是所有开发和生产测量任务的解决方案。它提供了非常低的相位噪声,无与伦比的低残余EVM,一个广泛的动态范围和高于平均的精度,使它成为理想的高端测量工具的发展应用,其中公差和限制值往往必须低于标准的定义。

28兆赫MHz

相位噪声:泰普。-10千赫载波偏移,载波频率500兆赫,133兆赫

扭曲:1赫兹

Reference frequency: aging: 1 x 10–7/year, with R&S®FSU-B4 option: 2 x 10–8

DANL with preamplifier ON (R&S®FSU-B25), 1 GHz, 1 Hz RBW: –162 dBm

Displayed average noise level with preamplifier ON (R&S®FSU-B24), 26 GHz, 10 Hz RBW: typ. –166 dBm
跟踪检测器:最大峰、最小峰、自动峰、样本、RMS、平均峰、准峰
Total measurement uncertainty, f < 3.6 GHz: 0.3 dB
显示线性:0.1分贝(0分贝至-70分贝)
接口:GPIN或局域网接口
采样率:可编程:10千赫至81.6兆赫,0.1兆赫级
决议:14位
I/Q存储器:I数据和Q数据各16M样本
Impedance: 50 Ω
连接器:测试端口适配器2.92毫米(k)/n女性
设置衰减器范围:0分贝至75分贝,5分贝级
显示:21厘米lct彩色显示器(8.4")
分辨率:800x600像素(svga分辨率)
Pixel failure rate: < 1 × 10–5
大容量存储器:硬盘,USB闪存(未提供)
数据存储:500仪器设置和跟踪
交流电供应:100V至240V,3.1A至1.3A;50赫兹至400赫兹,第一类保护
耗电量:150伏安
安全性:符合EN61010-1、IN61010-1、UL61010-1、CAN/CSA-22.2。61010-1-4
测试标记:VDS、GS、CSA、CSA-NRTL
