第一章计算机系统概述

1.1 基本构成

1 计算机主要有四个结构化部件：处理器，内存，输入输出模块，系统总线。

处理器：控制计算机的操作，执行数据处理功能。

内存：存储数据和程序。内存也常称为实存储器或主存储器。

输入输出模块：在计算机和外部环境之间移动数据。（外部环境由各种外部设备组成，包括辅助存储设备，通信设备和终端）

系统总线：为处理器，内存和输入输出模块提供通信的设施。

2 由于处理器需要和存储器交换数据，所以它通常使用两个内部寄存器：存储器地址寄存器（Memory Address Register, MAR）, 存储器缓冲寄存器（Memory Buffer Register, MBR）。

MAR：存放下一次读写的存储器的地址

MBR：存放要写入存储器的数据或者要从存储器中读取的数据。

3 处理器中还需要和输入/输出模块之间进行数据传输，所以还需要两个内部寄存器：输入/输出地址寄存器（I/O Address Register, I/O AR），输入/输出缓冲寄存器（I/O Buffer Register, I/O BR）。

I/O AR:确定一个特定的输入输出设备。

I/O BR:在处理器和输入输出模块之间进行传输数据。

1.2 处理器寄存器

1 处理器寄存器主要分两种：用户可见寄存器，控制和状态寄存器。

2 用户可见寄存器：可以通过由处理器执行的机器语言来引用，一般对所有的程序都可用，包括应用程序和系统程序。

3 控制和状态寄存器：用于控制处理器的操作，大部分对用户不可见，其中一部分可被在内核态下执行的某些机器指令所访问。

4 指令执行所必须的寄存器：程序计数器（Program Counter,PC）,指令寄存器（Instruction Rrgister,IR）。

5 处理器设计还包括一个或一组寄存器，通常称为程序状态字（Program Status Word,PSW）。PSW通常包含条件码和其他状态信息。

6 通常可用的寄存器主要包括数据寄存器，地址寄存器和条件码寄存器。

数据寄存器：可以被程序员分配给各种函数。（实际上是通用的，但通常也有一些限制，例如对浮点数运算使用专用的寄存器，而对整数使用其他寄存器。）

地址寄存器：存放数据和指令的地址，或者存放用于计算完整地址或有效地址的部分地址。（可以是通用的，或者可以用来以某一特定方式或模式寻址存储器）例如：变址寄存器通过给一个基值加一个索引来获得有效地址。

7 条件码：是处理器硬件为操作结果设置的位。条件码位被收集到一个或多个寄存器中，通常他们构成了控制寄存器的一部分。

8 机器指令通常允许通过隐式访问来读取这些条件码，但不能通过显示方式进行修改，这是因为他们是为指令执行结果的反馈而设计的。

9 处理器中包含的寄存器有存储能力，并且比内存访问速度快，且容量更小。

1.3 指令的执行

1 处理器执行的程序是由一组保存在存储器中的指令组成的。程序执行是由不断重复的取指令和执行指令的过程组成的。

2 指令周期：取指阶段和执行阶段。

3 取指令和执行指令：处理器从存储器中取一条指令存放在处理器的指令寄存器（IR）中,程序计数器(PC)保存下一次要取的指令地址。

4 一条机器指令能指定的4种不同的操作是：

处理器-存储器：数据可以从处理器传送到存储器，或从存储器传送到处理器。

处理器-I/O：通过处理器和I/O模块间的数据传送，数据可以输出到外部设备，或者从外部设备输入数据。

数据处理：处理器可以执行很多与数据相关的算术操作或者逻辑操作。

控制：某些指令可以改变执行顺序。

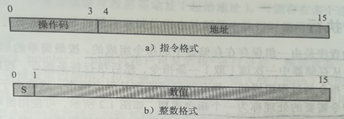

5 所有指令和数据长度均为16位，指令格式种有4位是操作码，因而最多有16（）种不同的操作码（1位16进制数表示），操作码定义处理器要进行的操作。余下的12位知，可直接访问的存储器大小最大为（4K）个字（用3位16进制数表示）。

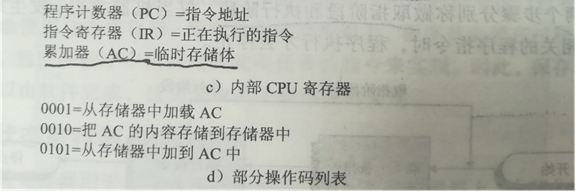

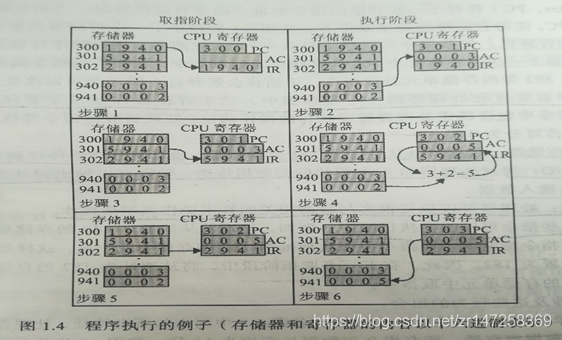

6 一台机器具备的特征如下图1所示：那么把地址为940的存储单元种的内容与地址为941的存储单元中的值相加，并将结果保存在后一个单元中，具体的取指阶段与执行阶段如下图2所示：

PC中包含第一条指令的地址为300，该指令内容（值为十六进制数1940）被送入指令寄存器IR中，PC增1。注意，此处理过程使用了存储器地址寄存器MAR和存储器缓存寄存器MBR。为简单起见，这些中间寄存器没有显示。
IR中最初的4位（第一个十六进制数）表示需要加载AC,剩下的12位（后三个十六进制数）表示地址为940.
从地址为301的存储单元中取下一个指令（5941），PC增1
AC中以前的内容和地址为941的存储单元中的内容相加，结果保存在AC中
从地址为302的存储单元取下一条指令（2941），PC增1
AC中的内容被存储在指令941的存储单元中

1.4 中断

1 中断：其他模块（I/O模块，存储器）中断处理器正常处理过程的机制。

2 中断最初是用于提高处理器效率的一种手段。

3 中断的分类：程序中断，时钟中断，I/O中断，硬件故障中断。

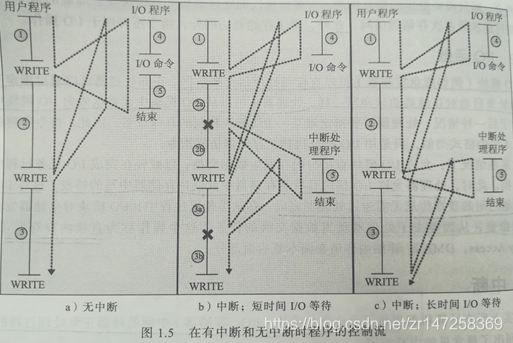

4 有中断和无中断的程序控制流：

图中虚线代表处理器执行的路径：当遇到第一条WRITE指令后，用户程序被中断，I/O程序开始执行。I/O程序执行完成后，WRITE指令之后的用户程序立即恢复执行。（图中④指的是为实际的I/O操作做准备，包括复制将要输出到特定缓冲区的数据，为设备命令准备参数）

用“Ｘ”表示中断发生的点，中断可以发生在主程序的任意位置。

中断处理程序：当外部设备做好服务的准备时，该外部设备的I/O模块会给处理器发送一个中断请求信号，这时处理器做出响应，暂停当前正在进行的程序，转去处理服务于特定I/O设备的的程序称为中断处理程序。

中断打断了正常执行的序列，中断处理完成后，再恢复执行，故不需要添加任何特殊的代码，处理器和操作系统负责挂起用户程序，并在同一个地方恢复执行。

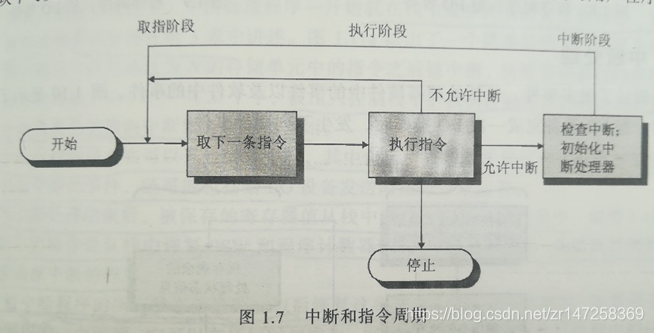

5 中断和指令周期：在中断阶段中，处理器检查是否有中断发生，如果没有中断，处理器继续运行，并在取指阶段取当前程序的下一条指令，如果有中断，处理器挂起当前程序的执行，并执行一个中断处理程序。

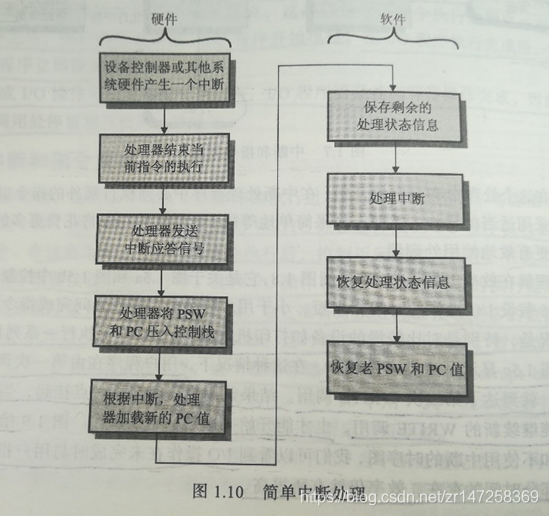

6 中断处理的主要流程如下：

设备给处理器发送一个中断信号
处理器在响应中断前结束当前指令的执行。
处理器对中断进行测定若有为响应的中断，提交确认信号。
处理器需要为把控制权转移到中断程序做准备，（保存当前PSW和下一条要执行的指令地址，他们被压入系统控制栈中）
处理器把响应此中断的中断处理程序入口地址装入程序计数器中。

一旦完成程序计数器的装入，处理器则进入下一个指令周期，该指令也是从取指阶段开始

6 与被中断程序相关的程序计数器和PSW被保存到栈中，栈指针被更新指向新的栈顶，程序计数器被更新指向中断服务程序的开始。

7 开始处理中断。

8 中断处理结束后，被保存的寄存器值从栈中释放并恢复到寄存器中。

9 从栈中恢复PSW和程序计数器的值。

7 多个中断的处理方式有两种：

在处理一个中断的过程中，禁止再发生中断

2. 定义中断优先级，允许高优先级中断打断低优先级中断处理程序的运行。

1.5 存储器的层次结构

1 内存层次的3个元素（价格，容量，访问时间）的特征与关系是：

存取时间越快，价格越高
容量越大，价格越低
容量越大，存取速度越慢。

2 存储器的层析结构如下图所示：该层次结构下，从上到下价格递减，容量递增，存取时间递增，处理器访问存储器频率递减。

3 平均存储时间的计算：

假设处理器存取两级存储器，第一级存储容量为1000个字节，存取时间为0.1微秒，第二级存储器包含100000个字节，存取时间为1微秒。存储器可以直接存取第一级的存储器中的字节，而第二级需要先将字节转移到第一级存储器，然后再由存储器进行存取。有95%的存储器存取（H=0.95）发生在高速缓存中，则访问一个字节的平均存取时间可表示为：（0.95）（0.1）+（0.05）（0.1+1） = 0.15（微秒）

1.6 高速缓存

1 高速缓存操作系统不可见。

2 高速缓存：处理器和内存之间提供一个容量小而速度快的存储器。

3 局部性原理：位于被访问字附近的数据在近期被访问到的概率比较大。

4 高速缓存原理：

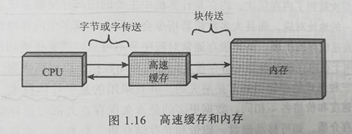

高速缓存试图使访问速度接近现有最快的存储器，同时保持价格便宜的大存储容量。如下图所示，高速缓存就相当于一部分内存数据的副本，但其容量较小速度更快。当处理器视图读取一个字节或字时，要进行一次检查以确定这个字或者字节是否在高速缓存中。如果在，该字节或者字从高速缓存中传递给处理器；如果不在，则有固定数目的字节组成的一块内存数据先被读入高速缓存，然后该字节或字从高速缓存传递给处理器。

5 高速缓存设计需要解决的问题有：高速缓存大小、块大小、映射函数、替换算法（LRU 最近最少使用算法）、写策略（规定何时发生存储器写操作）。

1.7 I/O通信技术

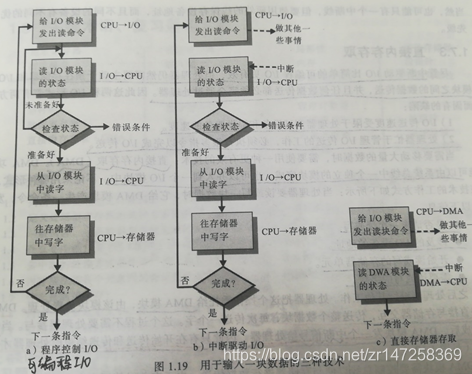

1 对I/O操作有三种可能的技术：可编程I/O，中断驱动I/O,直接存储器存取（DMA）（如下图所示）

2 可编程I/O：

处理器给I/O模块发送命令，I/O模块执行请求的动作并设置I/O状态寄存器中相应的位（并不进一步通知处理器），处理器进行执行I/O指令后，定期进行检查I/O模块的状态，以确定I/O操作是否已经完成。

指令集中包括的I/O指令：控制（用于激活外部设备）、状态（用于测试与I/O模块及其外围设备相关的各种状态条件）、传送（用于在存储器寄存器和外部设备间读写数据）。

存在的问题：处理器必须等待很长时间以确定I/O模块是否做好了接收和发送数据的准备。不断的询问I/O模块的状态，降低了系统的性能。

3 中断驱动I/O：

处理器给I/O模块发送命令，然后继续做其他一些有用的工作。当I/O模块准备好与处理器及逆行数据交换时，它将打断处理器的执行并发送请求。处理器执行完数据传输之后，恢复到以前的执行过程。

优点：消除了不必要的等待。

存在的问题：数据中的每个字无论从存储器到I/O模块还是从I/O到存储器都需要通过处理器处理，导致中断I/O驱动仍然会花费很多处理器时间。

4 DMA:

DMA由系统总线中一个固定的模块完成，也可以并入到一个I/O模块中。

工作方式如下：处理器需要读写一块数据时，他给DMA发送一条命令，包括以下信息：（1）是否请求一次读或者写，（2）设计的I/O设备的地址，（3）开始读或者写的存储器单元，（4）需要读或者写的字数。之后处理器处理其他工作，DMA模块负责数据传输。当数据传输完成后，DMA模块发一个中断信号给处理器。也就是说，只有在开始传输和传输结束的时候，处理器才进行了参与。

DMA需要系统总线以便于存储器进行交换数据。故与处理器形成了总线竞争，当处理器需要总线时需要等待DMA模块。但这并不是一个中断，因为处理器并没有保存上下文环境去做其他事情，而是仅仅暂停了一个总线周期。
