利用Matla绘制多元函数的梯度

梯度的本意是一个向量(矢量)，表示某一函数在该点处的方向导数沿着该方向取得最大值，即函数在该点处沿着该方向(此梯度的方向)变化最快，变化率最大(为该梯度的模)。

下面在matlab里绘制空间曲面，曲面的等高线图，以及各曲面上各个网格点的梯度(向量)

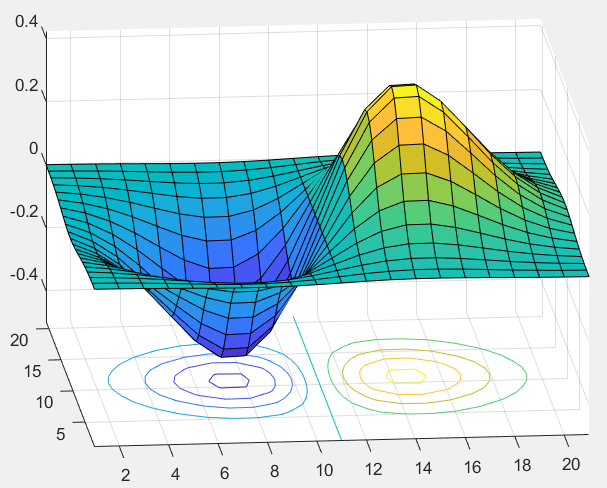

首先，基于Matlab，绘制函数Z=

的图形：

1 [X,Y] = meshgrid(-2:0.2:2); %生成数据网格点
2 Z = X .* exp(-X.^2 - Y.^2); %计算所有网格点的数值
3 surfc(Z)；%绘制三维函数图像

然后，在matlab中使用 hold 函数合并等高线图和箭头图：
