I2C驱动(二) -- SMBus协议

已于 2025-03-04 15:47:00 修改
阅读量2.9k 收藏 54
点赞数 40
分类专栏： 嵌入式Linux_I2C驱动 文章标签： 嵌入式硬件 linux arm开发
于 2024-05-26 21:12:21 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/zpz979994367/article/details/139207360
版权

相关文章

I2C驱动(一) – I2C协议
I2C驱动(二) – SMBus协议
I2C驱动(三) – 驱动中的几个重要结构
I2C驱动(四) – I2C-Tools介绍
I2C驱动(五) – 通用驱动i2c-dev.c分析
I2C驱动(六) – I2C驱动程序模型
I2C驱动(七) – 编写I2C设备驱动之i2c_driver
I2C驱动(八) – 编写I2C设备驱动之i2c_client
I2C驱动(九) – i2c_adapter控制器驱动框架编写
I2C驱动(十) – i2c_adapter控制器驱动完善与上机实验
I2C驱动(十一) – gpio模拟的i2c总线驱动i2c-gpio.c分析
I2C驱动(十二) – 主控芯片的i2c_adapter驱动分析

文章目录

参考资料

一. SMBus协议和I2C协议区别

1.1 SMBus协议简介

SMBus：System Management Bus, 系统管理总线。SMBus最初的目的是用来管理智能电池、充电电池、以及其它微控制器之间的通信。SMBus也被用来连接各种设备，如电源相关设备，系统传感器等。SMBus 为系统和电源管理这样的任务提供了一条控制总线，使用 SMBus 的系统，设备之间发送和接收消息都是通过 SMBus，而不是使用单独的控制线，这样可以节省设备的管脚数。

1.2 SMBus协议和I2C协议的区别

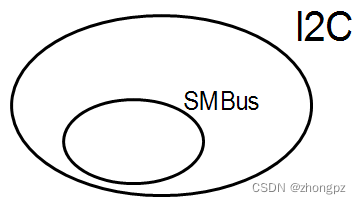

SMBus是基于I2C协议的，SMBus要求更严格，SMBus是I2C协议的子集。
在这里插入图片描述
SMBus协议和I2C协议的区别：
（1）VDD的极限值不一样

  • I2C协议：范围很广，甚至讨论了高达12V的情况。
  • SMBus: 范围在1.8V- 5V。

（2）最小时钟频率和最大Clock Stretching不一样

  • Clock Stretching含义：某个设备需要更多时间进行内部的处理时，它可以把SCL拉低占住I2C总线。
  • I2C协议：时钟频率最小值无限制，Clock Stretching时长也没有限制。
  • SMBus：时钟频率最小值是10KHz，Clock Stretching的最大时间值也有限制。

（3）地址回应区别

  • 一个I2C设备接收到它的设备地址后，是否必须发出回应信号？
  • I2C协议：没有强制要求必须发出回应信号。
  • SMBus：强制要求必须发出回应信号，这样对方才知道该设备的状态：busy，failed，或是被移除了。

（4）SMBus协议明确规定数据传输格式

  • I2C协议：它只定义了怎么传输数据，但是并没有定义数据的格式，这完全由设备来定义。
  • SMBus：定义了几种数据格式(后面分析)。

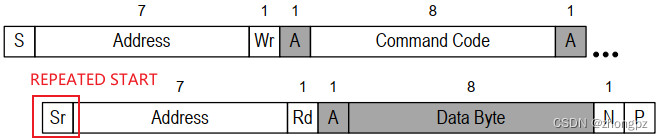

（5）SMBus协议可重复发出S信号（REPEATED START Condition）

  • 比如读EEPROM时，涉及2个操作：
    • 把存储地址发给设备
    • 读数据
  • 在写、读之间，可以不发出P信号，而是直接发出S信号：这个S信号就是
    REPEATED START
    在这里插入图片描述

二、SMBus协议分析

对于I2C协议，它只定义了怎么传输数据，并没有定义数据的格式，这完全由设备来定义。对于SMBus协议，它定义了几种数据格式。
注意：

  • 下面文档中的Functionality flag是Linux的某个I2C控制器驱动所支持的功能。
  • 比如Functionality flag: I2C_FUNC_SMBUS_QUICK，表示需要I2C控制器支持SMBus Quick Command。

2.1 symbols(符号)

下文协议用到的符号含义：

S     (1 bit) : Start bit(开始位)
Sr    (1 bit) : 重复的开始位
P     (1 bit) : Stop bit(停止位)
R/W#  (1 bit) : Read/Write bit. Rd equals 1, Wr equals 0.(读写位)
A, N  (1 bit) : Accept and reverse accept bit.(回应位)
Address(7 bits): I2C 7 bit address. Note that this can be expanded as usual to
                get a 10 bit I2C address.
                (地址位，7位地址)
Command Code  (8 bits): Command byte, a data byte which often selects a register on
                the device.
                (命令字节，一般用来选择芯片内部的寄存器)
Data Byte (8 bits): A plain data byte. Sometimes, I write DataLow, DataHigh
                for 16 bit data.
                (数据字节，8位；如果是16位数据的话，用2个字节来表示：DataLow、DataHigh)
Count (8 bits): A data byte containing the length of a block operation.
				(在block操作总，表示数据长度)
[..]:           Data sent by I2C device, as opposed to data sent by the host
                adapter.
                (中括号表示I2C设备发送的数据，没有中括号表示host adapter发送的数据)

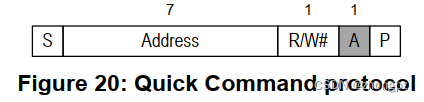

2.2 SMBus Quick Command

在这里插入图片描述
只是用来发送一位数据：R/W# 本意是用来表示读或写，但是在SMBus里可以用来表示其他含义。比如某些开关设备，可以根据这一位来决定是打开还是关闭。

Functionality flag: I2C_FUNC_SMBUS_QUICK

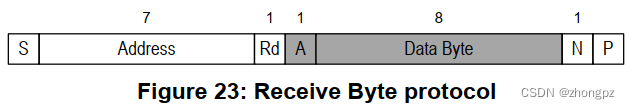

2.3 SMBus Receive Byte

在这里插入图片描述
I2C-tools中的函数：i2c_smbus_read_byte() 。
读取一个字节，Host adapter接收到一个字节后不需要发出回应信号(上图中N表示不回应)。

Functionality flag: I2C_FUNC_SMBUS_READ_BYTE

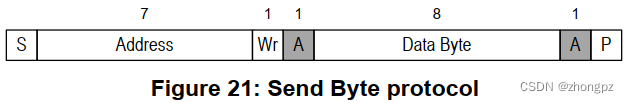

2.4 SMBus Send Byte

在这里插入图片描述
I2C-tools中的函数：i2c_smbus_write_byte()。
发送一个字节。

Functionality flag: I2C_FUNC_SMBUS_WRITE_BYTE

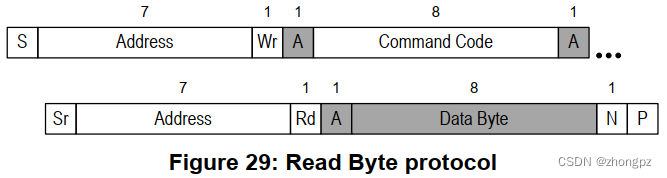

2.5 SMBus Read Byte

在这里插入图片描述
I2C-tools中的函数：i2c_smbus_read_byte_data()。

先发出Command Code(它一般表示芯片内部的寄存器地址)，再读取一个字节的数据。上面介绍的SMBus Receive Byte是不发送Comand Code，直接读取数据。

Functionality flag: I2C_FUNC_SMBUS_READ_BYTE_DATA

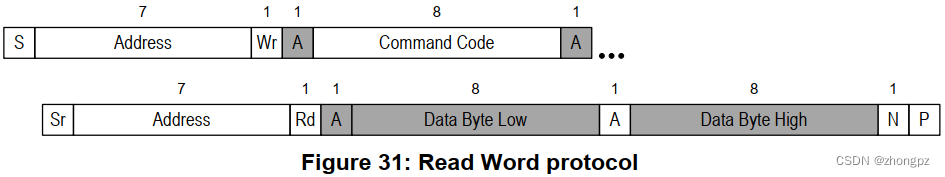

2.6 SMBus Read Word

在这里插入图片描述
I2C-tools中的函数：i2c_smbus_read_word_data()。

先发出Command Code(它一般表示芯片内部的寄存器地址)，再读取2个字节的数据。

Functionality flag: I2C_FUNC_SMBUS_READ_WORD_DATA

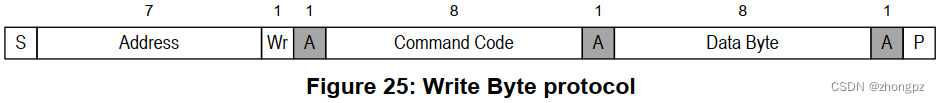

2.7 SMBus Write Byte

在这里插入图片描述
I2C-tools中的函数：i2c_smbus_write_byte_data()。

先发出Command Code(它一般表示芯片内部的寄存器地址)，再发出1个字节的数据。

Functionality flag: I2C_FUNC_SMBUS_WRITE_BYTE_DATA

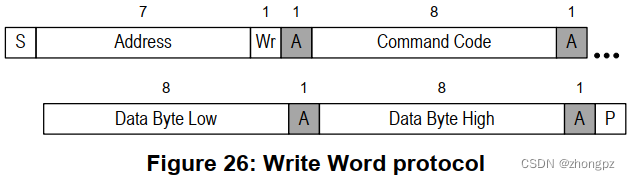

2.8 SMBus Write Word

在这里插入图片描述
I2C-tools中的函数：i2c_smbus_write_word_data()。

先发出Command Code(它一般表示芯片内部的寄存器地址)，再发出1个字节的数据。

Functionality flag: I2C_FUNC_SMBUS_WRITE_WORD_DATA

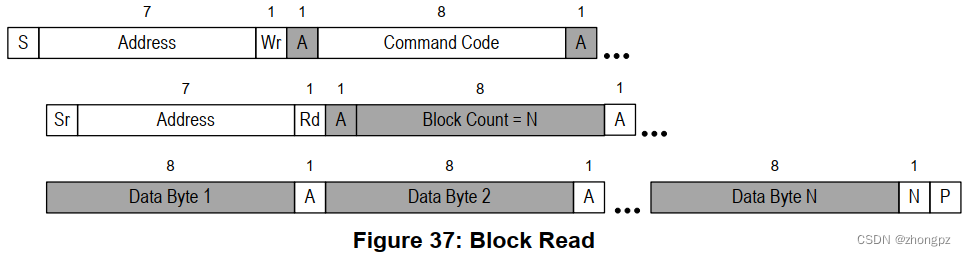

2.9 SMBus Block Read

在这里插入图片描述
I2C-tools中的函数：i2c_smbus_read_block_data()。

先发出Command Code(它一般表示芯片内部的寄存器地址)，再发起读操作：

  • 先读到一个字节(Block Count)，表示后续要读的字节数
  • 然后读取全部数据
Functionality flag: I2C_FUNC_SMBUS_READ_BLOCK_DATA

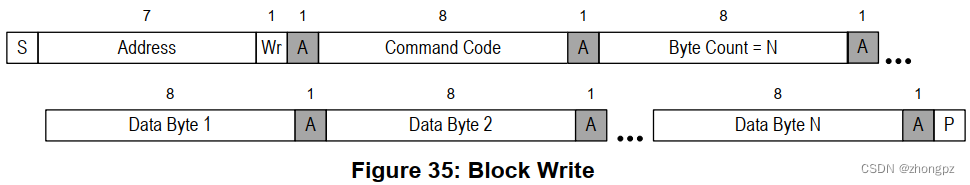

2.10 SMBus Block Write

在这里插入图片描述
I2C-tools中的函数：i2c_smbus_write_block_data()。

先发出Command Code(它一般表示芯片内部的寄存器地址)，再发出1个字节的Byte Conut(表示后续要发出的数据字节数)，最后发出全部数据。

Functionality flag: I2C_FUNC_SMBUS_WRITE_BLOCK_DATA

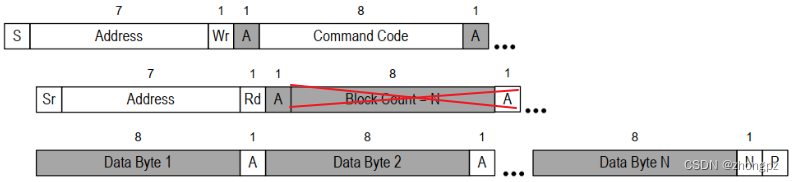

2.11 I2C Block Read

在这里插入图片描述
I2C-tools中的函数：i2c_smbus_read_i2c_block_data()。
在一般的I2C协议中，也可以连续读出多个字节。
它跟SMBus Block Read的差别在于设备发出的第1个数据不是长度N，先发出Command Code(它一般表示芯片内部的寄存器地址)，再发出1个字节的Byte Conut(表示后续要发出的数据字节数)，最后发出全部数据。

Functionality flag: I2C_FUNC_SMBUS_READ_I2C_BLOCK

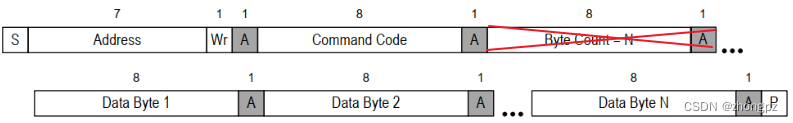

2.12 I2C Block Write

在这里插入图片描述
I2C-tools中的函数：i2c_smbus_write_i2c_block_data()。
在一般的I2C协议中，也可以连续发出多个字节。
它跟SMBus Block Write的差别在于发出的第1个数据不是长度N，先发出Command Code(它一般表示芯片内部的寄存器地址)，再发出1个字节的Byte Conut(表示后续要发出的数据字节数)，最后发出全部数据。

Functionality flag: I2C_FUNC_SMBUS_WRITE_I2C_BLOCK

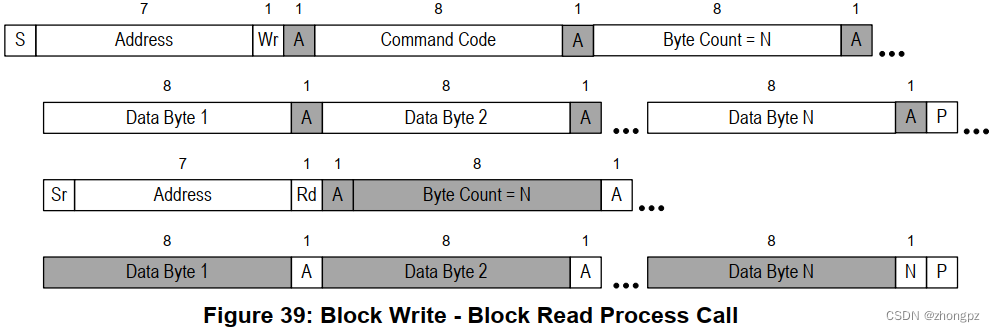

2.13 SMBus Block Write - Block Read Process Call

在这里插入图片描述
先写一块数据，再读一块数据。

Functionality flag: I2C_FUNC_SMBUS_BLOCK_PROC_CALL

2.14 Packet Error Checking (PEC)

在这里插入图片描述
PEC是一种错误校验码，如果使用PEC，那么在P信号之前，数据发送方要发送一个字节的PEC码(它是CRC-8码)。

三、总结

因为很多设备都实现了SMBus，而不是更宽泛的I2C协议，所以优先使用SMBus。即使I2C控制器没有实现SMBus，软件方面也是可以使用I2C协议来模拟SMBus。所以：Linux建议优先使用SMBus。
