Linux电源管理3（基于Linux6.6）---Generic PM Reboot介绍

一、概述

1.1、Generic PM Reboot的背景

不同硬件平台（如x86、ARM、PowerPC等）通常有不同的重启机制。在一些平台上，重启可能需要通过特定的硬件指令或者控制寄存器来完成。因此，Linux在面对不同硬件平台时需要具备灵活的重启机制。

Generic PM Reboot接口通过为这些平台提供一个统一的、抽象的重启接口，使得系统可以在不同平台上使用相同的命令或方法来完成重启操作。这是Linux电源管理的一部分，旨在通过统一的接口实现跨平台的电源管理功能。

1.2、具体实现和功能

在Linux内核中，Generic PM Reboot机制通常通过reboot系统调用和poweroff命令来触发重启操作。其实现涉及以下几个关键方面：

PM Reboot函数：Linux内核提供了一个reboot()函数，它是一个系统调用，用于执行系统的重启操作。这个函数可以触发一个硬件重启或关闭系统（依赖于具体平台的实现）。
平台相关实现：由于不同平台对重启操作的要求不同，Linux内核允许为特定硬件平台实现特定的重启方法。reboot操作通常依赖平台相关的驱动和控制器，如x86平台可能通过ACPI（高级配置与电源接口）来触发重启，而ARM平台可能通过不同的控制寄存器来实现。
统一的接口：尽管底层实现平台特定，但Linux提供了统一的接口（如reboot()函数），让应用程序、脚本、系统管理工具等在调用时不需要关心具体的硬件细节。

1.3、在实际操作中

重启操作：当Linux系统接收到重启命令时，Generic PM Reboot机制会根据平台的实现通过底层硬件接口进行重启。例如，在x86平台上，通常会通过ACPI接口或BIOS指令来执行重启操作；在ARM平台上，可能使用特定的硬件寄存器。
重启命令：在Linux中，用户通常可以使用reboot、shutdown -r等命令来触发系统重启。调用这些命令时，内核会执行与硬件平台相匹配的重启方法。

二、Linux支持的reboot方式

reboot是重启的意思，所以用它实现Restart是合理的，但怎么用它实现关机操作呢？答案是这样的：关机之后，早晚也会开机啊！所以关机是一种特殊的Restart过程，只不过持续的时间有点长而已。所以，内核根据不同的表现方式，将reboot分为如下的几种方式：

include/uapi/linux/reboot.h

/*
 * Commands accepted by the _reboot() system call.
 *
 * RESTART     Restart system using default command and mode.
 * HALT        Stop OS and give system control to ROM monitor, if any.
 * CAD_ON      Ctrl-Alt-Del sequence causes RESTART command.
 * CAD_OFF     Ctrl-Alt-Del sequence sends SIGINT to init task.
 * POWER_OFF   Stop OS and remove all power from system, if possible.
 * RESTART2    Restart system using given command string.
 * SW_SUSPEND  Suspend system using software suspend if compiled in.
 * KEXEC       Restart system using a previously loaded Linux kernel
 */

#define	LINUX_REBOOT_CMD_RESTART	0x01234567
#define	LINUX_REBOOT_CMD_HALT		0xCDEF0123
#define	LINUX_REBOOT_CMD_CAD_ON		0x89ABCDEF
#define	LINUX_REBOOT_CMD_CAD_OFF	0x00000000
#define	LINUX_REBOOT_CMD_POWER_OFF	0x4321FEDC
#define	LINUX_REBOOT_CMD_RESTART2	0xA1B2C3D4
#define	LINUX_REBOOT_CMD_SW_SUSPEND	0xD000FCE2
#define	LINUX_REBOOT_CMD_KEXEC		0x45584543

RESTART，正常的重启，也是我们平时使用的重启。执行该动作后，系统会重新启动。

HALT，停止操作系统，然后把控制权交给其它代码（如果有的话）。具体的表现形式，依赖于系统的具体实现。

CAD_ON/CAD_OFF，允许/禁止通过Ctrl-Alt-Del组合按键触发重启（RESTART）动作。
注1：Ctrl-Alt-Del组合按键的响应是由具体的Driver（如Keypad）实现的。

POWER_OFF，正常的关机。执行该动作后，系统会停止操作系统，并去除所有的供电。

RESTART2，重启的另一种方式。可以在重启时，携带一个字符串类型的cmd，该cmd会在重启前，发送给任意一个关心重启事件的进程，同时会传递给最终执行重启动作的machine相关的代码。内核并没有规定该cmd的形式，完全由具体的machine自行定义。

SW_SUSPEND，即前一篇文章中描述的Hibernate操作，会在下一篇文章描述，这里就暂不涉及。

KEXEC，重启并执行已经加载好的其它Kernel Image（需要CONFIG_KEXEC的支持），暂不涉及。

三、Reboot相关的操作流程

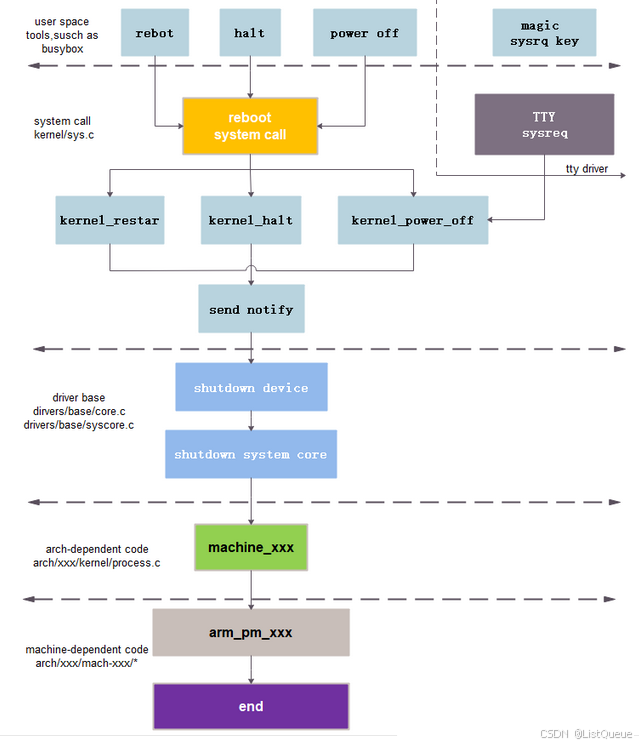

在Linux操作系统中，可以通过reboot、halt、poweroff等命令，发起reboot，具体的操作流程如下：

一般的Linux操作系统，在用户空间都提供了一些工具集合（如常在嵌入式系统使用的Busybox），这些工具集合包含了reboot、halt和poweroff三个和Reboot相关的命令。读者可以参考man帮助文档，了解这些命令的解释和使用说明。
用户空间程序通过reboot系统调用，进入内核空间。
内核空间根据执行路径的不同，提供了kernel_restart、kernel_halt和kernel_power_off三个处理函数，响应用空间的reboot请求。
这三个处理函数的处理流程大致相同，主要包括：向关心reboot过程的进程发送Notify事件；调用drivers核心模块提供的接口，关闭所有的外部设备；调用drivers syscore模块提供的接口，关闭system core；调用Architecture相关的处理函数，进行后续的处理；最后，调用machine相关的接口，实现真正意义上的Reboot。
另外，借助TTY模块提供的Sysreq机制，内核提供了其它途径的关机方法，如某些按键组合、向/proc文件写入命令等，后面会详细介绍。

四、Reboot过程的内部动作和代码分析

4.1、Reboot系统调用

kernel/reboot.c，其函数原型如下：

/*
 * Reboot system call: for obvious reasons only root may call it,
 * and even root needs to set up some magic numbers in the registers
 * so that some mistake won't make this reboot the whole machine.
 * You can also set the meaning of the ctrl-alt-del-key here.
 *
 * reboot doesn't sync: do that yourself before calling this.
 */
SYSCALL_DEFINE4(reboot, int, magic1, int, magic2, unsigned int, cmd,
		void __user *, arg)
{
	struct pid_namespace *pid_ns = task_active_pid_ns(current);
	char buffer[256];
	int ret = 0;

	/* We only trust the superuser with rebooting the system. */
	if (!ns_capable(pid_ns->user_ns, CAP_SYS_BOOT))
		return -EPERM;

	/* For safety, we require "magic" arguments. */
	if (magic1 != LINUX_REBOOT_MAGIC1 ||
			(magic2 != LINUX_REBOOT_MAGIC2 &&
			magic2 != LINUX_REBOOT_MAGIC2A &&
			magic2 != LINUX_REBOOT_MAGIC2B &&
			magic2 != LINUX_REBOOT_MAGIC2C))
		return -EINVAL;

	/*
	 * If pid namespaces are enabled and the current task is in a child
	 * pid_namespace, the command is handled by reboot_pid_ns() which will
	 * call do_exit().
	 */
	ret = reboot_pid_ns(pid_ns, cmd);
	if (ret)
		return ret;

	/* Instead of trying to make the power_off code look like
	 * halt when pm_power_off is not set do it the easy way.
	 */
	if ((cmd == LINUX_REBOOT_CMD_POWER_OFF) && !kernel_can_power_off())
		cmd = LINUX_REBOOT_CMD_HALT;

	mutex_lock(&system_transition_mutex);
	switch (cmd) {
	case LINUX_REBOOT_CMD_RESTART:
		kernel_restart(NULL);
		break;

	case LINUX_REBOOT_CMD_CAD_ON:
		C_A_D = 1;
		break;

	case LINUX_REBOOT_CMD_CAD_OFF:
		C_A_D = 0;
		break;

	case LINUX_REBOOT_CMD_HALT:
		kernel_halt();
		do_exit(0);

	case LINUX_REBOOT_CMD_POWER_OFF:
		kernel_power_off();
		do_exit(0);
		break;

	case LINUX_REBOOT_CMD_RESTART2:
		ret = strncpy_from_user(&buffer[0], arg, sizeof(buffer) - 1);
		if (ret < 0) {
			ret = -EFAULT;
			break;
		}
		buffer[sizeof(buffer) - 1] = '\0';

		kernel_restart(buffer);
		break;

#ifdef CONFIG_KEXEC_CORE
	case LINUX_REBOOT_CMD_KEXEC:
		ret = kernel_kexec();
		break;
#endif

#ifdef CONFIG_HIBERNATION
	case LINUX_REBOOT_CMD_SW_SUSPEND:
		ret = hibernate();
		break;
#endif

	default:
		ret = -EINVAL;
		break;
	}
	mutex_unlock(&system_transition_mutex);
	return ret;
}

reboot系统调用的内部动作比较简单：

1）判断调用者的用户权限，如果不是超级用户（superuser），则直接返回错误；

2）判断传入的magic number是否匹配，如果不匹配，直接返回错误。这样就可以尽可能的防止误动作发生；

3）调用reboot_pid_ns接口，检查是否需要由该接口处理reboot请求；

4）如果是POWER_OFF命令，且没有注册power off的machine处理函数（pm_power_off），把该命令转换为HALT命令；

5）根据具体的cmd命令，执行具体的处理，包括，
      如果是RESTART或者RESTART2命令，调用kernel_restart。
      如果是CAD_ON或CAD_OFF命令，更新C_A_D的值，表示是否允许通过Ctrl+Alt+Del组合键重启系统。
      如果是HALT命令，调用kernel_halt。
      如果是POWER_OFF命令，调用kernel_power_off。
      如果是KEXEC命令，调用kernel_kexec接口。
      如果是SW_SUSPEND，调用hibernate接口。

6）返回上述的处理结果，系统调用结束。

4.2、kernel_restart、kernel_halt和kernel_power_off

kernel/reboot.c，实现比较类似，具体动作包括：

void kernel_restart(char *cmd)
{
	kernel_restart_prepare(cmd);
	do_kernel_restart_prepare();
	migrate_to_reboot_cpu();
	syscore_shutdown();
	if (!cmd)
		pr_emerg("Restarting system\n");
	else
		pr_emerg("Restarting system with command '%s'\n", cmd);
	kmsg_dump(KMSG_DUMP_SHUTDOWN);
	machine_restart(cmd);
}
EXPORT_SYMBOL_GPL(kernel_restart);

void kernel_halt(void)
{
	kernel_shutdown_prepare(SYSTEM_HALT);
	migrate_to_reboot_cpu();
	syscore_shutdown();
	pr_emerg("System halted\n");
	kmsg_dump(KMSG_DUMP_SHUTDOWN);
	machine_halt();
}
EXPORT_SYMBOL_GPL(kernel_halt);

/**
 *	do_kernel_power_off - Execute kernel power-off handler call chain
 *
 *	Expected to be called as last step of the power-off sequence.
 *
 *	Powers off the system immediately if a power-off handler function has
 *	been registered. Otherwise does nothing.
 */
void do_kernel_power_off(void)
{
	struct sys_off_handler *sys_off = NULL;

	/*
	 * Register sys-off handlers for legacy PM callback. This allows
	 * legacy PM callbacks temporary co-exist with the new sys-off API.
	 *
	 * TODO: Remove legacy handlers once all legacy PM users will be
	 *       switched to the sys-off based APIs.
	 */
	if (pm_power_off)
		sys_off = register_sys_off_handler(SYS_OFF_MODE_POWER_OFF,
						   SYS_OFF_PRIO_DEFAULT,
						   legacy_pm_power_off, NULL);

	atomic_notifier_call_chain(&power_off_handler_list, 0, NULL);

	unregister_sys_off_handler(sys_off);
}

4.3、device_shutdown

设备模型中和device_shutdown有关的逻辑包括：

每个设备（struct device）都会保存该设备的驱动（struct device_driver）指针，以及该设备所在总线（struct bus_type）的指针。
设备驱动中有一个名称为“shutdown”的回调函数，用于在device_shutdown时，关闭该设备。
总线中也有一个名称为“shutdown”的回调函数，用于在device_shutdown时，关闭该设备。
系统的所有设备，都存在于“/sys/devices/”目录下，而该目录由名称为“devices_kset”的kset表示。而kset中会使用一个链表保存其下所有的kobject（也即“/sys/devices/”目录下的所有设备）。最终的结果就是，以“devices_kset”为root节点，将内核中所有的设备（以相应的kobject为代表），组织成一个树状结构。

device_shutdown的实现，就非常容易了。drivers/base/core.c，执行逻辑如下。

/**
 * device_shutdown - call ->shutdown() on each device to shutdown.
 */
void device_shutdown(void)
{
	struct device *dev, *parent;

	wait_for_device_probe();
	device_block_probing();

	cpufreq_suspend();

	spin_lock(&devices_kset->list_lock);
	/*
	 * Walk the devices list backward, shutting down each in turn.
	 * Beware that device unplug events may also start pulling
	 * devices offline, even as the system is shutting down.
	 */
	while (!list_empty(&devices_kset->list)) {
		dev = list_entry(devices_kset->list.prev, struct device,
				kobj.entry);

		/*
		 * hold reference count of device's parent to
		 * prevent it from being freed because parent's
		 * lock is to be held
		 */
		parent = get_device(dev->parent);
		get_device(dev);
		/*
		 * Make sure the device is off the kset list, in the
		 * event that dev->*->shutdown() doesn't remove it.
		 */
		list_del_init(&dev->kobj.entry);
		spin_unlock(&devices_kset->list_lock);

		/* hold lock to avoid race with probe/release */
		if (parent)
			device_lock(parent);
		device_lock(dev);

		/* Don't allow any more runtime suspends */
		pm_runtime_get_noresume(dev);
		pm_runtime_barrier(dev);

		if (dev->class && dev->class->shutdown_pre) {
			if (initcall_debug)
				dev_info(dev, "shutdown_pre\n");
			dev->class->shutdown_pre(dev);
		}
		if (dev->bus && dev->bus->shutdown) {
			if (initcall_debug)
				dev_info(dev, "shutdown\n");
			dev->bus->shutdown(dev);
		} else if (dev->driver && dev->driver->shutdown) {
			if (initcall_debug)
				dev_info(dev, "shutdown\n");
			dev->driver->shutdown(dev);
		}

		device_unlock(dev);
		if (parent)
			device_unlock(parent);

		put_device(dev);
		put_device(parent);

		spin_lock(&devices_kset->list_lock);
	}
	spin_unlock(&devices_kset->list_lock);
}

上述函数的解析：

1）遍历devices_kset的链表，取出所有的设备（struct device）；

2）将该设备从链表中删除；

3）调用pm_runtime_get_noresume和pm_runtime_barrier接口，停止所有的Runtime相关的电源管理动作（后续的文章会详细描述有关Runtime PM的逻辑）；

4）如果该设备的bus提供了shutdown函数，优先调用bus的shutdown，关闭设备；

5）如果bus没有提供shutdown函数，检测设备driver是否提供，如果提供，调用设备driver的shutdown，关闭设备；

6）直至处理完毕所有的设备。

4.4、machine_restart、machine_halt和machine_power_off

虽然以machine_为前缀命名，这三个接口却是属于Architecture相关的处理函数，如ARM。以ARM为例，arch/arm/kernel/reboot.c，具体如下。

machine_restart

/*
 * Restart requires that the secondary CPUs stop performing any activity
 * while the primary CPU resets the system. Systems with a single CPU can
 * use soft_restart() as their machine descriptor's .restart hook, since that
 * will cause the only available CPU to reset. Systems with multiple CPUs must
 * provide a HW restart implementation, to ensure that all CPUs reset at once.
 * This is required so that any code running after reset on the primary CPU
 * doesn't have to co-ordinate with other CPUs to ensure they aren't still
 * executing pre-reset code, and using RAM that the primary CPU's code wishes
 * to use. Implementing such co-ordination would be essentially impossible.
 */
void machine_restart(char *cmd)
{
	local_irq_disable();
	smp_send_stop();

	do_kernel_restart(cmd);

	/* Give a grace period for failure to restart of 1s */
	mdelay(1000);

	/* Whoops - the platform was unable to reboot. Tell the user! */
	printk("Reboot failed -- System halted\n");
	while (1);
}

解析说明：

1）先转述一下该接口的注释；
对于多CPU的机器来说，Restart之前必须保证其它的CPU处于非活动状态，由其中的一个主CPU负责Restart动作。并且，必须实现一个基于硬件的Restart操作，以保证所有CPU同步Restart，这是设计的重点！
对于单CPU机器来说，就相对简单了，可以直接用软件reset的方式实现Restart。

2）调用smp_send_stop接口，确保其它CPU处于非活动状态；

3）调用machine-dependent的restart接口，实现真正的restart；

4）等待1s；

5）如果没有返回，则restart成功，否则失败，打印错误信息。

machine_halt

ARM的halt很简单，就是将其它CPU停下来，并禁止当前CPU的中断后，死循环！确实，中断被禁止了，又死循环了，不halt才怪。代码如下：

/*
 * Halting simply requires that the secondary CPUs stop performing any
 * activity (executing tasks, handling interrupts). smp_send_stop()
 * achieves this.
 */
void machine_halt(void)
{
	local_irq_disable();
	smp_send_stop();
	while (1);
}

machine_power_off

power off动作和restart类似，即停止其它CPU，调用回调函数。power off的回调函数和restart类似，就不再说明了。

/*
 * Power-off simply requires that the secondary CPUs stop performing any
 * activity (executing tasks, handling interrupts). smp_send_stop()
 * achieves this. When the system power is turned off, it will take all CPUs
 * with it.
 */
void machine_power_off(void)
{
	local_irq_disable();
	smp_send_stop();
	do_kernel_power_off();
}

五、总结

Generic PM Reboot 是 Linux 内核电源管理（Power Management, PM）的一部分，旨在提供一个跨平台的接口，统一处理不同硬件平台上的系统重启操作。通过这一机制，Linux 内核能够支持在多种硬件架构（如 x86、ARM、PowerPC 等）上执行一致的重启行为，而无需关注平台特定的硬件细节。

5.1、电源管理驱动Reboot

由上面的分析可知，在Reboot的过程中，大部分的逻辑是否内核处理的，具体的driver需要关注2点即可：

1）实现各自的shutdown接口，以正确关闭对应的设备

2）实现machine-dependent的接口，以确保底层的Machine可以正确restart或者power off

看来还是很简单的。

主要特点和功能：

跨平台统一接口：
- 由于不同硬件平台对重启操作的要求不同，Linux 内核通过 Generic PM Reboot 提供了一个统一的接口，使得不同平台可以通过相同的命令或方法进行系统重启。
平台特定实现：
- 尽管有统一的接口，但重启操作的具体实现依赖于硬件平台。例如，x86 系统可能通过 ACPI（高级配置与电源接口）来执行重启，而 ARM 系统可能通过特定的硬件寄存器来触发重启。
reboot() 系统调用：
- reboot() 是用于触发重启操作的系统调用。它接收几个参数，其中 cmd 参数指定要执行的操作（如重启、关机等），并通过底层的硬件接口实现具体操作。
电源管理的一部分：
- 除了重启，电源管理还包括如睡眠模式、休眠模式等。Generic PM Reboot 是其中的一部分，专注于系统重启功能。
优势：
- 跨平台支持：为不同平台提供统一的电源管理接口，简化了跨平台的电源管理实现。
- 简化开发：系统开发者和硬件平台开发者可以依赖统一接口，而无需为每种硬件编写独立的重启代码。
- 一致性：在各种硬件平台上，用户和应用程序通过相同的命令（如 reboot、shutdown -r）即可触发重启，增强了系统管理的一致性。
