LinuxGPIO子系统4(基于Linux6.6)---pinctrl驱动介绍




一、 概述

单纯地从pin controller driver的角度(屏蔽掉pinctrl core的实现细节),理解pinctrl subsystem的设计思想,并掌握pinctrl驱动的移植和实现方法。

移植和实现 pinctrl 驱动(引脚控制驱动)是 Linux 内核中一种常见的硬件平台适配任务。pinctrl 是一个用于控制和管理芯片引脚的内核子系统,它允许开发者对不同硬件平台的引脚进行配置、复用(设置引脚的功能)、电气特性配置(如上拉、下拉、浮空等)等。

移植 pinctrl 驱动的基本步骤包括:

  1. 设备树配置(Device Tree Configuration)
  2. 内核配置和驱动支持
  3. 平台代码实现
  4. 驱动编写和适配

以下是移植和实现 pinctrl 驱动的具体步骤。

二、pin controller的概念和软件抽象

Kernel pinctrl core使用struct pinctrl_desc抽象一个pin controller,该结构的定义如下:

include/linux/pinctrl/pinctrl.h

struct pinctrl_desc {
	const char *name;
	const struct pinctrl_pin_desc *pins;
	unsigned int npins;
	const struct pinctrl_ops *pctlops;
	const struct pinmux_ops *pmxops;
	const struct pinconf_ops *confops;
	struct module *owner;
#ifdef CONFIG_GENERIC_PINCONF
	unsigned int num_custom_params;
	const struct pinconf_generic_params *custom_params;
	const struct pin_config_item *custom_conf_items;
#endif
	bool link_consumers;
};

2.1 Pin

kernel的pin controller子系统要想管理好系统的pin资源,第一个要搞明白的问题就是:系统中到底有多少个pin?用软件语言来表述就是:要把系统中所有的pin描述出来,并建立索引。这由上面struct pinctrl_desc结构中pins和npins来完成。

对pinctrl core来说,它只关心系统中有多少个pin,并使用自然数为这些pin编号,后续的操作,都是以这些编号为操作对象。至于编号怎样和具体的pin对应上,完全是pinctrl driver自己的事情。

因此,pinctrl driver需要根据实际情况,将系统中所有的pin组织成一个struct pinctrl_pin_desc类型的数组,该类型的定义为:

 include/linux/pinctrl/pinctrl.h


/**
* struct pinctrl_pin_desc - boards/machines provide information on their
  * pins, pads or other muxable units in this struct
  * @number: unique pin number from the global pin number space
  * @name: a name for this pin
  * @drv_data: driver-defined per-pin data. pinctrl core does not touch this
  */
struct pinctrl_pin_desc {
        unsigned number;
        const char *name;
        void *drv_data;
};

2.2 Pin groups

在SoC系统中,有时需要将很多pin组合在一起,以实现特定的功能,例如SPI接口、I2C接口等。因此pin controller需要以group为单位,访问、控制多个pin,这就是pin groups。相应地,pin controller subsystem需要提供一些机制,来获取系统中到底有多少groups、每个groups包含哪些pins、等等。

因此,pinctrl core在struct pinctrl_ops中抽象出三个回调函数,用来获取pin groups相关信息,如下:

include/linux/pinctrl/pinctrl.h


struct pinctrl_ops {
        int (*get_groups_count) (struct pinctrl_dev *pctldev);
        const char *(*get_group_name) (struct pinctrl_dev *pctldev,
                                        unsigned selector);
        int (*get_group_pins) (struct pinctrl_dev *pctldev,
                               unsigned selector,
                               const unsigned **pins,
                               unsigned *num_pins);
        void (*pin_dbg_show) (struct pinctrl_dev *pctldev, struct seq_file *s,
                          unsigned offset);
        int (*dt_node_to_map) (struct pinctrl_dev *pctldev,
                               struct device_node *np_config,
                               struct pinctrl_map **map, unsigned *num_maps);
        void (*dt_free_map) (struct pinctrl_dev *pctldev,
                             struct pinctrl_map *map, unsigned num_maps);
};

2.3. Pin configuration(对象是pin或者pin group)

pinctrl subsystem中的操作对象(pin or pin group)以及抽象方法。SoC中的管脚有些属性可以配置,例如上拉、下拉、高阻、驱动能力等。pinctrl subsystem使用pin configuration来封装这些功能,具体体现在struct pinconf_ops数据结构中,如下:

include/linux/pinctrl/pinconf.h

struct pinconf_ops {
#ifdef CONFIG_GENERIC_PINCONF
         bool is_generic;
#endif
        int (*pin_config_get) (struct pinctrl_dev *pctldev,
                               unsigned pin,
                               unsigned long *config);
        int (*pin_config_set) (struct pinctrl_dev *pctldev,
                               unsigned pin,
                                unsigned long *configs,
                                unsigned num_configs);
        int (*pin_config_group_get) (struct pinctrl_dev *pctldev,
                                      unsigned selector,
                                      unsigned long *config);
        int (*pin_config_group_set) (struct pinctrl_dev *pctldev,
                                      unsigned selector,
                                      unsigned long *configs,
                                     unsigned num_configs);
        int (*pin_config_dbg_parse_modify) (struct pinctrl_dev *pctldev,
                                            const char *arg,
                                            unsigned long *config);
        void (*pin_config_dbg_show) (struct pinctrl_dev *pctldev,
                                      struct seq_file *s,
                                      unsigned offset);
        void (*pin_config_group_dbg_show) (struct pinctrl_dev *pctldev,
                                            struct seq_file *s,
                                            unsigned selector);
        void (*pin_config_config_dbg_show) (struct pinctrl_dev *pctldev,
                                             struct seq_file *s,
                                             unsigned long config);
};

 pin_config_get,获取指定pin(管脚的编号,由2.1中pin的注册信息获得)当前配置,保存在config指针中(配置的具体含义,只有pinctrl driver自己知道,下同)。

pin_config_set,设置指定pin的配置(可以同时配置多个config,具体意义要由相应pinctrl driver解释)。

pin_config_group_get、pin_config_group_set,获取或者设置指定pin group的配置项。

2.4. Pin multiplexing(对象是pin或者pin group)

为了照顾不同类型的产品、不同的应用场景,SoC中的很多管脚可以配置为不同的功能,例如A2和B5两个管脚,既可以当作普通的GPIO使用,又可以配置为I2C0的的SCL和SDA,也可以配置为UART5的TX和RX,这称作管脚的复用(pin multiplexing,简称为pinmux)。kernel pinctrl subsystem使用struct pinmux_ops来抽象pinmux有关的操作,如下:

include/linux/pinctrl/pinmux.h

struct pinmux_ops {
         int (*request) (struct pinctrl_dev *pctldev, unsigned offset);
        int (*free) (struct pinctrl_dev *pctldev, unsigned offset);
        int (*get_functions_count) (struct pinctrl_dev *pctldev);
        const char *(*get_function_name) (struct pinctrl_dev *pctldev,
                                           unsigned selector);
        int (*get_function_groups) (struct pinctrl_dev *pctldev,
                                  unsigned selector,
                                  const char * const **groups,
                                  unsigned *num_groups);
        int (*set_mux) (struct pinctrl_dev *pctldev, unsigned func_selector,
                        unsigned group_selector);
        int (*gpio_request_enable) (struct pinctrl_dev *pctldev,
                                    struct pinctrl_gpio_range *range,
                                     unsigned offset);
        void (*gpio_disable_free) (struct pinctrl_dev *pctldev,
                                   struct pinctrl_gpio_range *range,
                                    unsigned offset);
        int (*gpio_set_direction) (struct pinctrl_dev *pctldev,
                                   struct pinctrl_gpio_range *range,
                                    unsigned offset,
                                   bool input);
        bool strict;
};

get_functions_count,获取系统中function的个数。

get_function_name,获取指定function的名称。

get_function_groups,获取指定function所占用的pin group(可以有多个)。

set_mux,将指定的pin group(group_selector)设置为指定的function(func_selector)。

request,检查某个pin是否已作它用,用于管脚复用时的互斥(避免多个功能同时使用某个pin而不知道,导致奇怪的错误)。

free,request的反操作。

gpio_request_enable、gpio_disable_free、gpio_set_direction,gpio有关的操作,等到gpio有关的文章中再说明。

strict,为true时,说明该pin controller不允许某个pin作为gpio和其它功能同时使用。

三、 pinctrl subsystem的控制逻辑

以struct pinctrl_desc为引子,介绍了pinctrl subsystem中有关pin controller的概念抽象,包括pin、pin group、pinconf、pinmux、pinmux function、等等,相当于从provider的角度理解pinctrl subsystem。那么,问题来了,怎么使用pinctrl subsystem提供的功能控制管脚的配置以及功能复用呢?这看似需要由consumer(例如各个外设的驱动)自行处理,实际上却不尽然:

3.1 pin state

根据前面的描述,pinctrl driver抽象出来了一些离散的对象:pin(pin group)、function、configuration,并实现了这些对象的控制和配置方式。回到某一个具体的device上(如SPI2):

该device在某一状态下(如工作状态、休眠状态、等等),所使用的pin(pin group)、pin(pin group)的function和configuration,是唯一确定的。

这个状态在pinctrl subsystem中就称作pin state。而pinctrl driver和具体板型有关的部分,需要负责枚举该板型下所有device(当然,特指那些需要pin资源的device)的所有可能的状态,并详细定义这些状态需要使用的pin(或pin group),以及这些pin(或pin group)需要配置为哪种function、哪种配置项。这些状态确定之后,consumer(device driver)就好办了,直接发号施令就行了:

pinctrl subsystem接收到指令后,找到该state的相关信息(pin、function和configuration),并调用pinctrl driver提供的相应API,控制pin controller即可。

3.2 pin map

在pinctrl subsystem中,pin state有关的信息是通过pin map收集,相关的数据结构如下:

include/linux/pinctrl/machine.h

struct pinctrl_map {
        const char *dev_name;
        const char *name;
        enum pinctrl_map_type type;
        const char *ctrl_dev_name;
        union {
                struct pinctrl_map_mux mux;
                 struct pinctrl_map_configs configs;
        } data;
};

dev_name,device的名称。

name,pin state的名称。

ctrl_dev_name,pin controller device的名字。

type,该map的类型,包括PIN_MAP_TYPE_MUX_GROUP(配置管脚复用)、PIN_MAP_TYPE_CONFIGS_PIN(配置pin)、PIN_MAP_TYPE_CONFIGS_GROUP(配置pin group)、PIN_MAP_TYPE_DUMMY_STATE(不需要任何配置,仅仅为了表示state的存在。

data,该map需要用到的数据项,是一个联合体,如果map的类型是PIN_MAP_TYPE_CONFIGS_GROUP,则为struct pinctrl_map_mux类型的变量;如果map的类型是PIN_MAP_TYPE_CONFIGS_PIN或者PIN_MAP_TYPE_CONFIGS_GROUP,则为struct pinctrl_map_configs类型的变量。

struct pinctrl_map_mux的定义如下:

 include/linux/pinctrl/machine.h


struct pinctrl_map_mux {
         const char *group;
        const char *function;
};

struct pinctrl_map_configs的定义如下:group,group的名字,指明该map所涉及的pin group。

function,function的名字,表示该map需要将group配置为哪种function。

include/linux/pinctrl/machine.h


struct pinctrl_map_configs {
        const char *group_or_pin;
        unsigned long *configs;
        unsigned num_configs;
};
static const struct pinctrl_map mapping[] __initconst = {
		{
			.dev_name = "foo-spi.0",
			.name = PINCTRL_STATE_DEFAULT,
			.type = PIN_MAP_TYPE_MUX_GROUP,
			.ctrl_dev_name = "pinctrl-foo",
			.data.mux.function = "spi0",
		},
		{
			.dev_name = "foo-i2c.0",
			.name = PINCTRL_STATE_DEFAULT,
			.type = PIN_MAP_TYPE_MUX_GROUP,
			.ctrl_dev_name = "pinctrl-foo",
			.data.mux.function = "i2c0",
		},
		{
			.dev_name = "foo-mmc.0",
			.name = PINCTRL_STATE_DEFAULT,
			.type = PIN_MAP_TYPE_MUX_GROUP,
			.ctrl_dev_name = "pinctrl-foo",
			.data.mux.function = "mmc0",
		},
	};

通过dts生成pin map这是一个mapping数组,包含4个map entry,定义了"foo-i2c.0"设备的一个pin state(PINCTRL_STATE_DEFAULT,"default"),该state由一个PIN_MAP_TYPE_MUX_GROUP entry、一个PIN_MAP_TYPE_CONFIGS_GROUP entry以及两个PIN_MAP_TYPE_CONFIGS_PIN entry组成。

至于dts中pin map描述的格式是什么,则完全由pinctrl driver自己决定,因为,最终的解析工作(dts to map)也是它自己做的。

四、pinctrl subsystem的整体流程

通过前面分析,对pinctrl subsystem有了一个比较全面的认识,这里以pinctrl整个使用流程为例,简单的总结一下。

1)pinctrl driver根据pin controller的实际情况,实现struct pinctrl_desc(包括pin/pin group的抽象,function的抽象,pinconf、pinmux的operation API实现,dt_node_to_map的实现,等等),并注册到kernel中。

2)pinctrl driver在pin controller的dts node中,根据自己定义的格式,描述每个device的所有pin state。大致的形式如下:

        pinctrl_xxx {                               /* the dts node for pin controller */
                ...
                xxx_state_xxx: xxx_xxx {  /* dts node for xxx device's "xxx state" */
                        xxx_pinmux {             /* pinmux entry */
                                xxx = xxxx;
                                xxx = xxxxxxx;
                                ...
                        };
                        xxx_pinconf {            /* pinconf entry */
                                xxx = xxxx;
                                xxx = xxxxxxx;
                                ...
                        };
                        xxx_pinconf {
                                xxx = xxxx;
                                xxx = xxxxxxx;
                                ...
                        };
                       ...
               };
               ...
        };

3)相应的consumer driver可以在自己的dts node中,引用pinctrl driver所定义的pin state,例如:

                   xxx_device: xxx@xxxxxxxx {
                        compatible = "xxx,xxxx";
                        ...
                        pinctrl-names = "default";
                        pinctrl-0 = <&xxx_state_xxx>;
                        ...
                };

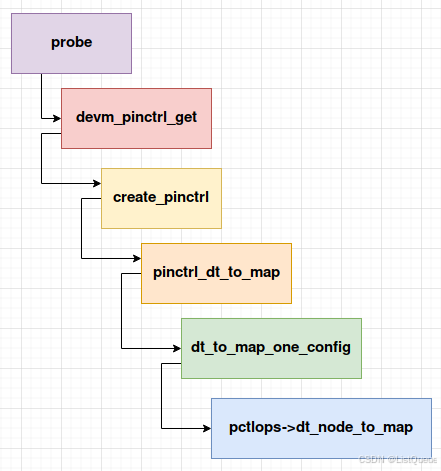

4)consumer driver在需要的时候,可以调用pinctrl_get/devm_pinctrl_get接口,获得一个pinctrl handle(struct pinctrl类型的指针)。pinctrl subsystem在pinctrl get的过程中,解析consumer device的dts node,找到相应的pin state,进行调用pinctrl driver提供的dt_node_to_map API,解析pin state并转换为pin map。以driver probe时为例,调用过程如下:

5)consumer获得pinctrl handle之后,可以调用pinctrl subsystem提供的API(例如pinctrl_select_state),使自己的某个pin state生效。pinctrl subsystem进而调用pinctrl driver提供的各种回调函数,配置pin controller的硬件。

五、 举例应用

1. 设备树配置(Device Tree)

在 Linux 中,设备树(Device Tree)是描述硬件的一种数据结构,它帮助内核知道如何配置硬件资源,包括引脚复用设置。pinctrl 驱动的配置通常涉及设备树中的引脚控制部分。

设备树配置示例

pinctrl {
    uart0_pins: uart0-pins {
        rockchip,pins = <
            /* uart0_rx */
            0 RK_PC0 3 &pcfg_pull_up,
            /* uart0_tx */
            0 RK_PC1 3 &pcfg_pull_up
        >;
    };

    uart0_pins_default: uart0-pins-default {
        rockchip,pins = <
            /* uart0_rx */
            0 RK_PC0 3 &pcfg_pull_up,
            /* uart0_tx */
            0 RK_PC1 3 &pcfg_pull_up
        >;
    };
};

说明:

  • pinctrl:定义引脚控制相关的配置。
  • uart0_pins:指定了与 UART0 相关的引脚配置。
  • rockchip,pins:这是 Rockchip 特有的属性,表示要配置的引脚以及其功能。
  • pcfg_pull_up:指示为这些引脚启用上拉电阻。

通过设备树,pinctrl 子系统能够根据硬件需求动态设置引脚的复用功能。


2. 内核配置和驱动支持

在移植 pinctrl 驱动之前,首先需要确保内核启用了相关的引脚控制支持。这通常是在内核的 config 配置文件中进行设置。

启用 pinctrl 驱动的内核配置项:

CONFIG_PINCTRL=y
CONFIG_PINCTRL_GENERIC=y
CONFIG_PINCTRL_XYZ=y  # 针对特定硬件平台的 pinctrl 驱动
  • CONFIG_PINCTRL:启用 pinctrl 子系统支持。
  • CONFIG_PINCTRL_GENERIC:启用通用的引脚控制驱动,适用于大部分平台。
  • CONFIG_PINCTRL_XYZ:针对特定平台的引脚控制驱动,需要根据硬件平台调整此项配置。

如果你在移植特定硬件平台的 pinctrl 驱动,通常需要确保相关的硬件驱动也被启用。对于 Rockchip 平台,比如 CONFIG_PINCTRL_ROCKCHIP


3. 平台代码实现

移植 pinctrl 驱动时,需要在平台的驱动代码中实现引脚控制的操作。这部分代码通常位于硬件平台的驱动目录中,例如 drivers/pinctrl 下。

在平台代码中,通常要实现以下几个部分:

  1. 定义引脚控制资源: 在硬件平台的代码中,你需要定义引脚控制资源,包括引脚配置、引脚复用功能等。通常通过 pinctrl_map 表格来描述这些资源。

  2. 编写引脚控制的操作函数: 包括引脚的初始化、配置、复用和电气特性的设置等。

例如,下面是一个 Rockchip 平台的引脚控制代码片段:

static const struct pinctrl_pin_desc rockchip_pins[] = {
    { .number = RK_PC0, .name = "uart0_rx", },
    { .number = RK_PC1, .name = "uart0_tx", },
};

static const struct pinctrl_ops rockchip_pinctrl_ops = {
    .get_groups_count = rockchip_get_groups_count,
    .get_group_name = rockchip_get_group_name,
    .set_mux = rockchip_set_mux,
    .get_mux = rockchip_get_mux,
};

static int rockchip_pinctrl_probe(struct platform_device *pdev)
{
    struct pinctrl *pctrl;
    int ret;

    pctrl = devm_pinctrl_get(&pdev->dev);
    if (IS_ERR(pctrl))
        return PTR_ERR(pctrl);

    /* 配置引脚复用 */
    ret = pinctrl_select_state(pctrl, rockchip_pins_default);
    if (ret)
        return ret;

    return 0;
}
  • rockchip_pins:定义了 Rockchip 平台上与 UART 相关的引脚。
  • rockchip_pinctrl_ops:实现了引脚控制的操作,例如获取引脚组数量、设置引脚复用功能、获取引脚复用状态等。

4. 驱动编写和适配

pinctrl 驱动移植完成后,需要将它与实际的硬件平台和内核进行适配。这包括:

  • 引脚组和复用配置: 确保引脚复用表正确,适应不同硬件平台的需求。
  • 初始化和调试: 确保 pinctrl 驱动在硬件初始化过程中正确加载,配置引脚,并能够通过设备树正确读取配置。

驱动加载和设备树匹配

确保设备树中的 pinctrl 配置与驱动的实现相匹配。内核会根据设备树加载相应的引脚控制节点。

例如,Rockchip 平台的设备树文件可能包含如下配置:

dts

pinctrl {
    uart0_pins: uart0-pins {
        rockchip,pins = <
            /* uart0_rx */
            0 RK_PC0 3 &pcfg_pull_up,
            /* uart0_tx */
            0 RK_PC1 3 &pcfg_pull_up
        >;
    };
};

内核启动时会根据设备树中的配置调用相应的 pinctrl 驱动来初始化引脚。


总结

移植和实现 pinctrl 驱动通常包括以下几个步骤:

  1. 配置设备树,定义需要的引脚及其复用功能。
  2. 在内核配置中启用 pinctrl 子系统及相关驱动支持。
  3. 在平台驱动中实现 pinctrl 操作接口,并处理硬件平台的引脚配置。
  4. 通过设备树与硬件驱动进行适配,确保引脚配置正确无误。
