Linux设备模型5

Linux设备模型5（基于Linux6.6）---device和device_driver介绍



---

一、device和device_driver概述

在 Linux 内核中，device 和 device_driver 是两个密切相关但又有所不同的概念，它们共同作用于硬件设备的管理和驱动。理解这两者的概念有助于深入理解 Linux 系统如何与硬件交互。

1.1 Device（设备）概述

在 Linux 中，device 代表一个硬件或虚拟设备（如磁盘、网卡、显示器、虚拟设备等）。每个设备都有其独特的功能和属性，内核使用设备模型来管理这些设备。device 在 Linux 内核中由 struct device 数据结构表示。

struct device

struct device 是 Linux 内核用于表示设备的主要结构体，它包含设备相关的信息，如设备的名称、状态、所属的总线类型、驱动程序等。具体定义可以在 include/linux/device.h 中找到。

设备的类型

Linux 支持各种类型的设备，包括：

• 字符设备：如串口设备（tty）、键盘、鼠标等。通过字符设备，用户空间程序可以逐字节地与设备交互。
• 块设备：如硬盘、闪存、USB 存储设备等。块设备通过缓冲区进行高效的块级数据读写。
• 网络设备：如网卡等。
• 输入设备：如触摸屏、键盘、鼠标等。

设备可以是物理设备（如硬盘、网卡）或虚拟设备（如内存设备、虚拟网络接口）。

设备与总线

设备通过总线（如 PCI、USB、I2C 等）与系统的其他部分进行连接。每种总线类型都有相应的驱动模型，用来管理设备的生命周期和与其他设备的交互。

1.2 Device Driver（设备驱动程序）概述

device driver（设备驱动程序）是操作系统内核中用于控制硬件设备的软件模块。设备驱动程序使操作系统能够与硬件进行交互，处理硬件设备的输入输出（I/O）操作，并提供对硬件资源的管理。每个设备都有一个或多个驱动程序来处理其特定的功能。

struct device_driver

设备驱动程序在 Linux 内核中由 struct device_driver 数据结构表示，它包含驱动程序的基本信息，如驱动程序的名称、设备匹配函数、操作接口等。

设备驱动程序的分类

设备驱动程序通常根据设备的类型和通信方式来分类，主要分为以下几种类型：

• 字符设备驱动：管理字符设备（如串口、键盘、鼠标等）的驱动程序。
• 块设备驱动：管理块设备（如硬盘、USB 存储设备）的驱动程序。
• 网络设备驱动：管理网络设备（如网卡、Wi-Fi 接口等）的驱动程序。
• 输入设备驱动：管理输入设备（如触摸屏、键盘、鼠标等）的驱动程序。

驱动程序的工作流程

设备驱动程序在操作系统中充当了硬件和内核之间的中介角色。其基本工作流程如下：

1. 设备的注册：设备驱动程序首先通过 platform_driver_register 或 pci_register_driver 等函数注册自己，并告知内核该驱动支持哪些设备。
2. 设备与驱动程序的匹配：当系统启动时，内核会根据硬件设备的标识信息（如设备 ID、总线类型等）将设备与适当的驱动程序进行匹配。匹配成功时，内核会调用驱动程序的 probe 函数来初始化设备。
3. 设备的管理：驱动程序在 probe 函数中会对设备进行初始化，分配资源，并提供设备操作接口（如打开、读取、写入等）。
4. 设备的卸载：当设备被移除或驱动程序卸载时，内核会调用 remove 函数清理设备资源。

1.3 设备和驱动程序的关系

• 设备和驱动程序的绑定：一个设备通常由一个或多个驱动程序进行管理。在 Linux 中，设备和驱动程序是通过设备的 driver 字段来绑定的，驱动程序通过 probe 函数来初始化设备。

  设备和驱动程序的匹配通常是通过设备的 ID 信息来完成的。例如，在 PCI 总线下，设备通过其 PCI ID 和设备驱动程序进行匹配。

• 设备树和驱动模型：Linux 采用设备树（Device Tree）模型来描述设备的层次结构。设备树通过描述设备的节点来表示硬件的层次和属性，而驱动程序则通过匹配设备树中的节点来操作对应的硬件。

1.4 Linux 设备驱动模型的工作流程

Linux 的设备驱动模型大体上遵循以下步骤：

1. 注册设备：设备通过总线驱动（如 platform_driver、pci_driver 等）注册到系统中。
2. 设备匹配：内核根据设备的标识信息（如总线类型、设备 ID）与已注册的驱动程序进行匹配。
3. 设备初始化（Probe）：当设备和驱动程序成功匹配时，内核会调用驱动程序的 probe 函数进行设备的初始化工作。
4. 设备使用：设备的驱动程序提供接口，用户空间可以通过文件系统或其他方式进行设备的读写操作。
5. 设备移除（Remove）：当设备被移除时，内核会调用驱动程序的 remove 函数，释放相关资源并注销设备。

device和device driver是Linux驱动开发的基本概念。Linux kernel的思路很简单：驱动开发，就是要开发指定的软件（driver）以驱动指定的设备（device），所以kernel就为设备和驱动它的driver定义了两个数据结构，分别是device和device_driver。因此本文将会围绕这两个数据结构，介绍Linux设备模型的核心逻辑。

二、 struct device和struct device_driver

在阅读Linux内核源代码时，通过核心数据结构，即可理解某个模块60%以上的逻辑，设备模型部分尤为明显。

在include/linux/device.h中，Linux内核定义了设备模型中最重要的两个数据结构，struct device和struct device_driver。

struct device {
	struct kobject kobj;
	struct device		*parent;

	struct device_private	*p;

	const char		*init_name; /* initial name of the device */
	const struct device_type *type;

	const struct bus_type	*bus;	/* type of bus device is on */
	struct device_driver *driver;	/* which driver has allocated this
					   device */
	void		*platform_data;	/* Platform specific data, device
					   core doesn't touch it */
	void		*driver_data;	/* Driver data, set and get with
					   dev_set_drvdata/dev_get_drvdata */
	struct mutex		mutex;	/* mutex to synchronize calls to
					 * its driver.
					 */

	struct dev_links_info	links;
	struct dev_pm_info	power;
	struct dev_pm_domain	*pm_domain;

#ifdef CONFIG_ENERGY_MODEL
	struct em_perf_domain	*em_pd;
#endif

#ifdef CONFIG_PINCTRL
	struct dev_pin_info	*pins;
#endif
	struct dev_msi_info	msi;
#ifdef CONFIG_DMA_OPS
	const struct dma_map_ops *dma_ops;
#endif
	u64		*dma_mask;	/* dma mask (if dma'able device) */
	u64		coherent_dma_mask;/* Like dma_mask, but for
					     alloc_coherent mappings as
					     not all hardware supports
					     64 bit addresses for consistent
					     allocations such descriptors. */
	u64		bus_dma_limit;	/* upstream dma constraint */
	const struct bus_dma_region *dma_range_map;

	struct device_dma_parameters *dma_parms;

	struct list_head	dma_pools;	/* dma pools (if dma'ble) */

#ifdef CONFIG_DMA_DECLARE_COHERENT
	struct dma_coherent_mem	*dma_mem; /* internal for coherent mem
					     override */
#endif
#ifdef CONFIG_DMA_CMA
	struct cma *cma_area;		/* contiguous memory area for dma
					   allocations */
#endif
#ifdef CONFIG_SWIOTLB
	struct io_tlb_mem *dma_io_tlb_mem;
#endif
#ifdef CONFIG_SWIOTLB_DYNAMIC
	struct list_head dma_io_tlb_pools;
	spinlock_t dma_io_tlb_lock;
	bool dma_uses_io_tlb;
#endif
	/* arch specific additions */
	struct dev_archdata	archdata;

	struct device_node	*of_node; /* associated device tree node */
	struct fwnode_handle	*fwnode; /* firmware device node */

#ifdef CONFIG_NUMA
	int		numa_node;	/* NUMA node this device is close to */
#endif
	dev_t			devt;	/* dev_t, creates the sysfs "dev" */
	u32			id;	/* device instance */

	spinlock_t		devres_lock;
	struct list_head	devres_head;

	const struct class	*class;
	const struct attribute_group **groups;	/* optional groups */

	void	(*release)(struct device *dev);
	struct iommu_group	*iommu_group;
	struct dev_iommu	*iommu;

	struct device_physical_location *physical_location;

	enum device_removable	removable;

	bool			offline_disabled:1;
	bool			offline:1;
	bool			of_node_reused:1;
	bool			state_synced:1;
	bool			can_match:1;
#if defined(CONFIG_ARCH_HAS_SYNC_DMA_FOR_DEVICE) || \
    defined(CONFIG_ARCH_HAS_SYNC_DMA_FOR_CPU) || \
    defined(CONFIG_ARCH_HAS_SYNC_DMA_FOR_CPU_ALL)
	bool			dma_coherent:1;
#endif
#ifdef CONFIG_DMA_OPS_BYPASS
	bool			dma_ops_bypass : 1;
#endif
};

 说明：

parent，该设备的父设备，一般是该设备所从属的bus、controller等设备。

p，一个用于struct device的私有数据结构指针，该指针中会保存子设备链表、用于添加到bus/driver/prent等设备中的链表头等等，具体可查看源代码。

kobj，该数据结构对应的struct kobject。

init_name，该设备的名称。

type，struct device_type结构是新版本内核新引入的一个结构，它和struct device关系，非常类似stuct kobj_type和struct kobject之间的关系。

bus，该device属于哪个总线。

driver，该device对应的device driver。

platform_data，一个指针，用于保存具体的平台相关的数据。具体的driver模块，可以将一些私有的数据，暂存在这里，需要使用的时候，再拿出来，因此设备模型并不关心该指针得实际含义。

power、pm_domain，电源管理相关的逻辑，后续会由电源管理专题讲解。

pins，"PINCTRL”功能，暂不描述。

numa_node，"NUMA”功能，暂不描述。

dma_mask~archdata，DMA相关的功能，暂不描述。

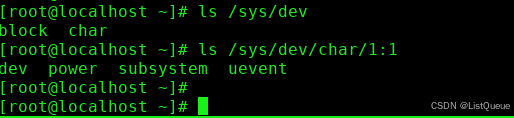

devt，dev_t是一个32位的整数，它由两个部分（Major和Minor）组成，在需要以设备节点的形式（字符设备和块设备）向用户空间提供接口的设备中，当作设备号使用。在这里，该变量主要用于在sys文件系统中，为每个具有设备号的device，创建/sys/dev/* 下的对应目录，如下：

class，该设备属于哪个class。

groups，该设备的默认attribute集合。将会在设备注册时自动在sysfs中创建对应的文件。

iommu_fwspec，固件提供的IOMMU特定属性

offline_disabled，如果设置，则设备永久在线

offline，成功调用总线类型的.offline（）后设置

在最低级别，Linux系统中的每个设备都由一个结构设备的实例。 设备结构包含信息 设备模型核心需要为系统建模。 ‘

大多数子系统， 但是，请跟踪有关其托管设备的其他信息。 作为一个  结果，设备很少用裸设备结构表示;相反，该

结构，如kobject结构，通常嵌入其中 设备的更高级别表示。

• struct device_driver

struct device_driver {
	const char		*name;
	struct bus_type		*bus;

	struct module		*owner;
	const char		*mod_name;	/* used for built-in modules */

	bool suppress_bind_attrs;	/* disables bind/unbind via sysfs */
	enum probe_type probe_type;

	const struct of_device_id	*of_match_table;
	const struct acpi_device_id	*acpi_match_table;

	int (*probe) (struct device *dev);
	int (*remove) (struct device *dev);
	void (*shutdown) (struct device *dev);
	int (*suspend) (struct device *dev, pm_message_t state);
	int (*resume) (struct device *dev);
	const struct attribute_group **groups;

	const struct dev_pm_ops *pm;

	struct driver_private *p;
};

说明：

name设备驱动的名称。该名称通常是驱动模块的名称，用于在系统中标识这个驱动。通常与设备的名称匹配。
bus指向设备总线类型的指针。总线类型（例如，pci_bus_type、platform_bus_type 等）定义了设备如何连接和与内核交互。bus 字段告诉内核该驱动程序支持哪个总线的设备。
owner指向加载该驱动程序模块的 struct module 结构体的指针。这个字段指示该驱动程序所属的内核模块，有助于模块管理和引用计数。
mod_name用于内置模块的名称字段。这个字段通常在驱动程序直接内置到内核时使用，表示内置模块的名称。
suppress_bind_attrs如果设置为 true，则通过 sysfs 禁用设备的 bind 和 unbind 操作。这在某些特殊情况下可以防止设备与驱动程序的动态绑定和解绑。
probe_type设备驱动程序的探测类型。它指定了驱动程序的探测方法。通常有两种类型：PROBE_TYPE_NORMAL 和 PROBE_TYPE_SYNC，用来区分同步和异步的探测方式。
of_match_table指向设备树（Device Tree）匹配表的指针。of_match_table 定义了驱动程序支持哪些设备，并用于根据设备的设备树信息进行匹配。通常用于嵌入式系统中，设备的硬件信息通过设备树传递给内核。
acpi_match_table指向 ACPI 匹配表的指针。该表用于根据设备的 ACPI 信息与驱动程序进行匹配。ACPI（Advanced Configuration and Power Interface）是用于管理硬件配置和电源管理的标准。
probe设备驱动程序的初始化函数。当设备与驱动匹配时，内核会调用此函数来初始化设备。该函数返回值为 0 表示成功，非零值表示失败。
sync_state用于同步设备状态的回调函数。这个函数在设备驱动程序的同步操作时被调用，通常用于设备的状态更新。
remove驱动程序的移除函数。当设备被移除或驱动程序卸载时，内核会调用此函数以清理设备的资源。返回值为 0 表示成功，非零值表示失败。
shutdown驱动程序的关机函数。在系统关闭或设备关闭时调用。这个函数通常用于清理设备的电源或资源。
suspend驱动程序的挂起函数。当设备进入睡眠模式或被挂起时调用。pm_message_t 提供了关于挂起状态的信息。返回值为 0 表示成功，非零值表示失败。
resume驱动程序的恢复函数。当设备从挂起状态恢复时调用。返回值为 0 表示成功，非零值表示失败。
groups设备的属性组。属性组定义了设备通过 sysfs 暴露的属性。这些属性可以在 /sys 文件系统中被用户空间程序访问和修改。
dev_groups设备特有的属性组。这个字段用于指定与特定设备相关的属性组。
pm指向设备电源管理操作结构的指针。dev_pm_ops 包含有关设备的电源管理操作（如 suspend、resume 等）的函数指针。
coredump用于设备内核崩溃转储的回调函数。如果设备在运行过程中发生崩溃，可以使用此函数来处理崩溃转储信息。
p驱动程序私有数据指针，通常用于存储与驱动程序相关的额外私有数据。这个字段可以由驱动程序根据需要自定义，以存储非标准的驱动状态。

三、 设备模型框架下驱动开发

在设备模型框架下，设备驱动的开发是一件很简单的事情，主要包括2个步骤：

步骤1：分配一个struct device类型的变量，填充必要的信息后，把它注册到内核中。

步骤2：分配一个struct device_driver类型的变量，填充必要的信息后，把它注册到内核中。

这两步完成后，内核会在合适的时机，调用struct device_driver变量中的probe、remove、suspend、resume等回调函数，从而触发或者终结设备驱动的执行。而所有的驱动程序逻辑，都会由这些回调函数实现，此时，驱动开发者眼中便不再有“设备模型”，转而只关心驱动本身的实现。

以上两个步骤的补充说明：

1. 一般情况下，Linux驱动开发很少直接使用device和device_driver，因为内核在它们之上又封装了一层，如soc device、platform device等等，而这些层次提供的接口更为简单、易用（也正是因为这个原因，本文并不会过多涉及device、device_driver等模块的实现细节）。

2. 内核提供很多struct device结构的操作接口（具体可以参考include/linux/device.h和drivers/base/core.c的代码），主要包括初始化（device_initialize）、注册到内核（device_register）、分配存储空间+初始化+注册到内核（device_create）等等，可以根据需要使用。

3. device和device_driver必须具备相同的名称，内核才能完成匹配操作，进而调用device_driver中的相应接口。这里的同名，作用范围是同一个bus下的所有device和device_driver。

4. device和device_driver必须挂载在一个bus之下，该bus可以是实际存在的，也可以是虚拟的。

5. driver开发者可以在struct device变量中，保存描述设备特征的信息，如寻址空间、依赖的GPIOs等，因为device指针会在执行probe等接口时传入，这时driver就可以根据这些信息，执行相应的逻辑操作了。

四、 设备驱动probe的时机

所谓的"probe”，是指在Linux内核中，如果存在相同名称的device和device_driver，内核就会执行device_driver中的probe回调函数，而该函数就是所有driver的入口，可以执行诸如硬件设备初始化、字符设备注册、设备文件操作ops注册等动作（"remove”是它的反操作，发生在device或者device_driver任何一方从内核注销时，其原理类似，就不再单独说明了）。

设备驱动prove的时机有如下几种（分为自动触发和手动触发）：

• 将struct device类型的变量注册到内核中时自动触发（device_register，device_add，device_create_vargs，device_create）
• 将struct device_driver类型的变量注册到内核中时自动触发（driver_register）
• 手动查找同一bus下的所有device_driver，如果有和指定device同名的driver，执行probe操作（device_attach）
• 手动查找同一bus下的所有device，如果有和指定driver同名的device，执行probe操作（driver_attach）
• 自行调用driver的probe接口，并在该接口中将该driver绑定到某个device结构中----即设置dev->driver（device_bind_driver）

五、其它杂项

5.1、 device_attribute和driver_attribute

在大多数时候，attribute文件的读写数据流为：vfs---->sysfs---->kobject---->attibute---->kobj_type---->sysfs_ops---->xxx_attribute，其中kobj_type、sysfs_ops和xxx_attribute都是由包含kobject的上层数据结构实现。

Linux内核中关于该内容的例证到处都是，device也不无例外的提供了这种例子，如下

 drivers/base/core.c

#define to_dev_attr(_attr) container_of(_attr, struct device_attribute, attr)

static ssize_t dev_attr_show(struct kobject *kobj, struct attribute *attr,
			     char *buf)
{
	struct device_attribute *dev_attr = to_dev_attr(attr);
	struct device *dev = kobj_to_dev(kobj);
	ssize_t ret = -EIO;

	if (dev_attr->show)
		ret = dev_attr->show(dev, dev_attr, buf);
	if (ret >= (ssize_t)PAGE_SIZE) {
		printk("dev_attr_show: %pS returned bad count\n",
				dev_attr->show);
	}
	return ret;
}

static ssize_t dev_attr_store(struct kobject *kobj, struct attribute *attr,
			      const char *buf, size_t count)
{
	struct device_attribute *dev_attr = to_dev_attr(attr);
	struct device *dev = kobj_to_dev(kobj);
	ssize_t ret = -EIO;

	if (dev_attr->store)
		ret = dev_attr->store(dev, dev_attr, buf, count);
	return ret;
}

static const struct sysfs_ops dev_sysfs_ops = {
	.show	= dev_attr_show,
	.store	= dev_attr_store,
};


static struct kobj_type device_ktype = {
	.release	= device_release,
	.sysfs_ops	= &dev_sysfs_ops,
	.namespace	= device_namespace,
};


struct sysfs_ops {
	ssize_t	(*show)(struct kobject *, struct attribute *,char *);
	ssize_t	(*store)(struct kobject *,struct attribute *,const char *, size_t);
};


/* interface for exporting device attributes */
struct device_attribute {
	struct attribute	attr;
	ssize_t (*show)(struct device *dev, struct device_attribute *attr,
			char *buf);
	ssize_t (*store)(struct device *dev, struct device_attribute *attr,
			 const char *buf, size_t count);
};

至于driver的attribute，则要简单的多，其数据流为：vfs---->sysfs---->kobject---->attribute---->driver_attribute，如下：

include/linux/device/driver.h

/* sysfs interface for exporting driver attributes */

struct driver_attribute {
	struct attribute attr;
	ssize_t (*show)(struct device_driver *driver, char *buf);
	ssize_t (*store)(struct device_driver *driver, const char *buf,
			 size_t count);
};

#define DRIVER_ATTR_RW(_name) \
	struct driver_attribute driver_attr_##_name = __ATTR_RW(_name)
#define DRIVER_ATTR_RO(_name) \
	struct driver_attribute driver_attr_##_name = __ATTR_RO(_name)
#define DRIVER_ATTR_WO(_name) \
	struct driver_attribute driver_attr_##_name = __ATTR_WO(_name)

5.2、 device_type

device_type是内嵌在struct device结构中的一个数据结构，用于指明设备的类型，并提供一些额外的辅助功能。它的的形式如下：

 /*
 * The type of device, "struct device" is embedded in. A class
 * or bus can contain devices of different types
 * like "partitions" and "disks", "mouse" and "event".
 * This identifies the device type and carries type-specific
 * information, equivalent to the kobj_type of a kobject.
 * If "name" is specified, the uevent will contain it in
 * the DEVTYPE variable.
 */
struct device_type {
	const char *name;
	const struct attribute_group **groups;
	int (*uevent)(struct device *dev, struct kobj_uevent_env *env);
	char *(*devnode)(struct device *dev, umode_t *mode,
			 kuid_t *uid, kgid_t *gid);
	void (*release)(struct device *dev);

	const struct dev_pm_ops *pm;
};

说明：
    const char *name:
        设备类型的名称。该字段通常包含一个描述设备类型的字符串，用于标识设备的类别。例如，你可以为一个特定硬件类型定义一个名字，作为设备的类别。

    const struct attribute_group **groups:
        设备的属性组，用于描述设备在 sysfs 中的属性。attribute_group 是一种包含多个 attribute 的结构体，sysfs 属性是设备与用户空间交互的一种机制。你可以通过 sysfs 文件系统读取或设置这些属性。
        该字段为一个指向 attribute_group 结构体数组的指针，用于定义一组设备属性。

    int (*uevent)(const struct device *dev, struct kobj_uevent_env *env):
        这个回调函数用于生成设备的 uevent（用户空间事件）。当设备状态发生变化时，内核会触发一个 uevent，通知用户空间。这些事件通常用于 udev 设备管理工具。
        例如，在设备连接或断开时，内核会通过此函数发送通知。

    char *(*devnode)(const struct device *dev, umode_t *mode, kuid_t *uid, kgid_t *gid):
        这个回调函数用于为设备生成设备节点文件。devnode 生成的设备节点文件通常位于 /dev 目录下，表示与设备相关的文件系统接口。
        它接收设备信息和一些权限信息（如文件模式、UID、GID），并返回设备节点的路径名。

    void (*release)(struct device *dev):
        这个回调函数在设备被释放时调用。它通常用于设备对象的清理工作，比如释放设备占用的资源、内存等。
        设备的 release 函数在设备生命周期的最后阶段被调用，当设备对象不再使用时，该函数会被触发来释放资源。

    const struct dev_pm_ops *pm:
        这是一个指向 dev_pm_ops 结构体的指针，用于指定设备的电源管理操作。dev_pm_ops 结构体定义了与电源管理相关的回调函数，如 suspend、resume 等。
        通过这个字段，设备可以定义如何处理电源管理（如挂起、恢复、关闭等）。

5.3、 root device

在sysfs中有这样一个目录：/sys/devices，系统中所有的设备，都归集在该目录下。有些设备，是通过device_register注册到Kernel并体现在/sys/devices/xxx/下。但有时候仅仅需要在/sys/devices/下注册一个目录，该目录不代表任何的实体设备，这时可以使用下面的接口：

include/linux/device.h

/*
 * Root device objects for grouping under /sys/devices
 */
struct device *__root_device_register(const char *name, struct module *owner);

/* This is a macro to avoid include problems with THIS_MODULE */
#define root_device_register(name) \
	__root_device_register(name, THIS_MODULE)

void root_device_unregister(struct device *root);

该接口会调用device_register函数，向内核中注册一个设备，但是，没必要注册与之对应的driver。
