本文详细解析了蓝牙广播数据帧的结构，包括Preamble、AccessAddress、PDU和CRC部分。深入探讨了PDU的数据类型、长度及Payload的组成，如AdvA和AdvData字段，适合蓝牙技术研究者和开发者阅读。

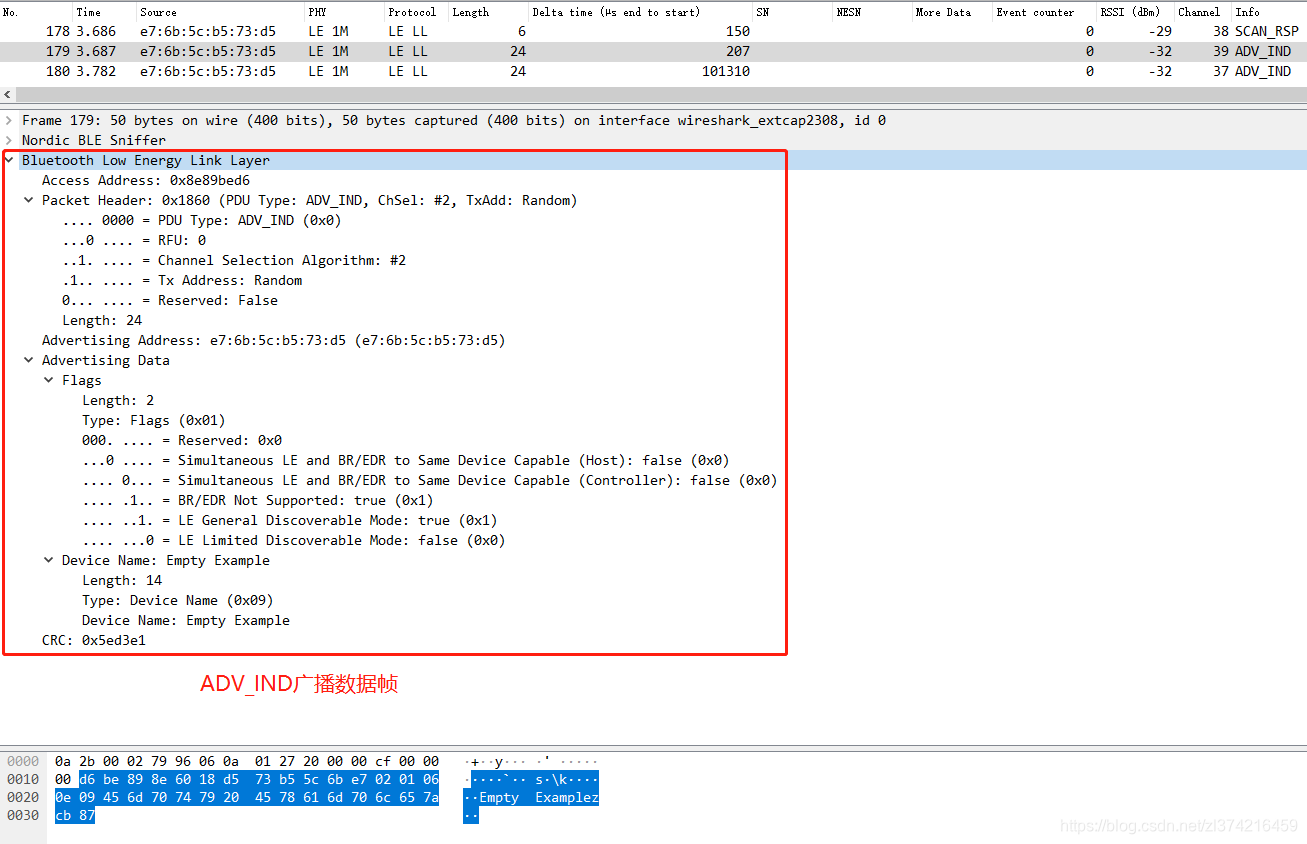

1.上图为真实抓到的一个蓝牙广播数据帧，裸数据为：
d6 be 89 8e 60 18 d5 73 b5 5c 6b e7 02 01 06 0e 09 45 6d 70 74 79 20 45 78 61 6d 70 6c 65 7a cb 87
按照上面的格式解析裸数据得到以下内容：
- – Preamble:aa
- – Access Address:d6 be 89 8e //0x8e89bed6
- – PDU:60 18 d5 73 b5 5c 6b e7 02 01 06 0e 09 45 6d 70 74 79 20 45 78 61 6d 70 6c 65
- – CRC:7a cb 87 //0x5ed3e1
2.广播包的PDU，裸数据为：
60 18 d5 73 b5 5c 6b e7 02 01 06 0e 09 45 6d 70 74 79 20 45 78 61 6d 70 6c 65
按照上面的格式解析裸数据得到以下内容：
- PDU_Header: 60 18
- – PDU_Type(4bit):0000
- – RFU(1bit):0
- – ChSel(1bit):1
- – TxAdd(1bit):1
- – RxAdd(1bit):1
- – Length(8bit):0x18 //24

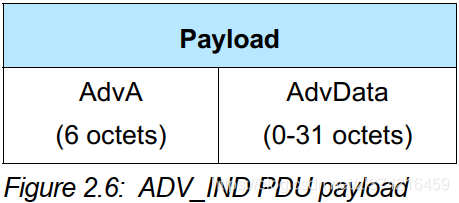

- PDU_Payload:d5 73 b5 5c 6b e7 02 01 06 0e 09 45 6d 70 74 79 20 45 78 61 6d 70 6c 65
- – AdvA:d5 73 b5 5c 6b e7 // e7:6b:5c:b5:73:d5
- – AdvData:02 01 06 0e 09 45 6d 70 74 79 20 45 78 61 6d 70 6c 65

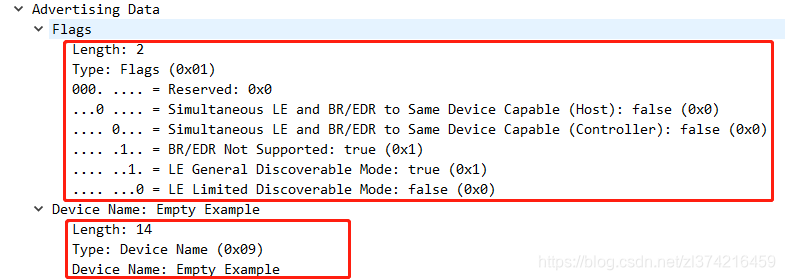

3.广播裸数据为：
02 01 06 0e 09 45 6d 70 74 79 20 45 78 61 6d 70 6c 65
