网络类型 --- 根据数据链路层所使用的协议及规则来进行划分

P2P网络 --- 点到点网络 MA网络 --- 多点接入网络 --- BMA 广播型多点接入网络 --- NBMA 非广播型多点接入

数据链路层协议

以太网协议 ---- 封装数据帧是，需要假如源MAC地址和目标MAC地址 （MAC地址是以太网所独有）原因：利用以太网建立的二层网络中可以包含多个（两个或两个以上）接口，每个以太网接口之间都可以通过交互以太网帧的形式进行二层通讯。 ---- 以太网可以组建多节点的网络所以，以太网属于MA网络，因为以太网是支持广播的，所以，以太网应该属于BMA网络。

当一个网络中只能存在两台设备，并且不允许第三台设备加入，这样的网络我们称为P2P网络。（不需要靠MAC地址进行主机的区分）

串线 --- T1：1.544Mbps E1：2.048Mbps

以太网 ---- 频分 --- 所谓频分，就是一根铜丝上可以同时发送不同频段的信号，而互不干扰。实现按数据的并行发送。1000Mbps

同轴电缆: RJ-45双绞线 --- 数字信号 RJ - 11电话线 --- 模拟信号光纤 --- 光信号

HDLC ---- 高级数据链路控制协议 --- 一种专门应用在串线链路中的协议

满足标准的HDLC：ISO组织在SDLC的基础上优化得来的

非标的HDLC：各大厂商在标准的HDLC的基础上再进行优化发展而来的。

（不同厂商的HDLC和标准的HDLC之间均不兼容）

[r1]display interface Serial 4/0/0 --- 查看接口的二层特征 [r2-Serial4/0/0]link-protocol hdlc --- 修改点到点网络二层封装类型 Warning: The encapsulation protocol of the link will be changed. Continue? [Y/N] :y

HDLC从数据包内容来看，字段较少，可以完成的事情较少，仅完成了二层介质访问控制的工作。

PPP ---- 点到点协议 --- 应用在串线链路的协议 1，因为PPP协议具有相同的标准，所以，其兼容性较强。同时也体现在，其可以支持任何一种支持全双工的串线之中。 2，有较强的可移植性。 ---- PPPoE

PPP和tcp协议一样，需要去建立相应的PPP会话

PPP会话建立分为三个阶段： 1，链路建立阶段 --- LCP建立 2，认证阶段 --- PPP的认证 ---- 可选 3，网络层协议阶段 --- NCP协商 PPP协议中包含多个成员协议 --- LCP协议 --- 链路控制协议 --- NCP协议（一堆协议的总称） --- 网络控制协议 --- IPCP协议 ---- 主要针对三层使用的时IP 协议时进行性网络层参数协商的NCP协议

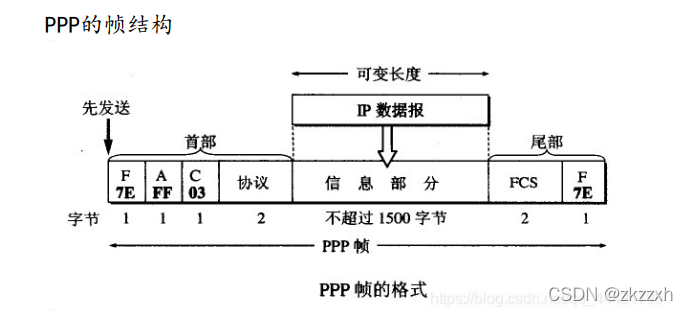

F -- flag -- 相当于以太网帧中的前导符 A -- Address -- 始终用FF来填充（8位二进制全1） C -- Control -- 固定取值00000011 协议 --- 表明后续信息部分所采用的协议类型。 FCS --- 帧校验序列 --- 进行数据完整性的校验 1，链路建立阶段 ---- LCP建立 --- 主要任务是通过LCP协议来进行建立 链路时所需的一些参数的协商工作。

MRU --- PPP帧的数据部分所能携带的最大字节数 第二阶段认证部分是否需要进行以及如何进行也需要在LCP建立阶段进行协商。

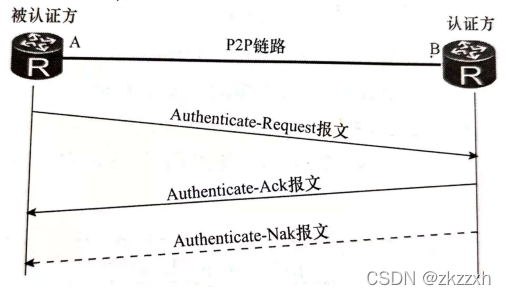

2，认证阶段 --- PPP的认证阶段可以调用AAA来进行认证 PPP的认证可以是单向认证也可以是双向认证 PAP --- 密码认证协议 如果认证选择的是PAP协议，则被认证方将用户名和密码以明文的形式发送给认证方。如果认证成功，认证方将回一个ACK进行确认。如果认证失败，则将回复NAK报文。

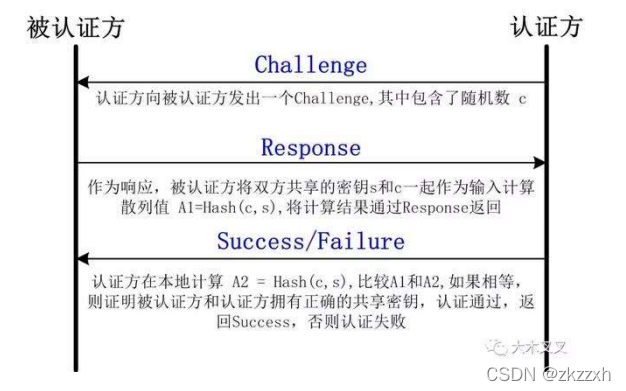

CHAP --- 挑战握手协议 --- 安全性更高，因为认证传递的不是明文信息，而是通过比对摘要值的方法来进行认证的。

摘要值 --- 通过HASH算法计算得出的 --- HASH（散列函数）：可以将任意长度的输入转换成固定长度的输出。 ---- 这个固定长度的输出就是摘要值。 --- MD5 --- HASH算法中的一种，可以将任意长度的输入转换为 128位的输出。

HASH算法的特点：1，不可逆性 --- 一种压缩映射 2，雪崩效应 --- 如果我们输入中存在细微的变化，则输出的摘要值将发生明显的变化

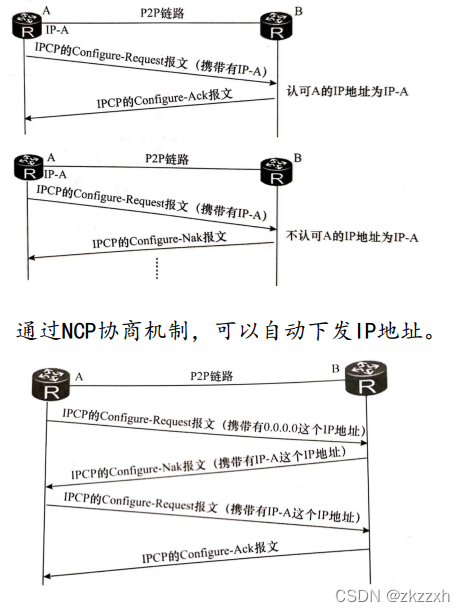

3，网络层协议阶段 --- NCP协商 --- IPCP --- 主要是通过IPCP协议去协商网络层的相关参数。 1，IP地址 2，IP报文的压缩格式

通过NCP协商自动获取IP地址 获取方配置： [r1-Serial4/0/0]ip address ppp-negotiate 发放IP地址方配置： [r2-Serial4/0/0]remote address 2.2.2.2

PPP认证配置 PAP:认证方 [r2-aaa]local-user changan password cipher jiayou Info: Add a new user. [r2-aaa]local-user changan service-type ppp [r2-Serial4/0/0]ppp authentication-mode pap --- 接口配置PAP 认证 被认证方： [r1-Serial4/0/0]ppp pap local-user changan password cipher jiayou --- 接口配置登录用的用户名和密码

CHAP: 认证方 [r2-aaa]local-user changan password cipher jiayou Info: Add a new user. [r2-aaa]local-user changan service-type ppp [r2-Serial4/0/0]ppp authentication-mode chap --- 接口配置 PAP认证

被认证方： [r1-Serial4/0/0]ppp chap user changan [r1-Serial4/0/0]ppp chap password cipher jiayou --- 接口配置登录用的用户名和密码 GRE,MGRE

物理专线 ---- 成本高，个人未知不确定 VPN --- 虚拟专用网 --- 虚拟的专线 VPN --- 核心技术 --- 隧道技术 --- GRE GRE --- 通用路由封装 --- 创建一条点到点的隧道我们希望的走法

我们希望的走法 SIP：192.168.1.1 DIP：192.168.2.1 数据 真实数据包的走法 SIP：12.0.0.1 DIP：23.0.0.2 数据 加入GRE之后 SIP：12.0.0.1 DIP： 23.0.0.2 GRE SIP:192.168.1.1 DIP：192.168.2.1 数据

隧道技术 --- 在隧道的两端通过封装以及解封装技术在公网上建立一条数据通道。使用这个数据通道进行数据传输。 注意，一旦隧道建立成功护，将会把两边的私网融合成一个私网。所以，在一开始分配私网网段时，就需要考虑，避免网段冲突。

GRE的配置 1，创建隧道接口 [r1]int Tunnel 0/0/? <0-511>Tunnel interface interface number [r1]int Tunnel 0/0/0 [r1-Tunnel0/0/0]

2，隧道接口配置IP地址 [r1-Tunnel0/0/0]ip address 192.168.3.1 24 --- 配置的是个私网地址

3，定义封装类型 [ r1-Tunnel0/0/0]tunnel-protocol gre

4，定义封装内容 [r1-Tunnel0/0/0]source 12.0.0.1 [r1-Tunnel0/0/0]destination 23.0.0.2
