【知识分享】电子元器件封装（文末有资料）

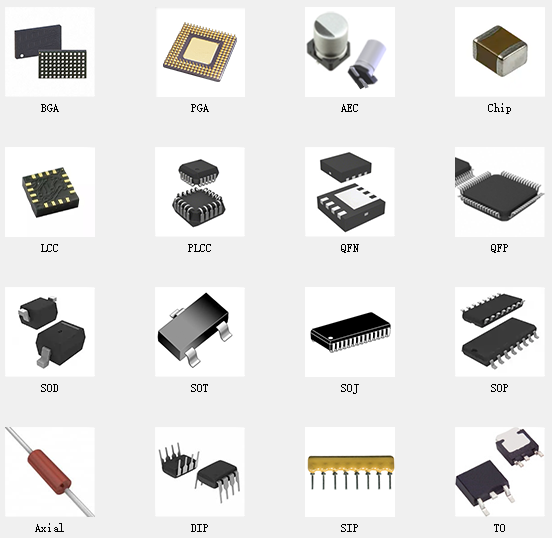

封装类型

贴片元器件封装形式是半导体器件的一种封装形式

SMT 所涉及的零件种类繁多，样式各异，有许多已经形成了业界通用的标准，这主要是一些芯片电容电阻等等

有许多仍在经历着不断的变化，尤其是 IC 类零件，其封装形式的变化层出不穷，令人目不暇接

传统的引脚封装正在经受着新一代封装形式（BGA、FLIP CHIP等等）的冲击

SOP/SOIC封装

　　SOP是英文SmallOutlinePackage的缩写，即小外形封装。SOP封装技术由1968～1969年菲利浦公司开发成功，以后逐渐派生出SOJ（J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、SSOP（缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）等。

DIP封装

　　DIP是英文DoubleIn-linePackage的缩写，即双列直插式封装。插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。DIP是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

PLCC封装

　　PLCC是英文
