文末附完整代码链接

1.什么是libbfd

二进制文件描述符库（Binary File Descriptor,BFD）库为读取和解析所有二进制格式提供了一个公共接口，该库也提供了各种体系结构的编译版本，包括x86和x86-64的ELF和PE文件。基于libbfd构建的二进制加载器，可以实现对所有这些格式的支持，而无须针对特定格式进行支持。

2.设计二进制加载器的步骤

整理加载的二进制信息：ELF头部的信息+section
打开二进制文件:使用libbfd库函数open_bfd()
加载二进制文件信息:load_binary_bfd
卸载二进制文件信息：unload_binary_bfd
测试二进制加载器

3.实现二进制加载器

以下是二进制加载接口，该API公开一系列表示二进制文件不同组件的类，包括3个类和2个函数：Binary类表示整个二进制文件的抽象类；Section类和Symbol类分别表示二进制文件中包含的节和符号（对ELF格式不清楚的，可以翻看该专栏的文章2）；另外两个函数是load_binary和unload_binary,下文介绍。

#ifndef LOADER_H
#define LOADER_H

#include <stdint.h>
#include <string>
#include <vector>

class Binary;
class Section;
class Symbol;

class Symbol {
public:
  enum SymbolType {
    SYM_TYPE_UKN  = 0,
    SYM_TYPE_FUNC = 1
  };

  Symbol() : type(SYM_TYPE_UKN), name(), addr(0) {}

  SymbolType  type;
  std::string name;
  uint64_t    addr;
};

class Section {
public:
  enum SectionType {
    SEC_TYPE_NONE = 0,
    SEC_TYPE_CODE = 1,
    SEC_TYPE_DATA = 2
  };

  Section() : binary(NULL), type(SEC_TYPE_NONE), vma(0), size(0), bytes(NULL) {}

  bool contains (uint64_t addr) { return (addr >= vma) && (addr-vma < size); }

  Binary       *binary;
  std::string   name;
  SectionType   type;
  uint64_t      vma;
  uint64_t      size;
  uint8_t       *bytes;
};

class Binary {
public:
  enum BinaryType {
    BIN_TYPE_AUTO = 0,
    BIN_TYPE_ELF  = 1,
    BIN_TYPE_PE   = 2
  };
  enum BinaryArch {
    ARCH_NONE = 0,
    ARCH_X86  = 1
  };

  Binary() : type(BIN_TYPE_AUTO), arch(ARCH_NONE), bits(0), entry(0) {}

  Section *get_text_section() { for(auto &s : sections) if(s.name == ".text") return &s; return NULL; }

  std::string          filename;
  BinaryType           type;
  std::string          type_str;
  BinaryArch           arch;
  std::string          arch_str;
  unsigned             bits;
  uint64_t             entry;
  std::vector<Section> sections;
  std::vector<Symbol>  symbols;
};

int  load_binary   (std::string &fname, Binary *bin, Binary::BinaryType type);
void unload_binary (Binary *bin);

#endif /* LOADER_H */

load_binary.cc:解析由文件名指定的二进制文件，并将其加载到指定的Binary对象中，这个过程在load_binary_bfd中完成：

使用库函数open_bfd打开fname参数指定的二进制文件；
使用库函数bfd_get_start_address获得二进制文件入口点地址；
收集二进制类型信息:ELF格式、PE格式还是其他格式，bfd_h->xvec提供了一个指向bfd_target结构的指针，在该结构中包含目标类型名称的字符串，即bfd_h->xvec->name;
使用swich语句检查bfd_h->xvec->flavour并设置相应的Binary类型；
获取二进制文件的体系结构信息：库函数bfd_get_arch_info()
使用switch获取体系结构的整数标识符：32位、64位；
加载二进制文件中包含的符号：load_symbols、load_dynsym_bfd（具体代码没有在文中展示，大家可以下载链接中的代码测试）;
加载二进制文件中包含的节：load_sections_bfd（（具体代码没有在文中展示，大家可以下载链接中的代码测试））;
完成了libbfd的使用操作，不需要bfd句柄，用bfd_close将其关掉；

static int
load_binary_bfd(std::string &fname, Binary *bin, Binary::BinaryType type)
{
  int ret;
  bfd *bfd_h;
  const bfd_arch_info_type *bfd_info;

  bfd_h = NULL;

  bfd_h = open_bfd(fname);
  if(!bfd_h) {
    goto fail;
  }

  bin->filename = std::string(fname);
  bin->entry    = bfd_get_start_address(bfd_h);

  bin->type_str = std::string(bfd_h->xvec->name);
  switch(bfd_h->xvec->flavour) {
  case bfd_target_elf_flavour:
    bin->type = Binary::BIN_TYPE_ELF;
    break;
  case bfd_target_coff_flavour:
    bin->type = Binary::BIN_TYPE_PE;
    break;
  case bfd_target_unknown_flavour:
  default:
    fprintf(stderr, "unsupported binary type (%s)\n", bfd_h->xvec->name);
    goto fail;
  }

  bfd_info = bfd_get_arch_info(bfd_h);
  bin->arch_str = std::string(bfd_info->printable_name);
  switch(bfd_info->mach) {
  case bfd_mach_i386_i386:
    bin->arch = Binary::ARCH_X86;
    bin->bits = 32;
    break;
  case bfd_mach_x86_64:
    bin->arch = Binary::ARCH_X86;
    bin->bits = 64;
    break;
  default:
    fprintf(stderr, "unsupported architecture (%s)\n",
            bfd_info->printable_name);
    goto fail;
  }

  /* Symbol handling is best-effort only (they may not even be present) */
  load_symbols_bfd(bfd_h, bin);
  load_dynsym_bfd(bfd_h, bin);

  if(load_sections_bfd(bfd_h, bin) < 0) goto fail;

  ret = 0;
  goto cleanup;

fail:
  ret = -1;

cleanup:
  if(bfd_h) bfd_close(bfd_h);

  return ret;
}


int
load_binary(std::string &fname, Binary *bin, Binary::BinaryType type)
{
  return load_binary_bfd(fname, bin, type);
}

4.测试二进制加载器

load-demo.cc

#include <stdio.h>
#include <stdint.h>
#include <string>

#include "../inc/loader.h"

int
main(int argc, char *argv[])
{
  size_t i;
  Binary bin;
  Section *sec;
  Symbol *sym;
  std::string fname;

  if(argc < 2) {
    printf("Usage: %s <binary>\n", argv[0]);
    return 1;
  }

  fname.assign(argv[1]);
  if(load_binary(fname, &bin, Binary::BIN_TYPE_AUTO) < 0) {
    return 1;
  }

  printf("loaded binary '%s' %s/%s (%u bits) entry@0x%016jx\n",
         bin.filename.c_str(),
         bin.type_str.c_str(), bin.arch_str.c_str(),
         bin.bits, bin.entry);

  for(i = 0; i < bin.sections.size(); i++) {
    sec = &bin.sections[i];
    printf("  0x%016jx %-8ju %-20s %s\n",
           sec->vma, sec->size, sec->name.c_str(),
           sec->type == Section::SEC_TYPE_CODE ? "CODE" : "DATA");
  }

  if(bin.symbols.size() > 0) {
    printf("scanned symbol tables\n");
    for(i = 0; i < bin.symbols.size(); i++) {
      sym = &bin.symbols[i];
      printf("  %-40s 0x%016jx %s\n",
             sym->name.c_str(), sym->addr,
             (sym->type & Symbol::SYM_TYPE_FUNC) ? "FUNC" : "");
    }
  }

  unload_binary(&bin);

  return 0;
}

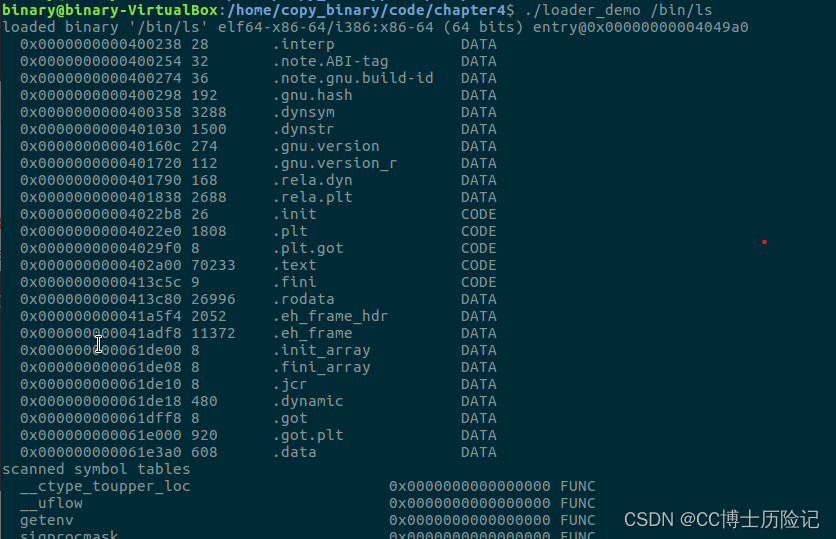

测试结果：
