Excel-VBA-质量问题可视化管理-14-获取线段位置失败

系统：Windows 10
软件：Excel 2016

• 本系列是假设一种应用场景，键盘质量检查中，发现问题，如何在键盘图片上进行标记和后续的跟踪管理
• 其实也同样适用在其它应用场景，尤其与位置相关的质量特性管理上
• 核心知识点，用形状表示问题

Part 1： 项目功能介绍

1. 上一个部分的功能已经实现，重复的部分不再赘述
2. 接下来的几篇文章说一个延伸功能。之前的文章中，1个问题只有一个形状来表征，或者圆形或者矩形。当一个问题需要几个形状的时候，如何实现。这一部分涉及功能如下
   • 多形状定义一个问题，采用直线来做，当然也可以采用其它形状
   • 删除问题
   • 查询问题

Part 2： 拟实现功能描述

1. 本次拟实现功能：新增一个问题后，直线段需要重新移动，最后需要将这个位置保存起来。
   • AddConnector（type、 BeginX、 BeginY、 EndX， EndY）
   • type因为一直是直线，就不需要改动了msoConnectorStraight
   • 但是如何获取BeginX、 BeginY、 EndX， EndY这4个值呢？
2. 尝试过采用Debug.Print ("EndX =" & newShape.EndX)，发现不可行

报错

Part 3：测试

1. 参考之前的方法，获取Left，Top，Width，Height，以及这些参数和我们需要的BeginX、 BeginY、 EndX， EndY关系是什么呢？

Part 4：代码

Sub Test()
    Set sht = ThisWorkbook.Worksheets("测试3")

    Set newShape = sht.Shapes.AddConnector(msoConnectorStraight, 200, 800, 500, 950)
    Debug.Print ("形状1")
    Debug.Print ("Left =" & newShape.Left)
    Debug.Print ("Top =" & newShape.Top)
    Debug.Print ("Width =" & newShape.Width)
    Debug.Print ("Height =" & newShape.Height)
    Debug.Print (Chr(10))

    Set newShape1 = sht.Shapes.AddConnector(msoConnectorStraight, 200, 800, 500, 650)

    Debug.Print ("形状2")
    Debug.Print ("Left =" & newShape1.Left)
    Debug.Print ("Top =" & newShape1.Top)

    Debug.Print ("Width =" & newShape1.Width)
    Debug.Print ("Height =" & newShape1.Height)
    Debug.Print (Chr(10))

End Sub

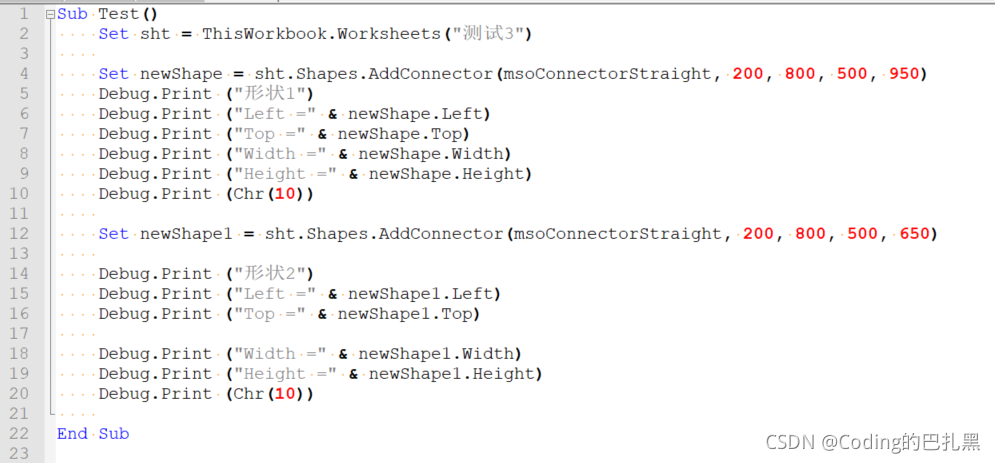

代码截图

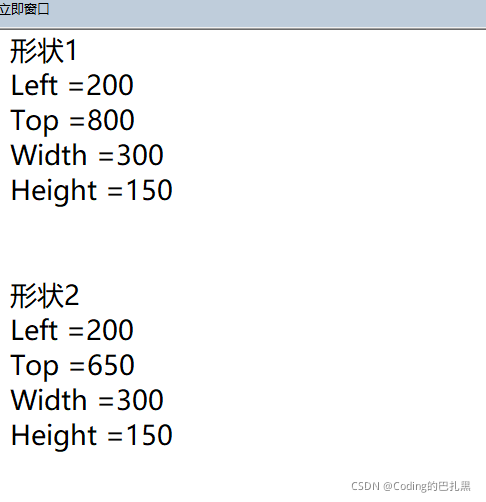

执行结果

Part 5：部分代码解读

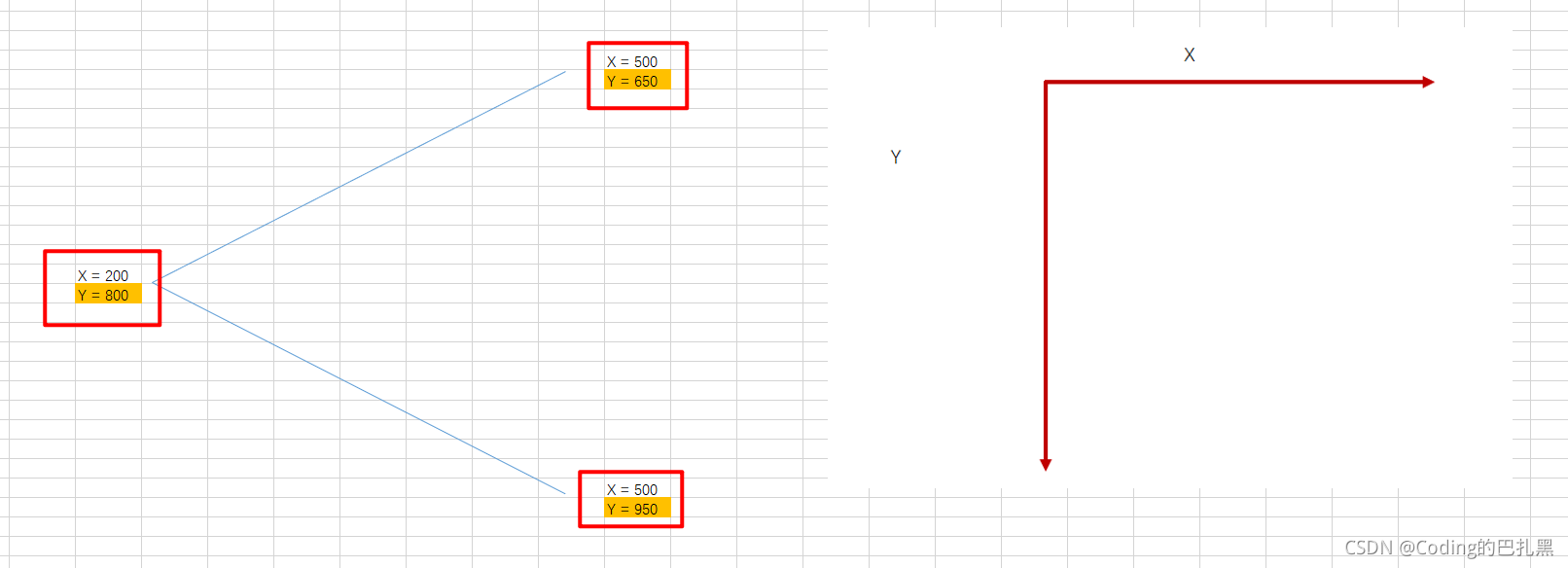

1. 线段1：
   • BeginX、 BeginY、 EndX， EndY分别为200, 800, 500, 950
   • Left，Top，Width，Height分别为200, 800, 300, 150
2. 线段2：
   • BeginX、 BeginY、 EndX， EndY分别为200, 800, 500, 650
   • Left，Top，Width，Height分别为200, 650, 300, 150
3. 经过多次测试，结论如下
   • Width = abs(EndX-BeginX)
   • Height= abs(EndY-BeginY)
   • Left = min(BeginX, EndX)
   • Top= min(BeginY, EndY)

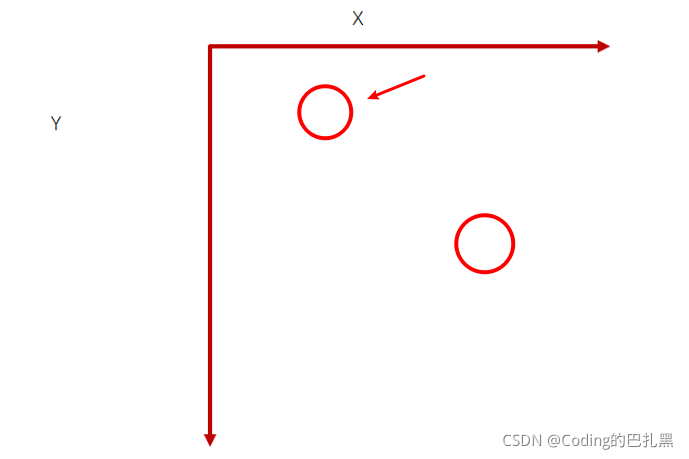

4. 关于Left和Top是和坐标系方向有关，如下图所示，左上角位置的X和Y肯定是最小的
5. 尴尬的是，通过这4个表达式，并不足以求出BeginX、 BeginY、 EndX， EndY，估计应该是有其它方法，欢迎留言

---
