【摘要】通过收集自动售货机系统的销售数据，EI数据分析售货销量状况。

场景简介

通过收集自动售货机系统的销售数据，EI数据分析售货销量状况。

该场景主要描述的是设备可以通过MQTT协议与物联网平台进行交互，应用侧可以到物联网平台订阅设备侧变化的通知，用户可以在控制台或通过应用侧接口创建数据转发规则，把设备上报的属性转发给其他华为云服务。

核心知识点：产品模型、编辑码插件、订阅推送、属性上报、MQTT协议、数据转发规则。

场景流程

流程解释：

1、创建自动售货机产品：物联网平台以产品为粒度管理批量设备。用户可以通过平台提供的API接口或控制台创建产品。
2、上传产品模型：产品模型是定义一种设备的基本属性和命令。产品模型可以通过控制台，也可以导入公共产品库的模型。该场景没有编解码插件，是因为设备是基于安卓操作系统开发的，能够通过MQTT协议与平台进行交互。
3、批量注册自动售货机设备：平台提供了应用侧API接口可以注册设备，也可以通过控制台批量注册。注册设备时获取的设备ID，是设备侧与平台交互的唯一标识。
4、创建自动售货机设备状态变化的订阅：售货管理系统可以在平台创建设备变化的通知订阅，需要把callback url即应用回调地址传给平台，平台后续会推送通知到该url。
5、设备建链：MQTT设备是指通过MQTT协议，不论是集成了华为IoT Device SDK，还是原生MQTT协议接入，只要是json数据格式传输给平台，平台就无需使用编解码插件。如果是二进制上传，则需要先做编解码插件的开发。MQTT是长连接，需要先建链才能进行数据传输，可以通过安全加密方式8883端口接入(推荐)，也可以通过非安全加密方式1883端口接入。
6、推送自动售货机设备激活通知：平台会根据之前应用订阅的回调地址，把自动售货机设备上线的通知类型通过HTTP/HTTPS推送回去。
7、创建数据转发规则：售货管理系统可以通过API接口创建规则，也可以通过控制台创建，指定过滤指定的属性，给指定的通道转发数据。

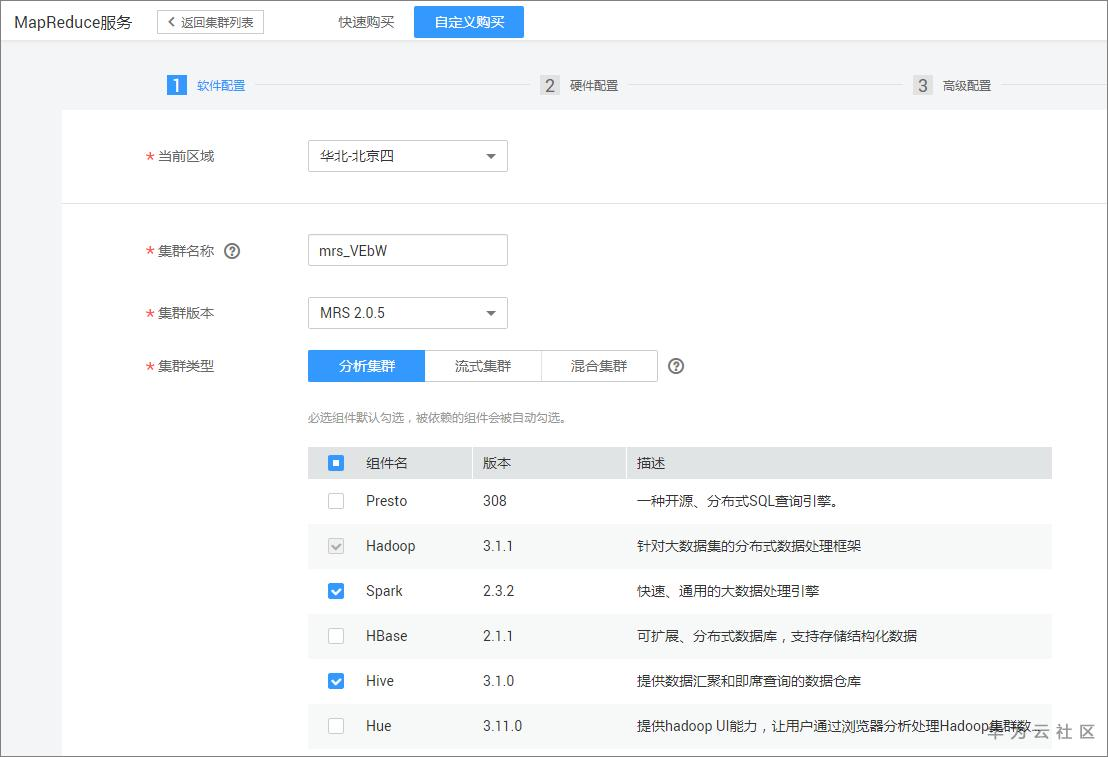

8、开通DIS通道/MRS服务：华为公有云上有丰富的SaaS服务和PaaS服务，供您结合自己的业务需要进行组合使用。DIS服务提供高效采集、传输、分发能力，支持多种IoT协议，可以开通该服务，通过IoTDA规则引擎，把自动售货机设备的数据转发给DIS，然后再利用诸如MRS服务，实现自动售货销量状况数据分析。
9、自动售货机属性上报：设备侧可以通过SDK或MQTT原生协议接入平台，属性上报销售信息。这里值得注意的是，设备侧上报的数据，是通过属性上报，与消息上报最大的区别在于是否经过产品模型。属性上报的内容与格式都要跟产品模型定义保持一致。具体概念介绍可以参阅“物模型”。
10、按规则数据转发：平台收到设备上报的属性后，规则引擎会进行过滤(不论属性还是消息，平台都会做规则过滤)，把设定好的属性值转发到指定的DIS通道，然后再通过DIS的接口，由MRS去消费DIS的数据，实现对销量的分析。
