【华为云技术分享】基于小熊派开发板的智慧路灯开发版本更新

1 主要功能

(1)光敏传感器感知光照强度并上发。

(2)实现在云端对LED灯的开关控制。

(3)通过设定传感器阈值，设定LED灯的自动开关。

2 目的及意义

(1)通过本次实验加深对于小熊派开发板的了解以及使用。

(2)熟悉快速上云的流程。

3 开发环境

硬件：小熊派开发板、智慧路灯传感器扩展板、USB 数据线、通信模组(本文选用的是NB-IoT通信模组)。

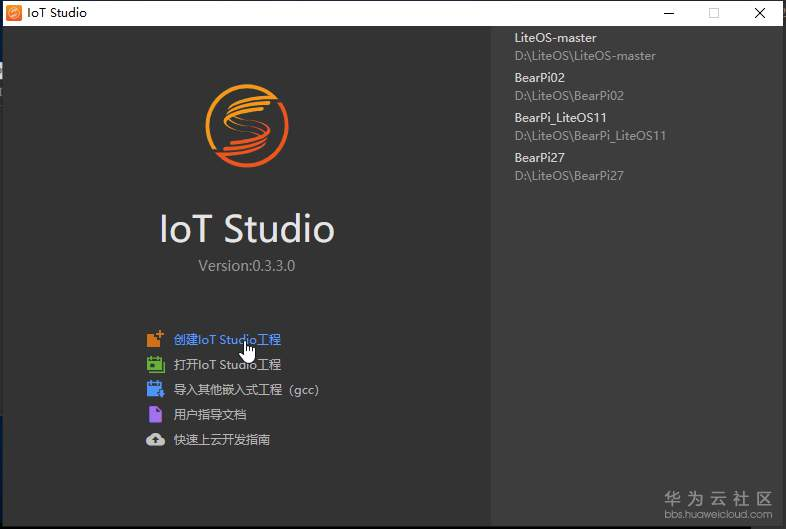

软件：IoT Studio 0.3.3.0、ST-Link驱动、华为云、win7及以上64位操作系统。

4 小熊派开发板简介

开发板在物联网系统架构中属于感知设备，该类设备通常有传感器、通信模组、芯片以及操作系统组成。为增加开发板的可扩展性，小熊派开发板没有采用传统的板载设计，而是使用了可更换传感器扩展板以及可更换通信模组扩展板设计，通信模组是数据传输的出入口，常用的通信模组包括NB-IoT，Wifi以及4G等，芯片是设备的主控设备，该开发板内置了一个低功耗的STM32L431单片机作为主控芯片，即MCU。操作系统使用的是华为的LiteOS操作系统，其提供了丰富的端云互通组件。

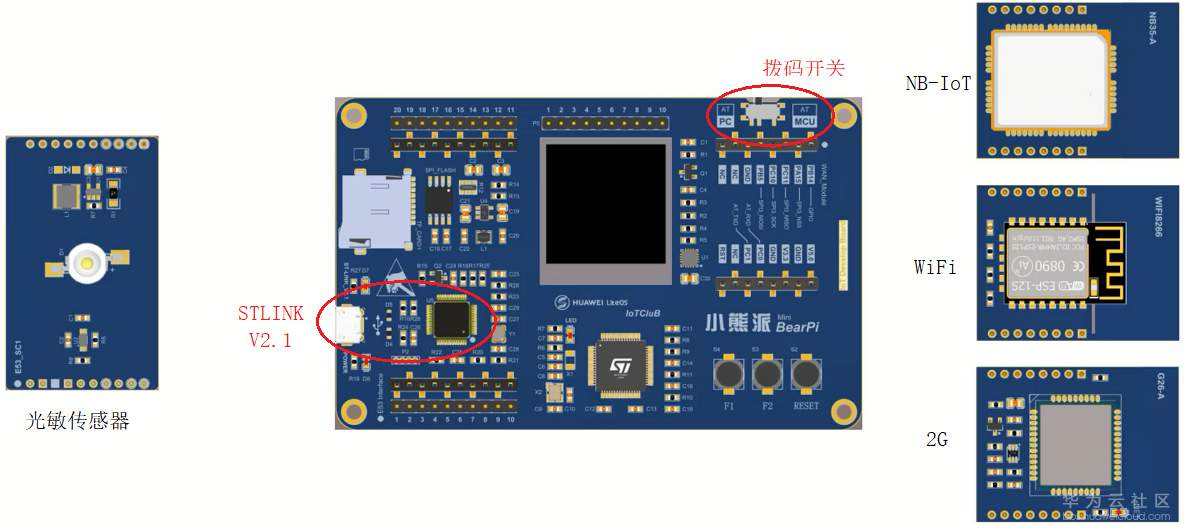

为了便于开发调试，如图1所示，该开发板板载了2.1版本的ST-Link，它具有在线调试烧录，拖拽下载以及虚拟串口等功能。开发板左上角内置了一个TF卡卡槽，TF卡可以存储运行数据，其左侧有一个8M的SPI Flash，使用其方便对程序进行远程升级。开发板中间板载一块分辨率为240 * 240的LCD屏幕，其主要用于显示传感器数据以及调试日志。LCD屏幕下方是一个基于STM32L431的超低功耗单片机作为开发板的主控芯片。开发板右上角具有一个拨码开关，将其拨至左侧AT-PC模式，通过电脑端的串口助手，发送AT指令调试通信模组。右边AT-MCU模式，通过MCU发送AT指令与通信模组进行交互，将采集到的传感器数据通过通信模组发送到云端。

图1 小熊派开发板

5 ST-Link驱动安装

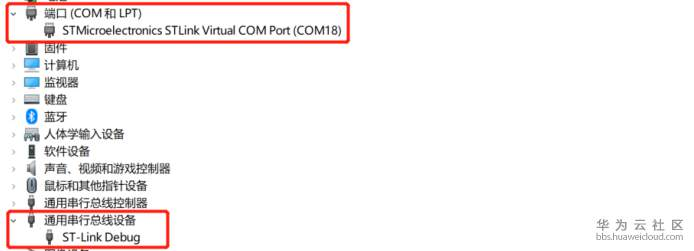

首先通过USB数据线将小熊派开发板与PC机连接，打开对应位数的驱动安装包，双击对应的.exe文件进行自动安装即可，通过打开PC设备管理器可查看对应的驱动是否安装成功。若如图2所示，说明驱动安装成功。

<
