上一节我们讲解了如何控制4位数码管,这一节我们来一起学一下如何控制8x8点阵屏显示流水灯和爱心。
一、目的
使用MicroPython开发ESP32控制8x8点阵屏
二、环境
ESP32 + 8x8点阵屏 + Thonny IDE + 电阻8个(200-300欧姆的色环电阻即可)+ 面包板(非必须)+ 十几根杜邦线(母对母8根和母对公16根)

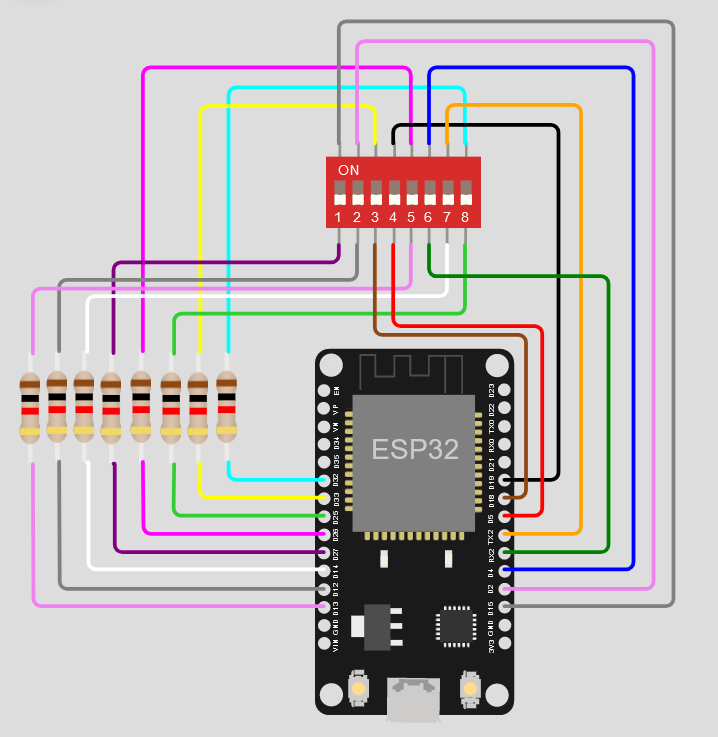

接线原理图(此处为了好画图,我用另外一个元件代替8x8点阵屏,因为它正好上下各也有8个脚):

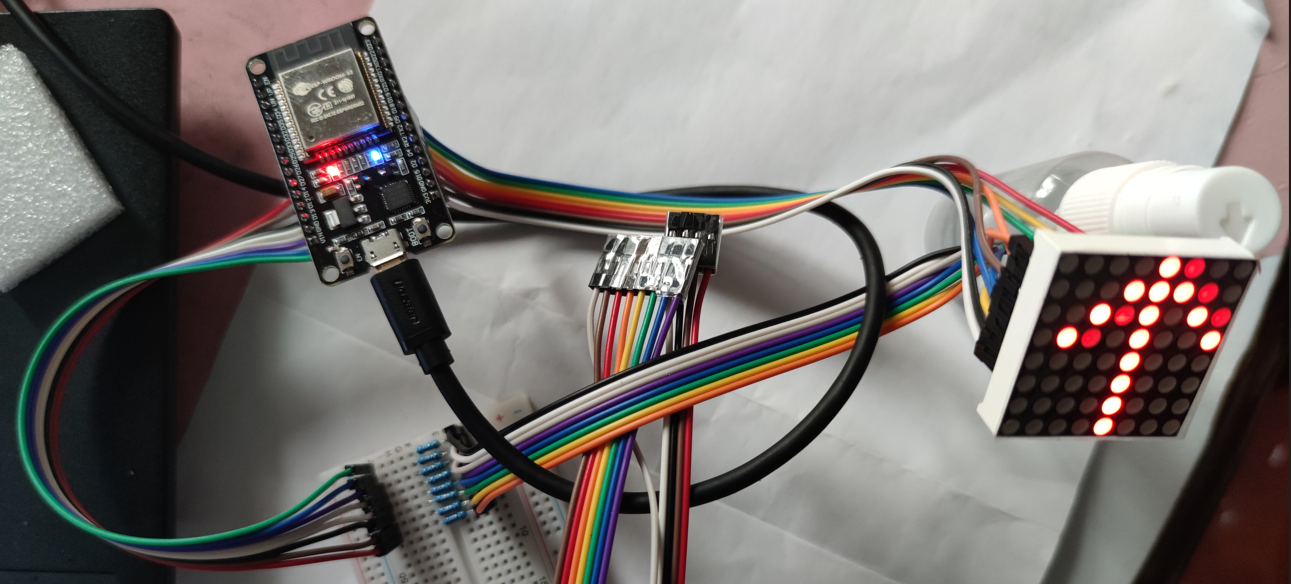

我实际的接线图:
三、8x8点阵屏介绍
我购买的8x8点阵是单色的,即纯红色。引脚上下2排,每排8根

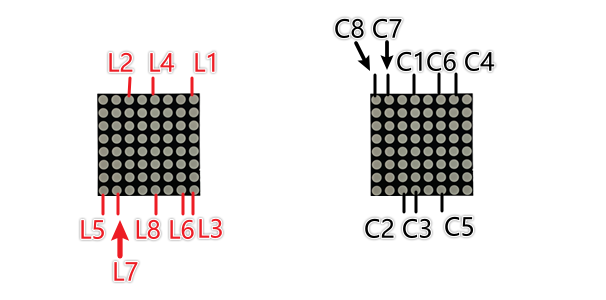

引脚的说明如下
上图中
C
表示column
列的意思,所有的C接高电压
,即控制esp32中输出1
L
表示line
行row的意思,所有的L接低电压
,即控制esp32中输出为0
将上面的L1到L7依次连接到下发开发板图片中的row1到row8,C1到C7依次连接到下发开发板图片中的col1到col8
