L6234PD013TR直流无刷(BLDC)电机驱动原理图设计

一、L6234PD013TR简介:

        L6234 是驱动无刷直流电机的三桥。它是在 BCDmultipower 技术中实现的,该技术将隔离的 DMOS 功率晶体管与 CMOS 和双极电路结合在同一芯片上。由于DMOS结构不受二次击穿效应的影响,输出DMOS晶体管可以承受非常高的电流,RMS最大电流实际上受到封装的耗散能力的限制。所有逻辑输入均兼容 TTL、CMOS 和 μP。每个通道由两个独立的逻辑输入控制。

二、主要技术特定:

        ◆ 电源电压为7~52V

        ◆ 5A峰值电流

        ◆ 交叉传导保护

        ◆ TTL兼容驱动

        ◆ 工作频率高达150KHz

        ◆ 热关断功能

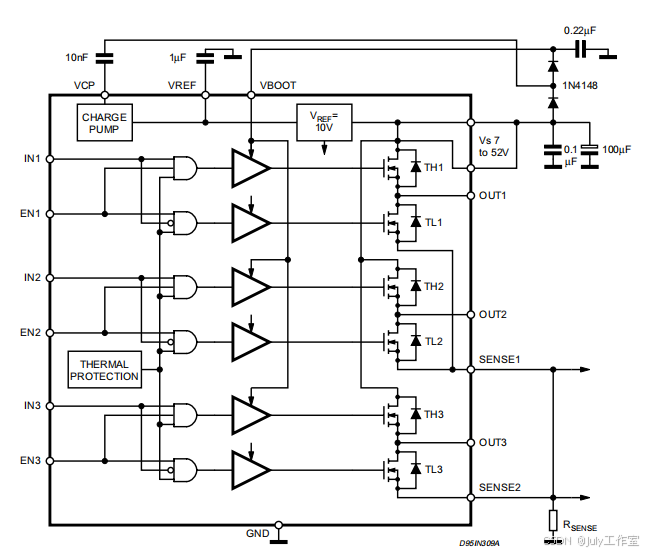

三、内部原理框图:

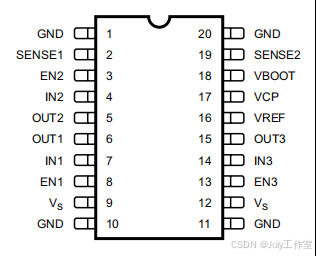

四、引脚定义:

<
基于L6234PD的三相无电机驱动板描述: 电路城(www.cirmall.com)本次分享的是国外开源设计BLDC 电机驱动器电路设计,由3个高功率半桥组成,可输出高达5A峰值,或4A连续输出(取决于散热器)。它的底部设计有一个大的铜接地平面,作为散热片。如果单独的铜层不能满足驱动IC散热要求,则三相直流 BLDC 电机驱动器板的底部可以固定在外部散热片上。电路板上放大绕组电流,并用于感测反电动势电压以辅助换向。请注意,该驱动程序不能独立工作,需要微控制器至少输出3个PWM信号和3个使能信号,以适当的顺序使三相直流 BLDC电机运行。 基于L6234PD的三相无电机驱动板实物展示: 基于L6234PD的三相无电机驱动板特性: 3个半桥驱动通道 4A连续,5A峰值输出电流(取决于散热器) 输入电压范围:7-14 VDC(受输入电容电压限制) 反向EMF感应和参考电阻分压器 在电源轨上使用非常低的ESR电容来处理在驱动高电流电机时预期的高纹波电流 绕组电流检测电阻,带放大器升压输出信号 可选的电流循环二极管,以提高效率 所有微控制器I / O的ESD保护 驱动器模具与PCB铜层具有良好的热耦合(这可能使驱动IC的手工焊接非常困难) 0.200“螺钉端子块,或0.156”Molex接头,用于高电流连接 电路设计重要信号的测试点 基于L6234PD的三相直流 BLDC 电机驱动器附件内容,见电路城(www.cirmall.com)“相关文件”下载:
