本文详细介绍了如何将PCB板框导出为DXF格式，以及如何在CAD软件中导入DXF格式的板框，确保电路板几何形状的准确无误。文章分为两部分，首先讲解了导出流程，包括仅显示“outline”层及具体操作步骤；其次，阐述了导入过程，涉及选择正确的DXF文件、图层映射和确保所有层被正确导入的方法。
导出板框
1：导出板框：仅显示“outline”层
2:：file >>EXport>>DXF...

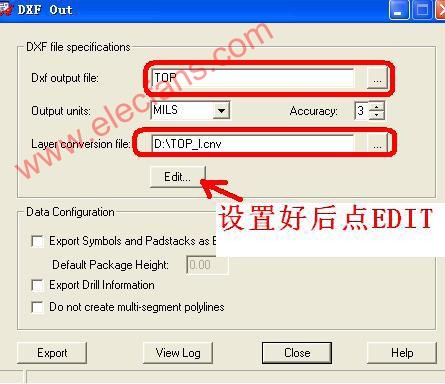

3：

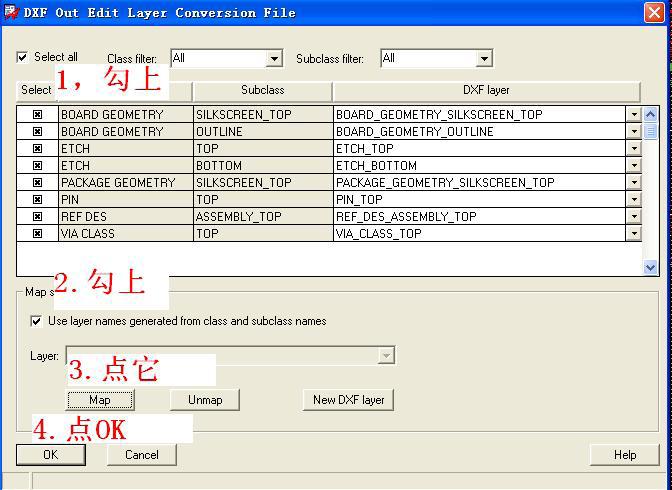

:4：

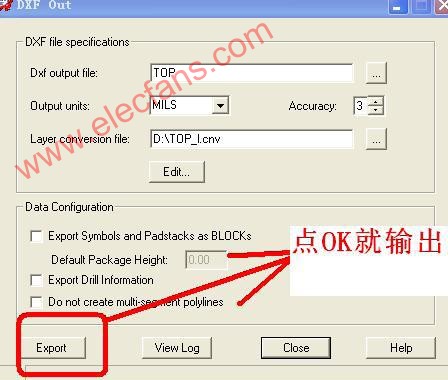

:5：
完毕。
导入板框
导入板框步骤：CAD保存为DXF格式–”File”–”Import”–”DXF”–选择DXF文件–勾选下图标④–点击”Edit/View layers”进入–选择”Select all”（注：导入CAD中的所有层）–Class选择”BOARD GEOMETRY”层–Subclass选择“OUTLINE”–点击”Map”–在窗口中会出现下图标号⑩–然后点击OK–最后点击下图Import
