从mknod看设备驱动操作函数挂接

首先从mknod系统调用看起

看mknod命令调用的系统调用

执行的命令：mknod /dev/test_char c 128 11

可以使用工具看到核心调用如下

mknod("/dev/test_char", S_IFCHR|0666, makedev(128, 11)) = 0

mknod对应的内核函数为sys_mknod

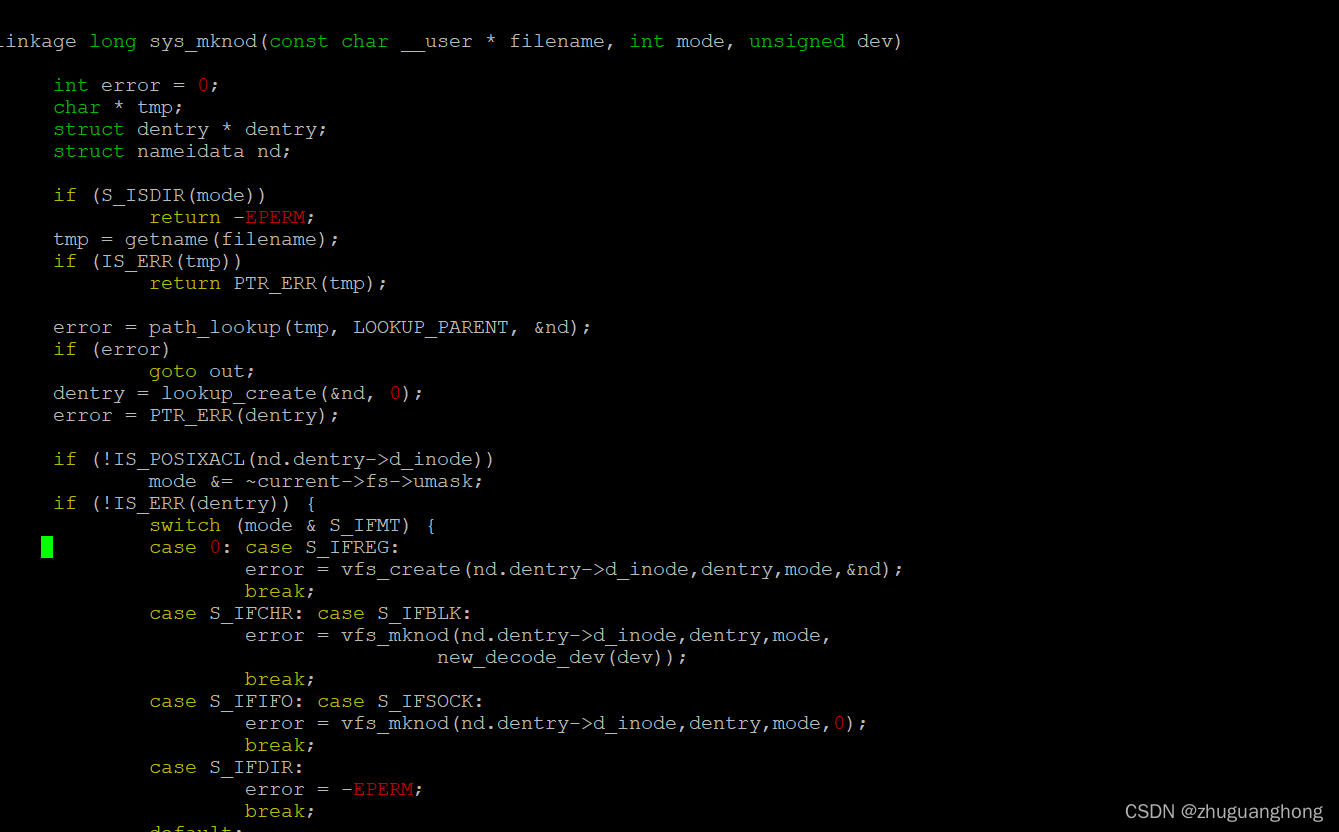

sys_mknod

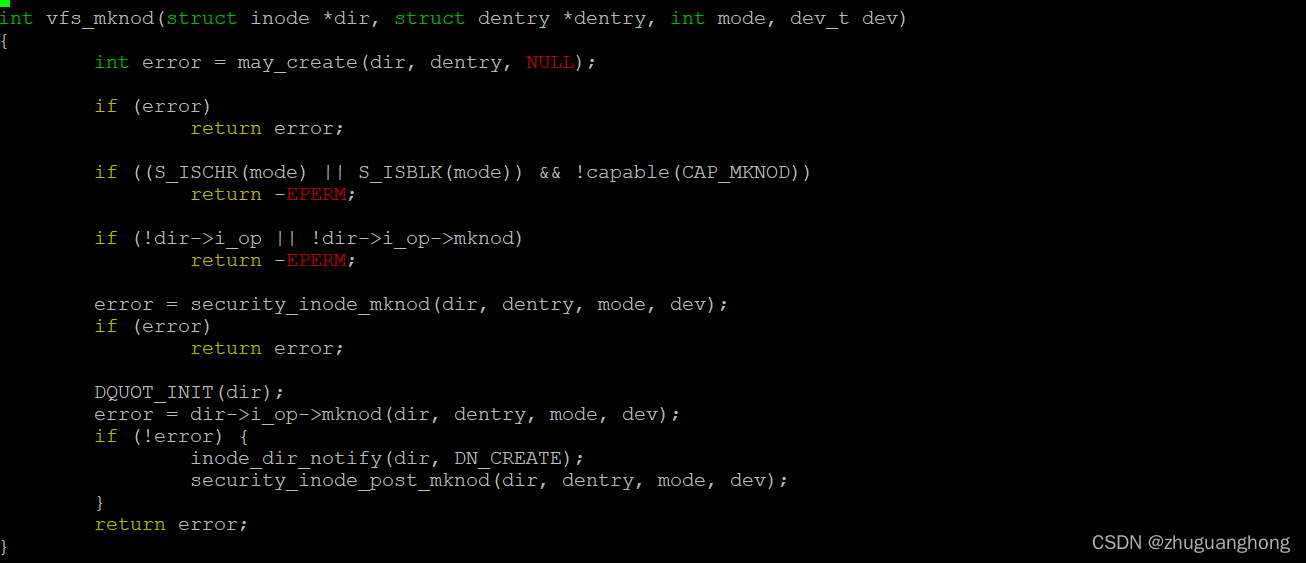

vfs_mknod error = dir->i_op->mknod(dir, dentry, mode, dev);

上图是sys_mknod的源码可以看到在mode是S_IFCHR的时候调用的是vfs_mknod。

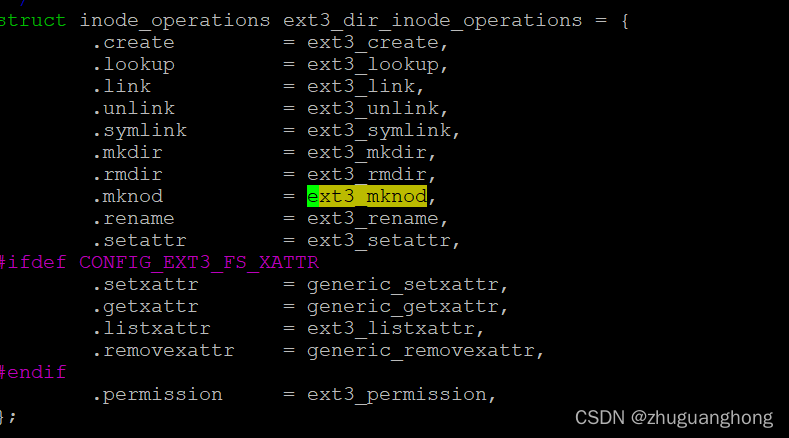

可以看到 vfs_mknod只是i_op->inode的封装。dir是nd.dentry->d_inode也就是/dev这个目录对应的inode。如果/dev是ext3下的文件系统。

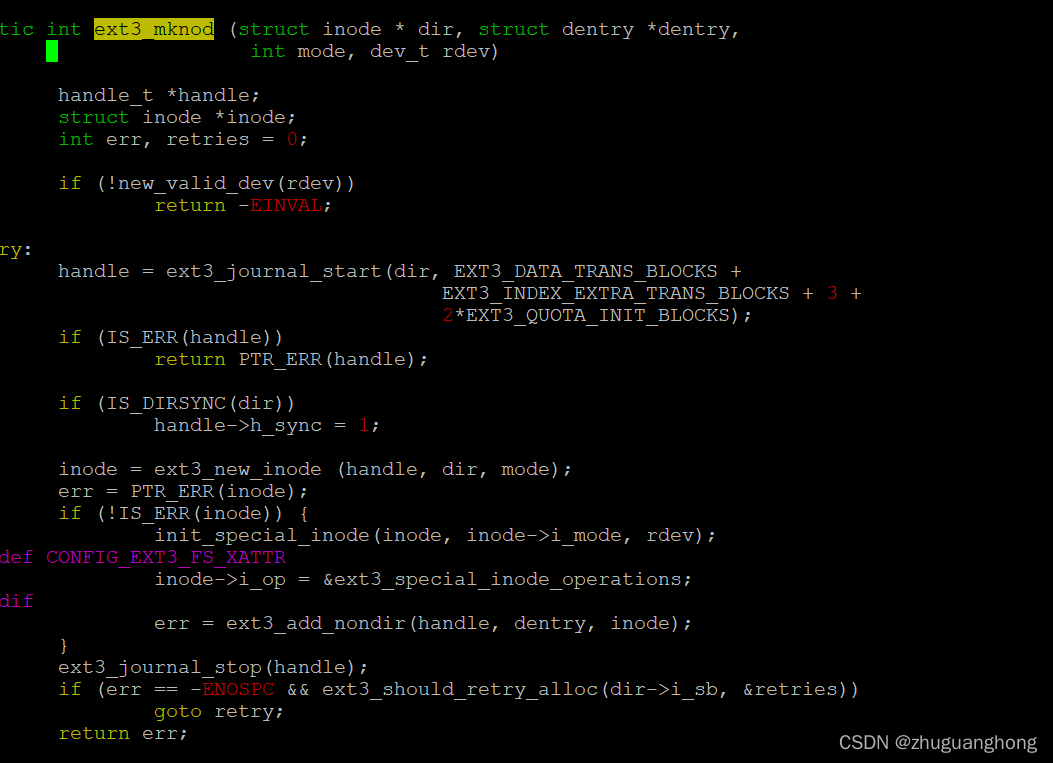

则对应上图的 ext3_mknod

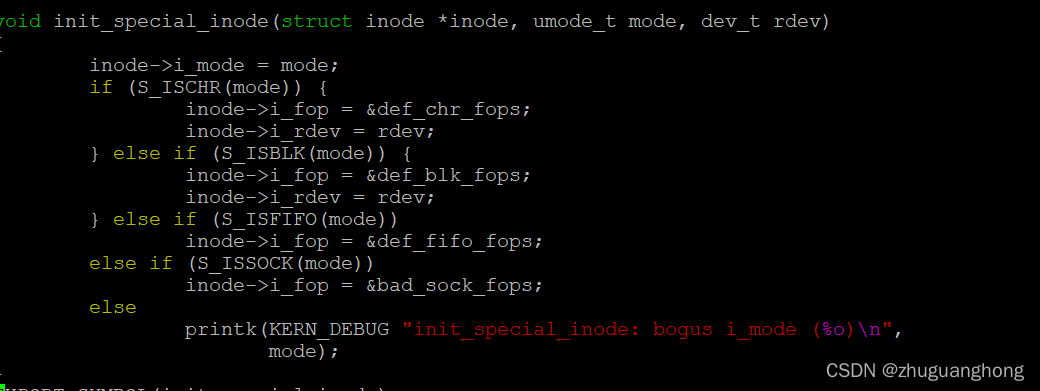

从上图可以看出在 新分配的 init_special_inode(inode, inode->i_mode, rdev);

 对于S_ISCHR的mode则会使用

 inode->i_fop = &def_chr_fops

 inode->i_rdev = rdev

可以看到def_chr_fops使用的是

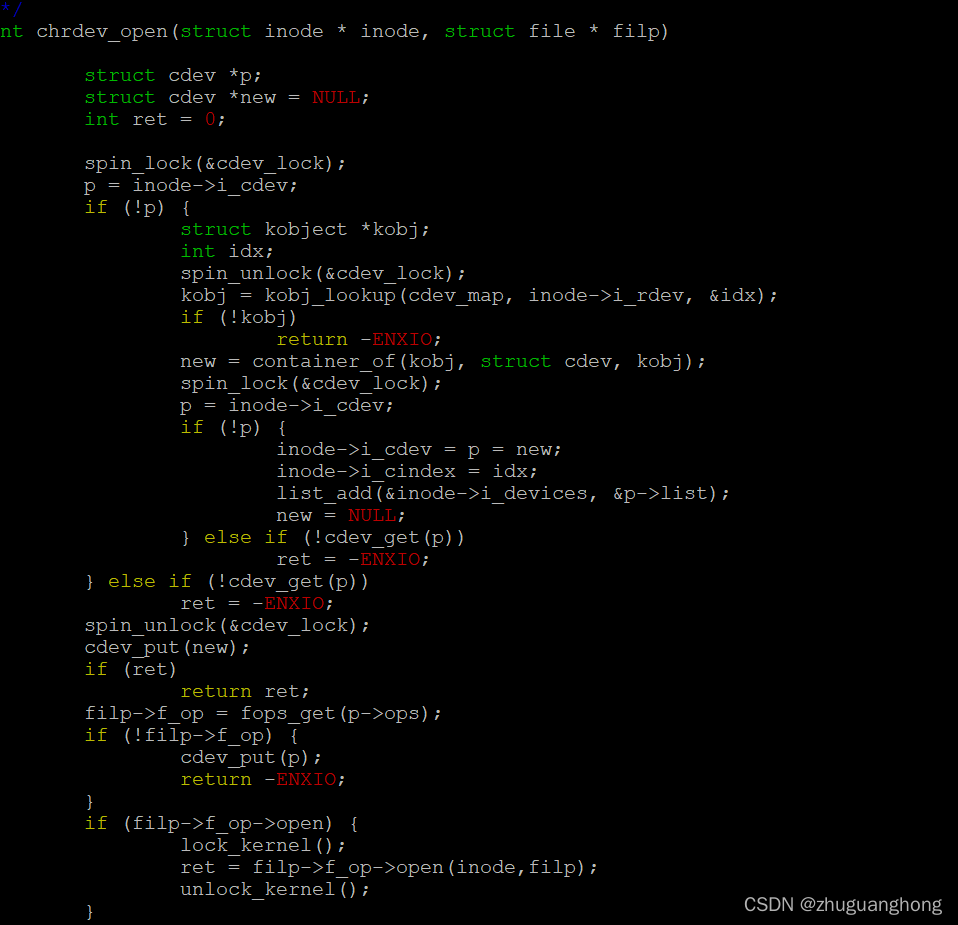

接着看chrdev_open实现

 从上图可以看到根据rdev号查找对应的kobj，然后再根据kobj找到对应的cdev，然后将 filp->f_op = fops_get(p->ops);(这里的p就是刚找到的cdev)。

然后看sys_open函数

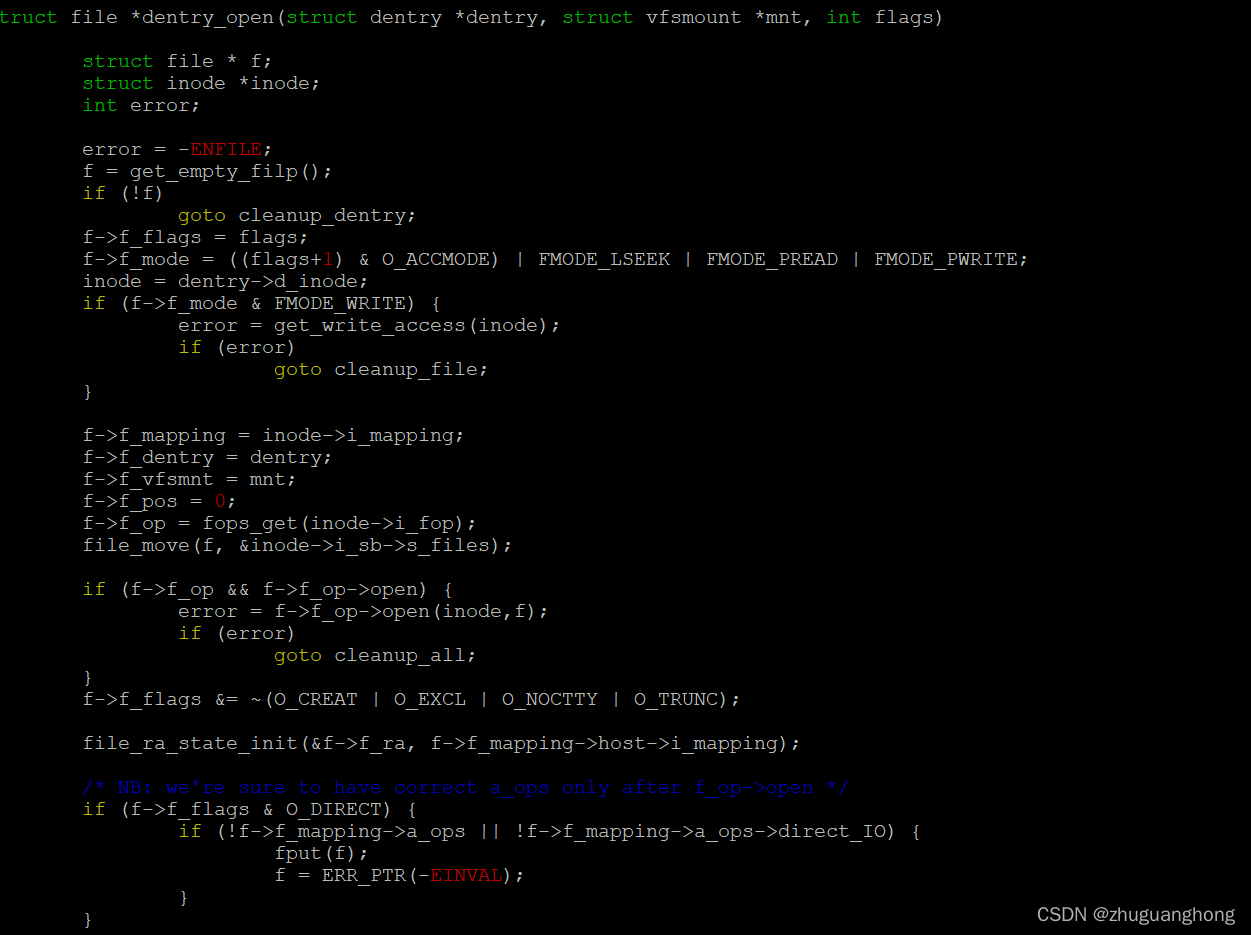

可以看到sys_open会调用filp_open函数，进而调用dentry_open函数

 可以看到 f->f_op = fops_get(inode->i_fop）等于f->f_op = def_chr_fops，则接下来会继续调用f->f_op->open函数则会调用到chrdev_open改变f->f_op为cdev->ops，则从此后完成驱动的操作函数与/dev/test_char文件的绑定。
