OpenWrt 指示LED灯配置方法

原创已于 2025-03-31 17:03:08 修改 · 2.8k 阅读

10 ·

CC 4.0 BY-SA版权

文章标签：

#c语言 #linux

于 2024-03-06 19:30:02 首次发布

本文介绍了如何在MTK7981平台中添加LED驱动，包括在DTS文件中的修改、使用UCI脚本控制WIFI和USB接口状态灯，以及配置定时闪亮的LED灯。详细步骤涉及修改DTS文件、系统设置和脚本编写。

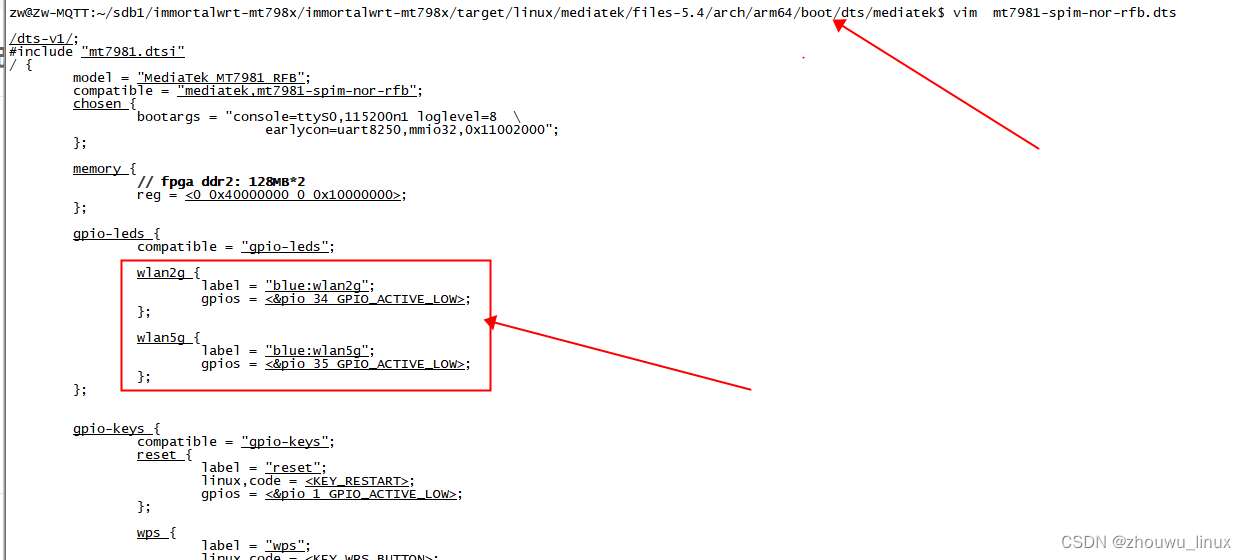

1、采用MTK7981 WIFI灯为实例，在DTS里面添加LED的驱动。修改target/linux/mediatek/files-5.4/arch/arm64/boot/dts/mediatek$ vim mt7981-spim-nor-rfb.dts文件，以下所示：

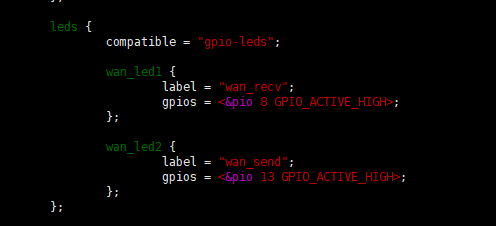

------------------------------------------ 网口状态灯 ----------------------------

-----------------------------------------------------------------------------------

2、在系统里面查看，添加的驱动里面成功。

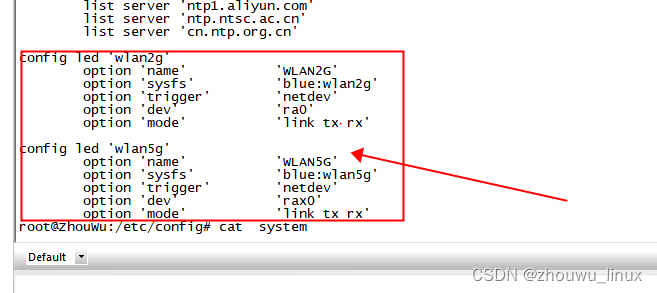

3、在系统里面/etc/config/system文件，添加WIFI 2.4与WIFI 5.8的 LED控制，如下图所示：

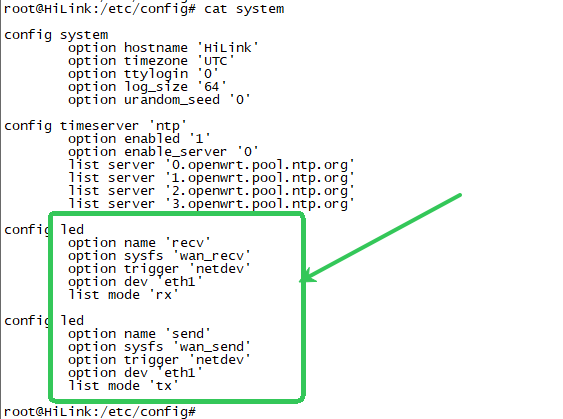

------------------------------------------ 网口状态灯 ----------------------------

--------------------------------------------------------------------------------------

4、/etc/init.d/led restart 重启动生效。

采用UCI 脚本添加的方法，如下：

uci set system.wlan2g=led
uci set system.@led[0].name=WLAN2G
uci set system.@led[0].sysfs=blue:wlan2g
uci set system.@led[0].trigger=netdev
uci set system.@led[0].dev=ra0
uci set system.@led[0].mode="link tx rx"

uci set system.wlan5g=led
uci set system.@led[1].name=WLAN5G
uci set system.@led[1].sysfs=blue:wlan5g
uci set system.@led[1].trigger=netdev
uci set system.@led[1].dev=rax0
uci set system.@led[1].mode="link tx rx"
uci commit system
/etc/init.d/led restart

A、添加USB接的LED状态灯配置方法：

config led 'led_usb'
option name 'USB'
option sysfs 'tp-link:green:usb'
option trigger 'usbdev'
option interval '50'
option dev '1-1'

B、添加 4G/5G CPE功能的网口状态灯
config 'led'
   option 'name' '3G'
   option 'sysfs' 'asus:blue:3g'
   option 'trigger' 'netdev'
   option 'dev' '3g-wan'
   option 'mode' 'link'

C、添加定时闪亮状态LED灯
