IOT实战-基于MQTTX搭建物联网平台

概要设计

带着问题阅读

1. 怎么对设备鉴权？设备是否合法？设备能否发布到目标topic？设备能否订阅目标topic

1. 设备数据如何从broker传递到物联平台？

1. 物联平台如何下发指令给设备？

1. 定时触发的规则如何实现动态配置？

1. 规则中的条件如何检验是否满足？

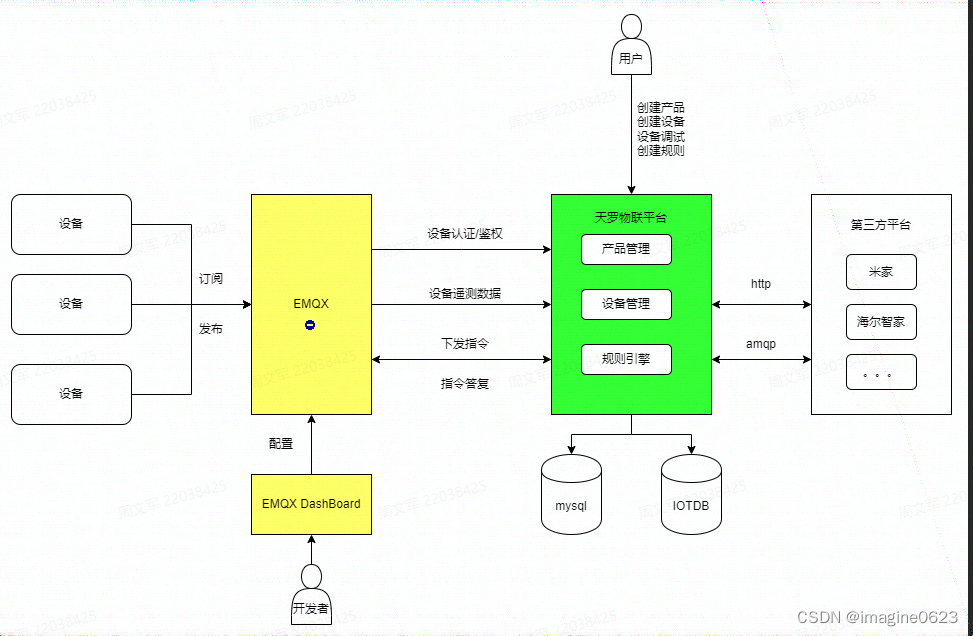

架构图

基础概念

topic通配符

在MQTT协议里，过滤规则==Topic

主题名（Topic Name）用于识别消息应该被发布到哪一个会话，服务端发送给订阅客户端的 Publish 报文的主题名必须匹配该订阅的主题过滤器。Topic是不要预先创建的，发布者发送消息到某个主题、或者订阅者订阅某个主题的时候，Broker 就会自动创建这个主题。

Topic有层级结构，并且支持通配符+和#:

“+” 是匹配单层的通配符。比如 news/+ 可以匹配 news/sports，news/+/basketball 可匹配到 news/sports/basketball。

“#” 是一到多层的通配符。比如 news/# 可以匹配 news、 news/sports、news/sports/basketball 以及 news/sports/basketball/x 等等。

物联平台

设备接入EMQX

设备注册

1. 物联平台提供要设备注册接口，注册成功后写入device表，包含设备接入MQTT的username和password

1. 设备携带username和password通过sdk连接emqx

1. emqx执行设备认证：检查device表中存在匹配的username和password则认证通过，反之拒绝

认证配置

创建device表

SQL CREATE TABLE `device` (         `id` BIGINT(20) UNSIGNED NOT NULL AUTO_INCREMENT,         `product_code` VARCHAR(32) NOT NULL DEFAULT '' COMMENT '产品编号' ,         `device_code` VARCHAR(32) NOT NULL COMMENT '设备编号（系统生成）' ,         `device_name` VARCHAR(64) NOT NULL COMMENT '设备名称' ,         `username` VARCHAR(128) NOT NULL COMMENT '设备连接broker时的用户名' ,         `password` VARCHAR(32) NOT NULL COMMENT '设备连接broker时的密码' ,         `status` VARCHAR(20) NOT NULL DEFAULT 'active' COMMENT '设备状态' ,         PRIMARY KEY (`id`) USING BTREE ) COMMENT='设备表' COLLATE='utf8mb4_bin' ENGINE=InnoDB AUTO_INCREMENT=9 ;

配置EMQX

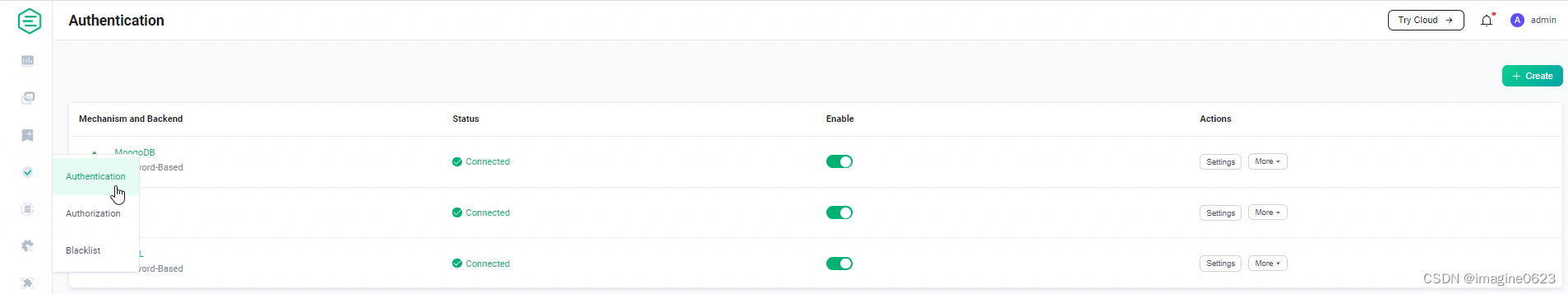

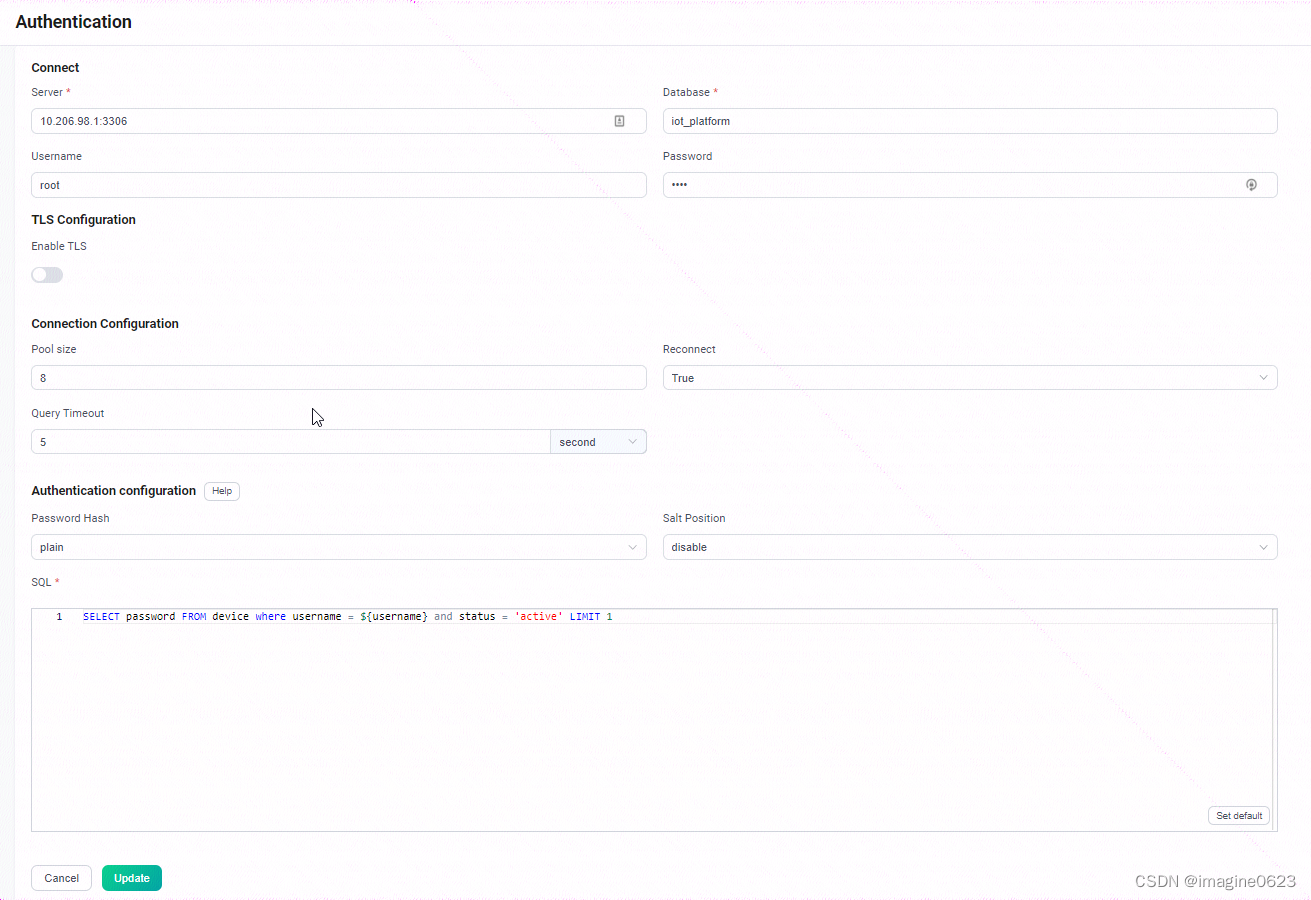

1. 创建认证

其中SQL:

SQL SELECT password FROM device where username = ${username} and status = 'active' LIMIT 1

从表device中根据mqtt client username查询status='active'的记录；

如果不存在则认证失败，拒绝client连接；

如果存在则比较表中password和mqtt client password是否相同，如果相同，则认证通过。

备注：

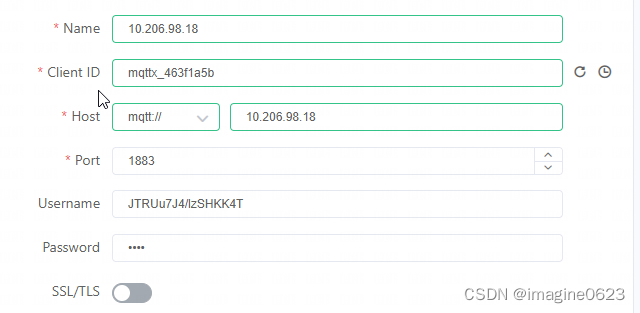

可使用MQTTX客户端工具连接broker

如连接成功则说明设备认证通过

设备数据转发

本章节描述设备发布到MQTT的数据如何传递到物联平台

采用emqx webhook方案

物联平台提供http接口

POST方法的http接口，例如

Java @PostMapping("/hook") public String hook(@RequestBody JSONObject event) {     log.info("receive new event:{}", event);     hook.dispatcher(event);     return "success"; }

并根据参数不同，分别处理，主要有连接事件、断开事件、发布事件

EMQX配置webhook

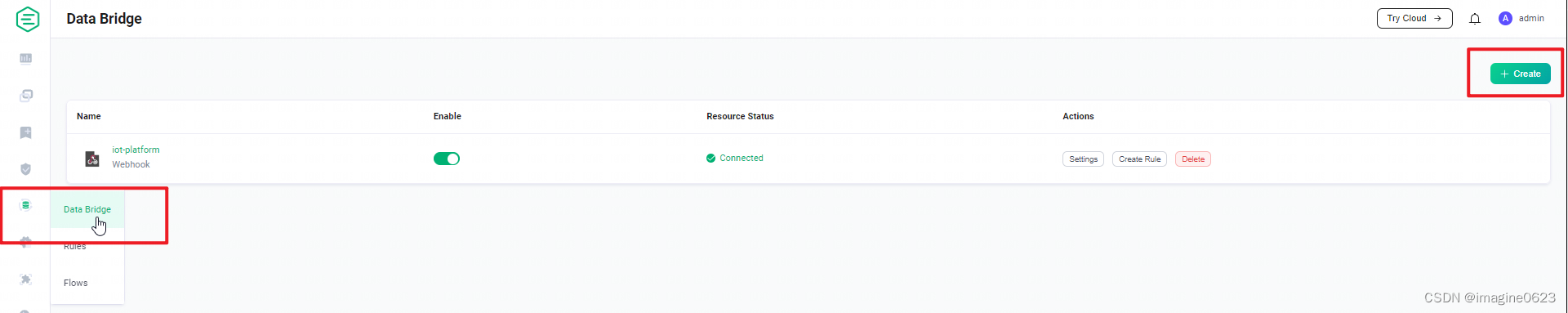

1. 新建【DataBridge】

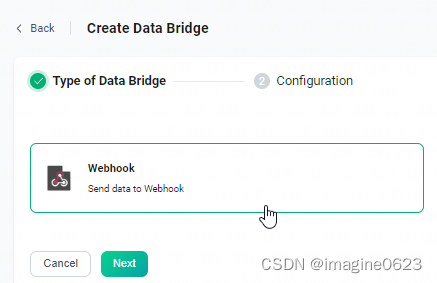

1. 选择webhook，点击Next

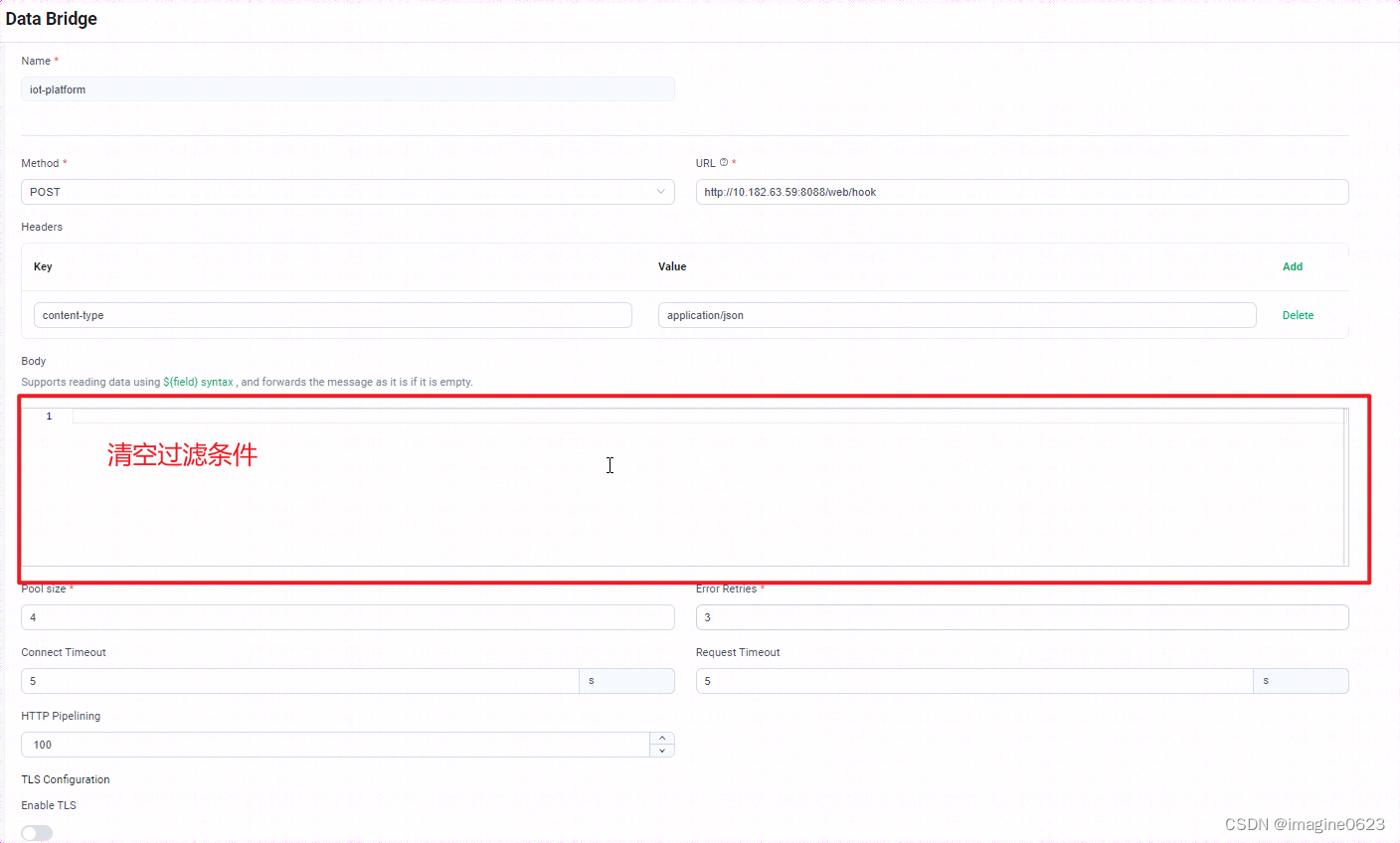

1. 配置webhook，自定义webhook名称（例如iot-platform），POST方法，注意清空Body的过滤条件。

EMQX配置转发规则

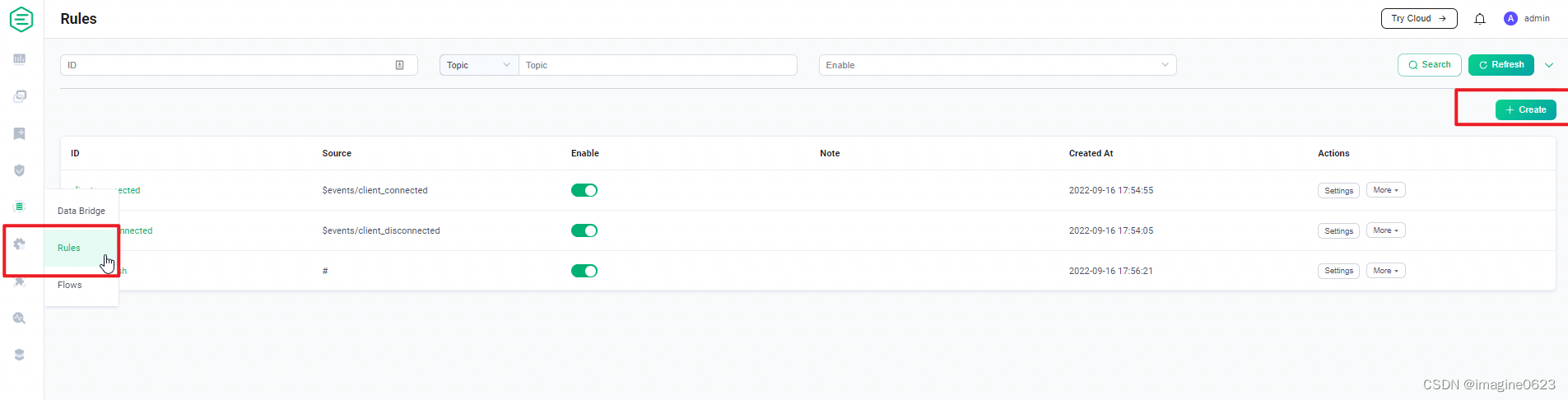

创建规则按钮：

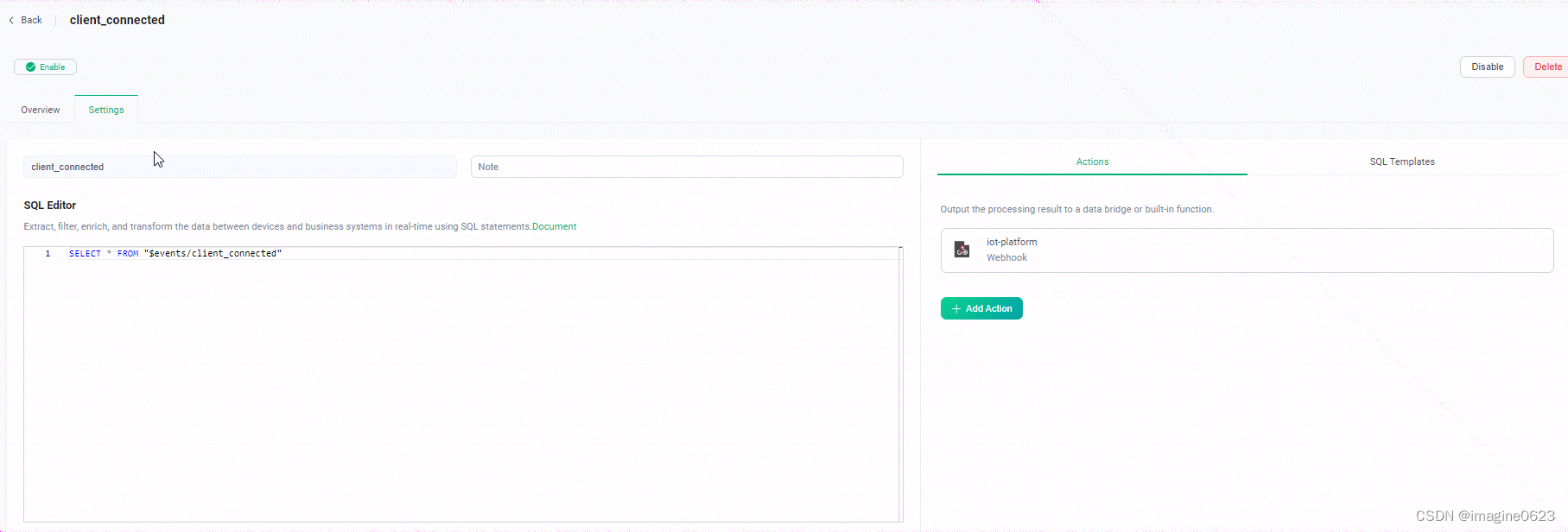

1. 配置设备连接事件转发规则

SQL: SELECT * FROM "$events/client_connected"

服务端收到的requst body示例：

JSON {         "conn_props": {},         "peername": "10.182.63.59:57024",         "metadata": {                 "rule_id": "client_connected"         },         "clientid": "mqttx_463f1a5b",         "is_bridge": false,         "keepalive": 60,         "proto_ver": 5,         "proto_name": "MQTT",         "connected_at": 1663553836180,         "receive_maximum": 32,         "sockname": "10.206.98.18:1883",         "mountpoint": "undefined",         "node": "emqx@127.0.0.1",         "expiry_interval": 0,         "event": "client.connected",         "username": "test/9cbbb8cc-92ec-4a72-8a2e-3d0244628430",         "timestamp": 1663553836180,         "clean_start": false }

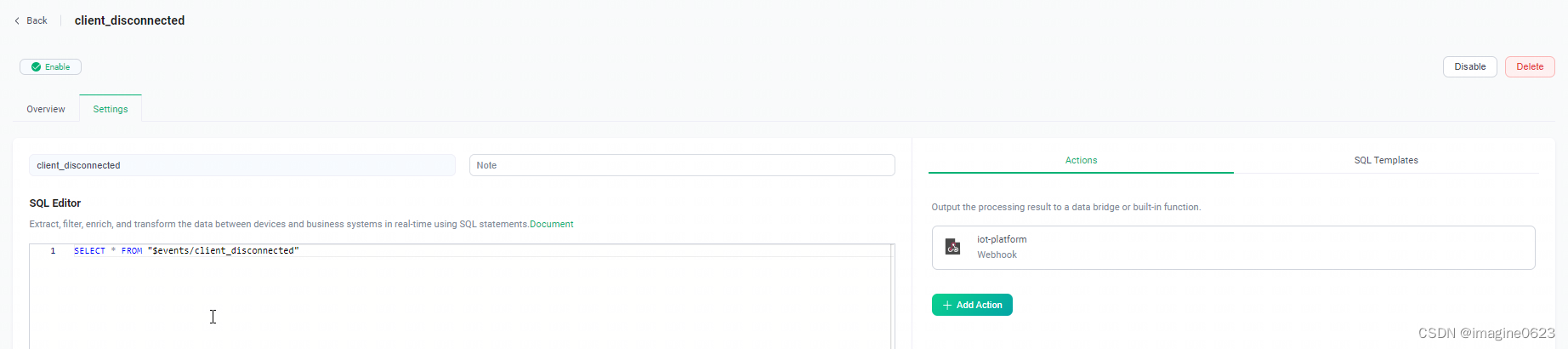

1. 配置设备断开事件转发规则

SQL: SELECT * FROM "$events/client_disconnected"

服务端收到的requst body示例：

JSON {         "reason": "normal",         "peername": "10.182.63.59:50173",         "metadata": {                 "rule_id": "client_disconnected"         },         "clientid": "mqttx_463f1a5b",         "proto_ver": 5,         "proto_name": "MQTT",         "sockname": "10.206.98.18:1883",         "disconn_props": {},         "node": "emqx@127.0.0.1",         "event": "client.disconnected",         "disconnected_at": 1663553735295,         "username": "test/9cbbb8cc-92ec-4a72-8a2e-3d0244628430",         "timestamp": 1663553735296 }

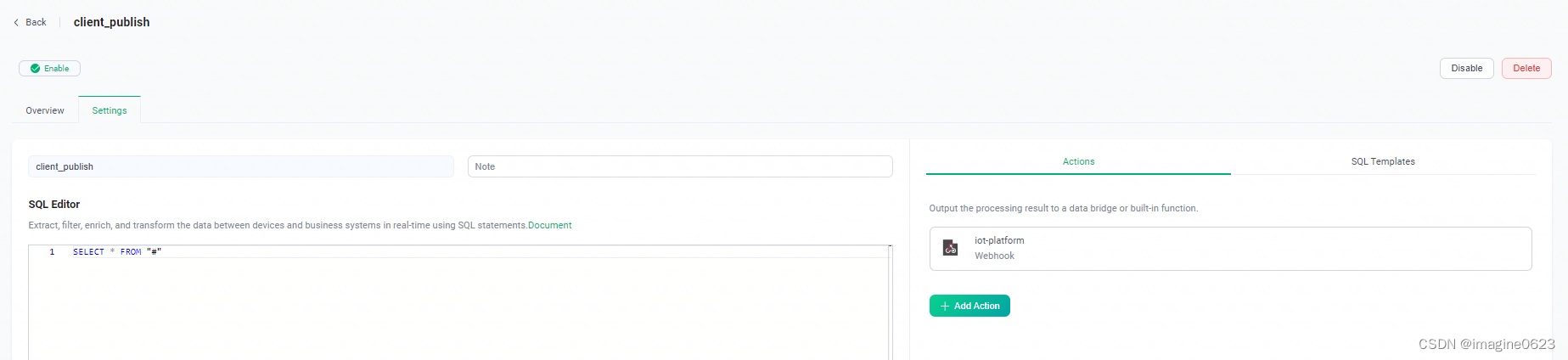

1. 配置设备发布事件转发规则

SQL: SELECT * FROM "#"

服务端收到的requst body示例：

JSON {         "metadata": {                 "rule_id": "client_publish"         },         "peerhost": "10.182.63.59",         "clientid": "mqttx_463f1a5b",         "flags": {                 "retain": false,                 "dup": false         },         "node": "emqx@127.0.0.1",         "qos": 0,         "payload": "{\r\n    \"cpu\":8\r\n}",         "pub_props": {},         "publish_received_at": 1663553920287,         "topic": "/client/publish",         "id": "0005E8FE547BC2FBF4432A0066F50003",         "event": "message.publish",         "username": "test/9cbbb8cc-92ec-4a72-8a2e-3d0244628430",         "timestamp": 1663553920287 }

优点

配置简单、方便

缺点

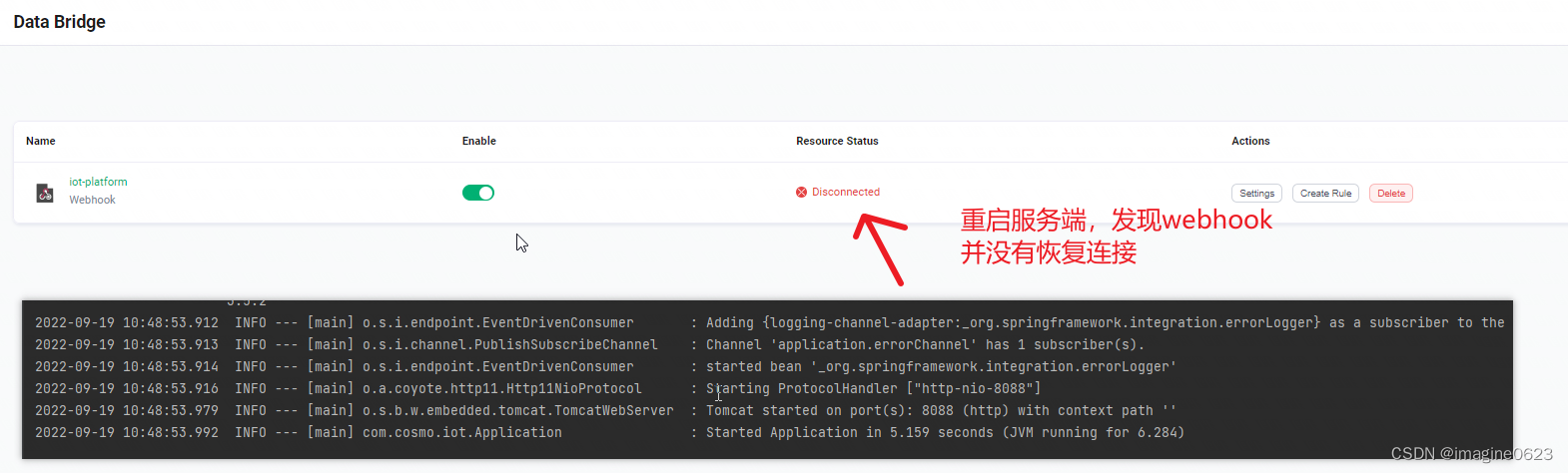

如果服务端异常，则会丢失数据。当服务端重启时，mqtt和服务端的连接会断开，当服务端重启完成后，连接也不会重新建立，需要手动执行Enable。

解决方案：使用nginx做负载均衡，既能提供稳定的服务端，又可以部署多个服务端实例，防止单点故障。

备注：作为client订阅mqtt系统内部topic，实现相对复杂，暂不采用

设备上线/下线

设备连接信息保存在表device和表device_connection

当webhook接收到设备连接事件时，修改device为在线状态、创建或修改连接信息

当webhook接收到设备断开事件时，修改device为离线状态、修改连接信息

备注：

为什么记录device_connection？

表device描述的是逻辑上的设备，可能有很多物联设备使用相同的设备信息连接broker

设备禁用/恢复

设备是否禁用保存在表device，使用status字段表示，有active和suspended，即启用和禁用两种状态

设备禁用

1. 更新device表status字段为suspended

使用对应的username和password将无法连接到mqtt，这是因为emqx中配置的client 认证中的SQL中过滤了status='active'的记录。

1. 断开设备连接

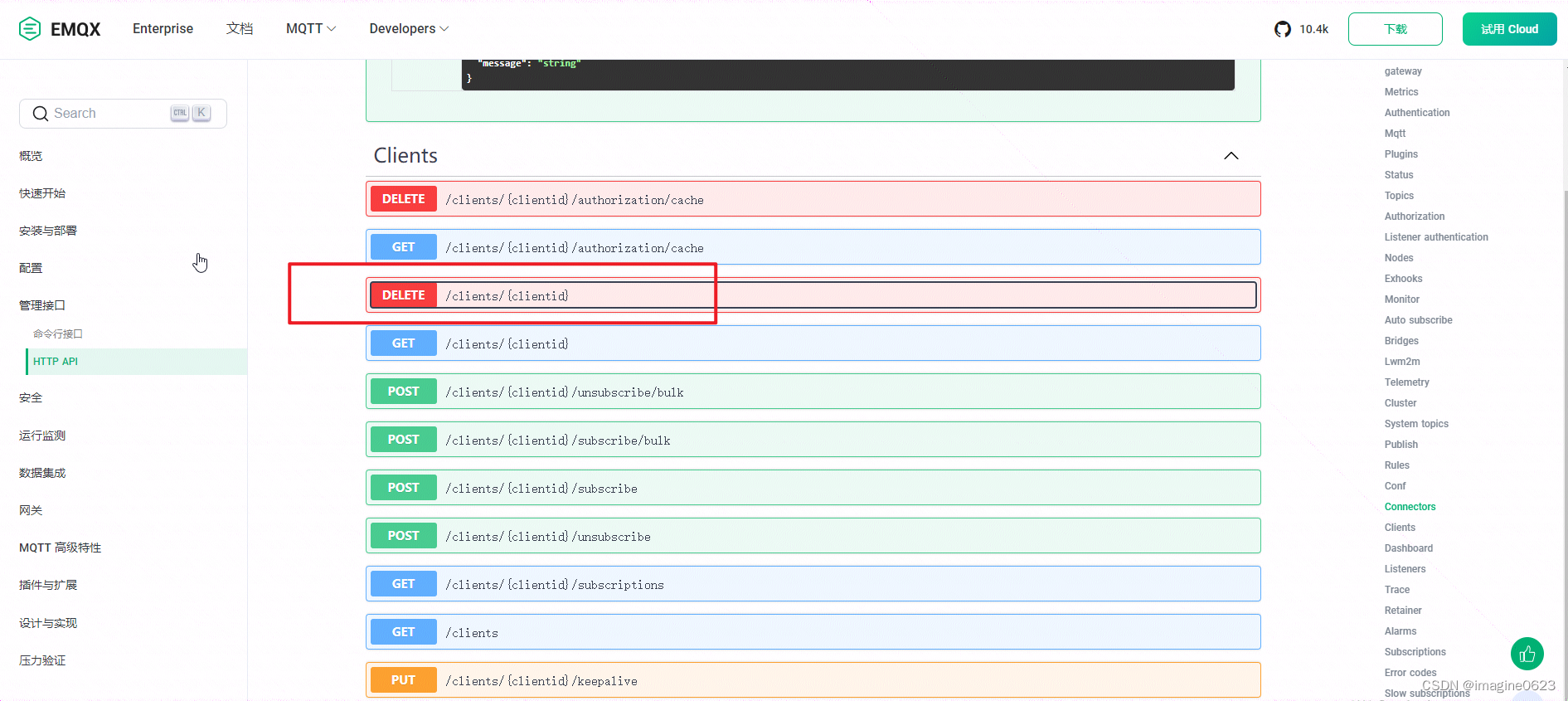

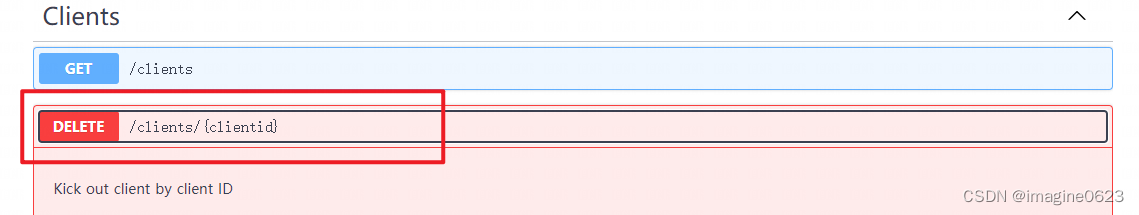

通过emqx提供的rest api接口来实现：

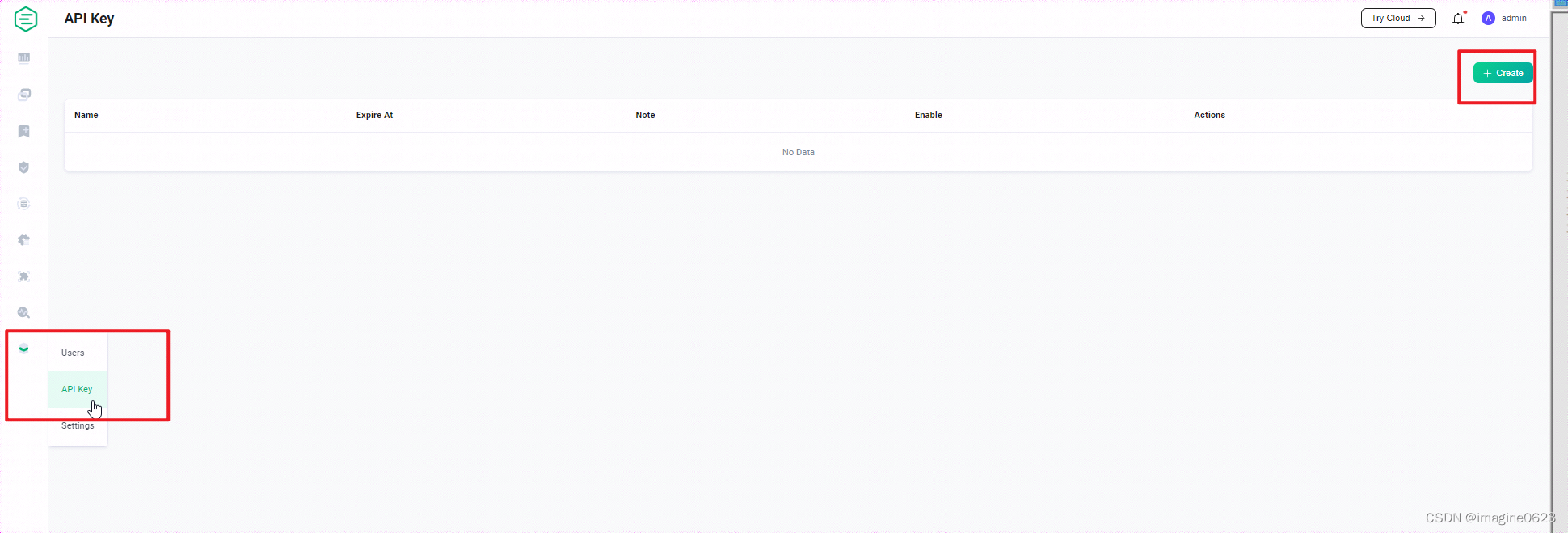

访问rest api 接口需要提前创建app和app secret key用于访问认证：

设备恢复

更新device表status字段为active

设备删除

1. 删除设备记录

1. 删除设备连接记录

1. 断开设备与mqtt的连接（参考【设备禁用】断开设备连接）

设备授权

本章节描述设备授权，授权指的是设备发布权限和订阅权限，避免设备随机发布等情况的发生。

参考官方文档：MySQL

创建设备授权表（device_acl）

SQL CREATE TABLE `device_acl` (         `id` INT(11) UNSIGNED NOT NULL AUTO_INCREMENT,         `username` VARCHAR(128) NOT NULL COMMENT 'client的username',         `permission` VARCHAR(20) NOT NULL COMMENT '用于指定操作权限，可选值有 allow 和 deny' ,         `action` VARCHAR(20) NOT NULL COMMENT '用于指定适用于哪些操作，可选值有 publish、subscribe 和 all' ,         `topic` VARCHAR(256) NOT NULL COMMENT '用于指定当前规则适用的主题，可以使用主题过滤器和 主题占位符',         PRIMARY KEY (`id`) USING BTREE,         INDEX `username_idx` (`username`) USING BTREE ) COMMENT='设备授权表' COLLATE='utf8mb4_general_ci' ENGINE=InnoDB AUTO_INCREMENT=9 ;

EMQX授权配置

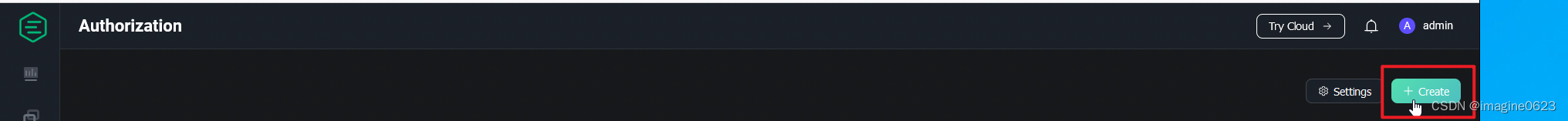

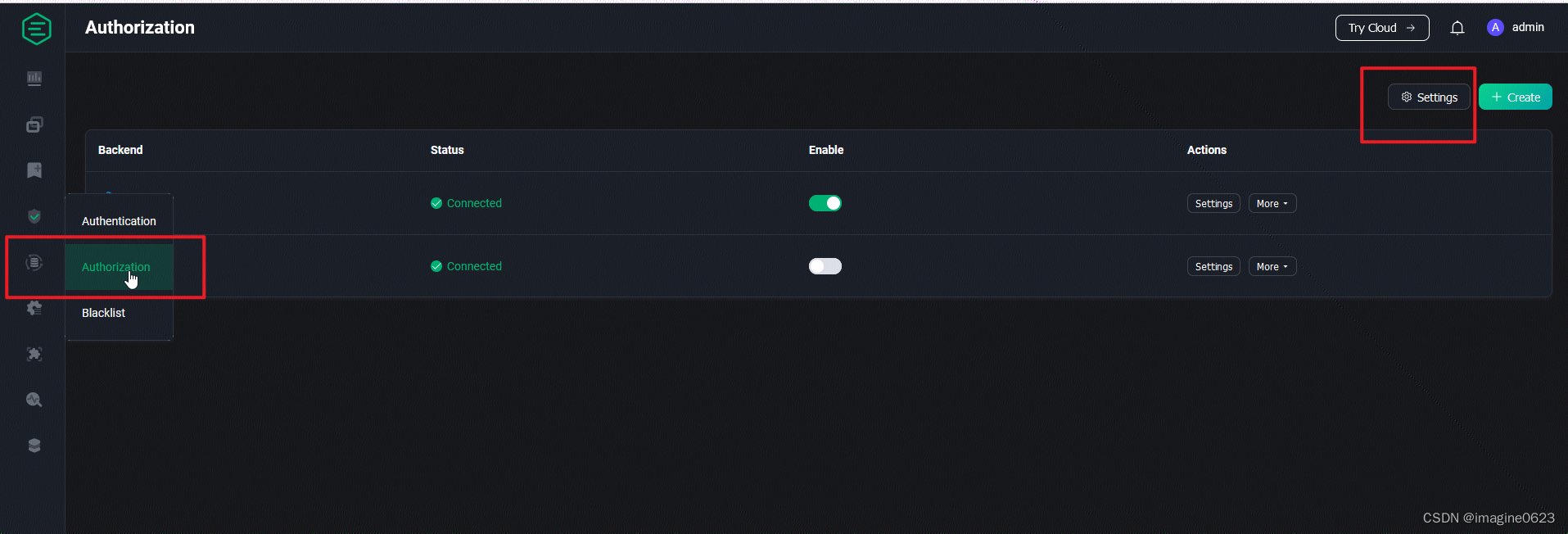

1. 打开授权配置

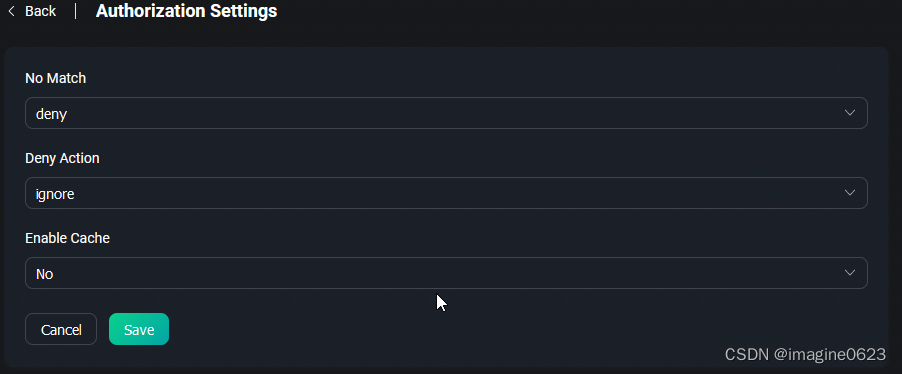

1. 配置授权如下：

生产环境要开启缓存功能

1. 配置ACL

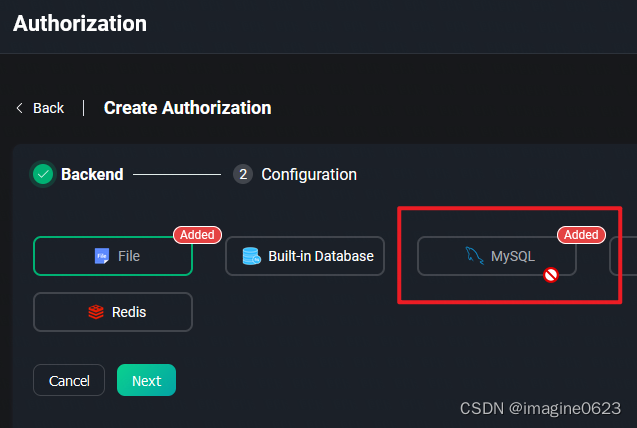

1. 选择MySQL

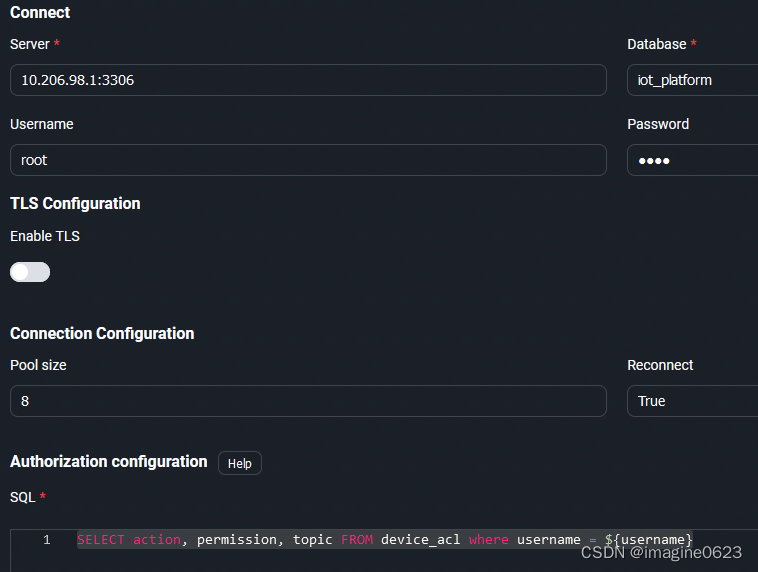

1. 配置MySQL ACL如下

SELECT action, permission, topic FROM device_acl where username = ${username}

物联平台实现授权功能

注册设备时，新增授权

删除设备时，取消授权

上行数据

作为物联网平台首先要做的就是可以接收并处理设备上传的数据，称之为

上行数据。

topic

设备发布的主题名格式为: upload_data／${productCode}／${deviceCode}／${messageId}

1. productCode:产品编号

1. deviceCode:设备编号

1. messageId:每个消息的唯一ID

示例:upload_data/computer/c1/0000001

物联平台处理设备发布事件

当event是【message.publish】时，物联平台解析payload中的设备属性、存储属性值到device_property表。

下行数据

一般有两种订阅:

1. 需要同步的数据，比如发送图片给设备

1. 第二种是指令，平台下发给设备，要求设备完成某种操作,比如共享单车的服务端下发

给单车开锁的指令。

大多数情况下,设备在收到指令后都应该回复指令执行的结果，比如文件有没有下载完毕、继电器有没有打开等。是否回复以及如何回复是业务系统和设备之间的约定，物联网平台只负责将下发指令到设备,同时将设备的回复再传送回业务系统。

指令下发

1. 物联平台将修改属性的指令传递到设备订阅的topic中（通过调用EMQX rest api来实现）。

1. 设备接收到topic传来的指令，执行指令。

1. 指令执行完成后，发布指令完成的信息到特性的topic中，用于通知物联平台指令执行完成。

1. 物联平台通过webhook接受到指令执行完成的消息后，修改device_property中保存的设备属性值。

设备订阅

利用EMQX的自动订阅功能。当MQTT client连接到Broker时,EMQX会按照预先定义好的规则自动为client订阅主题，设备不需要主动subscribe，增加和减少主题也不需要改动设备的代码。

参考官方文档： 自动订阅

配置如下：

Nginx # 自动订阅 auto_subscribe {     topics = [         {             topic = "cmd/${username}/+/+/+/#"             qos   = 1             rh    = 0             rap   = 0             nl    = 0         }     ] }

${username} 即 ${productCode}/${deviceCode}

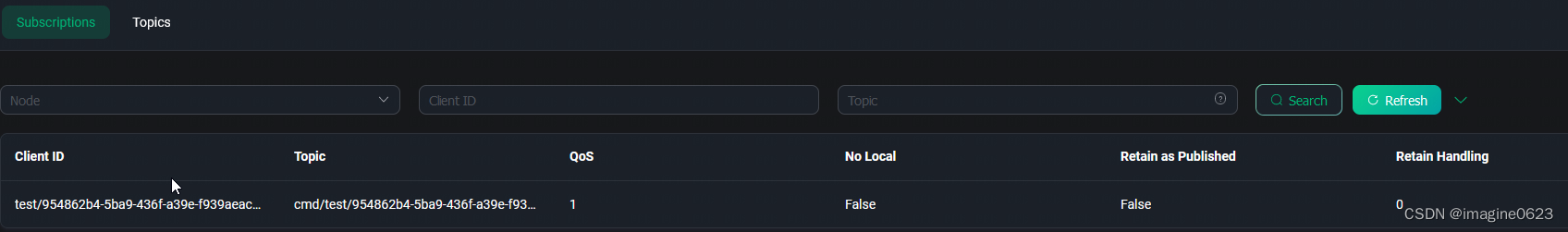

例如：username（test/954862b4-5ba9-436f-a39e-f939aeacc3c3）连接broker后，会自动订阅topic（test/954862b4-5ba9-436f-a39e-f939aeacc3c3/+/+/+/#）

常见问题

1. 设备发布数据后，平台未显示相应数据，可能是因为topic获取，请检查产品编码和设备编码是否正确

1. 设备连接时可自定义clientId，但是不能包含斜杠''/"，这是因为平台在断开连接时会调用emqx的rest接口：

如果clientId包含斜杠，会被误认为URI，导致异常。
