单臂路由和DHCP中继实验

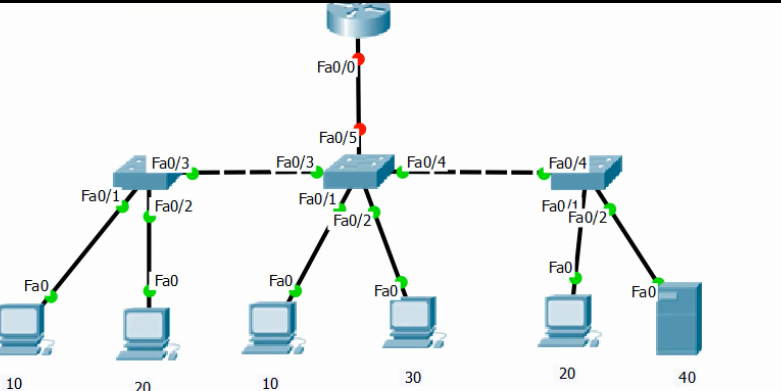

实验拓扑图：



                                                                         实验图



一、一路由器为DHCP服务器

①trunk    ：

    switchport mode trunk

    int range f0/3-5

②vtp

    vtp domain v

③VLAN

   Vlan 10

  Vlan 20

  Vlan 30

  Vlan 40

  Vlan 50  (no vlan 50)

   Vlan 60  (no vlan 60)

④添加vlan到交换机

命令：int f0/x

      sw ac vlan 10

      sw ac vlan  20

⑤配网关：

int f0/0.1

encapsulation dot1Q 10    (对vlan10 标签通行)

Ip add add 10.1.1.254  255.255.255.0

no shut

.

.

.

int f0/0.x

--------------------------------------------------------------------------

⑥DHCP池配置：

conf t

ip  dhcp excluded-address   10.1.1.1    10.1.1.99

ip dhcp pool    v10

network  10.1.1.0  255.255.255.0

default-router  10.1.1.254

dns-server  40.1.1.1

其余dhcp池同理

---------------------------------------



方式二：服务器作为  dhcp



①路由器中：

（删除配置：
no ip dhcp excluded-address 10.1.1.1 10.1.1.99
no ip dhcp pool v10）

配置DHCP中继：
int f0/0.1 （该接口需要被帮助）
ip  helper-address   DHCP +  服务器的IP
exit。

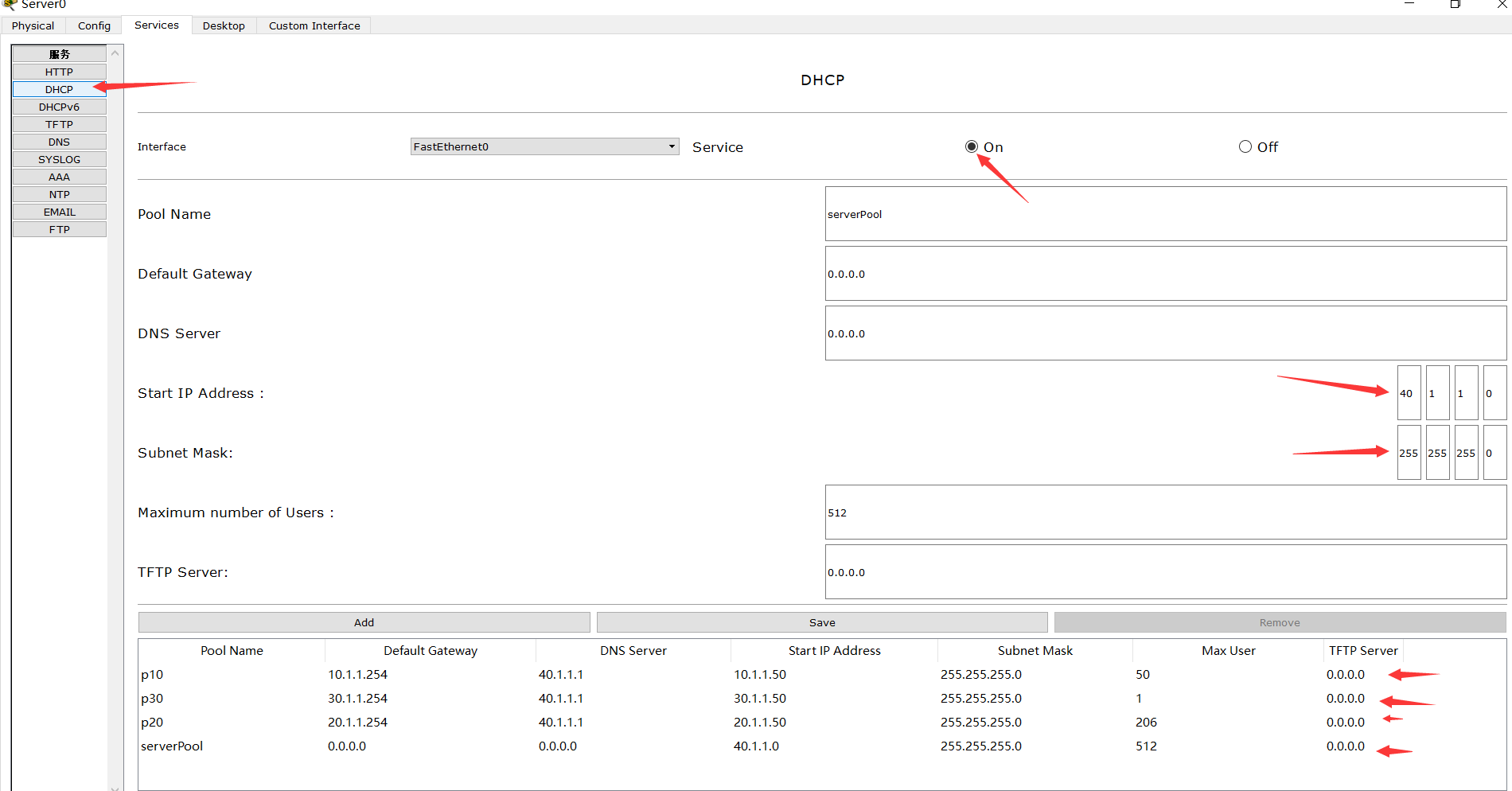

服务器中：配置如下





完成；
