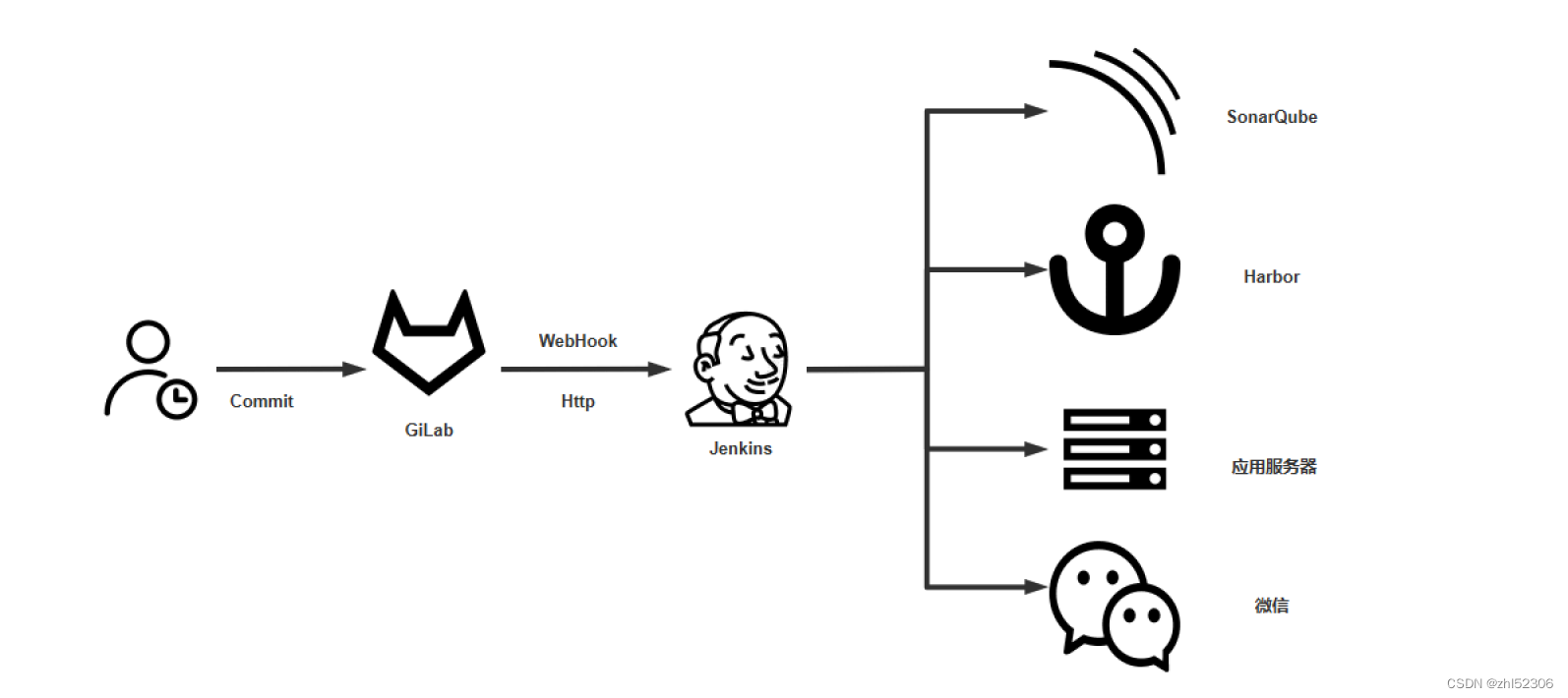

DevOps之Jenkins 集成 SonarQube 、Gitlab实现代码自动提交质量检测

实验中相应服务的安装步骤略

准备相关服务器，并实现各个服务器的DNS解析

[root@ubuntu2204 ~]#cat /etc/bind/hailin.org.zone

$TTL 1D

@ IN SOA master admin (

1 ; serial

1D ; refresh

1H ; retry

1W ; expire

3H ) ; minimum

NS master

master A 10.0.0.201

gitlab A 10.0.0.179

jenkins A 10.0.0.171

harbor A 10.0.0.201

sonarqube A 10.0.0.178

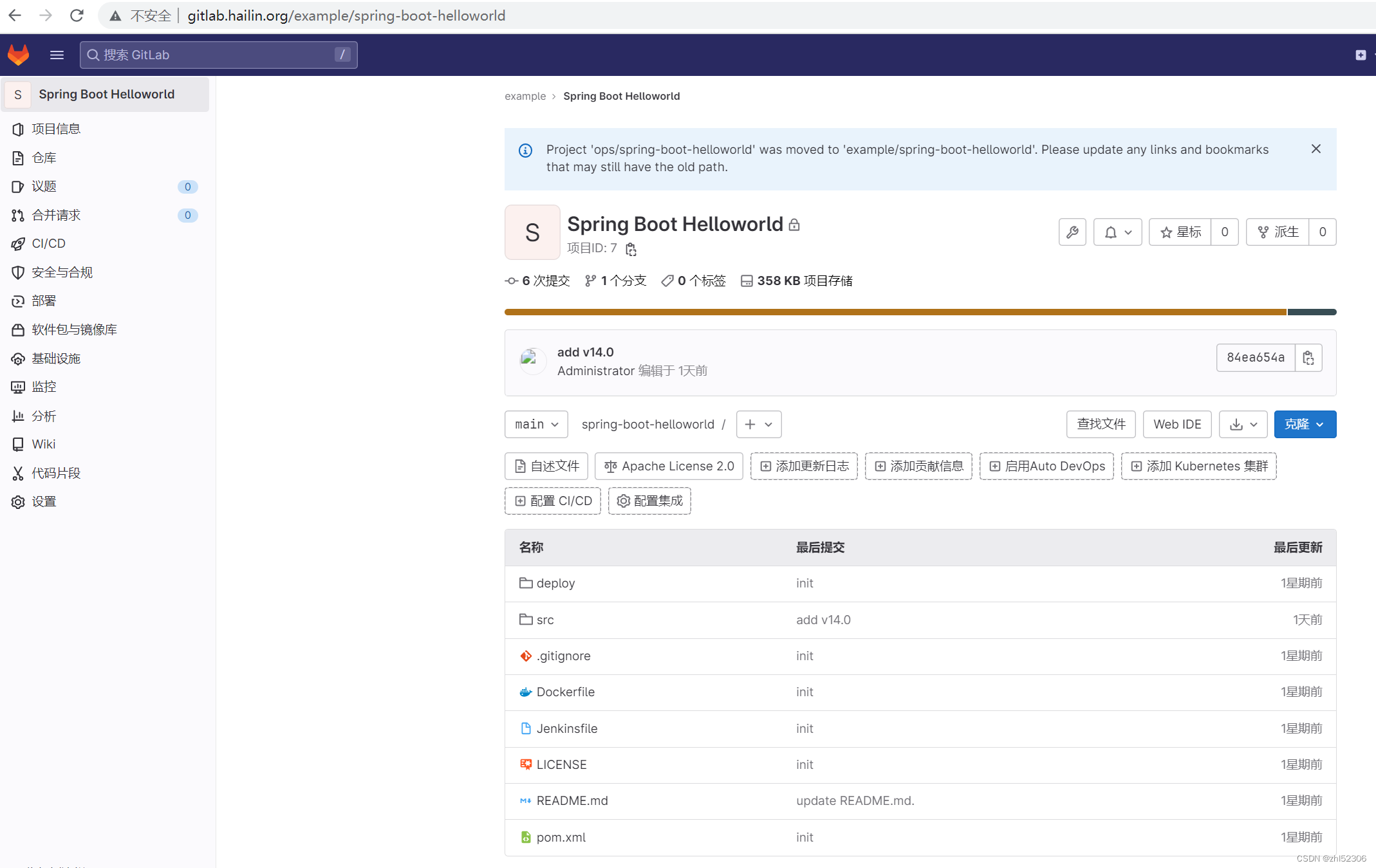

安装 GitLab 和准备项目

安装Gitlab ,安装步骤略，并准备JAVA项目

#可以从gitee码云导入项目代码

https://gitee.com/lbtooth/spring-boot-helloworld.git

​

#生成如下项目仓库路径

http://gitlab.hailin.org/example/spring-boot-helloworld.git

安装 Harbor 并配置 Jenkins 连接Harbor

安装略

创建名为example的项目

在 Jenkins 服务器安装Docker,并配置连接 Harbor

#在jenkins服务器安装Docker

[root@jenkins ~]#apt update && apt install docker.io

​

[root@jenkins ~]#vim /etc/docker/daemon.json

{

"registry-mirrors": ["https://si7y70hh.mirror.aliyuncs.com"],

"insecure-registries": ["harbor.hailin.org"]

}

​

[root@jenkins ~]#systemctl restart docker

​

[root@jenkins ~]#docker info

Client:

Context: default

Debug Mode: false

​

Server:

Containers: 0

Running: 0

Paused: 0

Stopped: 0

Images: 3

Server Version: 20.10.21

Storage Driver: overlay2

Backing Filesystem: extfs

Supports d_type: true

Native Overlay Diff: true

userxattr: false

Logging Driver: json-file

Cgroup Driver: systemd

Cgroup Version: 2

Plugins:

Volume: local

Network: bridge host ipvlan macvlan null overlay

Log: awslogs fluentd gcplogs gelf journald json-file local logentries splunk syslog

Swarm: inactive

Runtimes: io.containerd.runc.v2 io.containerd.runtime.v1.linux runc

Default Runtime: runc

Init Binary: docker-init

containerd version:

runc version:

init version:

Security Options:

apparmor

seccomp

Profile: default

cgroupns

Kernel Version: 5.15.0-60-generic

Operating System: Ubuntu 22.04.1 LTS

OSType: linux

Architecture: x86_64

CPUs: 4

Total Memory: 3.799GiB

Name: jenkins

ID: 5SU7:WISV:KNTZ:LJ7Y:VCTM:6K7Y:VX2V:SS4U:SDDE:32SX:OMWT:HUEL

Docker Root Dir: /var/lib/docker

Debug Mode: false

Registry: https://index.docker.io/v1/

Labels:

Experimental: false

Insecure Registries:

harbor.hailin.org

127.0.0.0/8

Registry Mirrors:

https://si7y70hh.mirror.aliyuncs.com

Live Restore Enabled: false

​

#测试登录harbor，登录后可在/root/.docker/config.json下存储登录信息

[root@jenkins sonarqube-scanner]#docker login harbor.hailin.org

Authenticating with existing credentials...

WARNING! Your password will be stored unencrypted in /root/.docker/config.json.

Configure a credential helper to remove this warning. See

https://docs.docker.com/engine/reference/commandline/login/#credentials-store

​

Login Succeeded

​

[root@jenkins ~]#cat /root/.docker/config.json

{

"auths": {

"10.0.0.201": {

"auth": "YWRtaW46MTIzNDU2"

},

"harbor.hailin.org": {

"auth": "YWRtaW46MTIzNDU2"

}

}

}

安装Jenkins并安装相关插件

安装Jenkins步骤略

安装相关插件和软件:

#GitLab

#pipeline

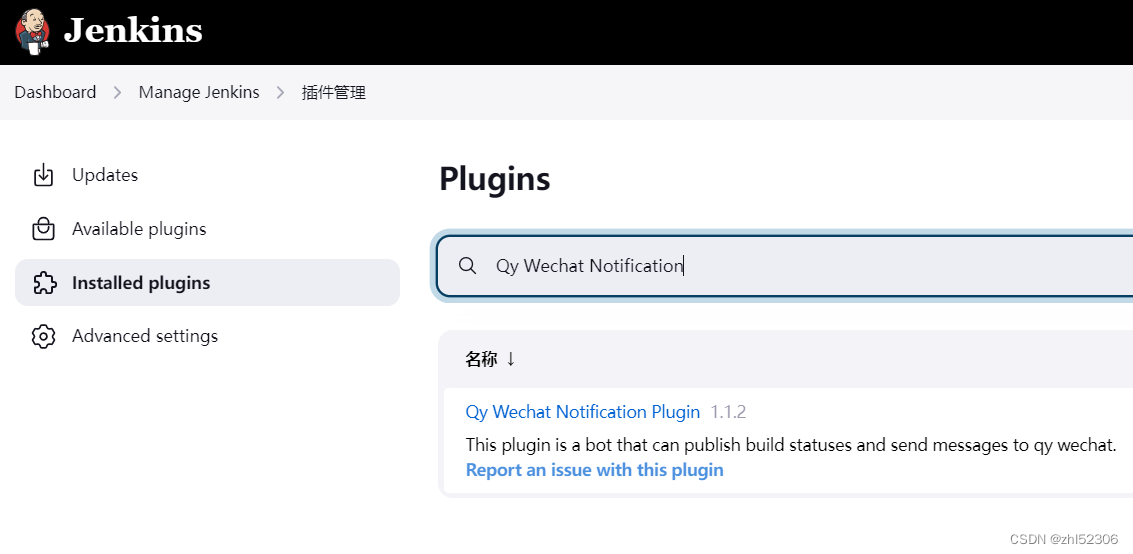

#企业微信通知插件Qy Wechat Notification

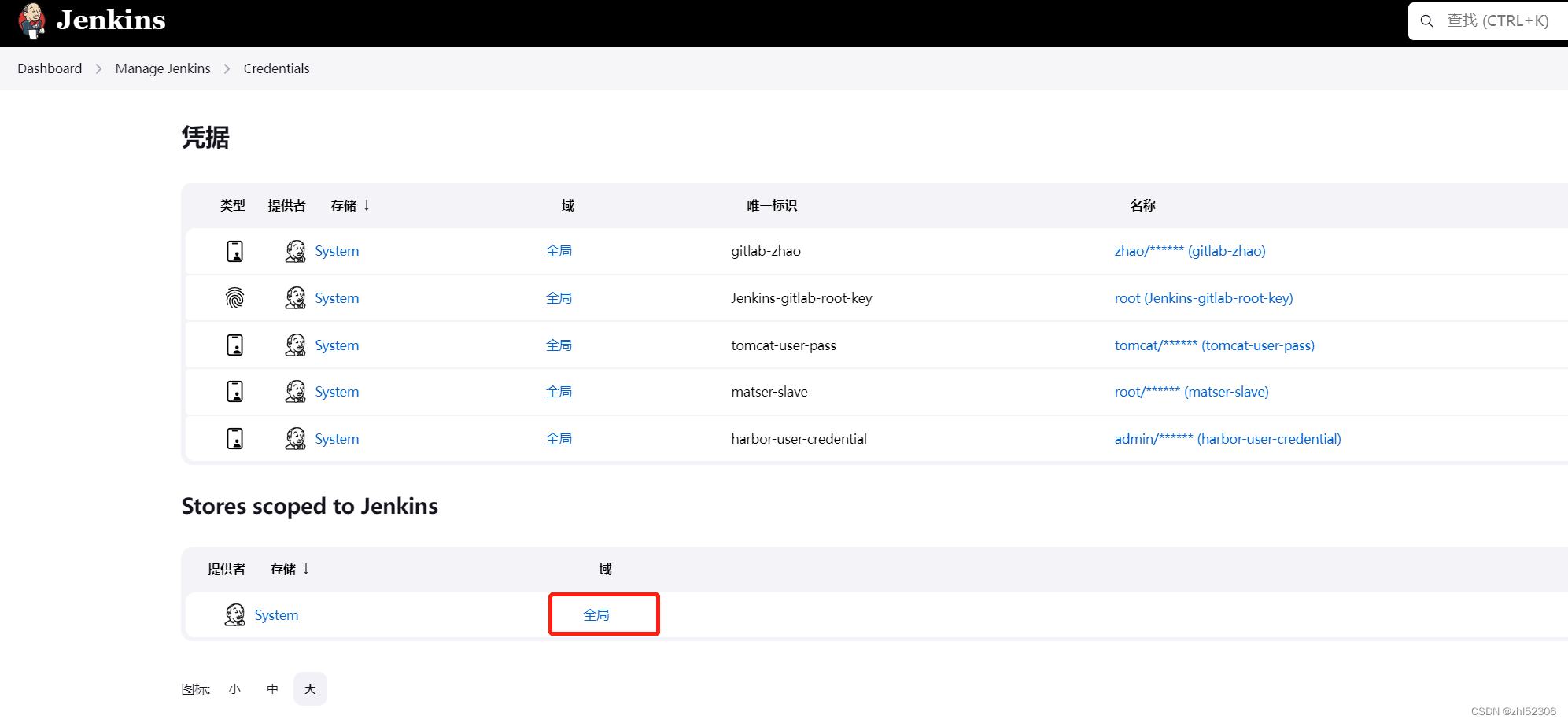

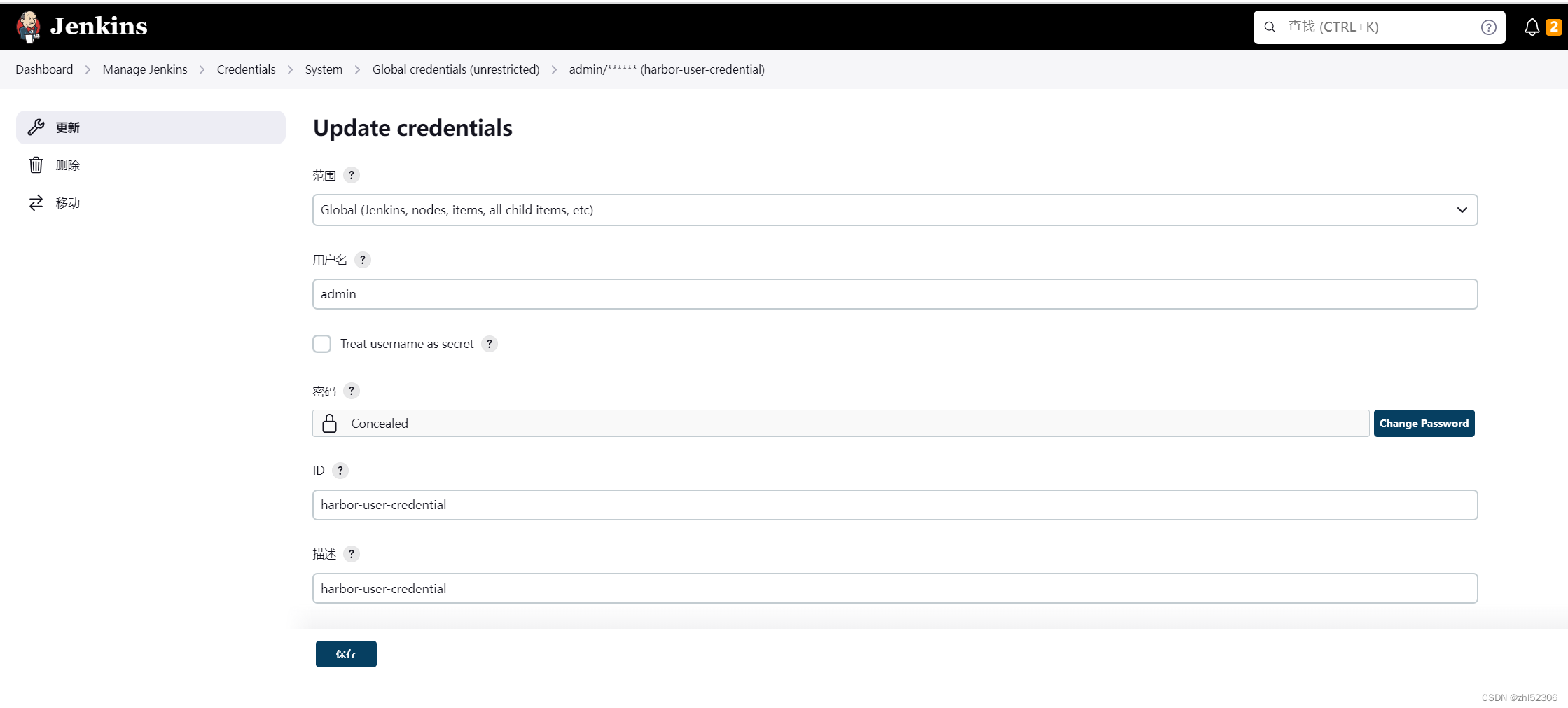

在 Jenkins 创建凭据连接 Harbor

在 Jenkins 安装Maven 工具

[root@jenkins ~]#apt update;apt install maven -y

​

#优化编译环境，提升编译速度

[root@jenkins ~]#vim /etc/maven/settings.xml

.......................

<mirror>

<id>nexus-aliyun</id>

<mirrorOf>*</mirrorOf>

<name>Nexus aliyun</name>

<url>http://maven.aliyun.com/nexus/content/groups/public</url>

</mirror>

</mirrors>

........................

​

#查看Maven信息,记录执行结果供后续与Jenkins对接使用

[root@jenkins ~]#mvn -version

Apache Maven 3.6.3

Maven home: /usr/share/maven

Java version: 11.0.17, vendor: Ubuntu, runtime: /usr/lib/jvm/java-11-openjdk-amd64

Default locale: zh_CN, platform encoding: UTF-8

OS name: "linux", version: "5.15.0-60-generic", arch: "amd64", family: "unix"

在Jenkins是配置Maven环境

Mange Jenkins --- Global Tool configuration -- Maven

根据上面的 mvn -version 命令结果,填写 MAVEN_HOME 的路径

在 Jenkins 创建连接 GitLab 的凭据

在 Jenkins上修改 Docker 的 socket 文件权限

默认Jenkins以Jenkins用户启动，无法访问Docker,构建时会提示如下错误:

解决方式

#other用户无docker任何权限，所以导致jenkins权限启动的jenkins服务无权限访问Docker

[root@jenkins ~]#ll /var/run/docker.sock

srw-rw---- 1 root docker 0 2月 1322:15 /var/run/docker.sock=

​

[root@jenkins ~]#id jenkins

用户id=109(jenkins) 组id=113(jenkins) 组=113(jenkins)

​

#解决方式一，将jenkins账号添加至docker组

[root@ubuntu2204 ~]#usermod -G docker jenkins

​

[root@ubuntu2204 ~]#id jenkins

用户id=113(jenkins) 组id=118(jenkins) 组=118(jenkins),119(docker)

​

[root@ubuntu2204 ~]#systemctl restart jenkins

​

#解决方式二，修改jenkins以root权限启动

[root@jenkins ~]#vim /lib/systemd/system/jenkins.service

.................

#User=jenkins

User=root

#Group=jenkins

Group=root

.................

安装 SonarQube 并创建用户和令牌

安装 Sonarqueb Server步骤略， ,并在 Sonarqube 创建用户并授权

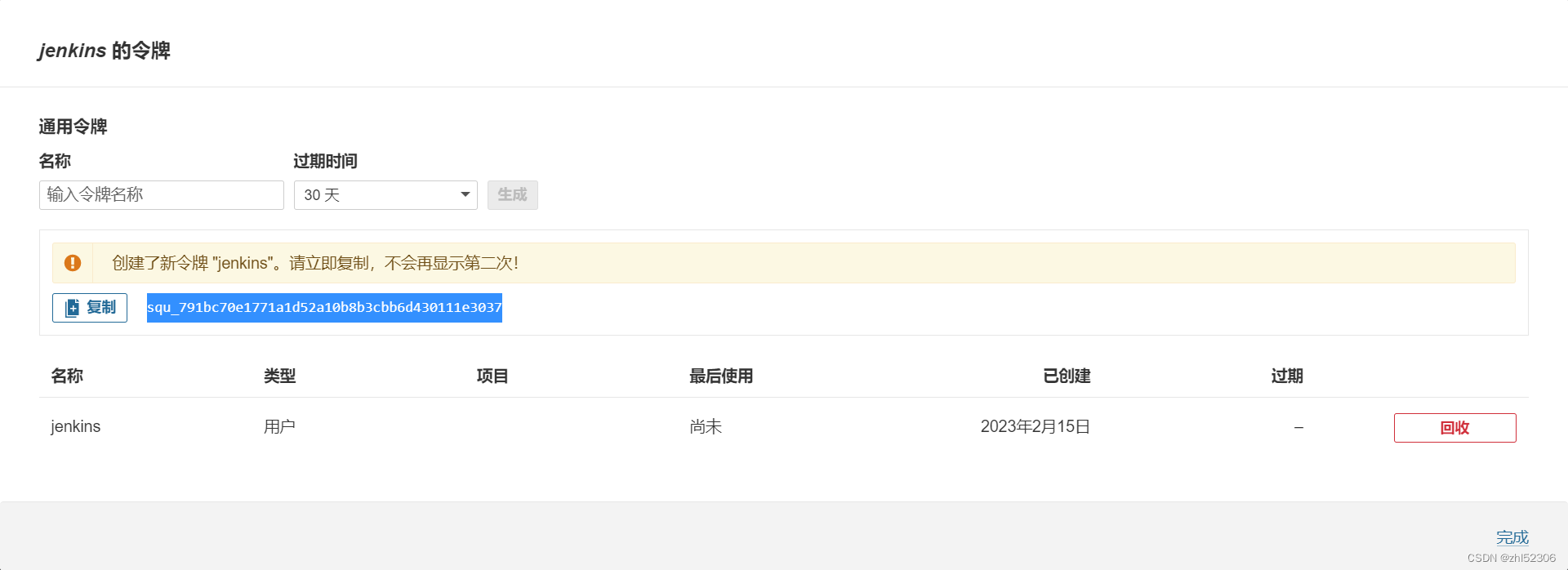

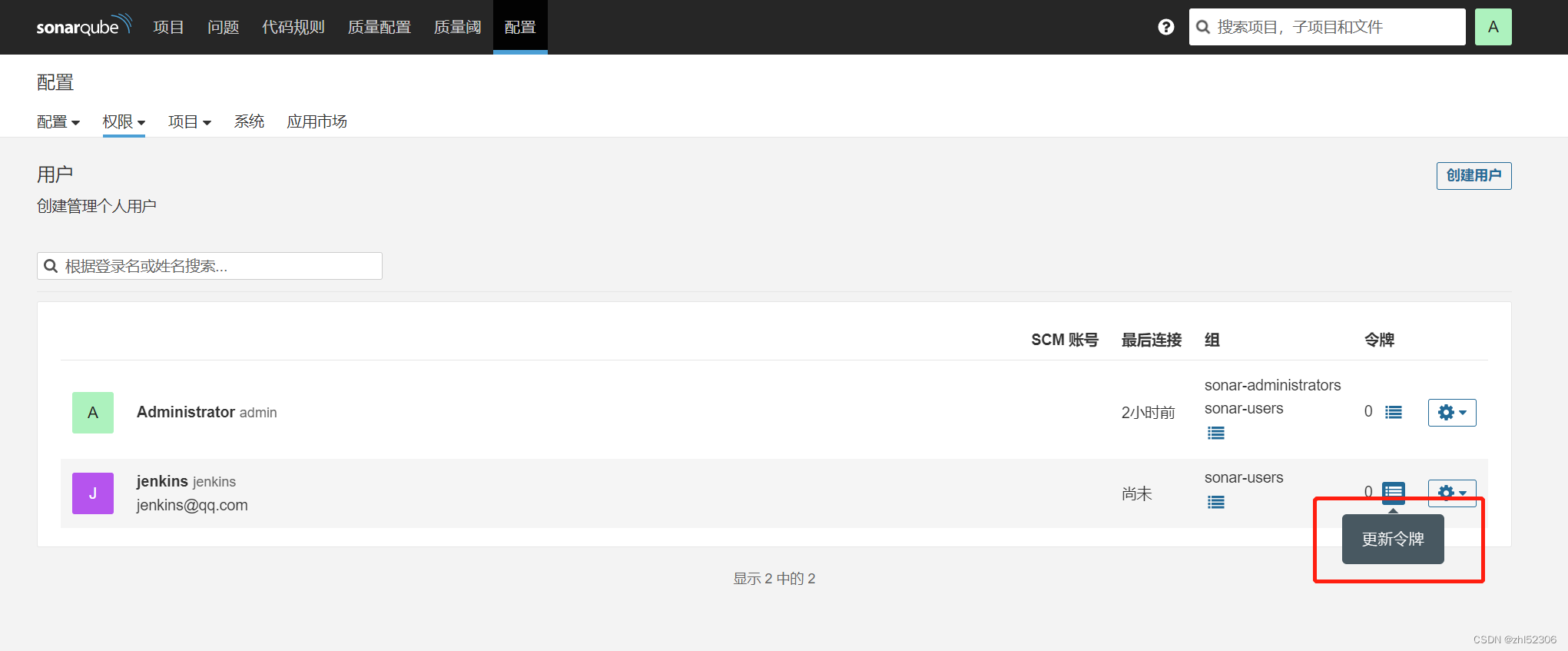

更新令牌，用于后续与jenkins对接

记录令牌用于后续使用,此token 只能复制一次

squ_791bc70e1771a1d52a10b8b3cbb6d430111e3037

给与新建用户相应权限，这里给用户分配置"执行分析"和"置备项目"权限

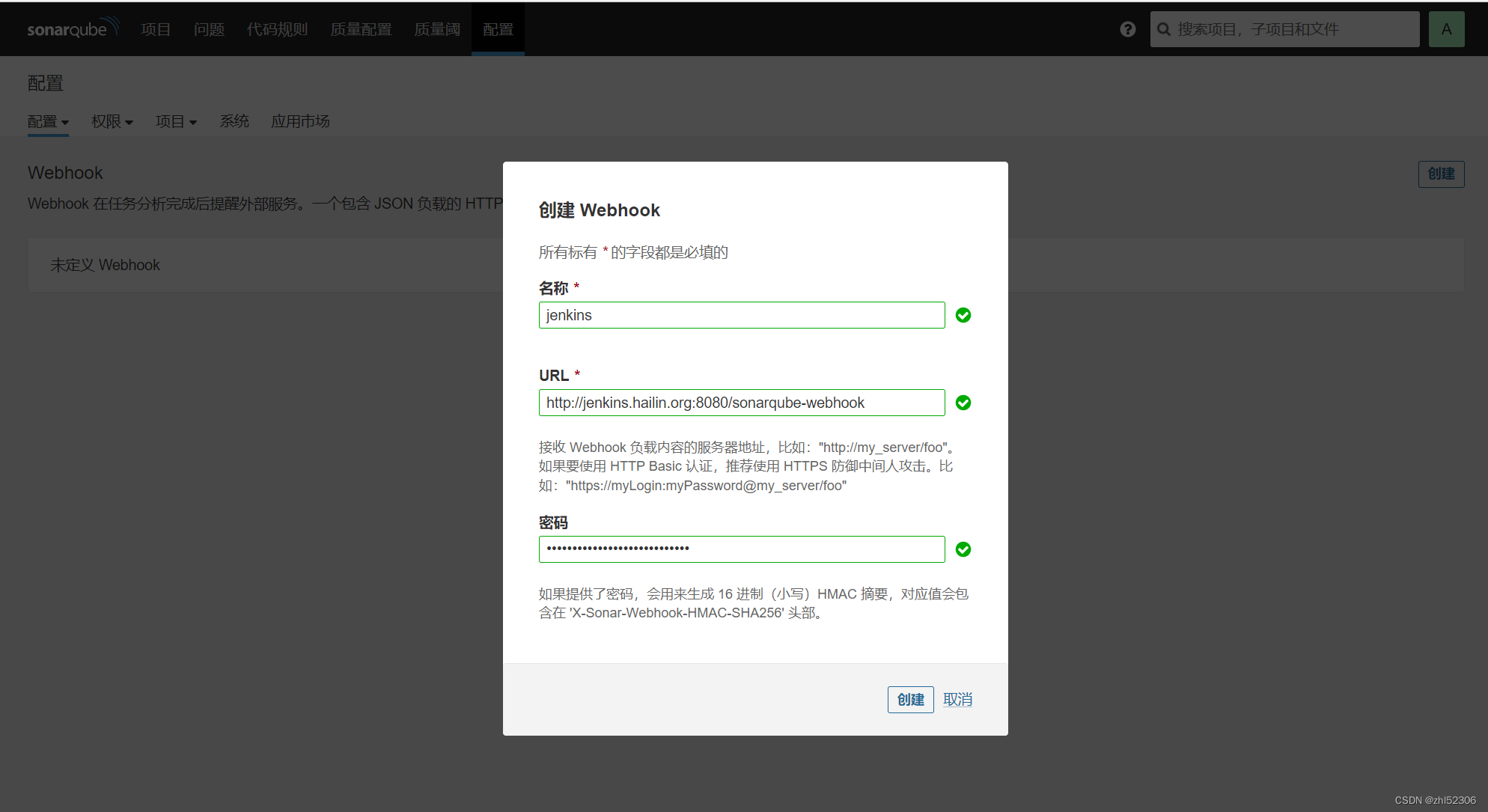

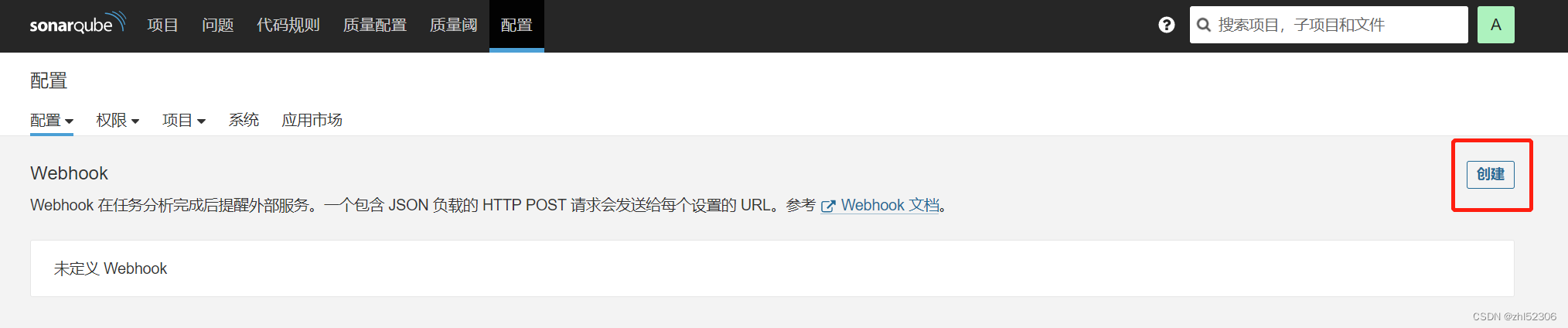

在 SonarQube 添加 Jenkins 的回调接口

在SonarQube上添加webhook(网络调用)，以便于Jenkins通过SonarQube Quality Gate插件调用其"质量阈"信息，决定是否继续执行下面的构建步骤

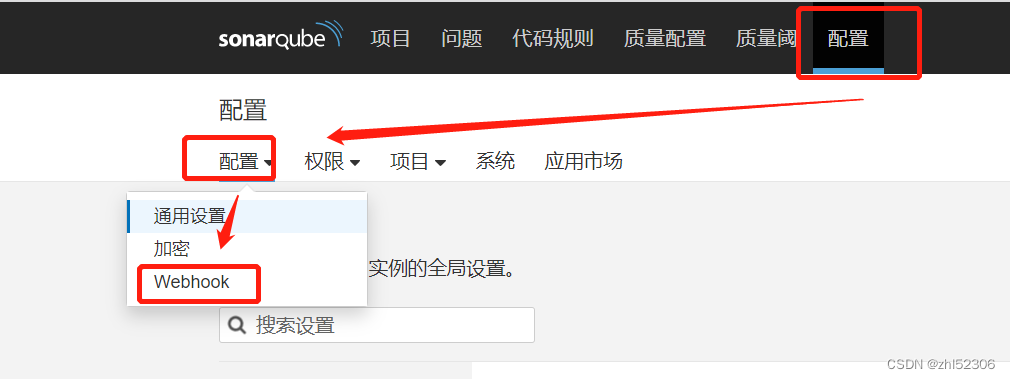

配置 --- 网络调用 webhook --- 创建

输入名称和下面 Jenkins的URL地址注意: 密码防止攻击使用, 可以随意输入注意：此处的密码没有复杂度和长度要求，但建议使用符合安全的密码

http://jenkins.hailin.org:8080/sonarqube-webhook

​

#使用openssl生成secret，长度3的倍数

[root@jenkins ~]#openssl rand -base64 21

kzwrC4L+TkUDXSTpBZKzIcRQxn5T

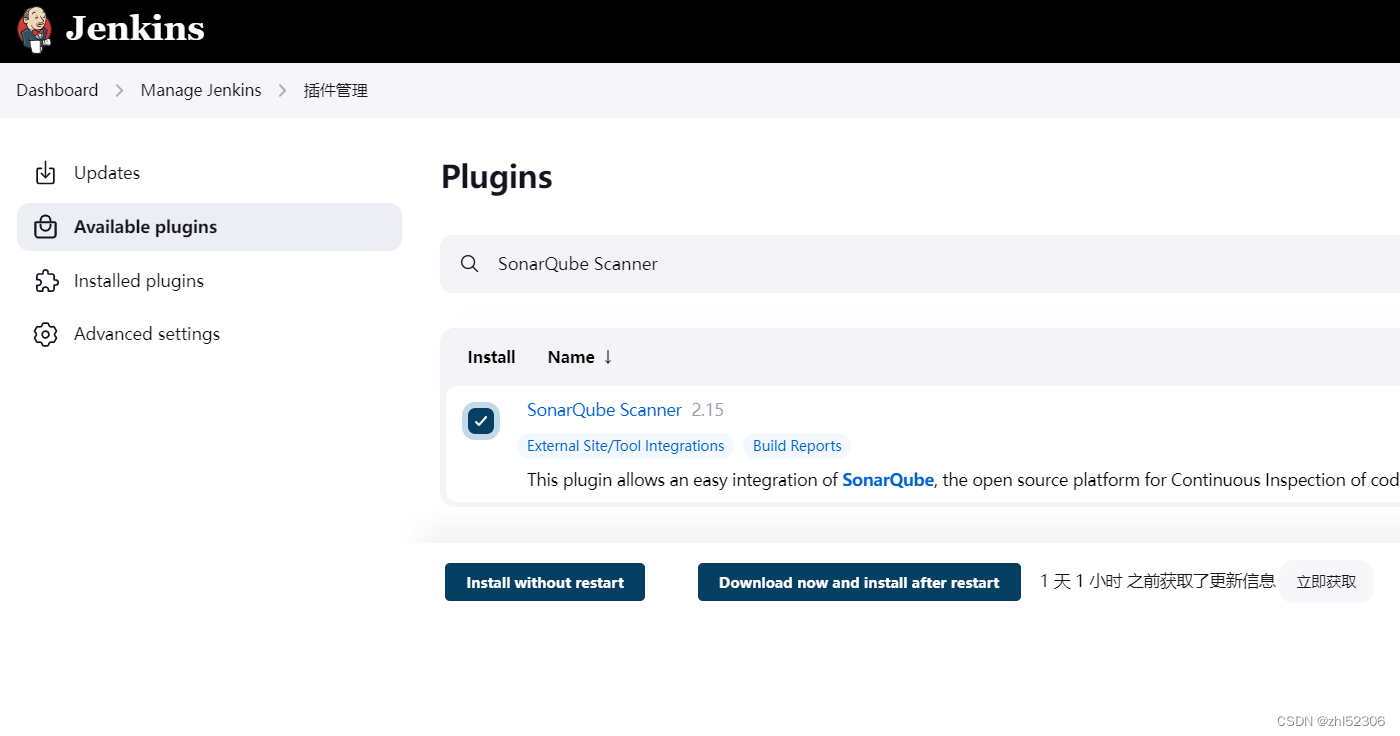

Jenkins安装SonarQube Scanner 插件

Jenkins—系统管理--插件管理

安装插件 SonarQube Scanner

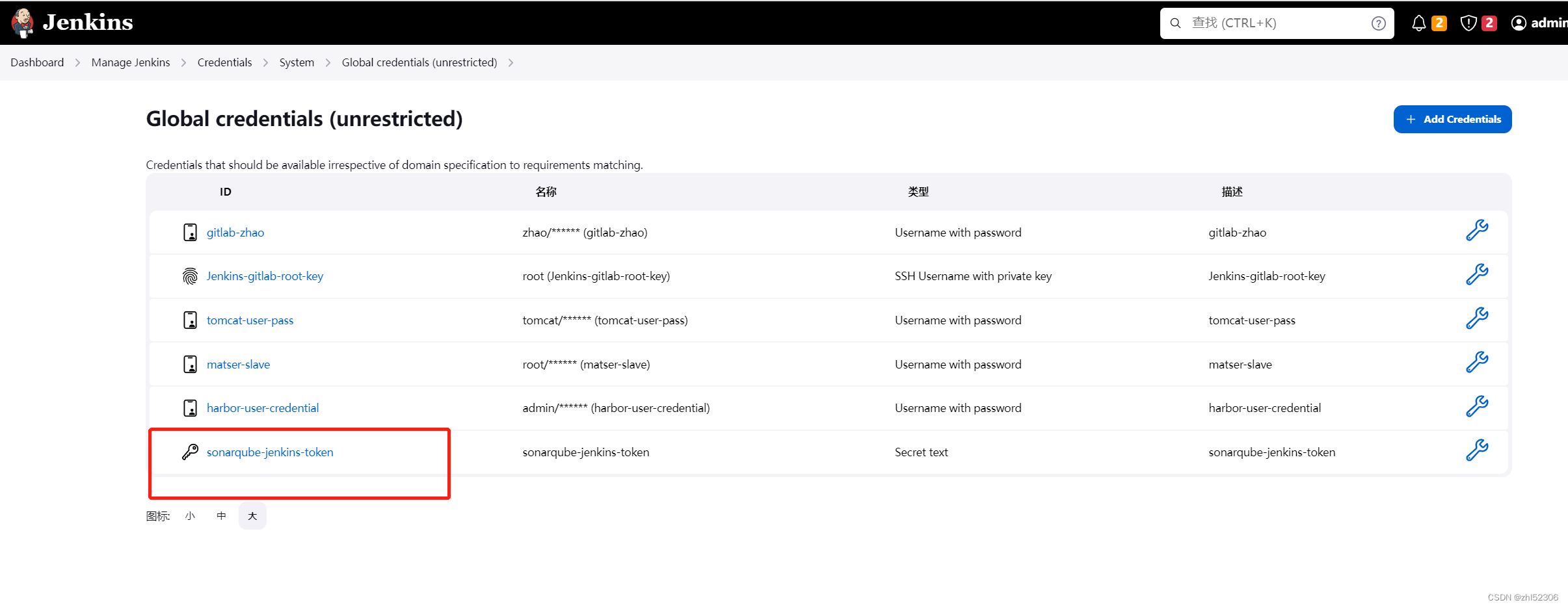

创建Jenkins访问 Sonarqube的令牌凭据

用前面小节生成的Sonarqube令牌，在Jenkins 创建凭据

secret:squ_791bc70e1771a1d52a10b8b3cbb6d430111e3037

ID:sonarqube-jenkins-token

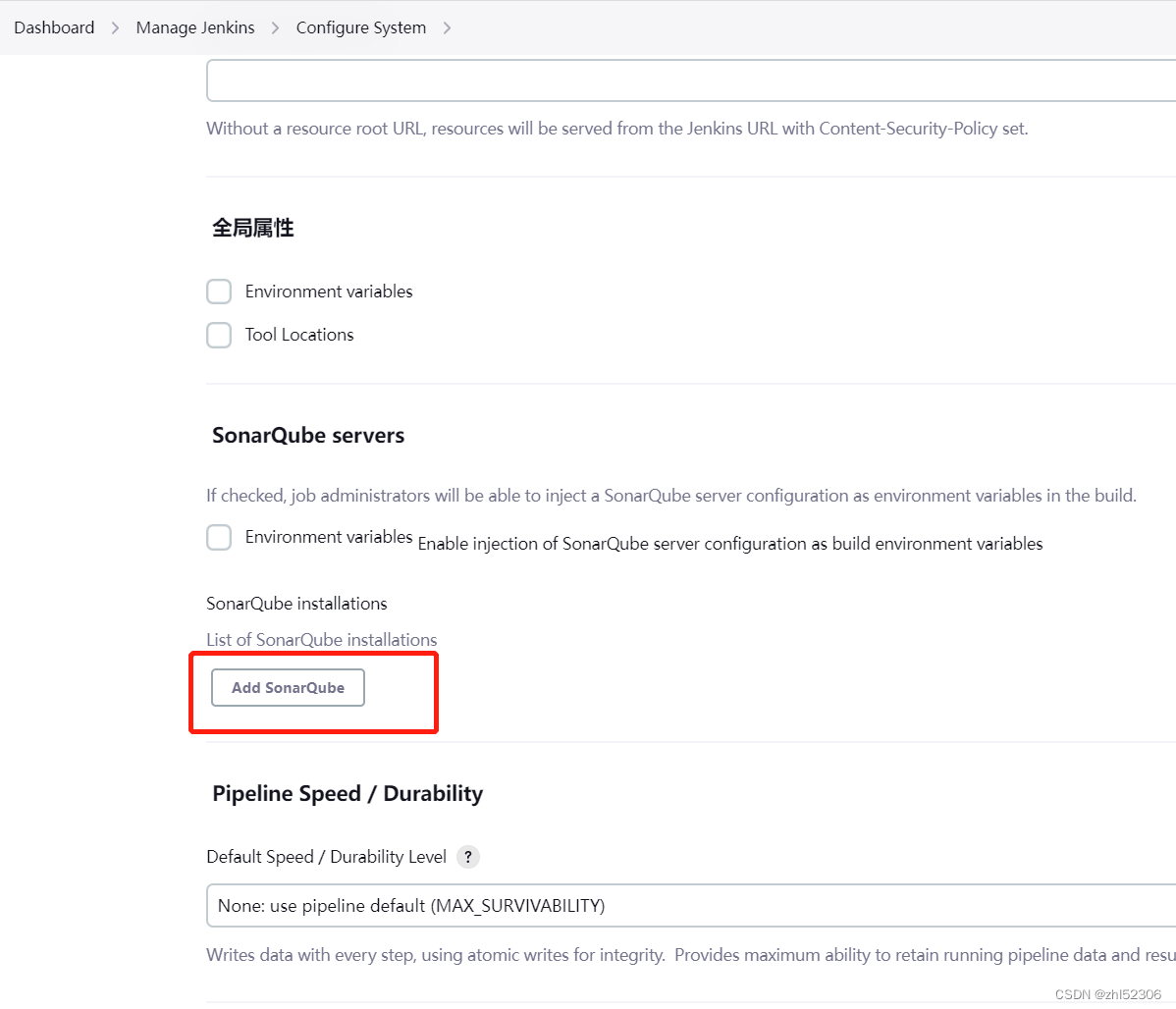

在 Jenkins 上配置系统的 SonarQube 服务器信息

Manage Jenkins -- Configure System

注意:Name名称区分大小写

注意：http://sonarqube.hailin.org:9000 地址最后不能加/

否则会报错误 hudson.remoting.ProxyException: net.sf.json.JSONException: Invalid JSON String

注意：地址后面别有空格或者/，否则会导致异常

在 Jenkins 上安装 SonarQube Scanner

[root@jenkins ~]#cd /usr/local/src

​

[root@jenkins ~]#wget https://binaries.sonarsource.com/Distribution/sonar-scanner-cli/sonar-scanner-cli-4.8.0.2856-linux.zip

​

[root@jenkins src]#ls

sonar-scanner-cli-4.8.0.2856-linux.zip

​

[root@jenkins src]#unzip sonar-scanner-cli-4.8.0.2856-linux.zip

​

[root@jenkins src]#ln -s /usr/local/src/sonar-scanner-4.8.0.2856-linux/ /usr/local/sonar-scanner

​

[root@jenkins src]#ln -s /usr/local/sonar-scanner/bin/sonar-scanner /usr/bin/

​

#配置sonar-scanner连接sonarqube服务器

[root@jenkins src]#vim /usr/local/sonar-scanner/conf/sonar-scanner.properties

​

#指向sonarqube服务器的地址和端口

sonar.host.url=http://sonarqube.hailin.org:9000

sonar.sourceEncoding=UTF-8

​

[root@jenkins ~]#sonar-scanner -v

INFO: Scanner configuration file: /usr/local/src/sonar-scanner-4.8.0.2856-linux/conf/sonar-scanner.properties

INFO: Project root configuration file: NONE

INFO: SonarScanner 4.8.0.2856

INFO: Java 11.0.17 Eclipse Adoptium (64-bit)

INFO: Linux 5.15.0-60-generic amd64

准备微信机器人

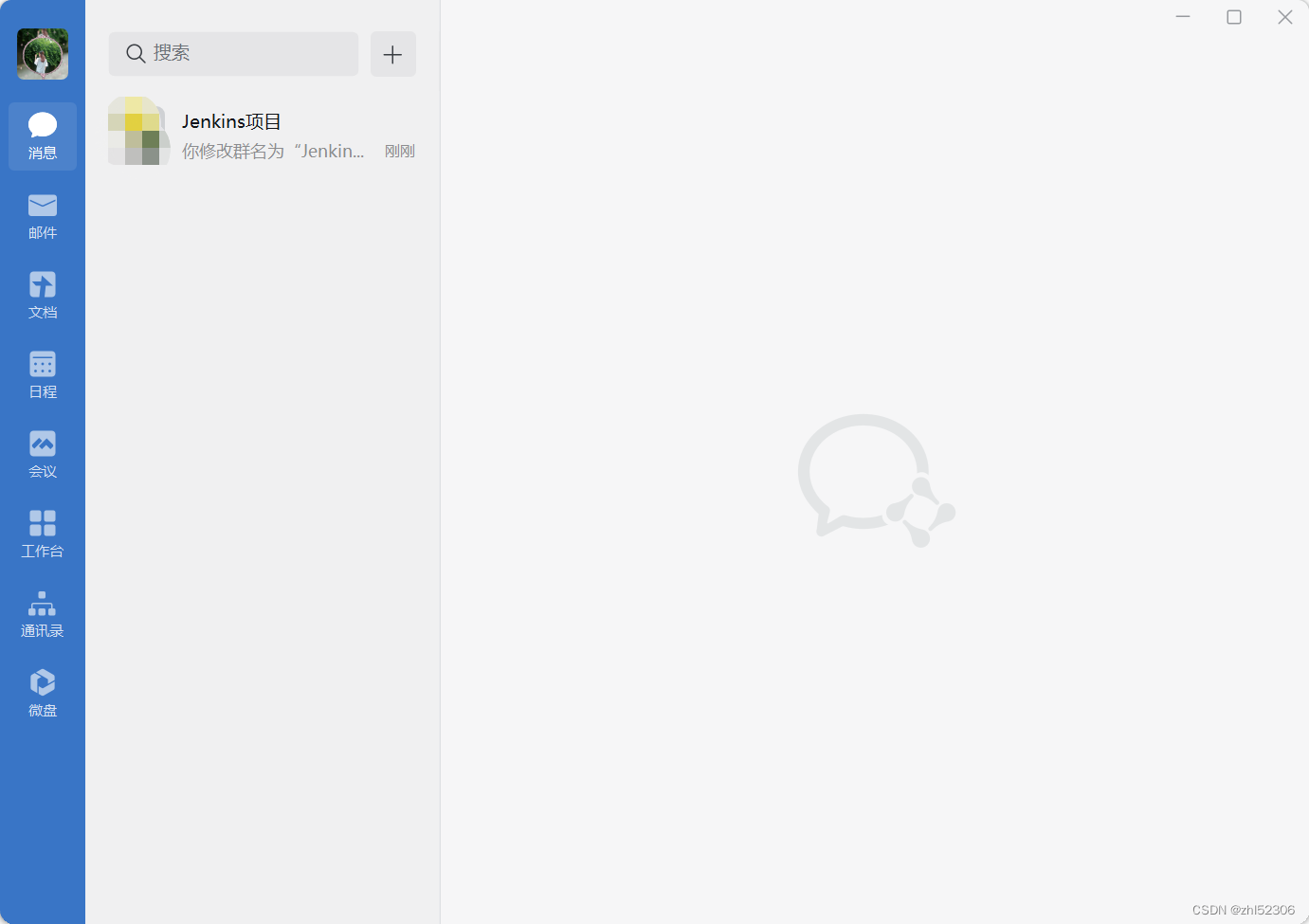

注册企业微信添加WebHook机器

#复制创建机器人生成的webhook地址，用于后续jenkins的对接

https://qyapi.weixin.qq.com/cgi-bin/webhook/send?key=3ec91b6e-d5fc-46dd-8464-12fc730b6c9f

准备Pipeline部署脚本

pipeline {

agent any

tools {

maven 'maven-3.6.3'

}

environment {

codeRepo="http://gitlab.hailin.org/example/spring-boot-helloworld.git"

harborServer='harbor.hailin.org'

projectName='spring-boot-helloworld'

imageUrl="${harborServer}/example/${projectName}"

imageTag="${BUILD_ID}"

}

stages {

stage('Source') {

steps {

git branch: 'main', credentialsId: 'gitlab-zhao', url: "${codeRepo}"

}

}

stage('Build') {

steps {

sh'mvn -B -DskipTests clean package'

}

}

stage('Test') {

steps {

sh'mvn test'

}

}

stage("SonarQube Analysis") {

steps {

withSonarQubeEnv('SonarQube-Server') {

sh'mvn sonar:sonar'

}

}

}

stage("Quality Gate") {

steps {

timeout(time: 30, unit: 'MINUTES') {

waitForQualityGate abortPipeline: true

}

}

}

stage('Build Docker Image') {

steps {

sh'docker image build . -t "${imageUrl}:${imageTag}"'

// input(message: '镜像已经构建完成，是否要推送？')

}

}

stage('Push Docker Image') {

steps {

withCredentials([usernamePassword(credentialsId: 'harbor-user-credential', passwordVariable: 'harborPassword', usernameVariable: 'harborUserName')]) {

sh"docker login -u ${env.harborUserName} -p ${env.harborPassword} ${harborServer}"

sh"docker image push ${imageUrl}:${imageTag}"

}

}

}

}

post{

success{

qyWechatNotification failNotify: true, webhookUrl: 'https://qyapi.weixin.qq.com/cgi-bin/webhook/send?key=3ec91b6e-d5fc-46dd-8464-12fc730b6c9f'

}

failure{

qyWechatNotification failNotify: true, webhookUrl: 'https://qyapi.weixin.qq.com/cgi-bin/webhook/send?key=3ec91b6e-d5fc-46dd-8464-12fc730b6c9f'

}

}

}

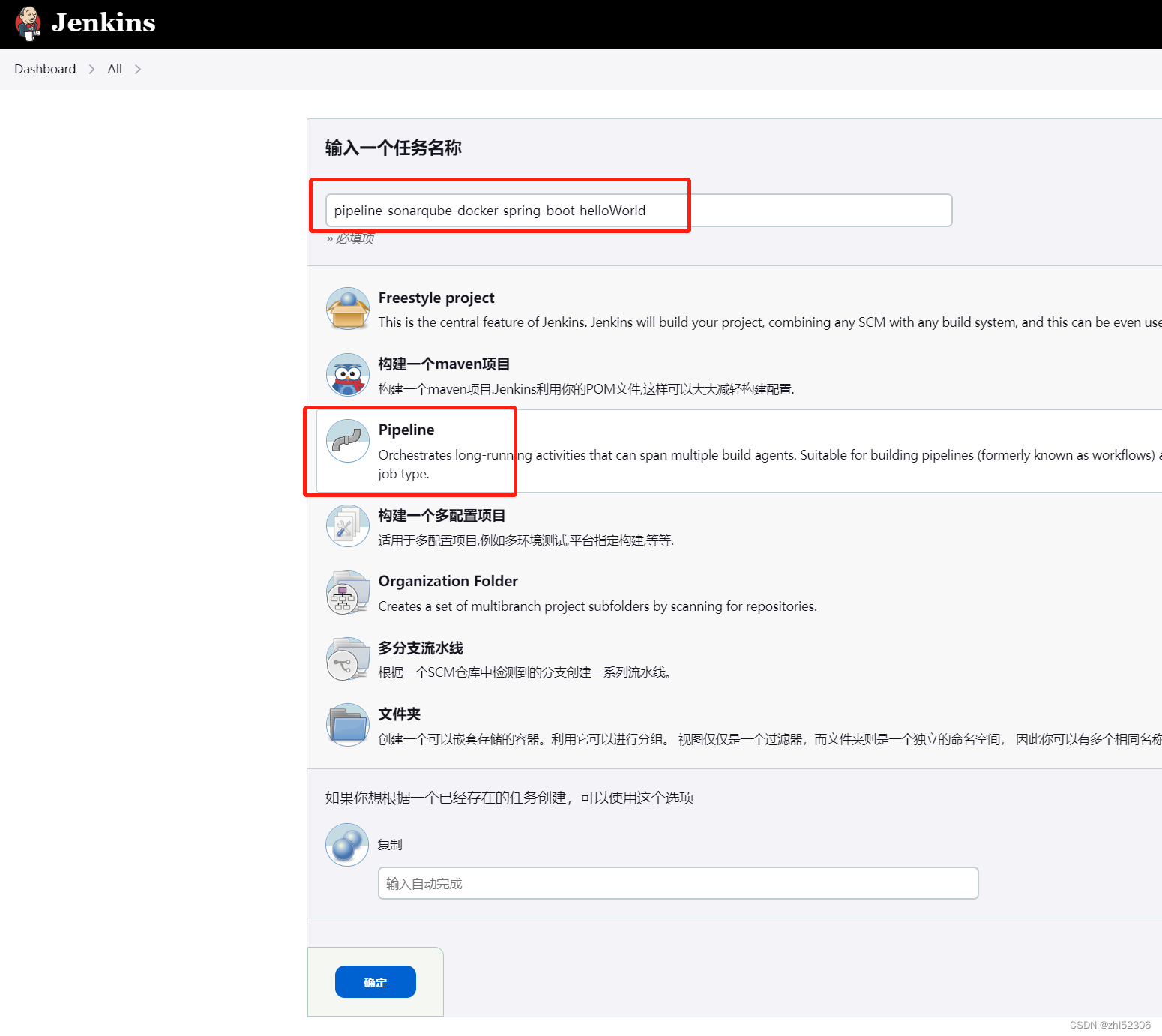

创建任务使用 Pipeline Script

根据前面的相应配置创建Pipeline风格的任务

直接使用Pipeline Script

任务名：pipeline-sonarqube-docker-spring-boot-helloWorld

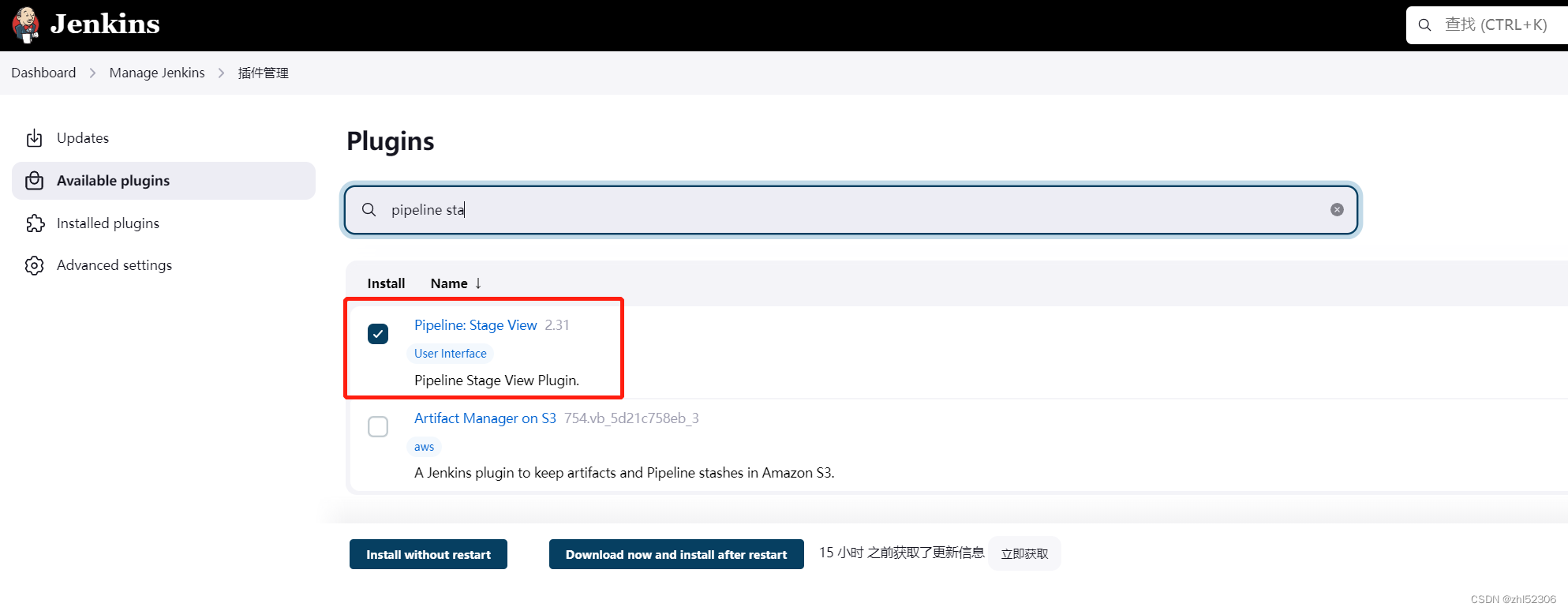

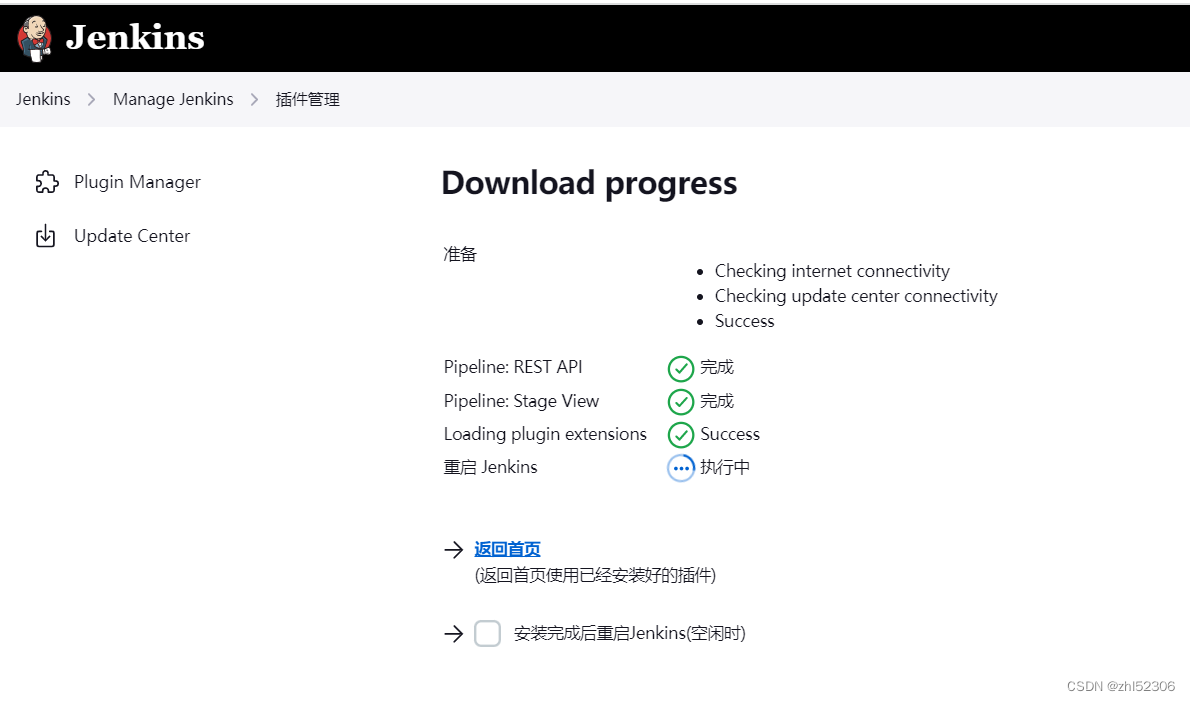

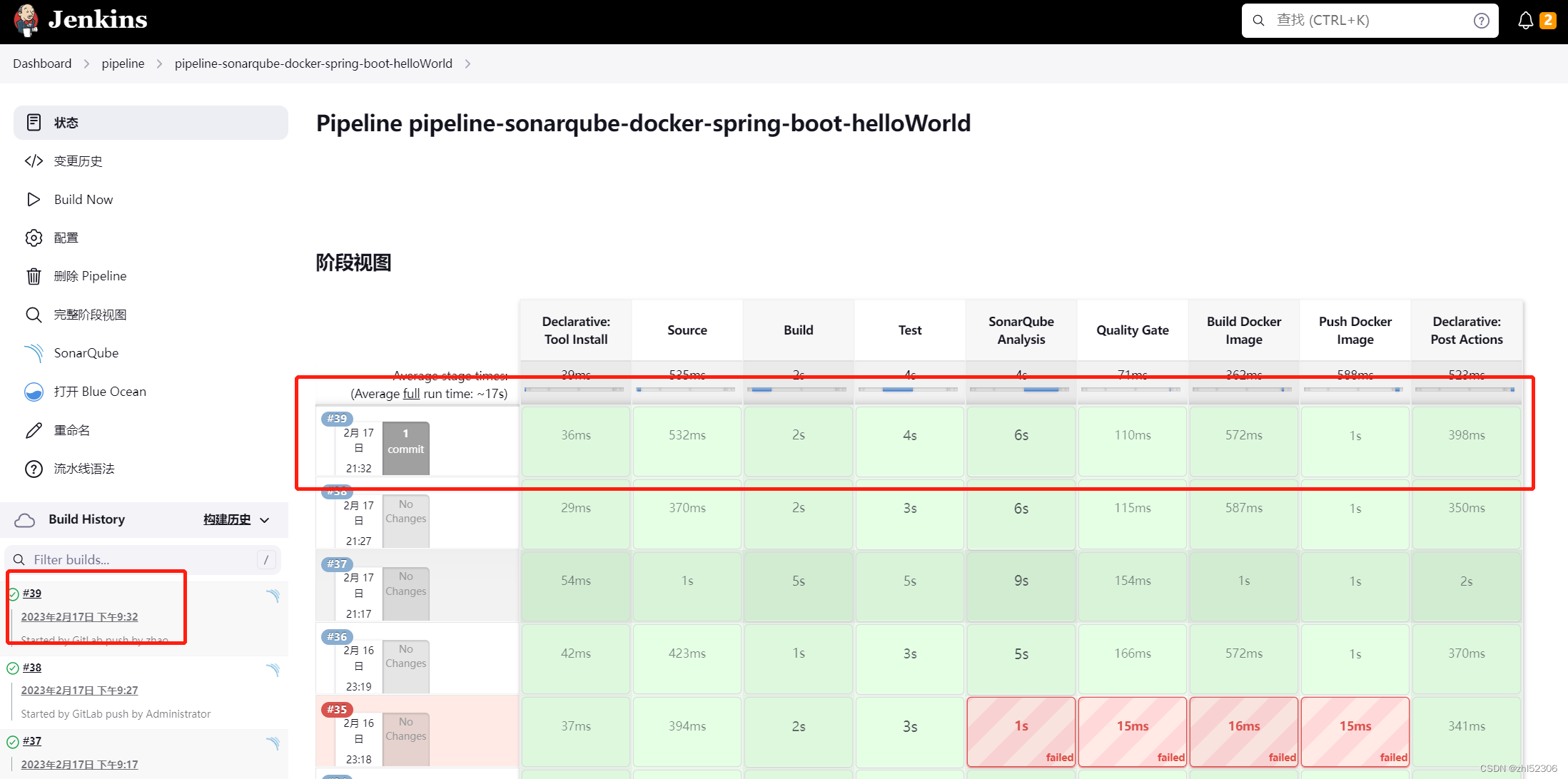

安装Pipeline Stage View 插件实现阶段化视图

执行构建验证结果

增加自动触发功能

Jenkins项目中配置自动出发构建功能

url地址：http://10.0.0.171:8080/project/pipeline-sonarqube-docker-spring-boot-helloWorld

token：0189b45ee628041d29b2015ccf8fc88d

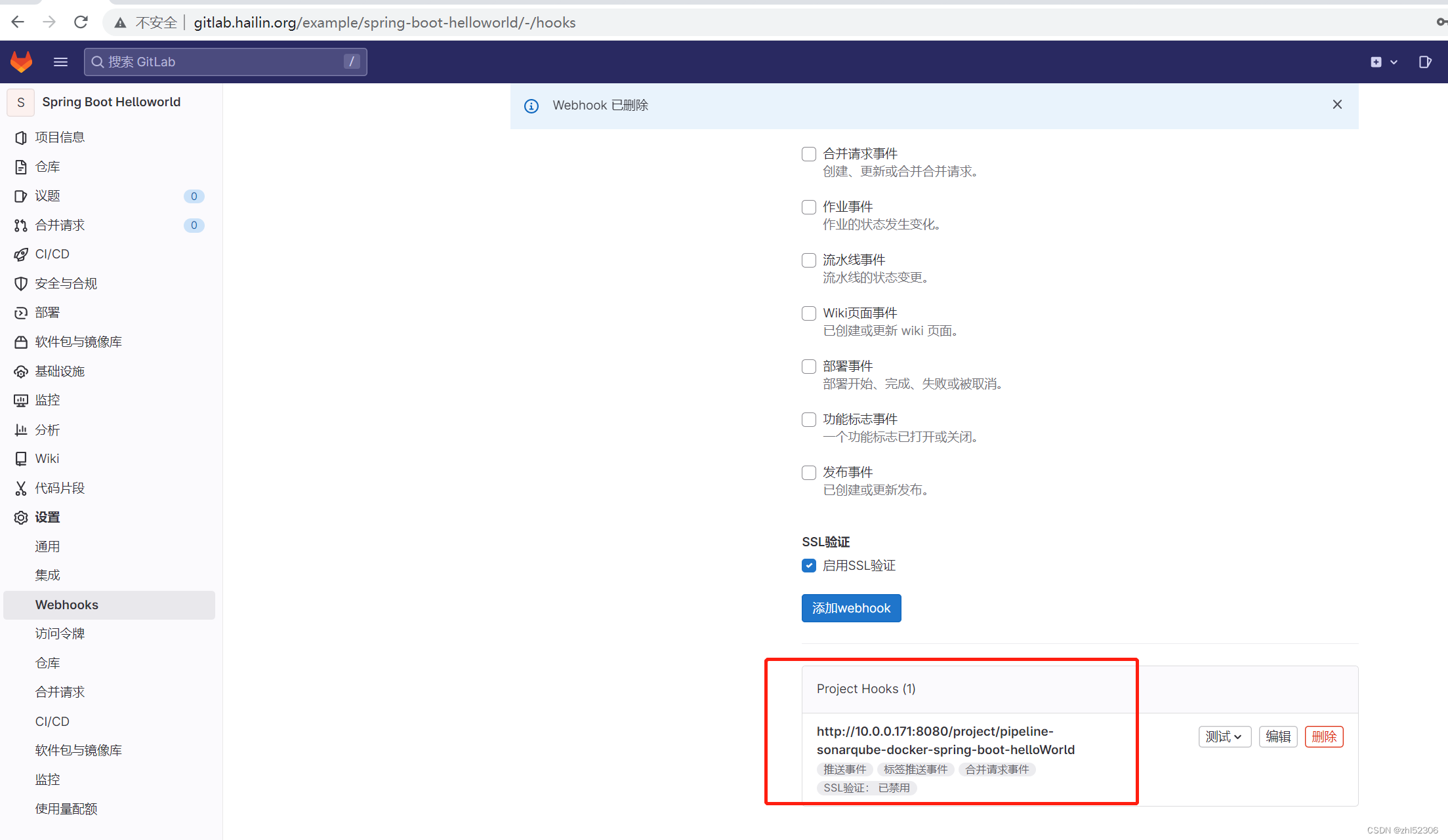

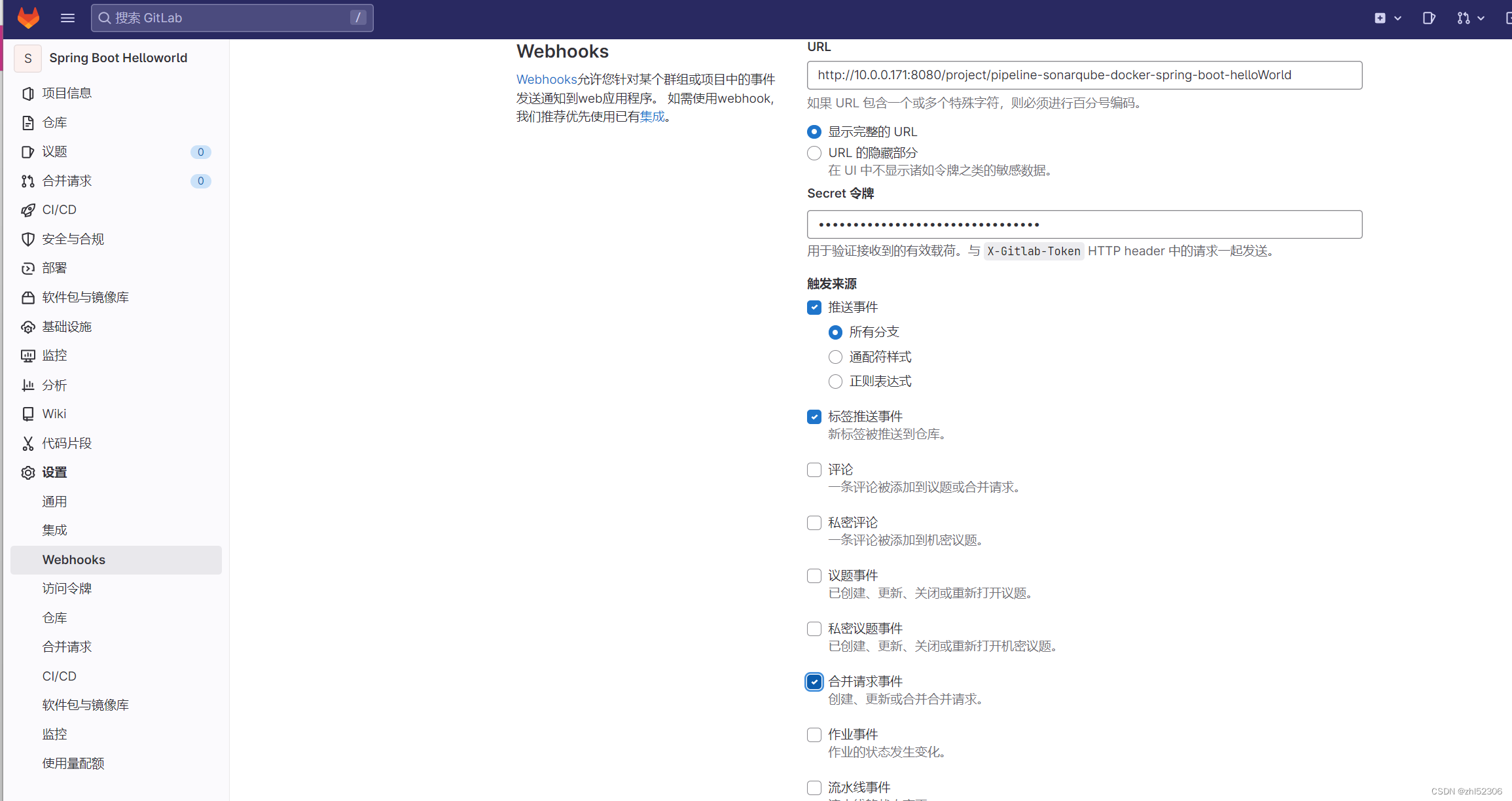

Gitlab上设置webhook

测试推送事件

调整代码实现代码自动上传执行构建

#开发设备上调整代码

[root@SonarQube-Server spring-boot-helloworld]#ls

deploy Jenkinsfile pom.xml sonar-project.properties

Dockerfile LICENSE README.md src

[root@SonarQube-Server spring-boot-helloworld]#vim src/

main/ test/

[root@SonarQube-Server spring-boot-helloworld]#vim sonar-project.properties

[root@SonarQube-Server spring-boot-helloworld]#git commit -m 'modify sonar-project.properties'

位于分支 main

您的分支与上游分支 'origin/main' 一致。

​

尚未暂存以备提交的变更：

（使用 "git add <文件>..." 更新要提交的内容）

（使用 "git restore <文件>..." 丢弃工作区的改动）

修改： sonar-project.properties

​

修改尚未加入提交（使用 "git add" 和/或 "git commit -a"）

[root@SonarQube-Server spring-boot-helloworld]#git add .

[root@SonarQube-Server spring-boot-helloworld]#git commit -m 'modify sonar-project.properties'

[main e9b8191] modify sonar-project.properties

1 file changed, 1 insertion(+), 1 deletion(-)

[root@SonarQube-Server spring-boot-helloworld]#git push

Username for 'http://gitlab.hailin.org': zhao

Password for 'http://zhao@gitlab.hailin.org':

枚举对象中: 5, 完成.

对象计数中: 100% (5/5), 完成.

使用 2 个线程进行压缩

压缩对象中: 100% (3/3), 完成.

写入对象中: 100% (3/3), 321 字节 | 321.00 KiB/s, 完成.

总共 3（差异 2），复用 0（差异 0），包复用 0

To http://gitlab.hailin.org/example/spring-boot-helloworld.git

d69bcfc..e9b8191 main -> main

​
