参考博文

上一篇H264基本NALU结构解析

1.NALU头encode

1.1NaluType

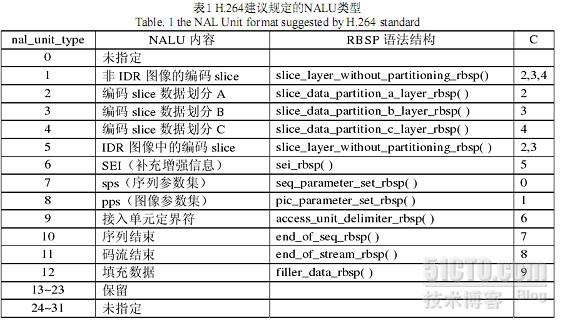

在这里插入图片描述 NAL Header：forbidden_bit，nal_reference_bit（优先级）2bit，nal_unit_type（类型）5bit。标识NAL单元中的RBSP数据类型，其中，nal_unit_type为1， 2， 3， 4， 5的NAL单元称为VCL的NAL单元，其他类型的NAL单元为非VCL的NAL单元。

int WriteAnnexbNALU (NALU_t *n)
{
  int BitsWritten = 0;

  assert (n != NULL);
  assert (n->forbidden_bit == 0);
  assert (f != NULL);
  assert (n->startcodeprefix_len == 3 || n->startcodeprefix_len == 4);

// printf ("WriteAnnexbNALU: writing %d bytes w/ startcode_len %d\n", n->len+1, n->startcodeprefix_len);
  if (n->startcodeprefix_len > 3)
  {
    putc (0, f);
    BitsWritten =+ 8;
  }
  putc (0, f);
  putc (0, f);
  putc (1, f);
  BitsWritten += 24;

  n->buf[0] =
    n->forbidden_bit << 7      |
    n->nal_reference_idc << 5  |
    n->nal_unit_type;

// printf ("First Byte %x, nal_ref_idc %x, nal_unit_type %d\n", n->buf[0], n->nal_reference_idc, n->nal_unit_type);

  if (n->len != fwrite (n->buf, 1, n->len, f))
  {
    printf ("Fatal: cannot write %d bytes to bitstream file, exit (-1)\n", n->len);
    exit (-1);
  }
  BitsWritten += n->len * 8;

  fflush (f);
#if TRACE
  fprintf (p_trace, "\n\nAnnex B NALU w/ %s startcode, len %d, forbidden_bit %d, nal_reference_idc %d, nal_unit_type %d\n\n",
    n->startcodeprefix_len == 4?"long":"short", n->len, n->forbidden_bit, n-
