UMIP程序解读

1.概述

由于项目的原因需要研究UMIP程序，UMIP的官方网站有http://umip.linux-ipv6.org/，http://umip.org/。与此有关的项目有

The WIDE Project：http://www.wide.ad.jp/index.html ， The KAME project ：http://www.kame.net/ ，

TAHI Project ：http://www.tahi.org/ ，  Nautilus6 ：http://www.nautilus6.org/ ， USAGI (UniverSAl playGround for Ipv6  )  Project ：http://www.linux-ipv6.org/ 。都与日本人有很大关系，革命尚未成功，同志仍需努力啊。

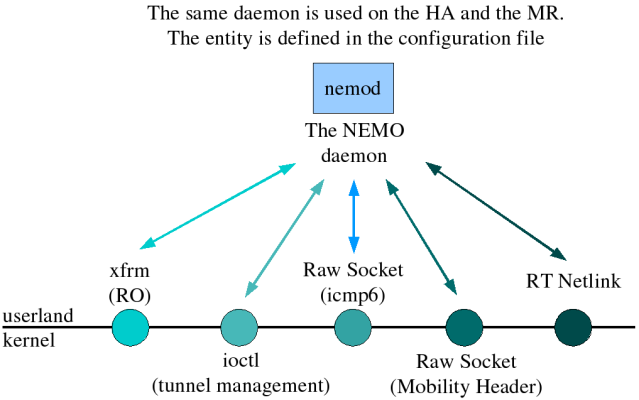

UMIP是基于MIPL2(Helsinki Univestity of Technology)的代码，并对其进行了维护使其能用于最新的Linux内核。UMIP是在用户空间实现的，其结构可以用下图来表示：

来自NEPL (NEMO Platform for Linux) HOWTO ：http://www.nautilus6.org/doc/nepl-howto/







还参考了MIPL程序解读：http://blog.youkuaiyun.com/uestc_huan/archive/2008/10/04/3015014.aspx



从上图中可以看到内核空间和用户空间的接口。NEPL（MIPL程序也一样）则是应用这些接口，将数据提取到用户空间的程序中，然后进行处理。处理结果再通过ioctl、xfrm或者RT Netlink等接口修改内核的一些行为。要提供这些接口，就必须对内核进行一部分修改，内核的补丁就是做这个工作，所以之前MIPL的实现还包括了内核的补丁。但是UMIP的官网上说



Hopefully, the IPv6 mobility support has been integrated into the kernel sources since version 2.6.26, so no patches are needed anymore on recent kernel versions.

也就是2.6.26之后的Linux内核已经集成了IPv6 mobility所以不需要打补丁了。

接下来对UMIP的程序进行解读，添加必要的注释。由于程序是实现MIPv6，所以需要先看看相关的RFC。

MIPL程序解读的作者说，由于移动头部的处理和icmpv6的处理都在用户空间程序中，因此基本上可以不改动内核的代码，只改动这个程序的代码，就应该能够实现MIPv6的功能修改。我觉得他说得很正确，不过可能要考虑到具体应用时效率等问题，接下来我会考虑如何将代码进行修改以实现PMIPv6程序。





2.主函数注释

主函数在main.c中，所以从这里开始分析程序：



int main(int argc, char **argv) { pthread_t sigth; //声明一个线程ID APUE p.288 sigset_t sigblock; //声明信号集 APUE p.256 int logflags = 0; int ret = 1; debug_init(); //初始化调试信息 debug.c debug.h sigemptyset(&sigblock); //处理信号集相关函数 sigaddset(&sigblock, SIGHUP); sigaddset(&sigblock, SIGINT); sigaddset(&sigblock, SIGTERM); #ifdef ENABLE_VT sigaddset(&sigblock, SIGPIPE); #endif pthread_sigmask(SIG_BLOCK, &sigblock, NULL); //设置线程的私有信号屏蔽字 SIG_BLOCK设置的屏蔽字为当前信号屏蔽字和sigblock指向的信号集的并集 APUE p.258 p.334 if (conf_parse(&conf, argc, argv)) return 1; //读取配置文件，一般是存储在/usr/local/etc/mip6d.conf，参考UMIP How to if (conf.debug_level > 0) logflags = LOG_PERROR; //日志写至标准出错 openlog(basename(argv[0]), LOG_PID|logflags, LOG_DAEMON); syslog(LOG_INFO, "%s v%s started (%s)", PACKAGE_NAME, PACKAGE_VERSION, entity_string[conf.mip6_entity]); //写入日志记录文件 查看方式： cat /var/log/syslog #ifdef ENABLE_VT if (vt_init() < 0) goto vt_failed; #endif /* if not debugging, detach from tty */ if (conf.debug_level == 0) daemon_start(1); else { /* if debugging with debug log file, detach from tty */ if (conf.debug_log_file) { daemon_start(1); ret = debug_open(conf.debug_log_file); if (ret < 0) { fprintf(stderr, "can't init debug log:%s/n", strerror(-ret)); goto debug_failed; } dbg("%s started in debug mode/n", PACKAGE_NAME); } else { dbg("%s started in debug mode, not detaching from terminal/n", PACKAGE_NAME); } conf_show(&conf); } srandom(time(NULL)); if (rr_cn_init() < 0) goto rr_cn_failed; if (policy_init() < 0) goto policy_failed; if (taskqueue_init() < 0) goto taskqueue_failed; if (bcache_init() < 0) goto bcache_failed; if (mh_init() < 0) goto mh_failed; if (icmp6_init() < 0) goto icmp6_failed; if (xfrm_init() < 0) goto xfrm_failed; cn_init(); if ((is_ha() || is_mn()) && tunnelctl_init() < 0) goto tunnelctl_failed; if (is_ha() && ha_init() < 0) goto ha_failed; if (is_mn() && mn_init() < 0) goto mn_failed; #ifdef ENABLE_VT if (vt_start(conf.vt_hostname, conf.vt_service) < 0) goto vt_start_failed; #endif if (pthread_create(&sigth, NULL, sigh, NULL)) goto sigth_failed; pthread_join(sigth, NULL); ret = 0; sigth_failed: #ifdef ENABLE_VT vt_fini(); vt_start_failed: #endif if (is_mn()) mn_cleanup(); mn_failed: if (is_ha()) ha_cleanup(); ha_failed: if (is_ha() || is_mn()) tunnelctl_cleanup(); tunnelctl_failed: cn_cleanup(); xfrm_cleanup(); xfrm_failed: icmp6_cleanup(); icmp6_failed: mh_cleanup(); mh_failed: bcache_cleanup(); bcache_failed: taskqueue_destroy(); taskqueue_failed: policy_cleanup(); policy_failed: rr_cn_failed: debug_close(); debug_failed: #ifdef ENABLE_VT vt_failed: #endif syslog(LOG_INFO, "%s v%s stopped (%s)", PACKAGE_NAME, PACKAGE_VERSION, entity_string[conf.mip6_entity]); closelog(); return ret; }
