booth乘法器实现的进一步说明

在《CMOS VLSI Design A Circuit and System Perspective》一书中对booth算法进行了说明，但是在描述无符号数乘法的符号处理部分采用了一个S符号，对我们理解造成一定的困惑，另一方面在booth编码对被乘数处理的时候的细节只是举了个例子，这里细化了部分积处理的示意图，同时通过编码实现了部分积处理的方法，加法部分没有采用Dadda树，后续再进一步优化。

下图为8bit无符号数的部分积示意图

下图为16bit无符号数的部分积示意图

从上面两图可以看出其符号的使用，即每个部分积的符号（即部分积正负）体现的位置

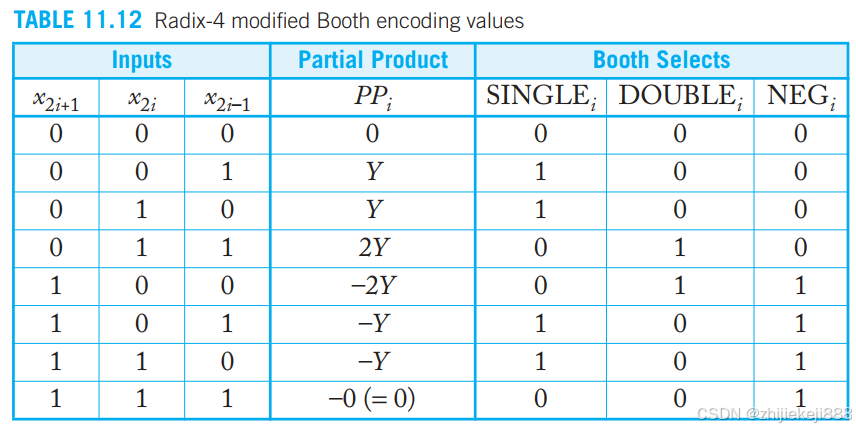

下面看一下booth编码的映射关系，和《CMOS VLSI Design A Circuit and System Perspective》书中描述一致。

我们用verilog实现一个部分积的编码

module mul_pp #( parameter DW=16 )
(
    input  logic [DW-1:0]  a,
    input  logic [2:0]     b,
    output logic [DW:0]    pp,
    output logic           so
);

always_comb@*
    case(b)
        3'b000    : pp = {DW+1{1'b0}};
        3'b001    : pp =  {1'b0, a};
        3'b010    : pp =  {1'b0, a};
        3'b011    : pp =  {a, 1'b0};
        3'b100    : pp = ~{a, 1'b0};
        3'b101    : pp = ~{1'b0, a};
        3'b110    : pp = ~{1'b0, a};
        default   : pp = {DW+1{1'b1}};
    endcase

assign so = b[2];

endmodule

有了上述部分积编码，以及部分积和符号的组合，那么乘法器的实现如下：

module mul #( parameter DW=8 )
(
    input  logic            clk,
    input  logic            rstn,

    input  logic [DW-1:0]   a,
    input  logic [DW-1:0]   b,
    input  logic [DW*2-1:0] p
)


logic [DW/2:0]              so;
logic [DW/2:0][DW:0]        pp;
logic [DW/2:0][DW*2:0]      ppp;
logic [DW/2:0][DW*2:0]      pppp;
logic [DW+2:0]              multiplier;

assign multiplier = {2'b0, b, 1'b0};

for(genvar i=0;i<=DW/2;i=i+1) begin: GEN_PP
    mul _pp #(.DW(DW)) u_mul_pp (.a(a), .b(multiplier[i*2+:3]), .pp(pp[i]), .so(so[i]));

    if(i==0) begin
        assign ppp[i] = {~so[i], so[i], so[i], pp[i]};
    end else if(i==DW/2)begin
        assign ppp[i] = {pp[i], 1'b0, so[i-1]};
    end else begin
        assign ppp[i] = {1'b1, ~so[i], pp[i], 1'b0, so[i-1]};
    end
end

always_comb@* begin
    pppp[0] = ppp[0] + ppp[1];
    pppp[1] = ppp[2] + (ppp[3]<<2);
    pppp[2] = (pppp[1]<<2)+ pppp[0];
    pppp[3] = (ppp[4]<<6) + pppp[2];
end

assign p = pppp[3];

endmodule

这里部分积加法没有优化，后续再补充
