七 WinCC中组合框、复选框、选项组的应用

一软件安装说明

说明，若计算机名错误，也可直接更改，不用重新恢复系统

参考以下链接

安装好WINCC的电脑修改计算机名实例

先更改计算机名
开始-->启动SQL Server Management Studio，断开连接，更改要连接的计算机名
更改WinCC项目中“计算机”名

二设置PG/PC接口

进入控制面板，SET PG/PC，选择”Add/Delete”，新建访问点名，之后关联相应网卡。

三变量管理

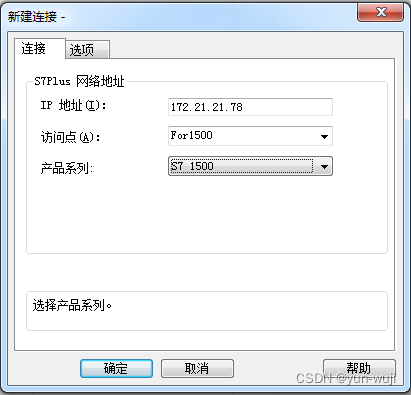

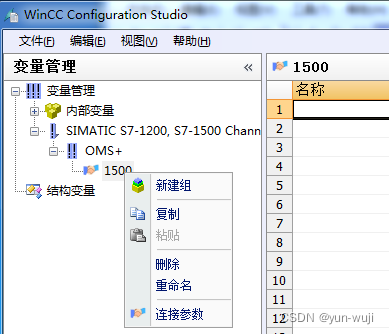

新建S7-1200/1500驱动，之后新建连接，并设置连接参数，参考如下

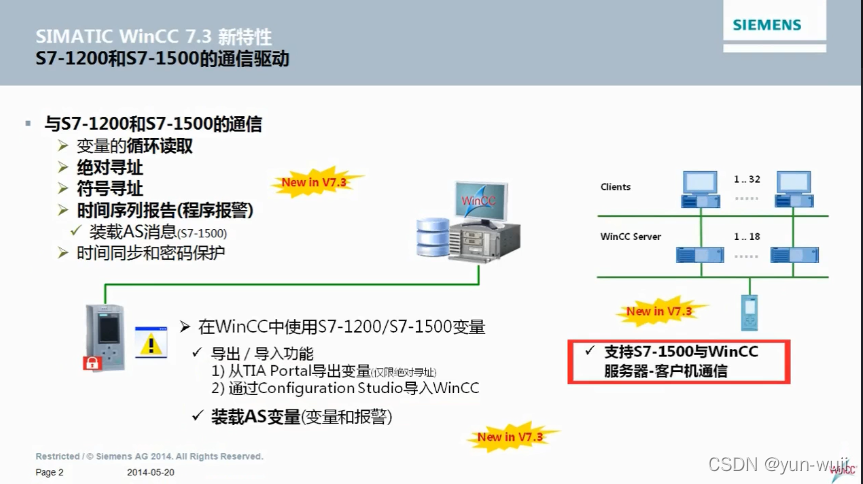

说明，WinCC 7.2只支持绝对地址寻址，这样即要求再TIA博图软件中，将相应DB块属性中“优化的块访问”取消勾选。

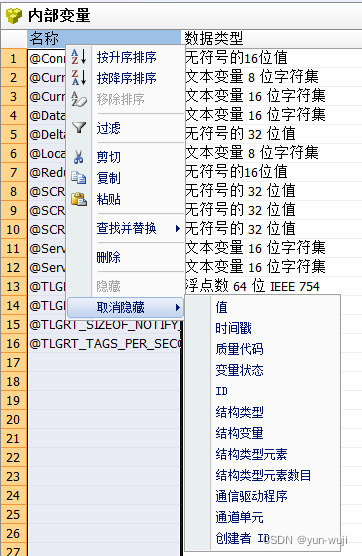

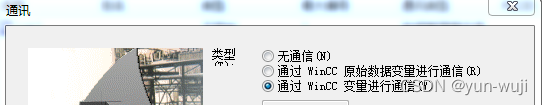

设置变量当前值显示方式，按下图方式，选择”值”，则在WinCC启动时会看到值

四报警相关设置

报警列添加，可根据厂区、产线、设备进行报警位置划分，便于快速排查问题

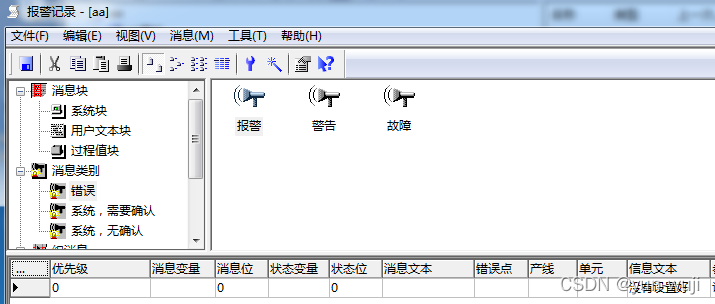

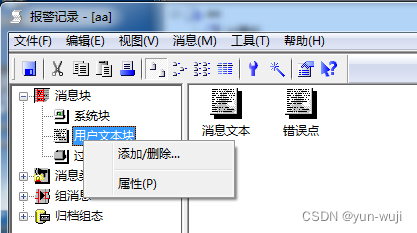

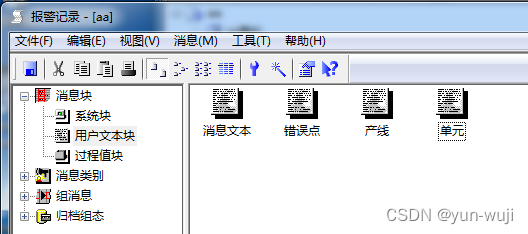

如下图，在报警记录-->消息块-->用户文本块中添加块3，块4

更名为产线和单元，见下图

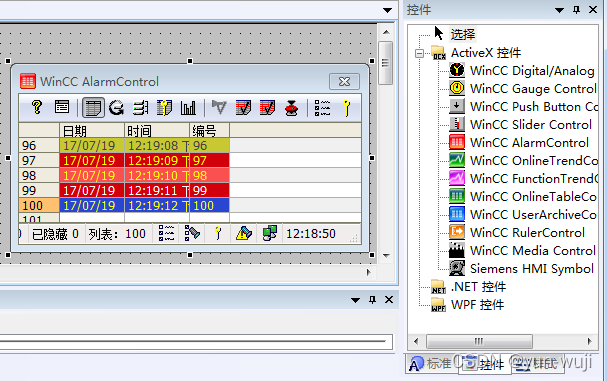

在图形画面中添加报警控件

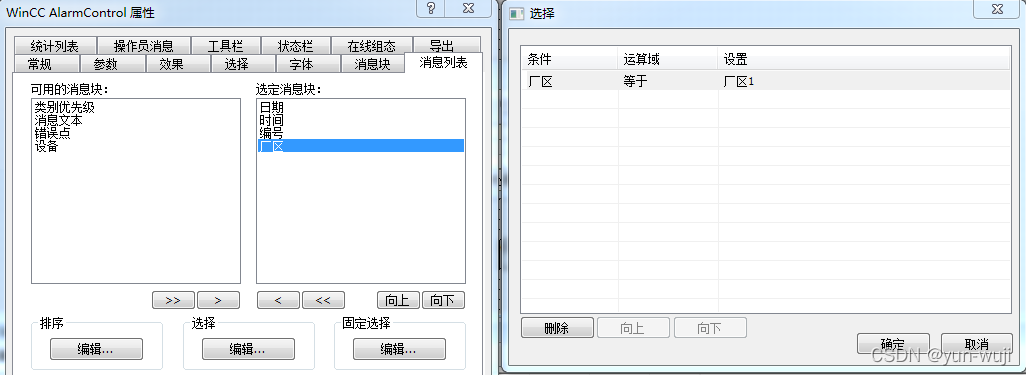

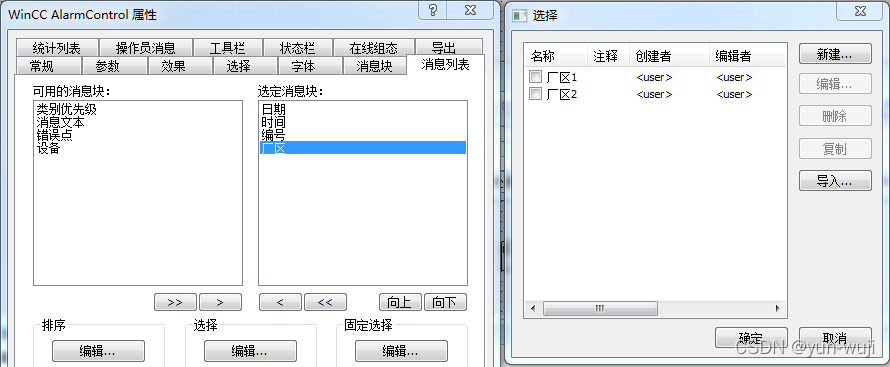

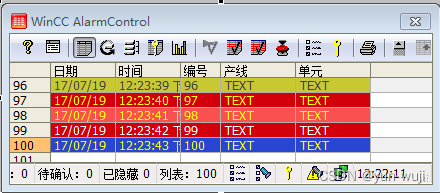

右键打开报警控件属性，在“消息列表”一项中，将”产线”和”单元”添加到选定消息块中，确认后，效果如下图所示

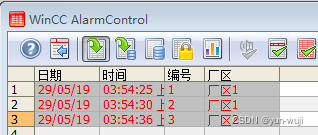

之后在报警列表里会出现所设置的“列表”选型

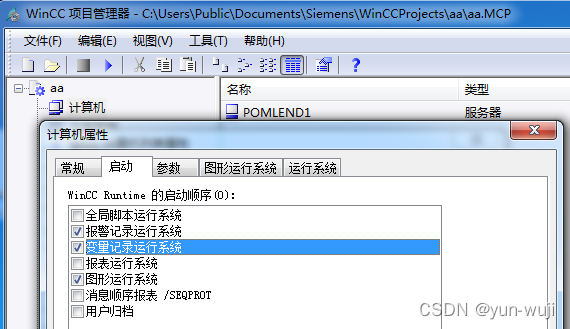

注意要在WinCC中，右键，计算机属性，”启动”项中勾选相应选项

或运行报警有错，按下面方法排除

报警消息过滤

固定过滤条件

即根据需要创建多个报警窗口，每个窗口在消息列表à固定选择à编辑，中单独选择，并设定选择条件，如下图所示

动态过滤条件

即只创建一个报警窗口，但在”选择”-->编辑，中创建不同的选择条件，这样在实际应用中，再根据需要，在组态动画框中选择需要查看的选项

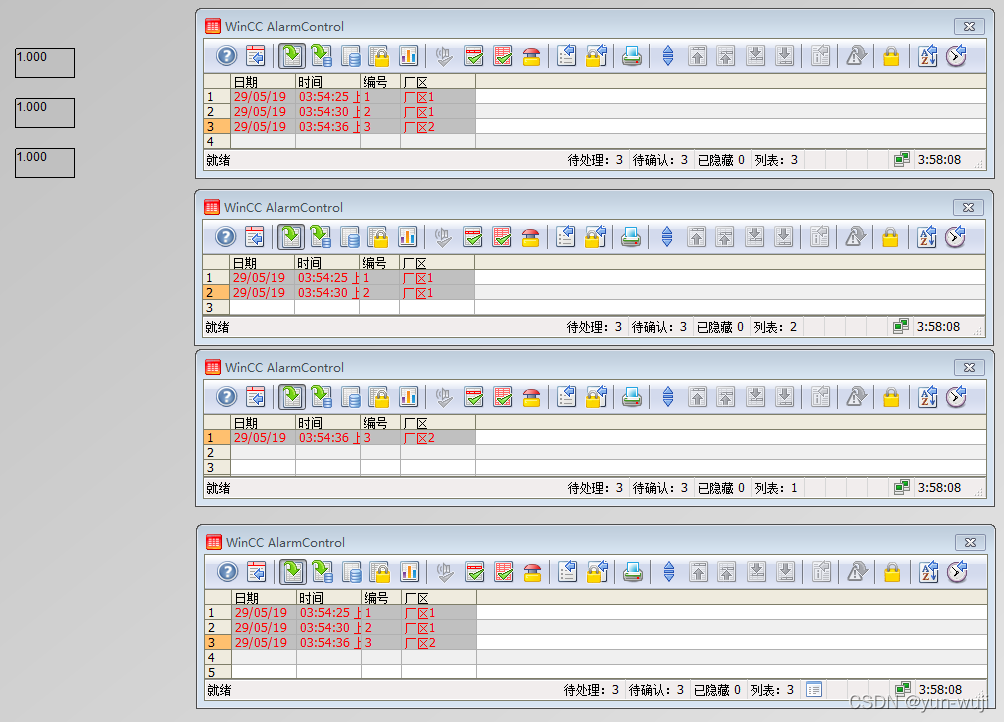

不同设置方法，测试效果图，如下

读取PLC系统报警，待测试

读取PLC报警，待测试

五 WinCC配方创建方法

采用WinCC User Archive控件（用户归档）

控制变量用于WinCC用户归档数据用户归档数据的增加，修改和删除

用户自定义数据表格和视图à记录字符串
在数据库和自动化系统传送数据记录（配方）à保证数据记录的一致性

创建变量，本例由于未连接PLC，故在WinCC中创建变量，参考如下

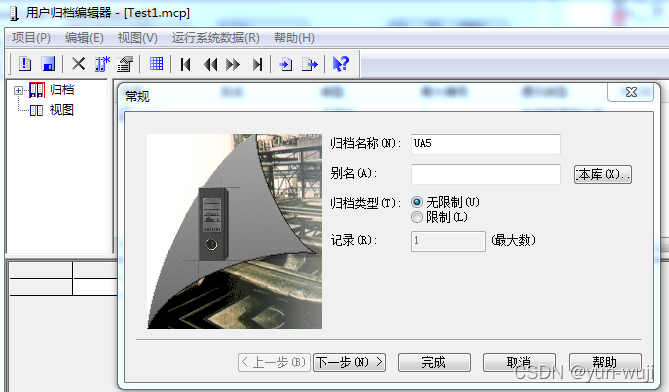

WinCC中“用户归档”，新建归档，输入名称

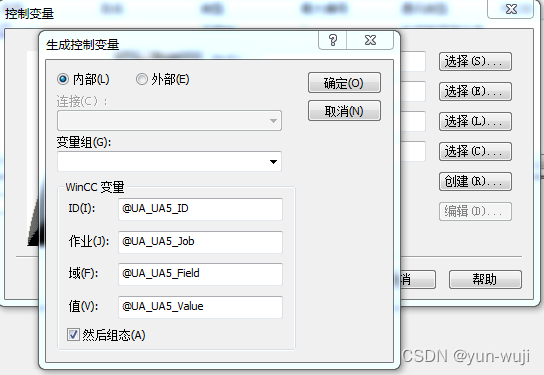

选择创建，之后系统会自动生成4个变量

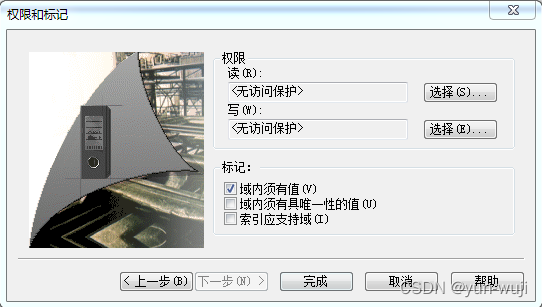

之后会提示添加域，选择是，进行添加

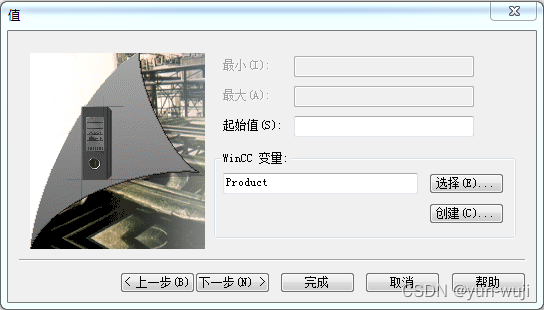

创建域名 Product，类型为字符串，关联变量

设置域 Temperature，这里可设置起始值，即默认值

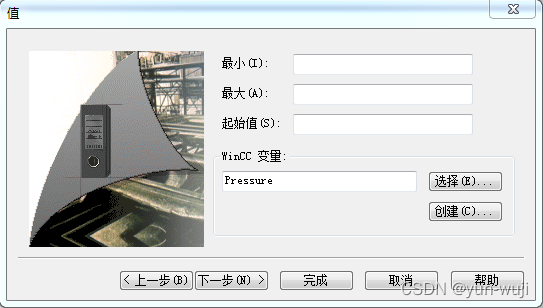

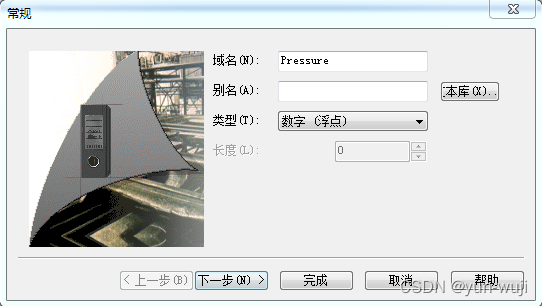

再创建域 Pressure

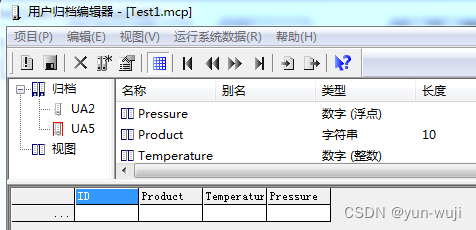

之后保存，并点击“运行系统数据”

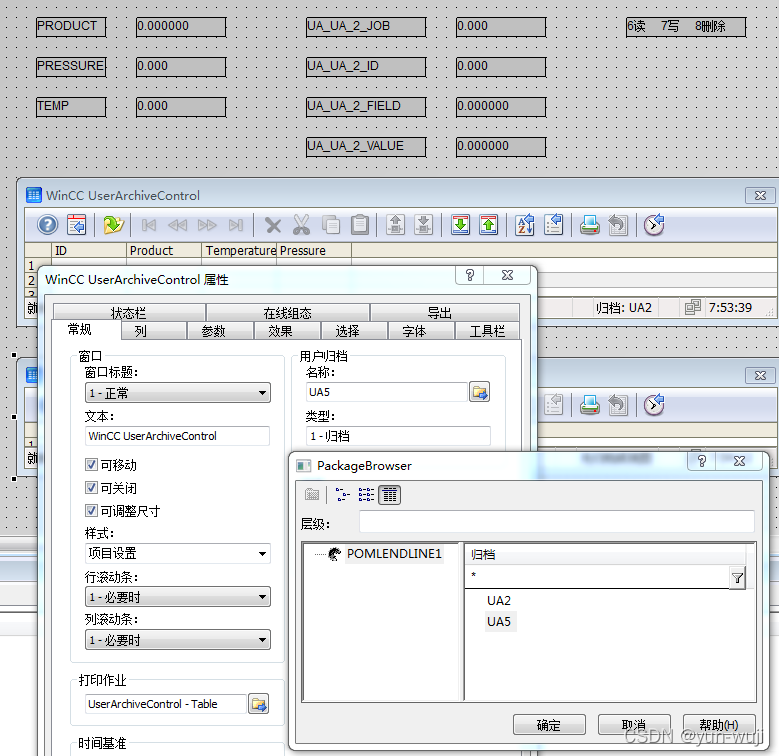

在画面中，创建如下画面，并添加“WinCC UserArchiveControl”控制，并在“用户归档”中选择UA5，如下

WinCC 计算机启动列表中，勾选图形运行系统和用户归档

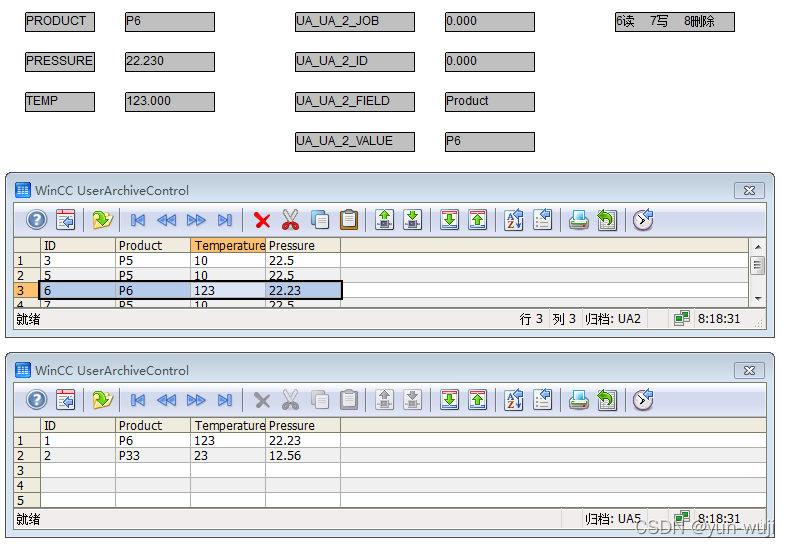

测试效果如下图

六使用“状态显示”对象创建动画

使用WinCC的“状态显示”，通过关联一系列的图片，生成动画。

主要相当于通过一个变量中不同值，调取不同的图片

http://www.ad.siemens.com.cn/service/elearning/cn/VideoBig.aspx?CourseID=683

创建两个变量，一个数据类型为位，另一个为数值

将相关图片考入到项目GraCS文件夹中

在页面中，新建“状态显示”，将变量链接为“PhotoNum”，修改更新周期

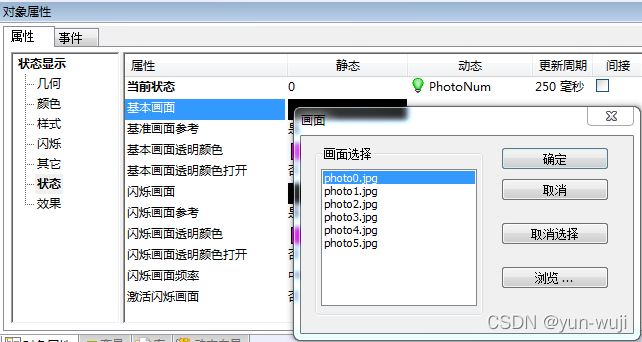

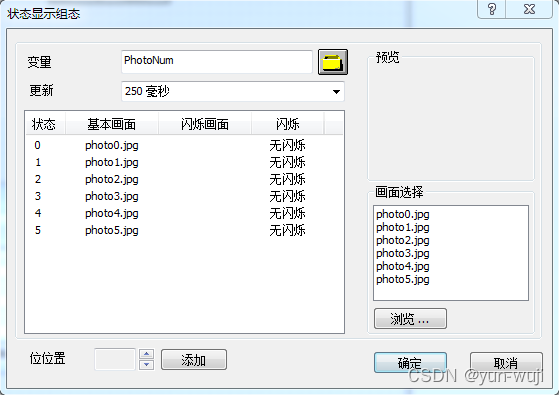

在“状态显示”属性中，属性，状态，基本画面中，按值顺序添加相应图片

全部添加完成后，效果如下图

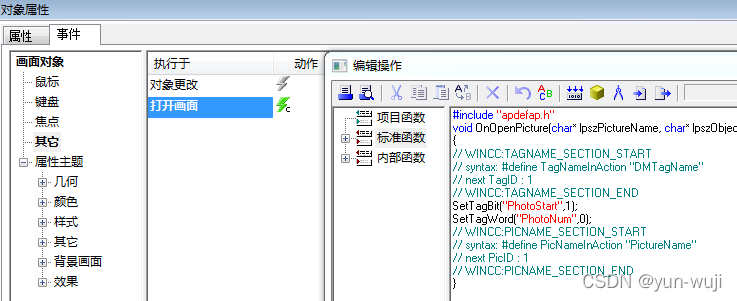

之后在本画面，右键调出属性，对事件à其它à打开画面，右键选择C动作，之后添加代码，编译并确定，如下

SetTagBit("PhotoStart",1);

SetTagWord("PhotoNum",0);

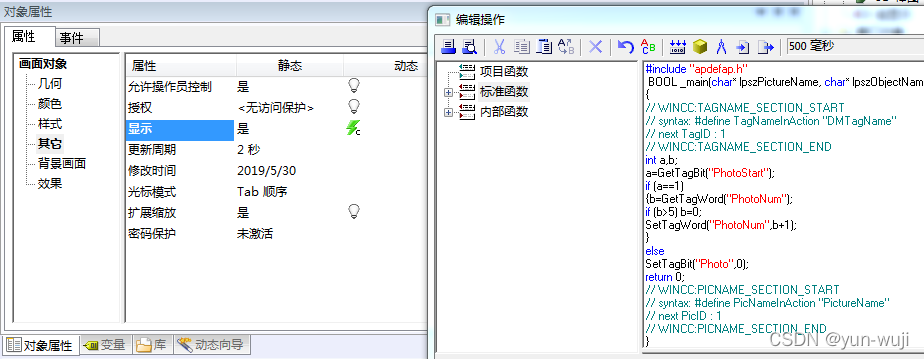

之后在”属性”，其它，显示部分添加C代码

int a,b;

a=GetTagBit("PhotoStart");

if (a==1)

{b=GetTagWord("PhotoNum");

if (b>5) b=0;

SetTagWord("PhotoNum",b+1);

}

else

SetTagBit("Photo",0);

return 0;

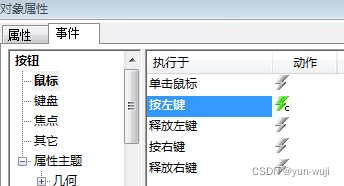

之后在画面中，创建“开始”和“停止”按钮，并分别在按钮属性-->事件-->鼠标-->按左键，部分添加C代码

SetTagBit("PhotoStart",1);

SetTagBit("PhotoStart",0);

七 WinCC中组合框、复选框、选项组的应用

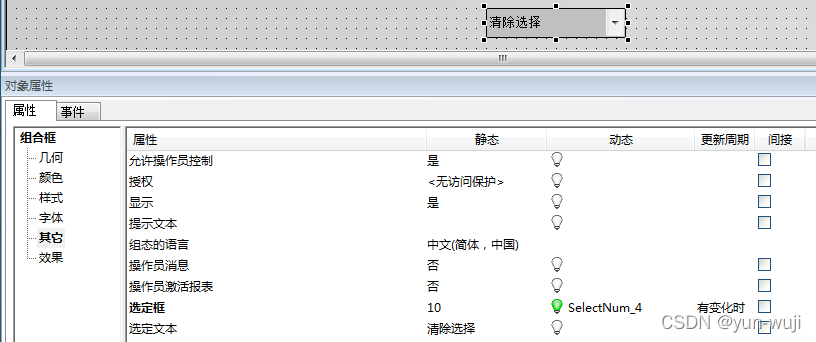

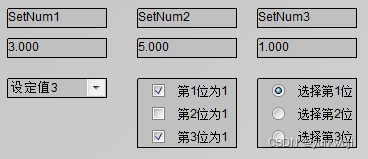

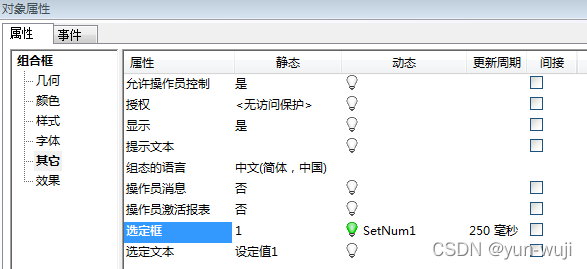

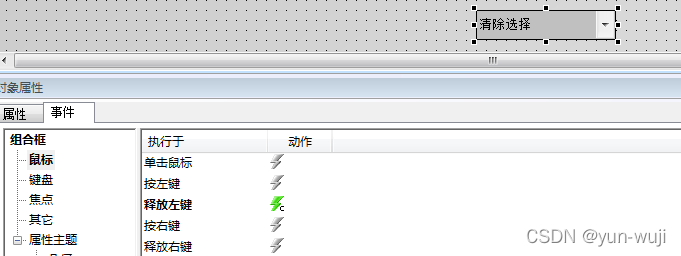

创建组合框à属性à其它à之后设定“选定框”的值和“选定文本”的内容，之后将选定框值关联到变量，并设定更新周期，如本例中”SetNum1”

注意：在左侧属性à几何à行数中可设定组合框的行数

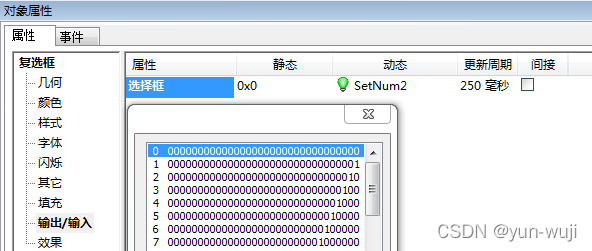

创建复选框-->属性-->输出/输入-->设定关联变量，设置更新周期

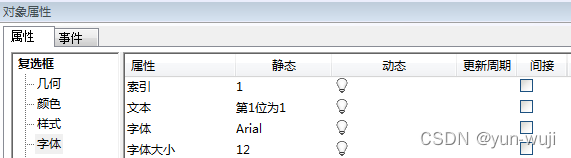

之后在字体-->索引，和文本项设置相应值

创建选项框-->参考复选框创建方法即可

八画面制作

画中画制作

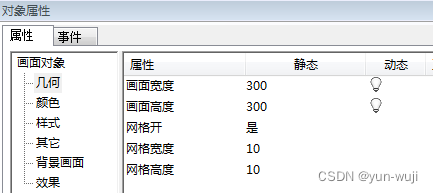

创建两个画面，其中小画面设置画面宽度和高度

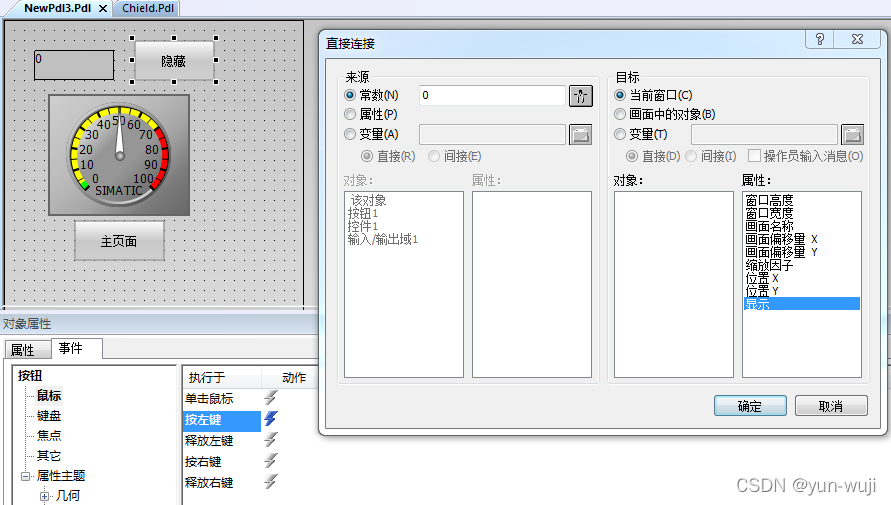

小画面中创建一个按钮，用于隐藏小画面，设置如下，表示当点击该按钮时子画面隐藏

子画面其它内容自行添加

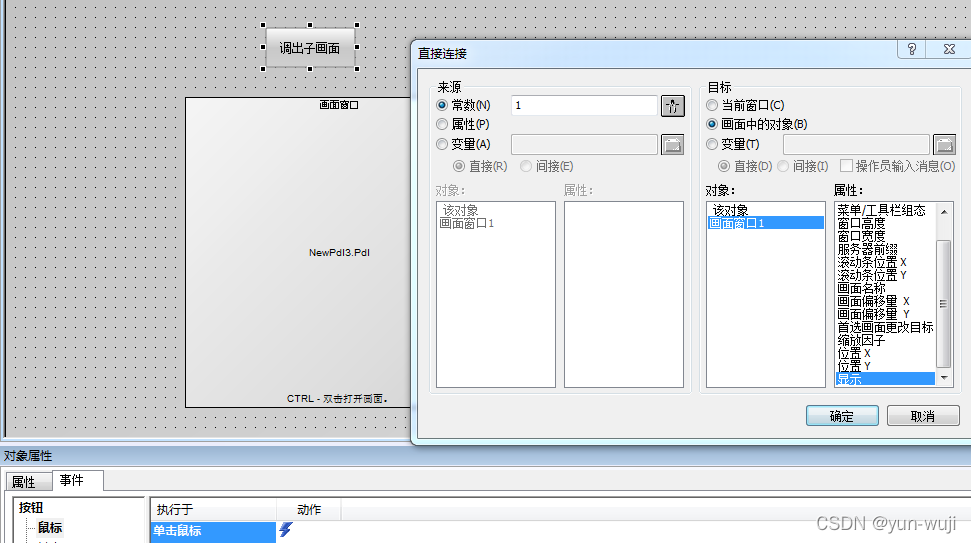

大画面中创建一个按钮和一个“画面窗口”，设置如下，表示当点击该按钮时，子画面显示

之后设置“画面窗口”的几何属性，即宽度和高度，之后，在属性à其它à画面名称中选择要显示的子画面名，并可对其它属性进行设置，如是否可移动，大小是否可调整，是否含标题及标题内容等进行设置。

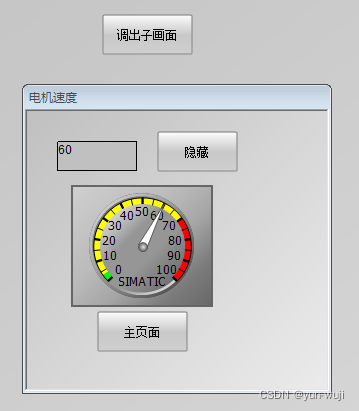

例子效果如下图

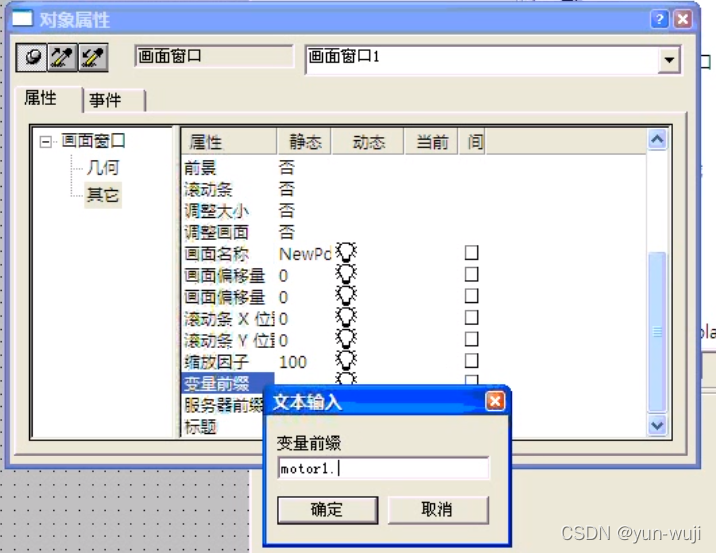

用模板的方式做相同的画面

九 WINCC用户权限管理

制作两个按钮，一个“登录”，一个“注销”

登录按钮

“鼠标左键”，添加C代码

#pragma code("useadmin.dll")

#include "PWRT_api.h"

#pragma code()

PWRTLogin('c');

注销按钮

“鼠标左键”，添加C代码

#pragma code("useadmin.dll")

#include "PWRT_api.h"

#pragma code()

PWRTLogout();

制作一个IO输入输出域，利用wincc自带的系统变量 @CurrentUserName （已登录用户名），用来表示已登录用户名；

在WinCC左侧树形图中，“用户管理器”，创建相应的用户名和密码；

若要实现WINCC运行当中添加或删除用户及更改密码，可通过添加Wincc UserAdminControl控件进行实现。

参考网站：

http://blog.sina.com.cn/s/blog_1359616830102uztk.html

其它

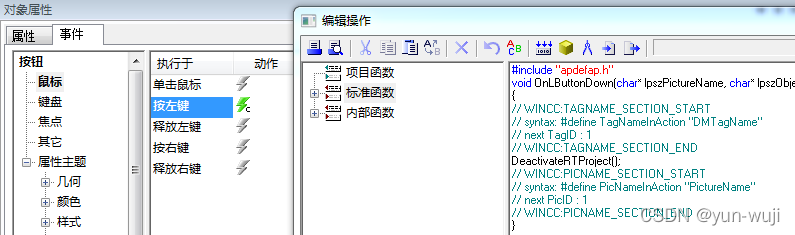

退出WinCC画面,C代码

DeactivateRTProject();

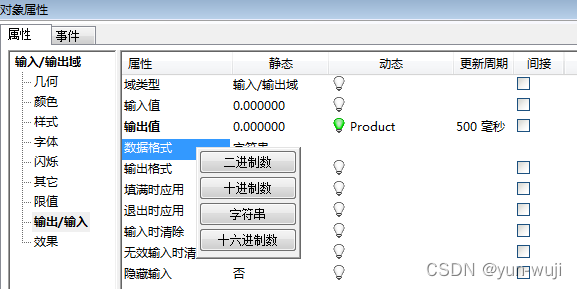

输入输出域，通过更改数据格式，可选择不同的输入方式，及也可以输入字母

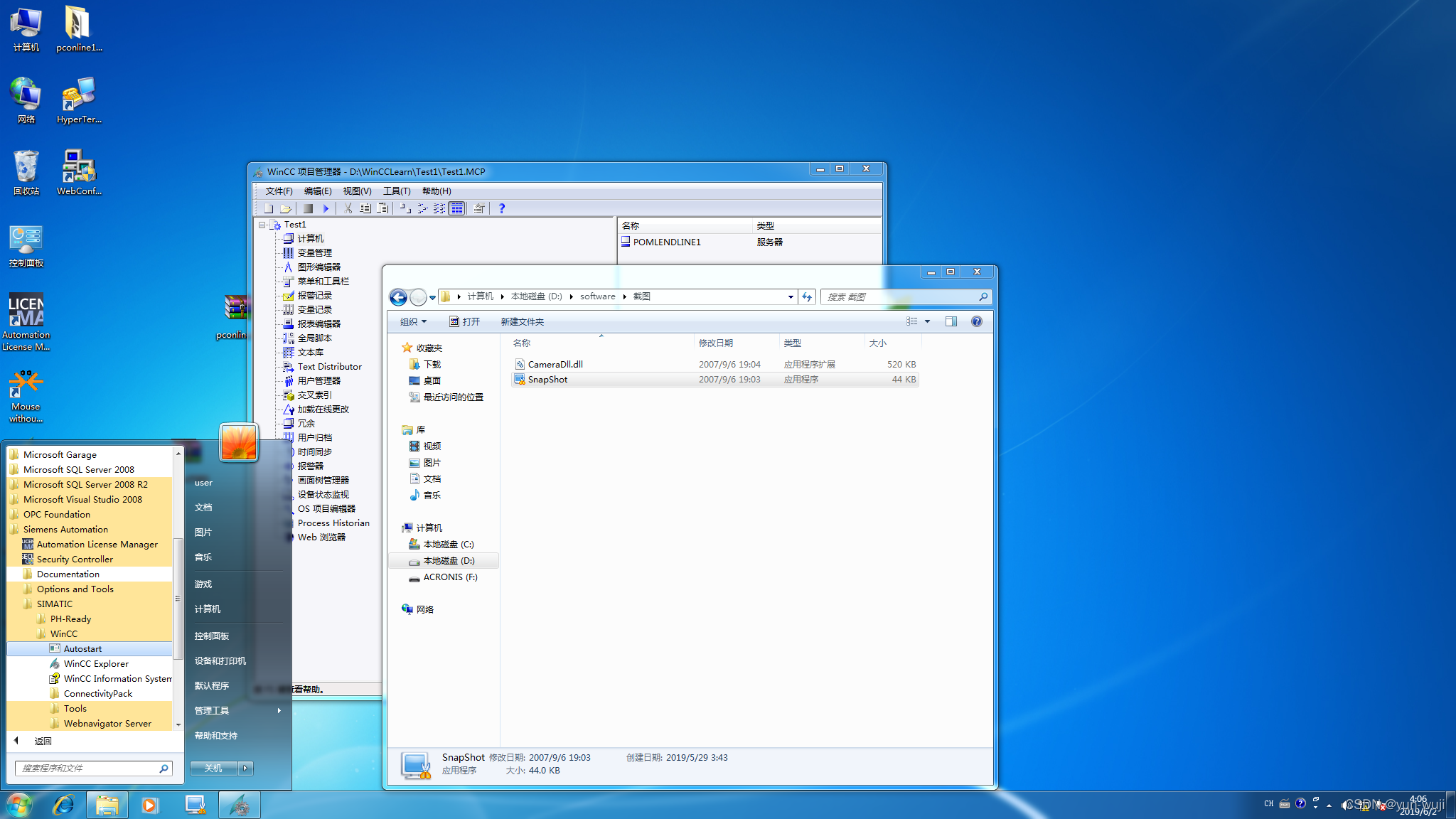

设置WinCC项目开机自启动

按钮制作

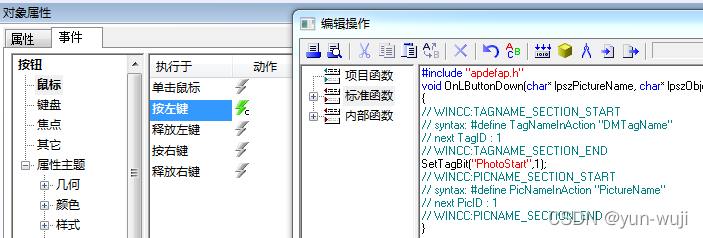

用C程序

SetTagBit("PhotoStart",1);

SetTagBit("PhotoStart",0);

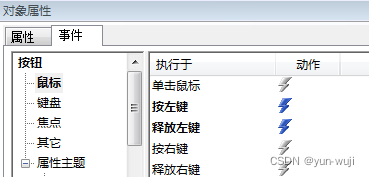

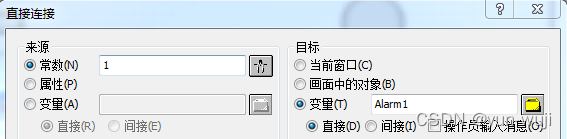

按左键时，设变量为1

释放左键时，设变量为0

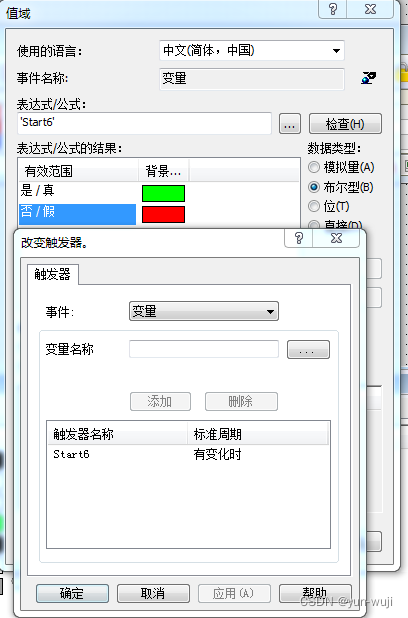

注意事项：

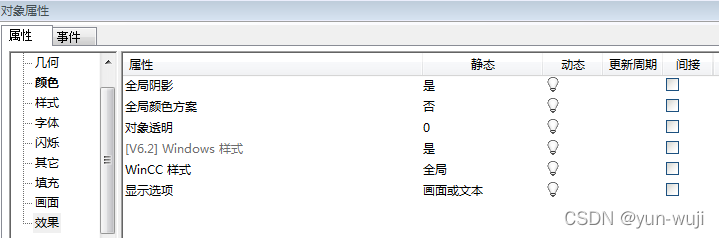

需将按钮或状态的属性中，效果，全局颜色方案选择为“否”，否则看不出自定义的颜色效果

其它：用C语言实现单按钮启停功能

SetTagBit("Start6",1-GetTagBit("Start6"));

西门子官网关于C脚本应用案例

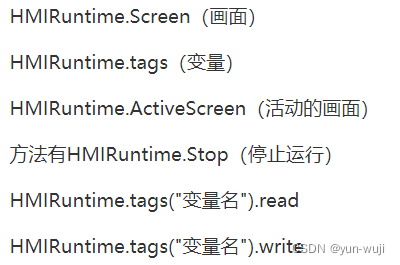

WinCC脚本问题合集

WinCC 使用C脚本写变量

WinCC所提供的C脚本中，使用函数来写变量的值，例如按钮动作中同时給2个变量赋值，就只能使用脚本，C脚本是一个不错的选择，函数使用简单。

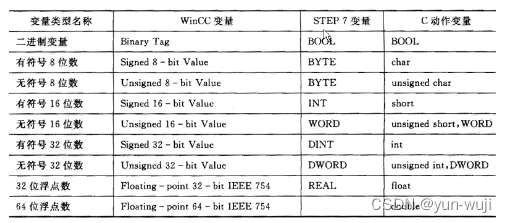

以下是写函数名称，以及对应的数据类型，双引号中Tag_Name替换成所要写的变量名称，value替换成所要写的值。

SetTagBit(“Tag_Name”, value) 二进制变量

SetTagByte(“Tag_Name”, value) 无符号8位值

SetTagWord(“Tag_Name”, value) 无符号16位值

SetTagSWord(“Tag_Name”, value) 有符号16位值

SetTagDWord(“Tag_Name”, value) 无符号32位值

SetTagFloat(“Tag_Name”, value) 32位浮点数

问题记录

问题1：超过16位的字符集如何输入到WinCC中

答：该问题已找出，不是超过16位的不能显示，可以显示，而是由于扫码枪扫出来的数据是分行的，所以只显示了最后一行。

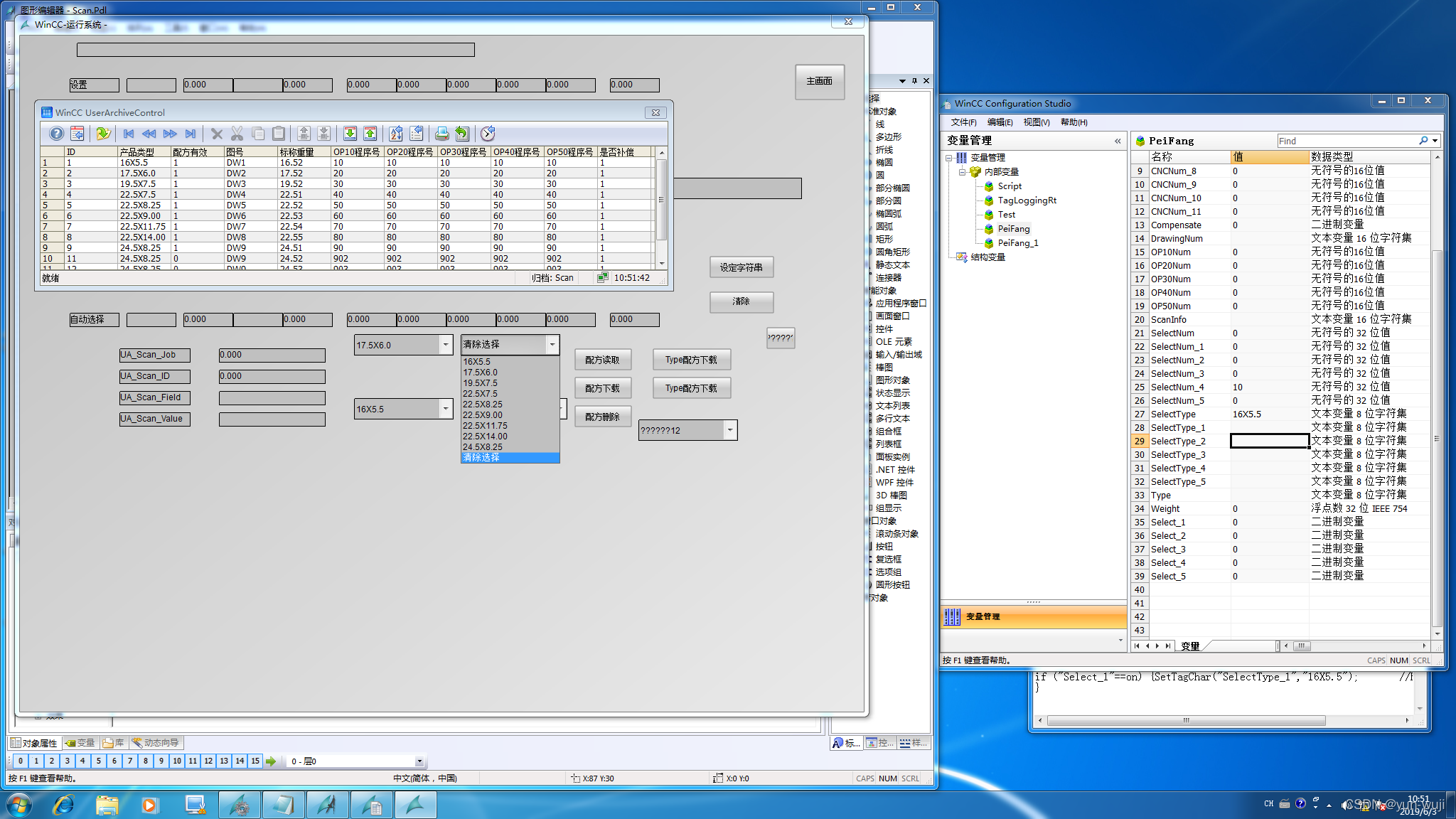

问题2：如果通过组合框，给相应变量赋值（或赋字符串）

目前实现的方法比较笨拙，用两个变量，一个存值，另外一个存想要的变量

SetTagChar("SelectType_4","");
if (GetTagDWord("SelectNum_4")==1) {SetTagChar("SelectType_4","16X5.5");	//Return-Type: BOOL }
if (GetTagDWord("SelectNum_4")==2) {SetTagChar("SelectType_4","17.5X6.0");	//Return-Type: BOOL }
if (GetTagDWord("SelectNum_4")==3) {SetTagChar("SelectType_4","19.5X7.5");	//Return-Type: BOOL }
if (GetTagDWord("SelectNum_4")==4) {SetTagChar("SelectType_4","22.5X7.5");	//Return-Type: BOOL }
if (GetTagDWord("SelectNum_4")==5) {SetTagChar("SelectType_4","22.5X8.25");	//Return-Type: BOOL }
if (GetTagDWord("SelectNum_4")==6) {SetTagChar("SelectType_4","22.5X9.00");	//Return-Type: BOOL }
if (GetTagDWord("SelectNum_4")==7) {SetTagChar("SelectType_4","22.5X11.75");	//Return-Type: BOOL }
if (GetTagDWord("SelectNum_4")==8) {SetTagChar("SelectType_4","22.5X14.00");	//Return-Type: BOOL }
if (GetTagDWord("SelectNum_4")==9) {SetTagChar("SelectType_4","24.5X8.25");	//Return-Type: BOOL }

问题3 字符串如何合并

char buffer[256]="";

strcat(buffer,GetTagChar("Char1"));

strcat(buffer,GetTagChar("Char2"));

SetTagChar("Char3",buffer);
