VRF(虚拟路由转发)的实验配置

最新推荐文章于 2025-04-11 14:56:07 发布

23zhgjx_ywz

最新推荐文章于 2025-04-11 14:56:07 发布

阅读量1.8k

点赞数 22

文章标签：网络

本文链接：https://blog.youkuaiyun.com/zhgjx_ywz/article/details/144198623

版权

VRF的概述：

VRF（Virtual Router Forwarding）是一种虚拟路由转发技术，主要应用于数据中心、企业网络和服务提供商网络中。

VRF技术的核心在于它允许在同一个物理路由器上创建多个逻辑上的隔离路由实例，每个VRF实例都有自己的路由表、转发信息库（FIB）以及一组接口。这些实例之间相互独立，互不干扰，从而实现了不同租户或业务之间的网络隔离。

在实际应用中，VRF技术通常与多协议标签交换（MPLS）技术结合使用，形成VPN（虚拟专用网络）。通过MPLS的标签交换特性，可以实现不同VRF之间的快速转发和隔离，同时保证数据传输的安全性和可靠性。

总之，VRF技术是现代网络架构中不可或缺的一部分，它为网络设计和管理带来了极大的灵活性和便利性。

VRF的工作原理：

VRF（Virtual Routing Forwarding）的工作原理主要基于虚拟化技术，使得在同一台物理路由器上可以创建多个逻辑上独立的路由表和转发实例。以下是VRF工作原理的详细解释：

VRF实例：VRF的核心是VRF实例，它可以将一个物理路由器划分成多个逻辑上独立的路由器。每个VRF实例都有自己的路由表和转发表，以及一组接口。这些实例之间相互独立，互不干扰，从而确保了不同网络流量的隔离。

路由区分符：为了区分不同的VRF实例，每个VRF实例都会分配一个唯一的标识符，即路由区分符（Route Distinguisher, RD）。RD与IP地址组合使用，形成唯一的前缀，以确保不同VRF实例中的路由不会冲突。

路由目标：路由目标（Route Target, RT）用于控制路由信息的导入和导出。在多租户环境中，RT用于定义哪些路由可以被引入到哪个VRF中，从而确保不同租户之间的路由信息是隔离的。

数据包处理：当网络设备收到数据包时，会根据数据包的目标IP地址和VRF标识，选择相应的VRF实例中的路由表进行路由查找和转发决策。这样可以确保不同VRF之间的路由信息互不干扰，实现网络流量的隔离和独立处理。

接口绑定：在实际应用中，需要将设备的接口与相应的VRF实例进行绑定，以确保数据包能够正确地进入和离开VRF实例。

路由信息交换：最后，还需要配置VRF实例之间的路由信息交换，以实现不同VRF实例之间的通信。

总的来说，VRF通过允许在同一台物理路由器上运行多个独立的路由表和转发路径，实现了网络层面的流量隔离。这种隔离是通过路由区分符（RD）和路由目标（RT）来标识和控制不同VRF实例的流量。VRF通常与MPLS（多协议标签交换）技术结合使用，以实现跨越广域网的多租户隔离。

VRF的优势：

VRF（Virtual Routing Forwarding）技术在现代网络架构中扮演着至关重要的角色，其优势主要体现在以下几个方面：

网络隔离：通过VRF技术，可以在单一物理网络上创建多个逻辑隔离的网络空间，保证不同业务部门或客户之间的数据安全。这种隔离性使得即使在同一台路由器上，不同VRF实例之间的路由信息互不干扰，实现了高效的网络流量管理和控制。

流量控制：VRF允许管理员根据业务需求对流量进行精细化控制，实现QoS（服务质量）优化，确保关键业务的流畅运行。这对于保障企业关键应用的性能和可靠性至关重要。

策略灵活：VRF支持各种路由协议，如OSPF、BGP等，使得网络策略部署更加灵活多样。管理员可以根据不同的业务需求和安全策略，为每个VRF实例配置独立的路由策略和访问控制列表。

资源高效：与传统的物理路由器相比，VRF显著降低了设备成本和空间占用，提高了网络设备的资源利用率。这意味着企业可以在不增加硬件投资的前提下，实现更复杂的网络功能和更高的网络性能。

安全性高：由于每个VRF实例都有自己的独立路由表和转发表，因此攻击者很难从一个VRF实例突破到另一个实例。这大大提高了网络的整体安全性。

易于管理：VRF技术使得网络管理员可以更加轻松地追踪和审计各个虚拟网络的流量和活动，提高网络安全事件的应对能力。

扩展性强：VRF技术支持多域路由管理和策略控制，提高了网络的扩展性和可维护性。这对于大型企业或园区网来说尤为重要，因为它们需要处理大量的路由信息和复杂的网络拓扑结构。

综上所述，VRF技术以其强大的网络隔离、流量控制、策略灵活性、资源高效利用、高安全性、易于管理和强扩展性等优势，在现代网络架构中发挥着越来越重要的作用。

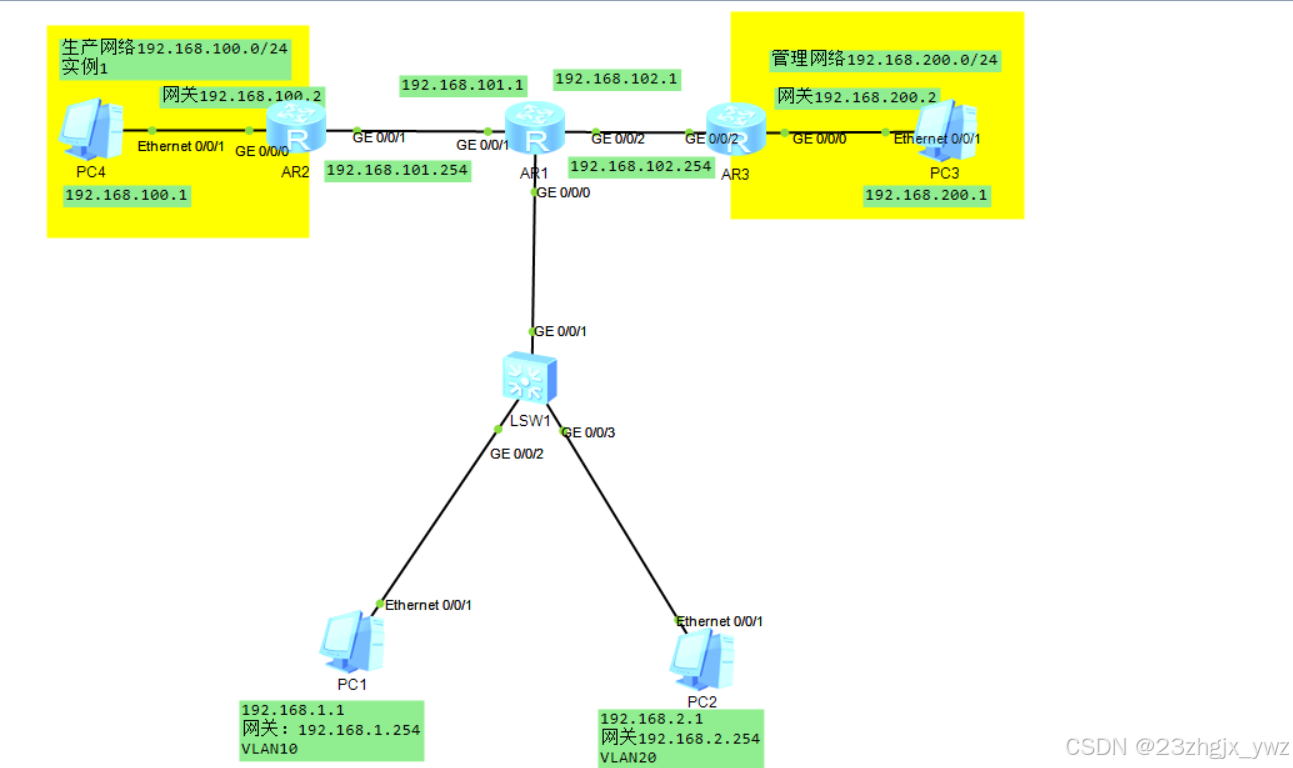

实验拓扑：

R1的配置

<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname R1
[R1]ip vpn-instance 1 //创建实例
[R1-vpn-instance-1]ipv4-family //开启IPv4地址族
[R1-vpn-instance-1-af-ipv4]quit
[R1-vpn-instance-1]quit
[R1]ip vpn-instance 2
[R1-vpn-instance-2]ipv4-family
[R1-vpn-instance-2-af-ipv4]quit
[R1-vpn-instance-2]quit
[R1]int g0/0/0.1
[R1-GigabitEthernet0/0/0.1]ip binding vpn-instance 1 //将接口加入实例1
[R1-GigabitEthernet0/0/0.1]ip add 192.168.1.254 24
[R1-GigabitEthernet0/0/0.1]dot1q termination vid 10 //配置dot1q终结vlan 10，并打上vlan 10的标签
[R1-GigabitEthernet0/0/0.1]arp broadcast enable //开启ARP广播功能
[R1-GigabitEthernet0/0/0.1]quit
[R1]int g0/0/0.2
[R1-GigabitEthernet0/0/0.2]ip binding vpn-instance 2
[R1-GigabitEthernet0/0/0.2]ip add 192.168.2.254 24
[R1-GigabitEthernet0/0/0.2]dot1q termination vid 20
[R1-GigabitEthernet0/0/0.2]arp broadcast enable
[R1-GigabitEthernet0/0/0.2]quit
[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]ip binding vpn-instance 1
[R1-GigabitEthernet0/0/1]ip add 192.168.101.1 24
[R1-GigabitEthernet0/0/1]quit
[R1]ip route-static vpn-instance 1 192.168.100.0 24 192.168.101.254 //配置静态路由
[R1]int g0/0/2
[R1-GigabitEthernet0/0/2]ip binding vpn-instance 2
[R1-GigabitEthernet0/0/2]ip add 192.168.102.1 24
[R1-GigabitEthernet0/0/2]quit
[R1]ip route-static vpn-instance 2 192.168.200.0 24 192.168.102.254

R2的配置

<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname R2
[R2]ip vpn-instance 1
[R2-vpn-instance-1]ipv4-family
[R2-vpn-instance-1-af-ipv4]q
[R2-vpn-instance-1]q
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ip binding vpn-instance 1
[R2-GigabitEthernet0/0/1]ip add 192.168.101.254 24
[R2-GigabitEthernet0/0/1]q
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip binding vpn-instance 1
[R2-GigabitEthernet0/0/0]ip add 192.168.100.2 24
[R2-GigabitEthernet0/0/0]q
[R2]ip route-static vpn-instance 1 192.168.1.0 24 192.168.101.1

R3的配置

<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname R3
[R3]ip vpn-instance 2
[R3-vpn-instance-2]ipv4-family
[R3-vpn-instance-2-af-ipv4]quit
[R3-vpn-instance-2]quit
[R3]int g0/0/2
[R3-GigabitEthernet0/0/2]ip binding vpn-instance 2
[R3-GigabitEthernet0/0/2]ip add 192.168.102.254 24
[R3-GigabitEthernet0/0/2]q
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip binding vpn-instance 2
[R3-GigabitEthernet0/0/0]ip add 192.168.200.2 24
[R3-GigabitEthernet0/0/0]quit
[R3]ip route-static vpn-instance 2 192.168.2.0 24 192.168.102.1

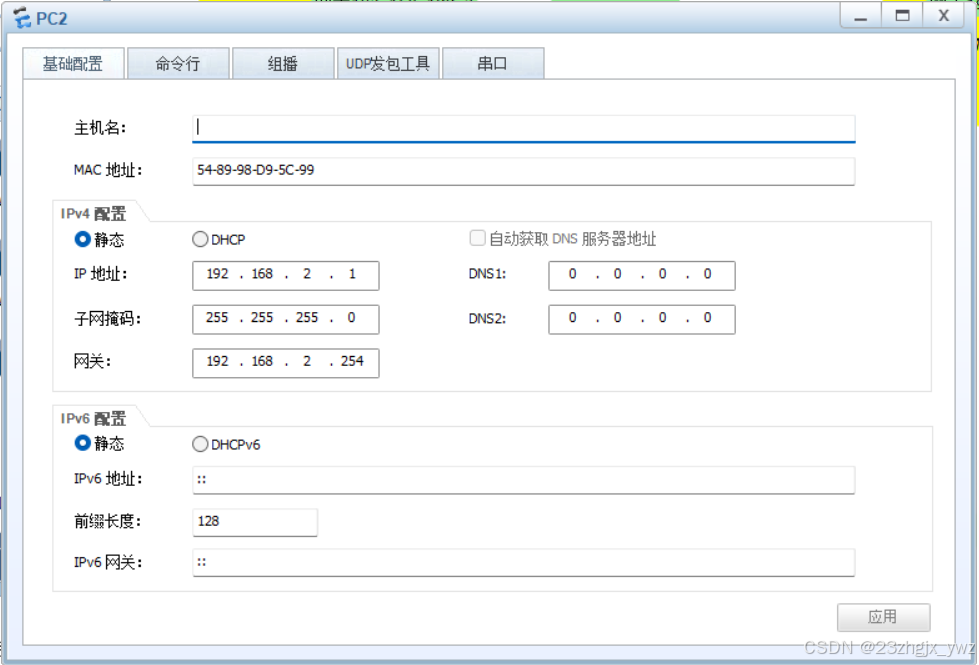

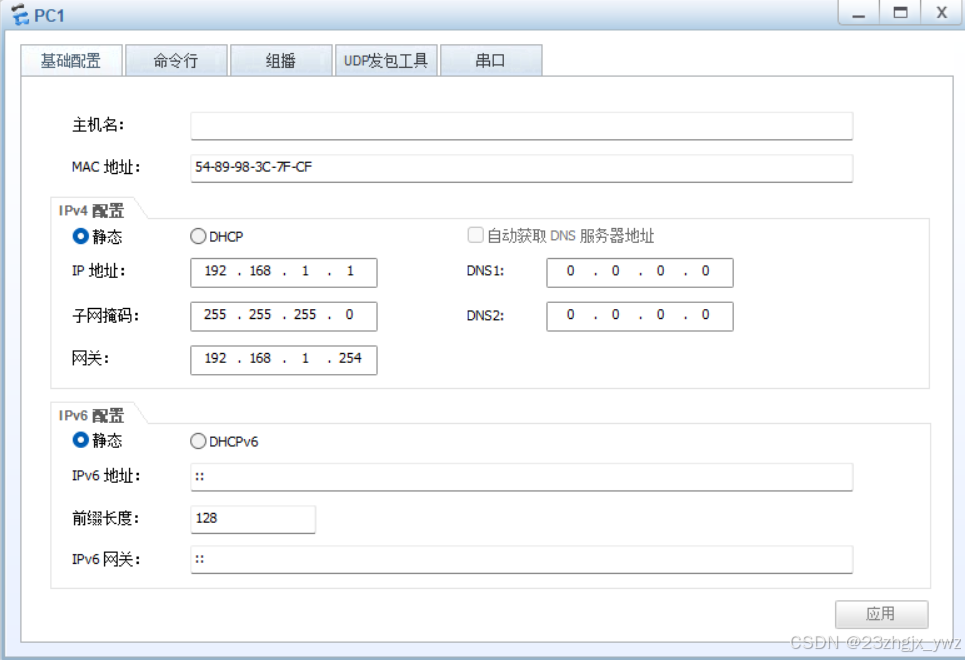

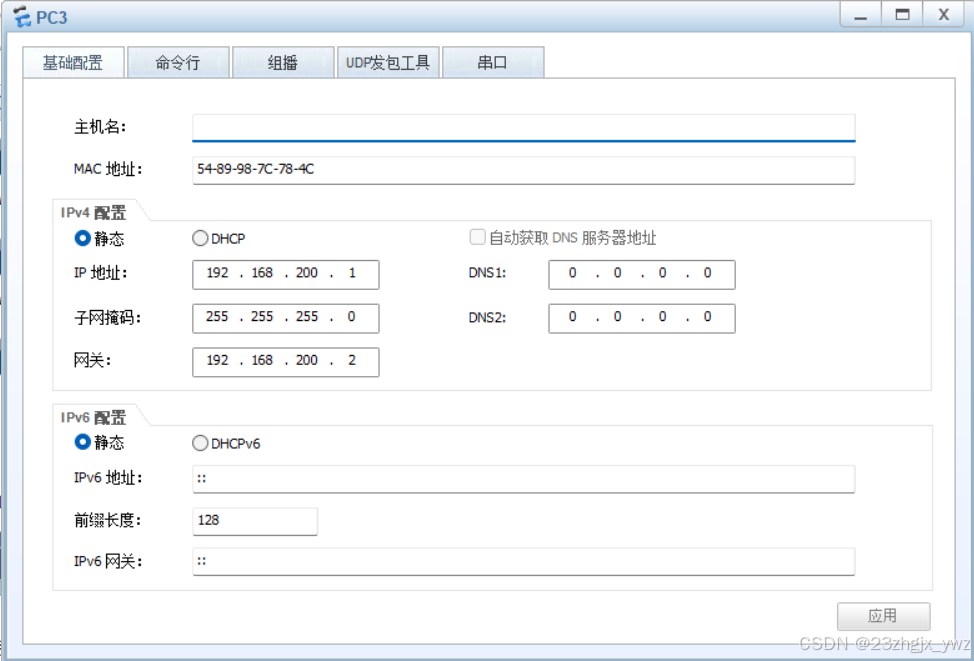

SW1的配置

<Huawei>system-view
[Huawei]undo info-center enable
[Huawei]sysname SW1
[SW1]vlan batch 10 20
[SW1]int g0/0/2
[SW1-GigabitEthernet0/0/2]port link-t access
[SW1-GigabitEthernet0/0/2]port default vlan 10
[SW1-GigabitEthernet0/0/2]int g0/0/3
[SW1-GigabitEthernet0/0/3]port link-t access
[SW1-GigabitEthernet0/0/3]port default vlan 20
[SW1-GigabitEthernet0/0/3]q
[SW1]int g0/0/1
[SW1-GigabitEthernet0/0/1]port link-t trunk
[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20
[SW1-GigabitEthernet0/0/1]ip vpn-instance 1
[SW1-vpn-instance-1]ipv4-family
[SW1-vpn-instance-1-af-ipv4]q
[SW1-vpn-instance-1]q
[SW1]ip vpn-instance 2
[SW1-vpn-instance-2]ipv4-family
[SW1-vpn-instance-2-af-ipv4]q
[SW1-vpn-instance-2]q
[SW1]ip route-static vpn-instance 1 192.168.101.0 24 192.168.1.254

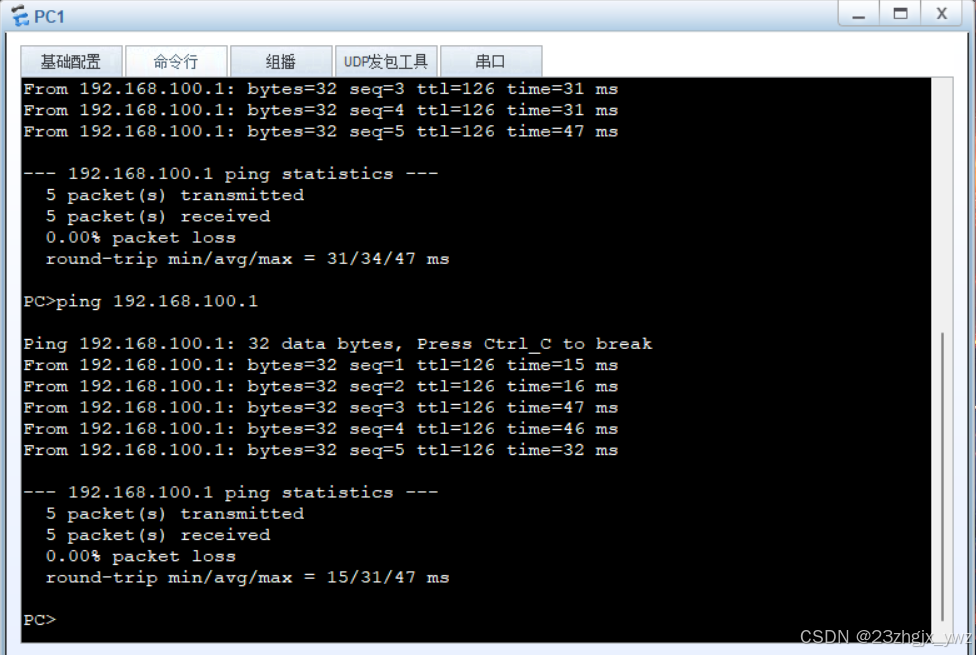

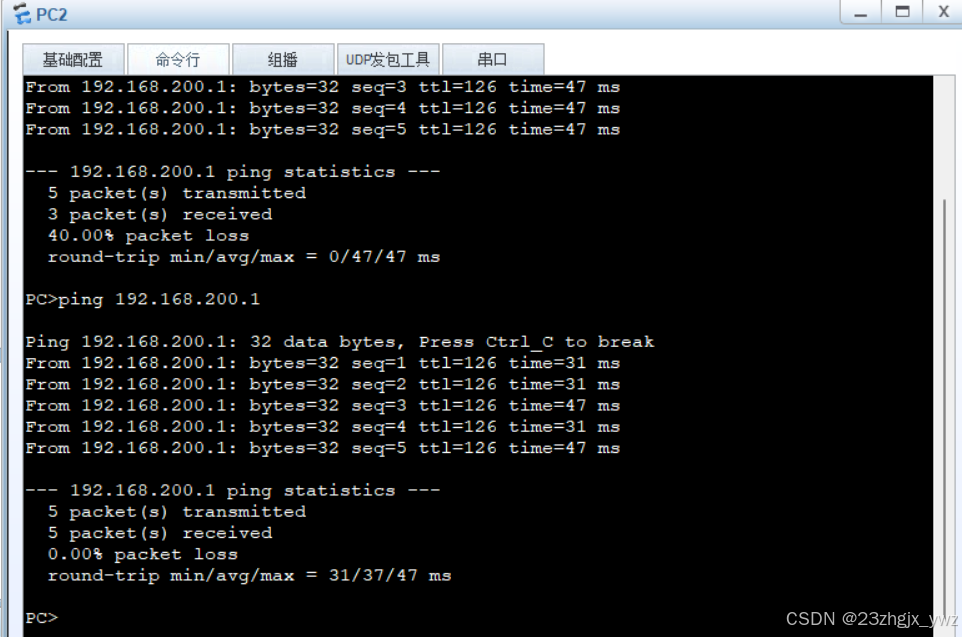

[SW1]ip route-static vpn-instance 2 192.168.102.0 24 192.168.2.254
