零基础 VS2012 串口编程

最近在学习STM32单片机，然后对上位机控制硬件电路产生兴趣，于是想做个上位机程序，通过串口获取ADC数据，然后将产生的数据送入matlab中做数据处理，再通过串口发送给单片机系统。网上参考不同的编程语言建议，有VB，VC++，C#等，最后选择VC++。VC++之前没有接触过，先照着网上的帖子做一遍，参考下面的帖子：

VS2012串口助手编程C++：https://blog.youkuaiyun.com/tianyake_1/article/details/65646466

C控件MSComm编写串口通信程序：https://wenku.baidu.com/view/9e9b258c6c175f0e7cd137b6.html?from=search

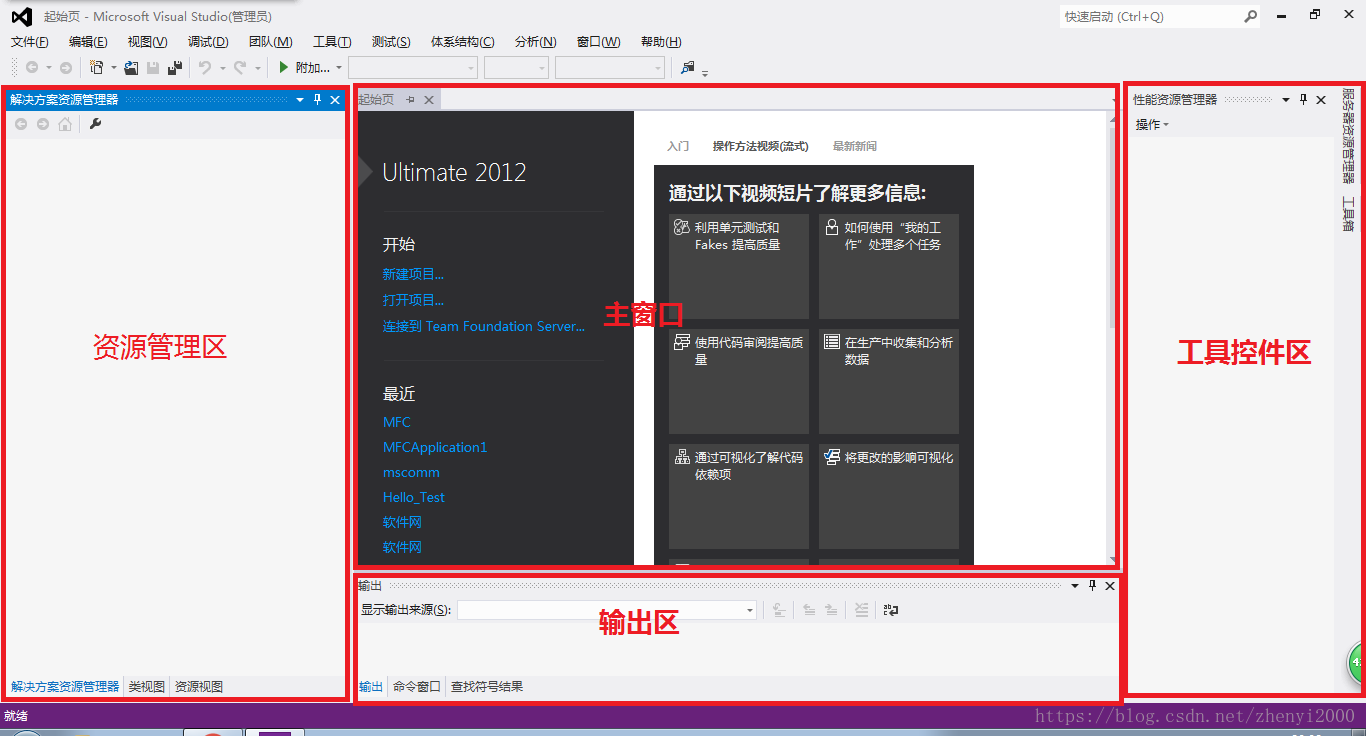

第一步，熟悉VS2012

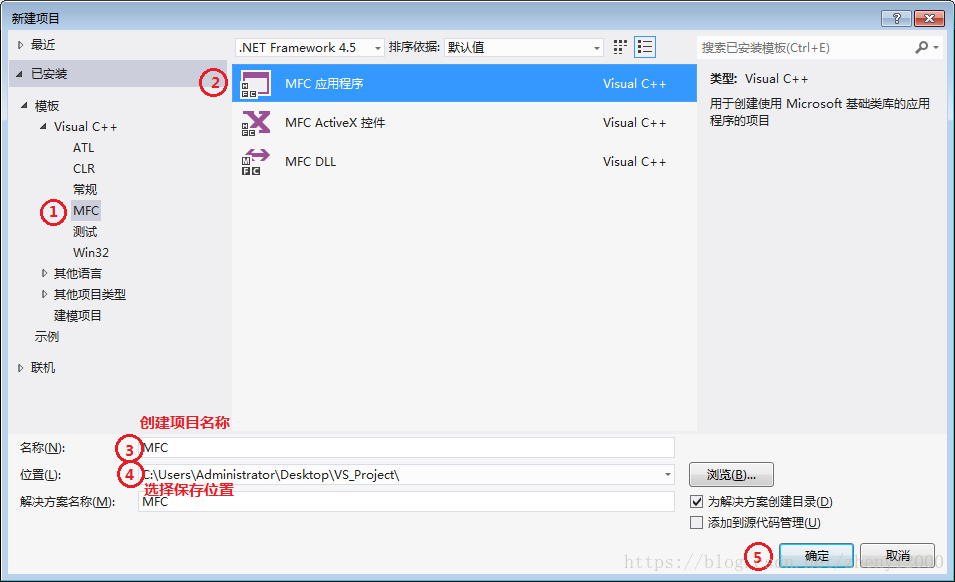

新建项目，选择MFC应用程序，名称使用MFC(建议使用跟我一样，后面的程序能更好的对应起来)，然后选择安装位置。

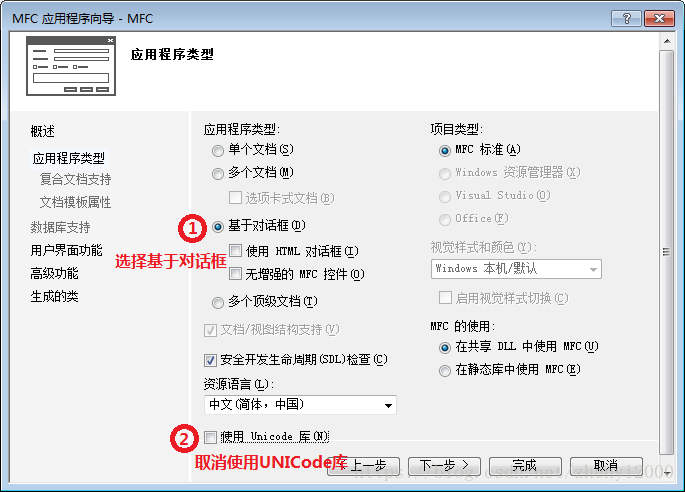

这一步选择基于对话框的应用程序类型，至于单个文档、多个文档、基于对话框的区别如下：

单文档：记事本类程序的标准模式，有菜单栏、工具栏等，只能进行一份文档的操作，即不能同时在同一个应用程序中打开两个文件,如下图所示的记事本。

                                            单文档

多文档：WORD类或浏览器程序的标准模式，可多个窗口显示不同的信息，进行不同的任务，有多个视图环境，可同时操作多个文件。多个文件共享同一菜单栏、工具栏等，如下图所示的office word。

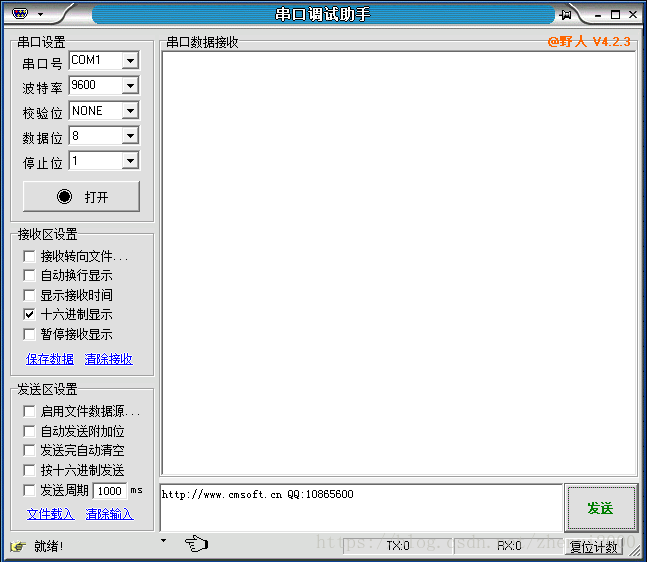

对话框：可方便的使用控件，所见即所得的编程，没有菜单栏、工具栏等，如下图所示的串口调试助手。



怎样看出一个MFC应用程序是基于单文档、多文档还是对话框？

1.运行应用程序观看，对话框一般没有菜单栏、工具栏等，单文档和多文档有，另多文档可产生子窗口，会有一个childframe class

2.从源码中的类观看：

   基于对话框—>一般含以下3个类：CAboutDlg、程序名App、程序名Dlg

   基于单文档—>一般含以下4个类：CMainFrame、程序名App、程序名Doc、程序名View

   基于多文档—>一般含以下5个类：CMainFrame、CChildFrame、程序名App、程序名Doc、程序名View

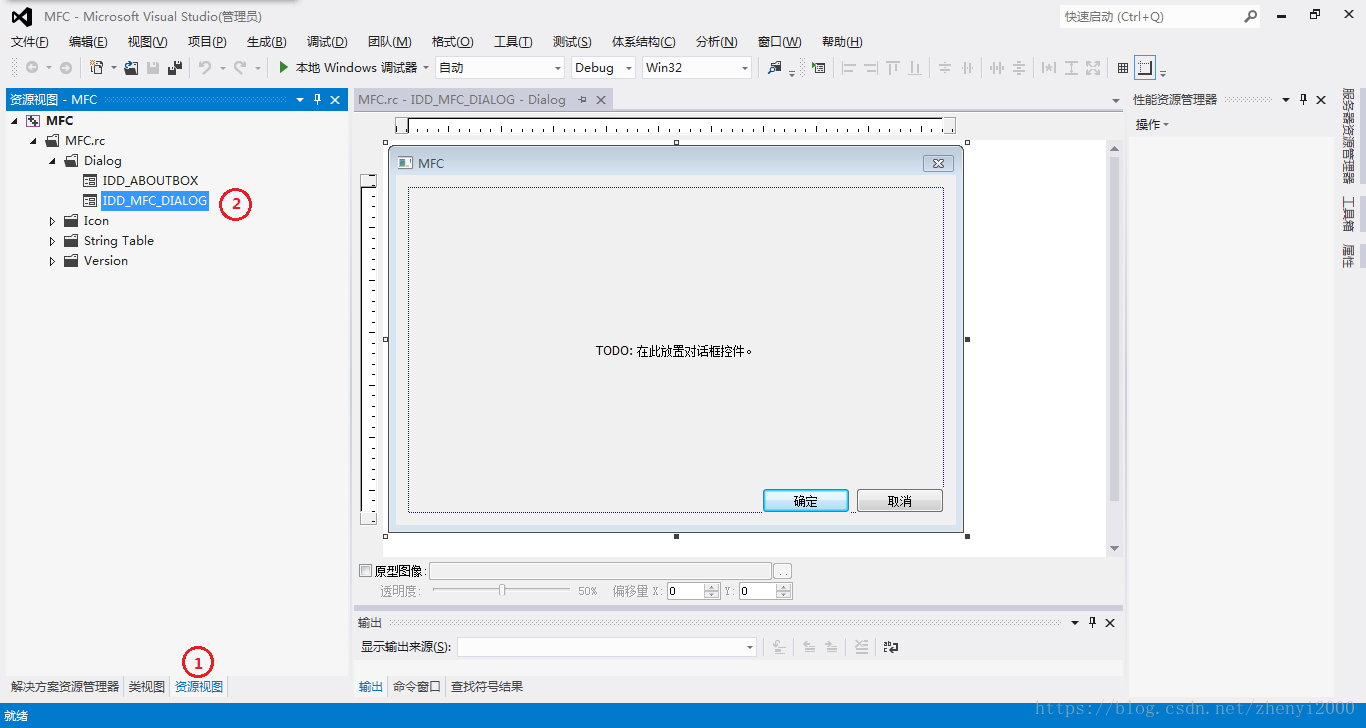

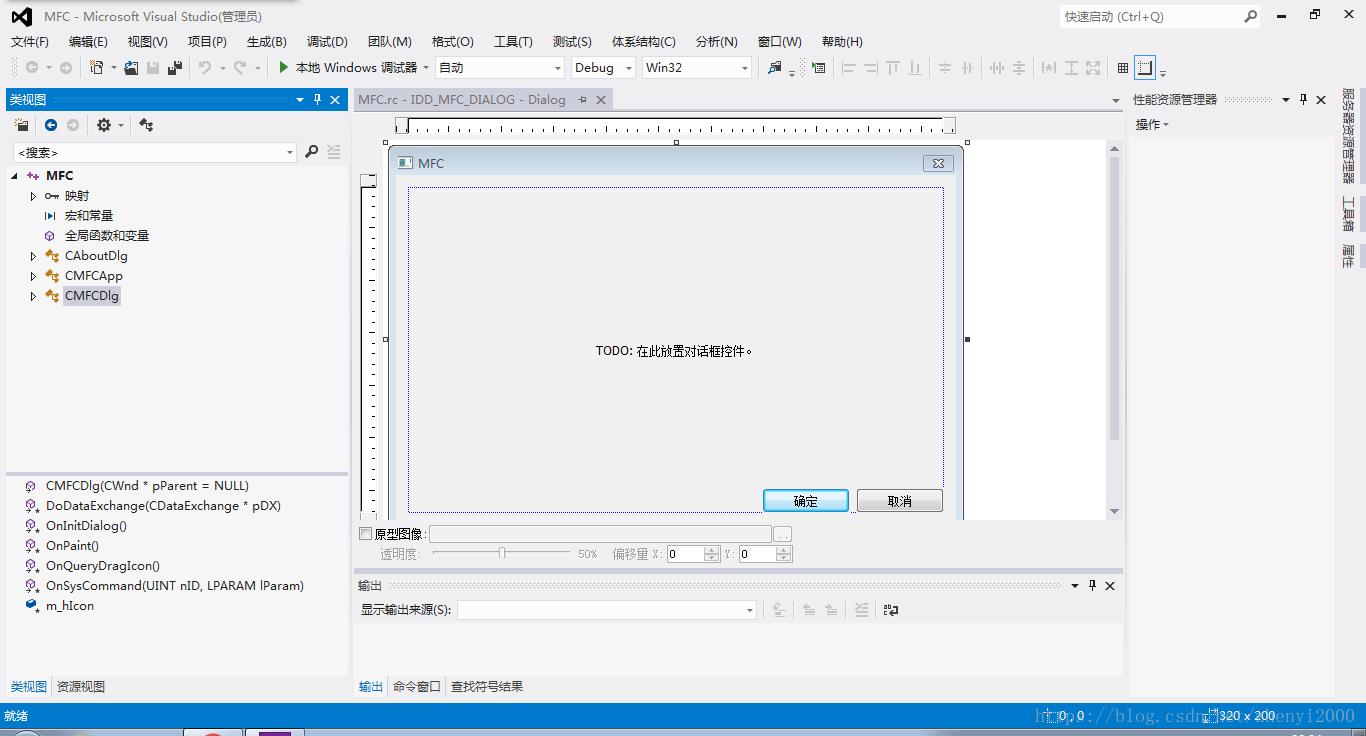

点击完成按钮，完成MFC应用程序的创建，创建好的MFC应用程序如下图所示：

第一步：添加控件

将主窗口中对话框中的所有内容清空，包括“TODO：再次放置对话框控件”以及"确定"跟"取消"两个按钮控件。

PS：如果你重新打开这个项目，会发现主窗口是空的，这个时候需要双击打开资源视图的一个文件，如下图所示：

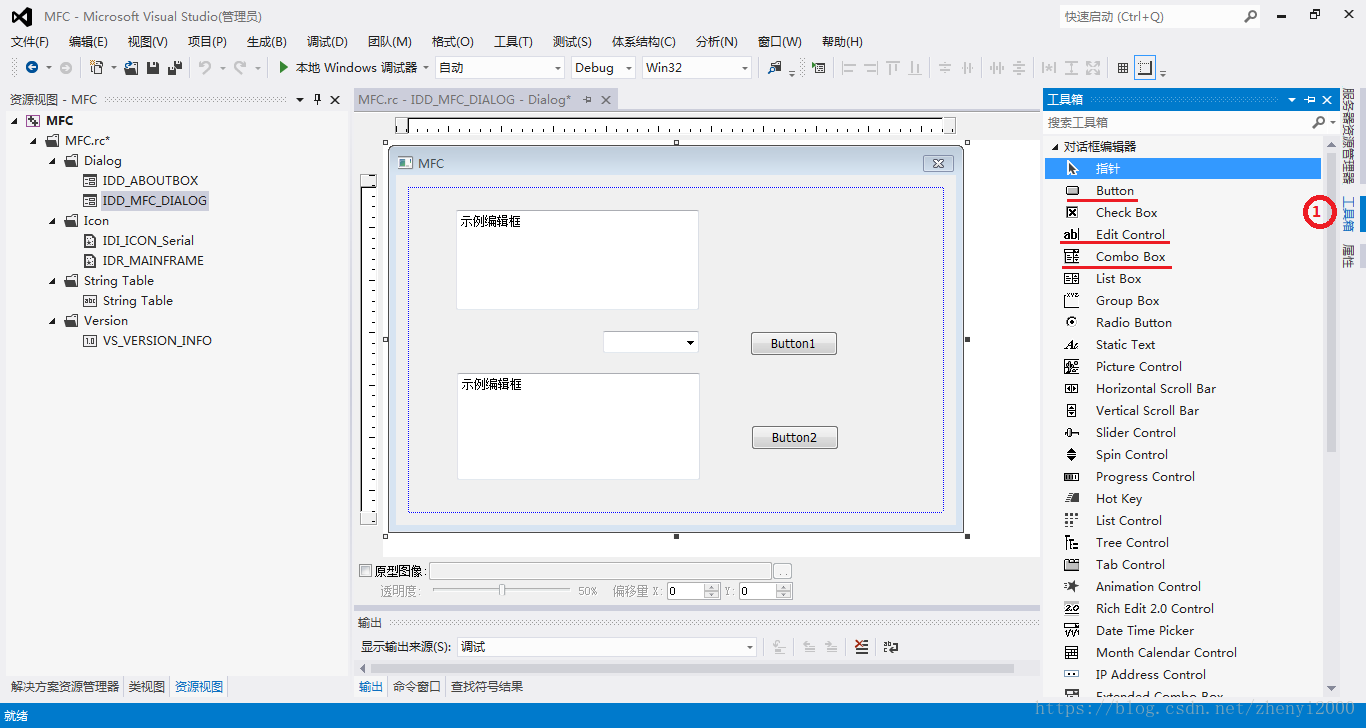

找到右侧"工具箱"菜单栏，添加如下几个控件：2个 Edit Control 控件，1个 Combo Box 控件，2个 Button 控件。

从 工具-->选择工具箱集-->COM控件中找到 Microsoft Communications Control 这个串口通讯控件。

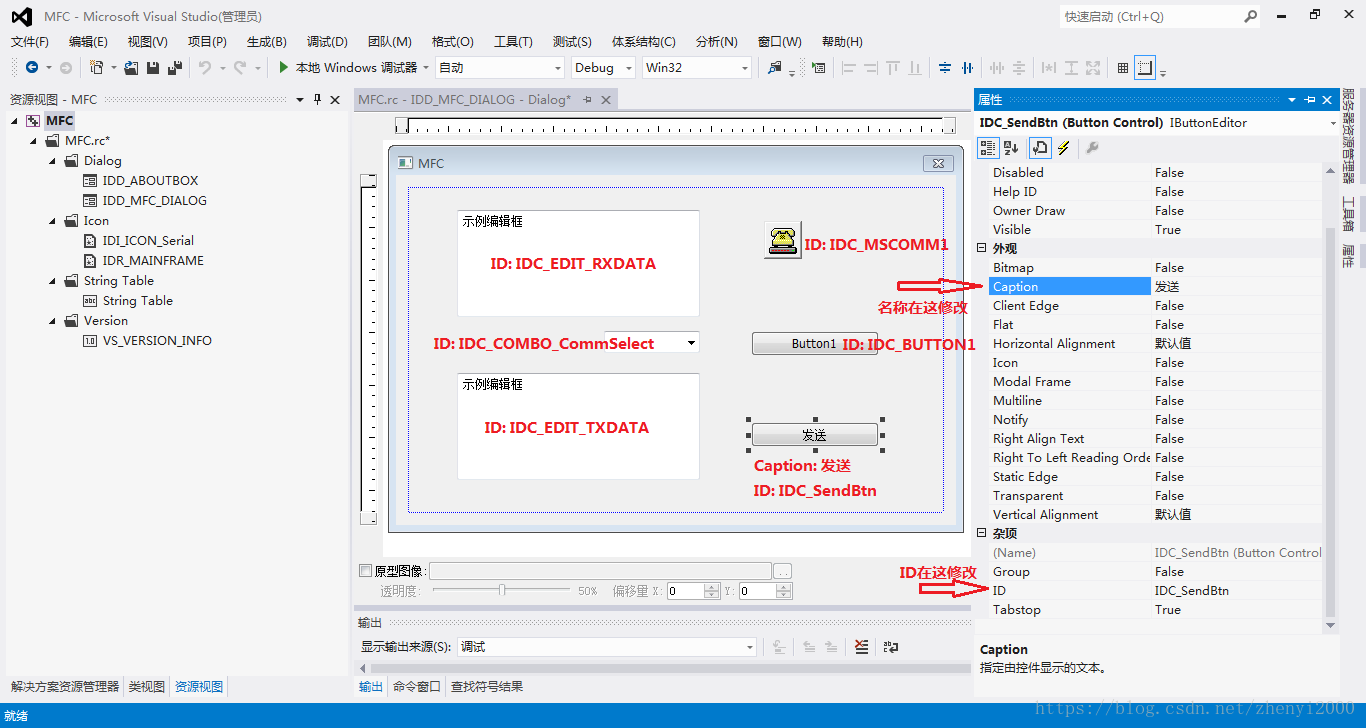

然后将对话框中的各种控件的ID寄名称修改如下：

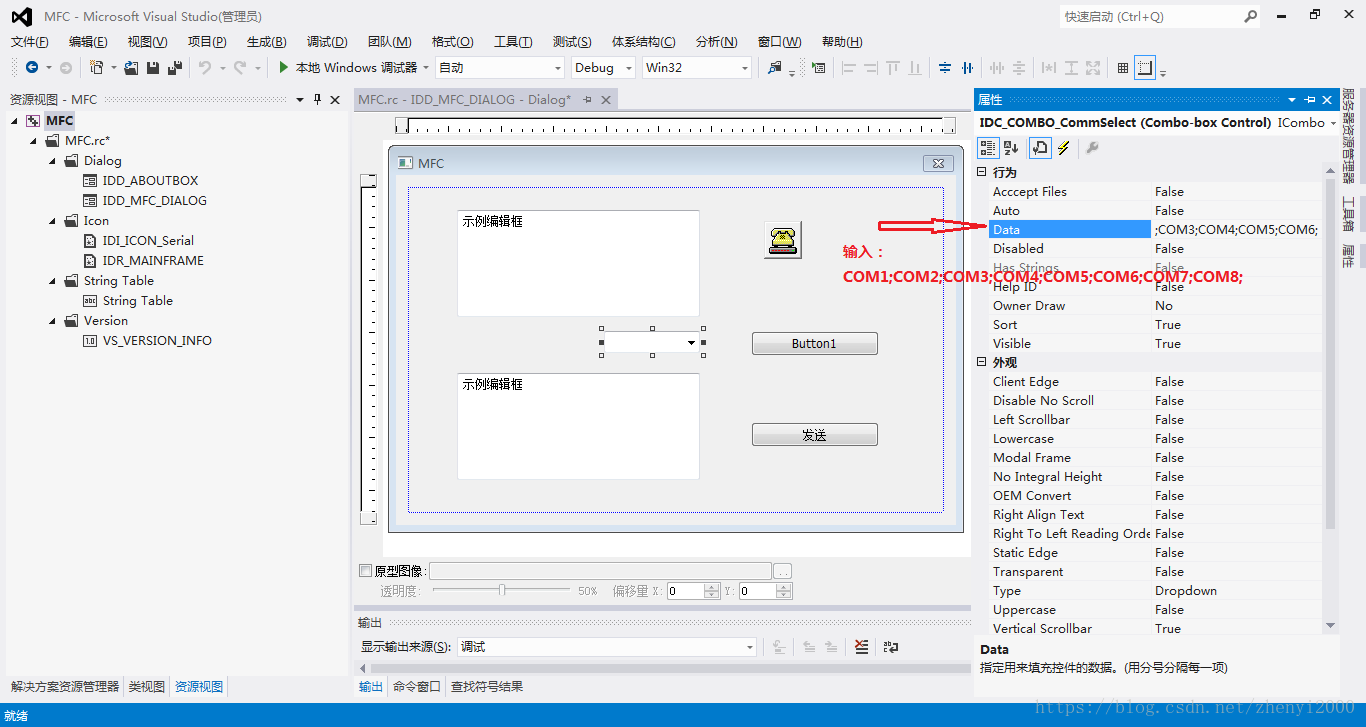

IDC_COMBO_CommSelect 属性里面的Data：COM1;COM2;COM3;COM4;COM5;COM6;COM7;COM8; // 注意使用;分隔 。如果你电脑中的COM口超过这个数字，可以在此处添加。如下图所示：

控件类添加成员变量

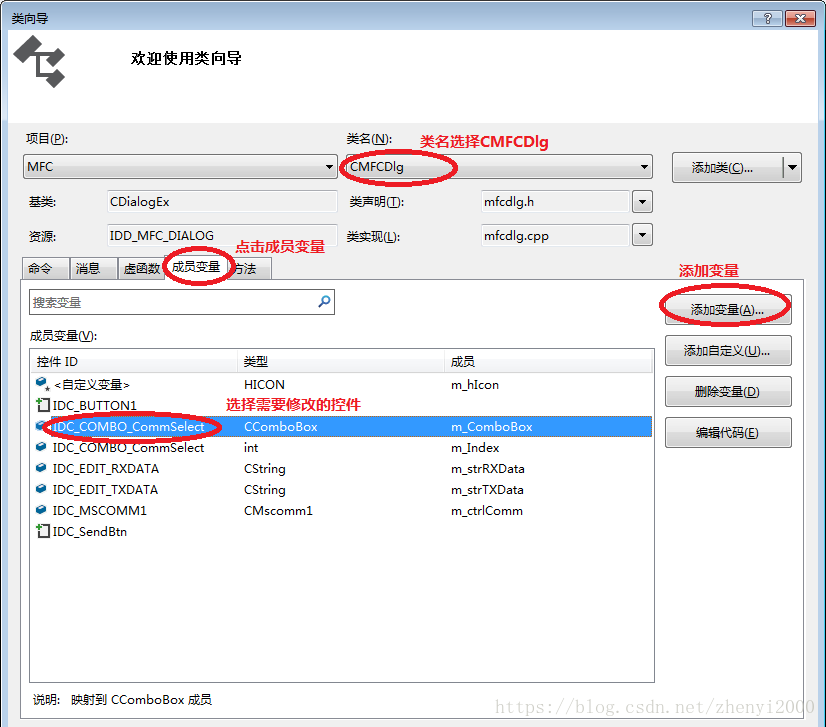

点击  项目-->类向导 或者  Ctrl+Shift+X 按照下面的步骤操作：

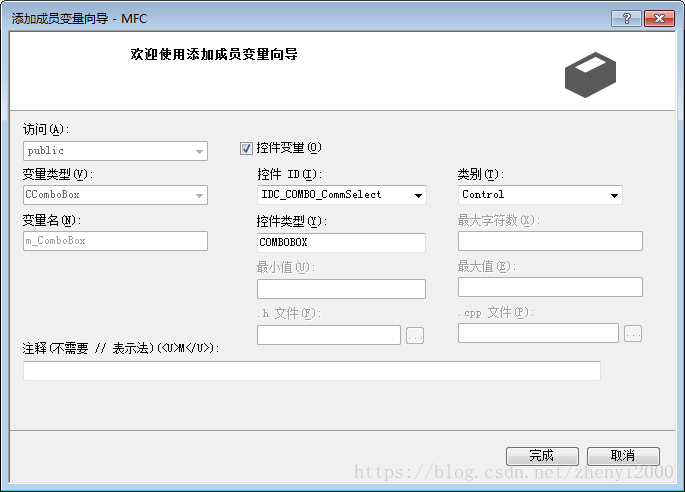

IDC_COMBO_CommSelect：(Control类型)

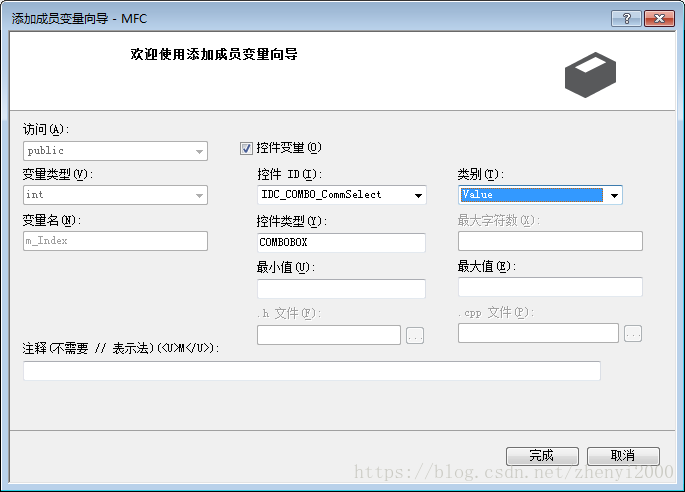

IDC_COMBO_CommSelect：(Value类型)

IDC_EDIT_RXDATA:(Value类型)

IDC_EDIT_TXDATA:(Value类型)

IDC_MSCOMM1:(Control类型)

至此，所有的框架都准备完成，点击编译，应该没什么错误。

接下来就是代码部分。
