UML入门

UML的定义：统一建模语言（英语：Unified Modeling Language,缩写UML），非专利的第三代建模和规约语言。

UML的特点：

    UML是一种开放的方法；

    用于说明、可视化、构建和编写一个正在开发的面向对象的、软件密集系统的制品的开放方法；

    UML展现了一系列最佳工程实践，这些最佳实践在对大规模、复杂系统进行建模方面，特别是在软件架构层次已经被验证有效；

UML2.2中一共定义了14种图示，分类如下：

•     结构式图形：强调的是系统式的建模

          静态图（类图，对象图，包图）

          实现图（组件图，部署图）

          剖面图

          复合结构图

•     行为式图形：强调系统模型中触发的事件

          活动图

          状态图

          用例图

•     交互式图形：属于行为式图形子集合，强调系统模型中资料流程。

          通信图

          交互概述图

          时序图

          时间图

接下来我们重点来聊一下UML中的类图。类图用于表示类，接口，实例等之间相互的静态关系。虽然名字叫类图，但类图中并不只有类。

首先我们要明白一件事情就是类图中的箭头方向是子类是指向父类。一个类实现了一个接口在类图中是一个虚线+空心三角号，一个类继承另一个类是一个实线+空心三角号。如下所示：

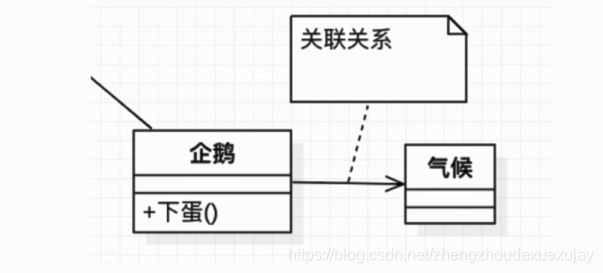

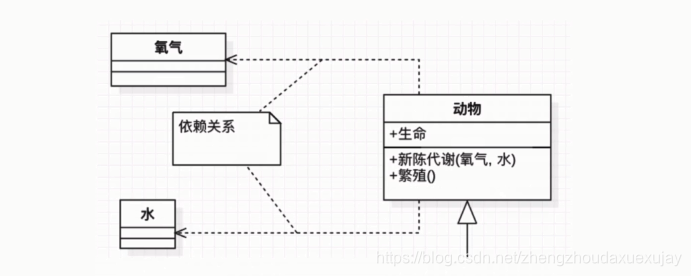

在类图中实线箭头是关联，虚线箭头是依赖的意思。其中企鹅类和气候类之间是关联关系，这种关系是一个类对象和另一个类对象有关联，通常是一个类中有另一个类对象作为属性。动物类和氧气类、水类是依赖关系，这种关系是一种使用关系，一个类需要借助另一个类来实现功能，一般是一个类使用另一个类作为参数使用，或作为返回值。

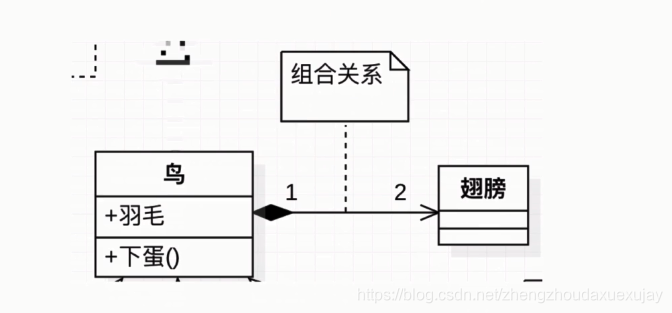

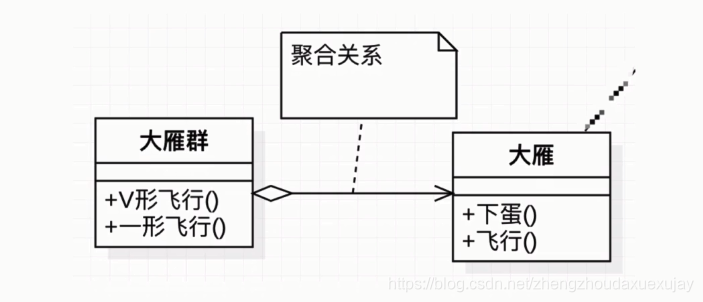

UML类图中空心菱形+实心箭头线表示聚合关系，这种关系具有独立的生命周期；实心菱形+实心箭头线表示组合关系，这种关系具有相同的生命周期，在表示组合对应关系时常用一些数字。大雁群类和大雁类是一种聚合关系，鸟类和翅膀类之间是一种组合关系。

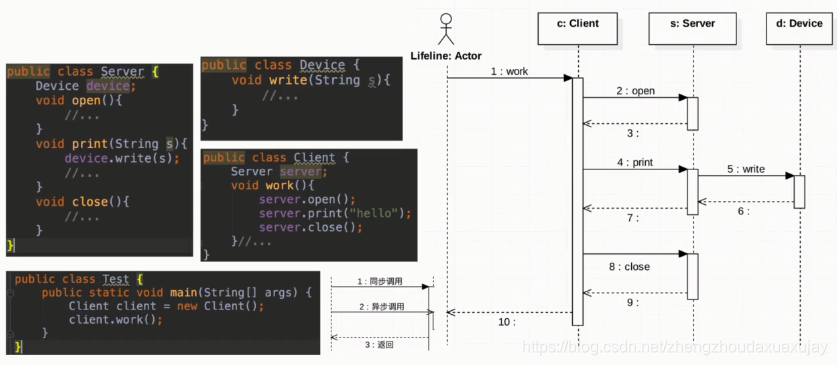

我们在来聊一下UML中的时序图。时序图是显示对象之间交互的图，这些对象时按时间顺序排列的。其中时序图中包括的建模元素主要有：对象（Actor）、生命线（Lifeline）、控制焦点（Focus of control）、消息（Message）等。下面这例子就向我们展示了我们写的代码（左边）和时序图（右边）之间的关系。



上面我们都是说的UML中类图中类与类之间的关系，如果我们真的有一个类图中的类我们是否明白其中的意思呢，那么我们可以看一个例子。

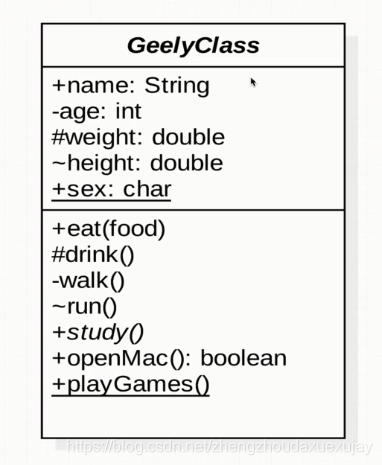

上图中，第一部分“GeelyClass”是类名，斜体，表示这是一个抽象类。第二部门是成员变量，其中+，-，#，~，分别表示public,private,protected.default访问权限，下面的有一个横线的成员变量表示是static类型的变量。第三部门是方法，其表示含义和变量类似，其中study()这个方法是斜体，表示是抽象方法。

最后我们在从整体看一个类图。如下图所示。

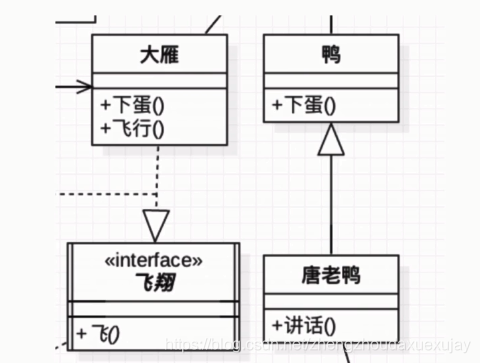

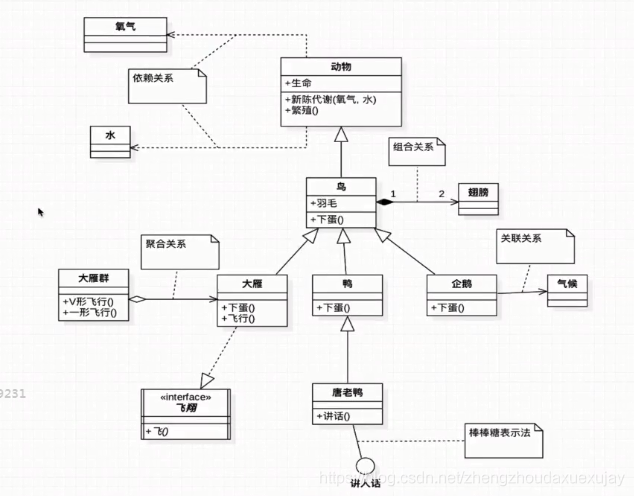

我们从上到下分析一下这个类图，在这个类图中氧气类和水类作为参数传入到动物类中，使用虚线箭头表示一种依赖关系。鸟类使用实线+空心三角表示一种继承关系。往右边看，是实心菱形+实心箭头线表示一种组合关系。在往下看大雁类、鸭类、企鹅类使用实线+空心三角表示继承鸟类。在左边中，大雁群类和大雁类之间使用空心菱形+实心箭头线表示聚合关系。右边的企鹅类和气候类之间使用实线箭头表示一种关联关系。大雁类和飞翔类之间是使用虚线+空心三角表示大雁类实现了飞翔接口。唐老鸭类使用实线+空心三角表示一种继承关系，而唐老鸭通过棒棒糖表示法实现了讲人话接口。

好了，关于UML就写到这了，够用了。





-------------------------------------------------------------------------
