设计模式入门——备忘录模式

前言

1. 说起备忘录模式也许会很陌生，但是我们身边有很多备忘录模式的应用，例如在手机或电脑上下棋，如果下错了，是可以悔棋的，在比如我们小时候玩坦克大战，如果坦克还有很多条命，而且现在装备很厉害，我们就想做一下备份，等挂掉的时候重新恢复一下接着打。这样我们就明白备忘录模式是做什么的了，简单说就是备份当前角色状态，后期可以回滚回来。
2. 作为行为型模式的一种，备忘录模式并不是很有名，但是挺有用，备忘录模式实现方式 如果细分也有些差异，就像工厂模式一样，不过今天我举最简单的例子，用来说明备忘录模式是做什么的，而不再分析备忘录几种实现模式的差异（其实就是封装好不好的问题）。
3. 本文中我先引入例子分析备忘录模式是怎么工作的，然后在总结一下它的特点，文末对程序在稍作改进分析。



情景引入

      以上文的坦克大战为例，我坦克大战玩了几关后，好不容易攒了五条命，而且现在装备的是双发炮弹为了这次能通关，我就先把我的当前状态做了备份，实例如下



备忘录模式的三种角色

发起人（Originator）	要备份的成员，里面提供了创建和恢复备忘录的方法（TankWarOriginator）
备忘录（Memento）	用来存储和获取发起人的状态（TankWarMemento）
管理角色（Caretaker）	用来管理备忘录（CareTaker）

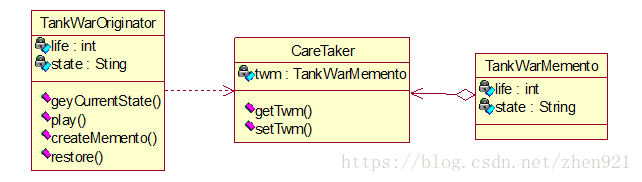

程序类图



java源程序

发起人

package memento;

public class TankWarOriginator {

	int life;//有几条命
	String state;//坦克装备

 	public TankWarOriginator(int life, String state) {
		this.life = life;
		this.state = state;
	}

	public void getCurrentState() {// 显示塔克当前状态
		System.out.println("剩余" + life + "条命，" + "炮弹状态为" + state);
	}

	/**
	 * 模拟玩家玩游戏，抛出异常是由于线程休眠的缘故，可以忽略
	 *
	 * @throws InterruptedException
	 */
	public void play() throws InterruptedException {
		System.out.println("开始战斗.......");
		Thread.sleep(3000);
		life = life - 1;
		state = "单发炮弹";
		System.out.println("你被击中了,剩余" + life + "条命，" + "炮弹变为" + state);
	}

	/*
	 * 创建备份
	 */
	public TankWarMemento createMemento() throws InterruptedException {
		System.out.println("正在存储当前状态....");
		Thread.sleep(4000);
		TankWarMemento twm = new TankWarMemento(life, state);
		System.out.println("存储完成");
		return twm;
	}

	/*
	 * 恢复备份
	 */
	public void restore(TankWarMemento twm) throws InterruptedException {
		System.out.println("正在恢复存档....");
		life = twm.getLife();
		state = twm.getState();
		Thread.sleep(4000);
		System.out.println("恢复完成");
	}

	public int getLife() {
		return life;
	}

	public void setLife(int life) {
		this.life = life;
	}

	public String getState() {
		return state;
	}

	public void setState(String state) {
		this.state = state;
	}
}

管理者

package memento;

public class CareTaker {
	/*
	 * 专门用来管理备忘录对象的类
	 */
	TankWarMemento twm;
	public TankWarMemento getTwm() {
		return twm;
	}

	public void setTwm(TankWarMemento twm) {
		this.twm = twm;
	}

}

备忘录

package memento;

public class TankWarMemento{

	/*
	 * 可以看出这是发起人里面状态的复制版
	 * 因此可以存储需要备份的状态
	 */
	int life;
	String state;
	public TankWarMemento(int life,String state) {
		this.life=life;
		this.state=state;
	}
	public int getLife() {
		return life;
	}
	public void setLife(int life) {
		this.life = life;
	}
	public String getState() {
		return state;
	}
	public void setState(String state) {
		this.state = state;
	}

}

客户端

package memento;

public class Client {
	public static void main(String[] args) throws InterruptedException {
		//初始化坦克状态
		TankWarOriginator two=new TankWarOriginator(5, "双发炮弹");
		CareTaker ct=new CareTaker();
		two.getCurrentState();
		ct.setTwm(two.createMemento());//管理者创建备份
		two.play();
		two.restore(ct.getTwm());//恢复备份
		two.getCurrentState();
	}

}

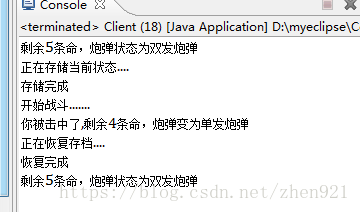

运行结果



程序分析

1. 从程序中我们很明显看出备忘录结构上还是比较简单的，而且逻辑处理主要是在发起人里，备忘录里有和发起人相同的属性，这是因为他的存在就是为了备份，所以他要保存拷贝的值。
2. 发起人角色负责了备忘录的创建与恢复，仔细看看应该不难理解。
3. 程序里很多方法抛出异常，是由于我设置了线程休眠来模拟操作的过程，可以忽略，或者把线程休眠部分删去这样就不用抛出了。



既然已经看过了备忘录模式的例子，下面我们就总结一下它的一些特点吧。

备忘录模式的作用

       在不破坏封装的前提下，捕获一个对象的内部状态，并在该对象之外保存这个状态。



应用场景

       已经很明显了，当你程序想引入撤销（回滚）功能的话，建立备忘录就行了（记得其实命令模式里好像也支持撤销操作，有兴趣的可以对比一下）。



状态模式优点

1. 保持关键对象的数据封装
2. 提供了恢复原有状态的的方法



缺点

1. 应用该模式会占用较多的系统资源
2. 存储和恢复过程比较耗时



备忘录模式就介绍到这里吧，下面我再尝试改变一下程序

      既然状态属性发起人保存的有，而备忘录保存的也是一样的，不如提取出来，这样就避免了代码重写（个人感觉，我不确定提取出来好不好）

创建 公共的抽象类

package memento;

public abstract class AbstractState {
	int life;
	String state;
	public AbstractState(int life,String state) {
		this.life=life;
		this.state=state;
	}
	public int getLife() {
		return life;
	}
	public void setLife(int life) {
		this.life = life;
	}
	public String getState() {
		return state;
	}
	public void setState(String state) {
		this.state = state;
	}
}

修改发起人类

package memento;

public class TankWarOriginator extends AbstractState{
	 public TankWarOriginator(int life, String state) {
	 super(life, state);
	 }

	public void getCurrentState() {// 显示塔克当前状态
		System.out.println("剩余" + life + "条命，" + "炮弹状态为" + state);
	}

	/**
	 * 模拟玩家玩游戏，抛出异常是由于线程休眠的缘故，可以忽略
	 *
	 * @throws InterruptedException
	 */
	public void play() throws InterruptedException {
		System.out.println("开始战斗.......");
		Thread.sleep(3000);
		life = life - 1;
		state = "单发炮弹";
		System.out.println("你被击中了,剩余" + life + "条命，" + "炮弹变为" + state);
	}

	/*
	 * 创建备份
	 */
	public TankWarMemento createMemento() throws InterruptedException {
		System.out.println("正在存储当前状态....");
		Thread.sleep(4000);
		TankWarMemento twm = new TankWarMemento(life, state);
		System.out.println("存储完成");
		return twm;
	}

	/*
	 * 恢复备份
	 */
	public void restore(TankWarMemento twm) throws InterruptedException {
		System.out.println("正在恢复存档....");
		life = twm.getLife();
		state = twm.getState();
		Thread.sleep(4000);
		System.out.println("恢复完成");
	}


}

修改备忘录类

package memento;

public class TankWarMemento extends AbstractState{

	public TankWarMemento(int life, String state) {
		super(life, state);
	}

}
