AD18中制作自己的原理图模板

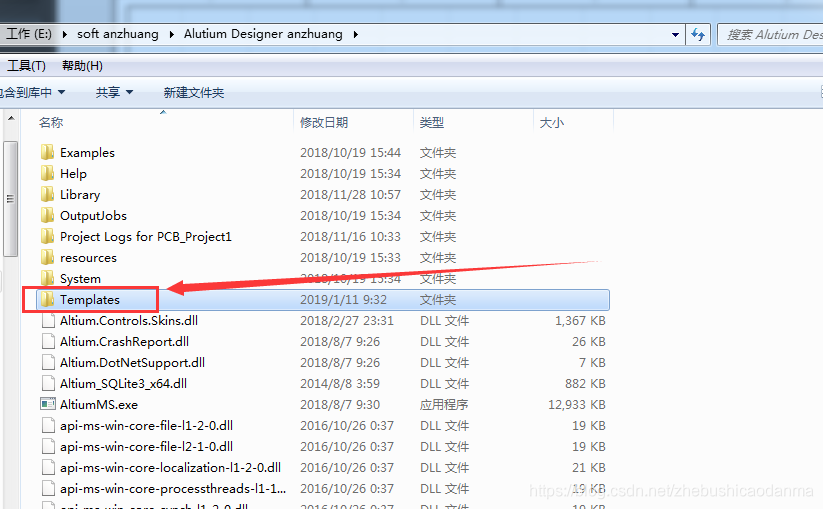

1.  新建原理图，在原理图上使用画线等工具做出自己想要的样式，（如果要在模板中加入图片，可以直接将想要的图片用鼠标直接拖到原理图中），制作好后将原理图另存为后缀.SchDot，保存路径放到安装目录下的模板文件夹里。如下图

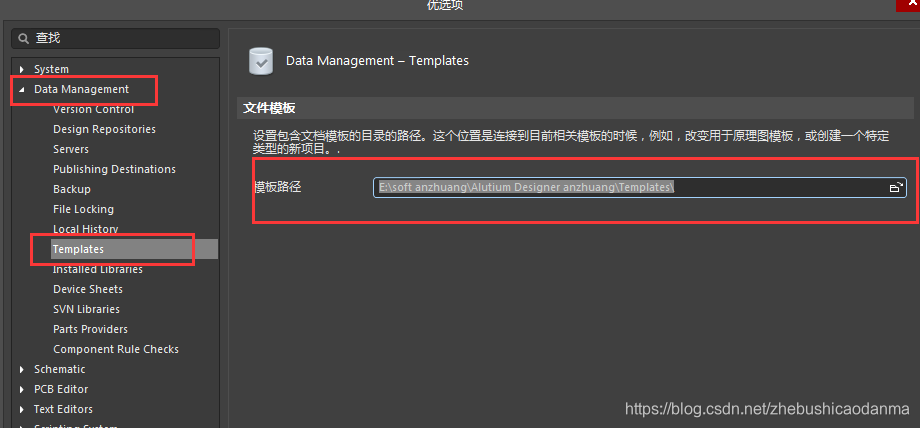

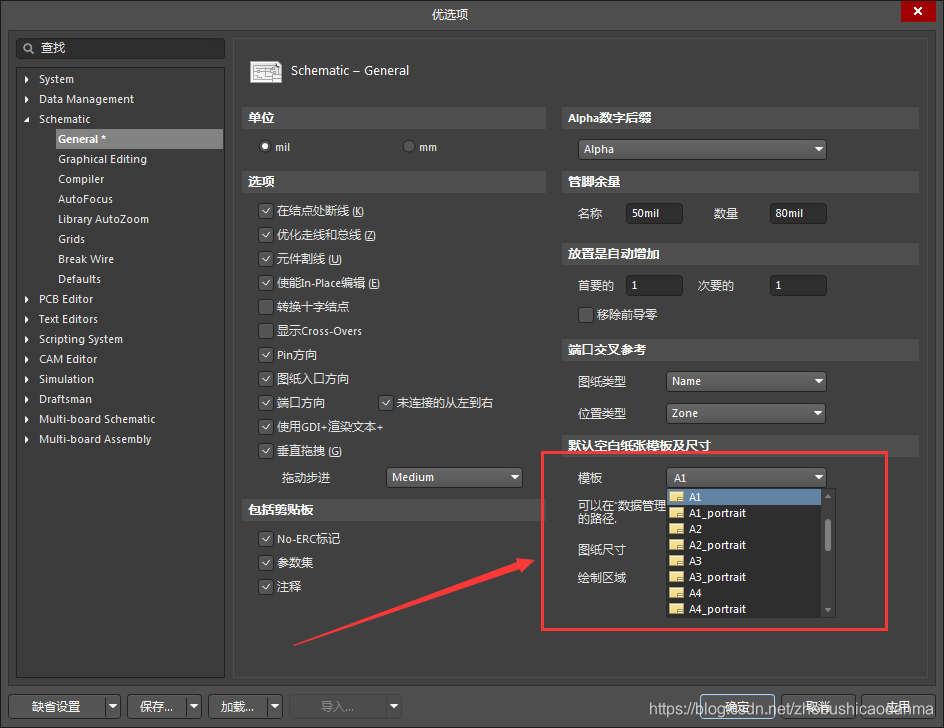

2. 使用模板时，首先在当前工程的原理图上鼠标右击，选中preferences，然后点击模板如下图，在下拉菜单中选出刚刚步骤1中创建的模板注意：这里如果没有看到创建的模板，请点击当前配置页面中的Data Management看下模板安装路径

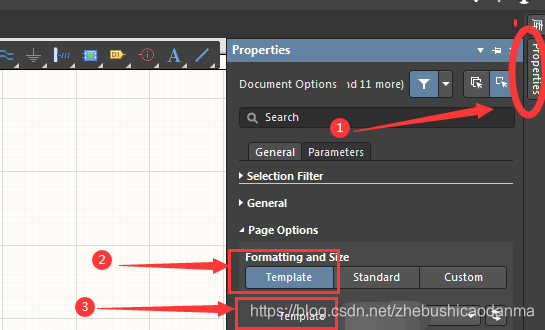

3. 如果上面的配好后还没看到使用模板，则在原理图中点击配置，如下图
4. 完成
