(个人笔记)EDEM耦合Recurdyn流程

最新推荐文章于 2024-12-13 14:41:26 发布
最新推荐文章于 2024-12-13 14:41:26 发布
阅读量3.9k 收藏 6
点赞数
分类专栏： FLUENT-EDEM学习笔记 文章标签： java servlet 服务器
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/zheaa/article/details/126156146
版权
本文是关于EDEM与Recurdyn耦合的个人笔记，详细阐述了从导入模型、设置转动副、检查耦合接口，到导出WALL、在EDEM中操作、开启耦合服务器，直至仿真和暂停的全过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

Joint是约束的意思

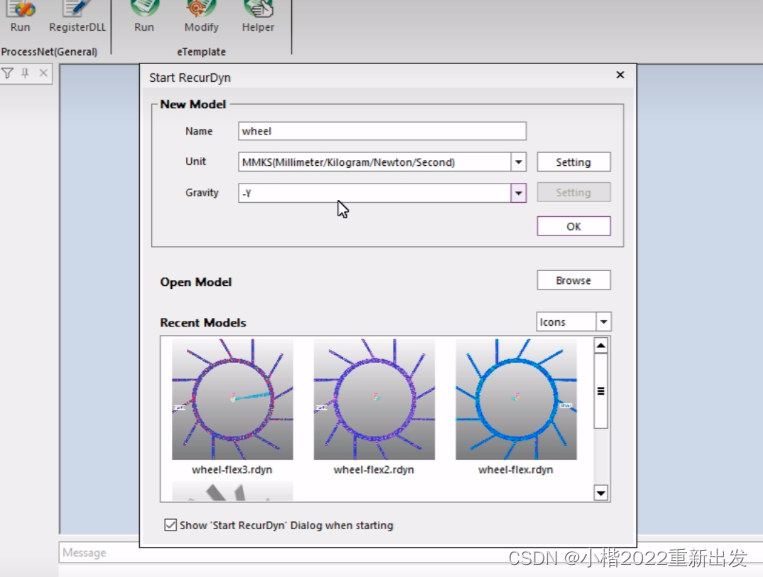

一、双击打开Recurdyn，输入name

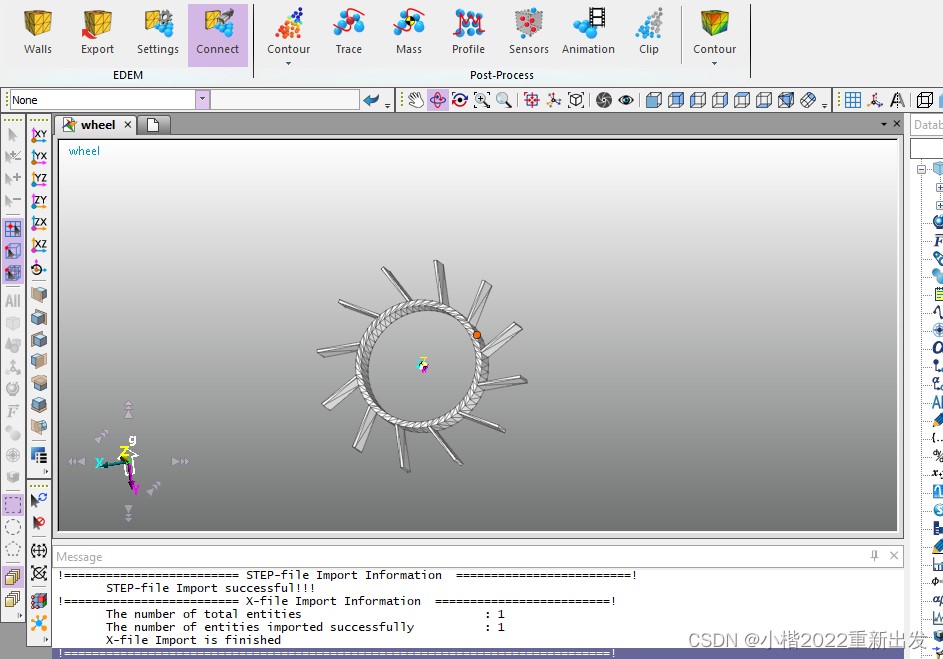

 二、左上角import文件

 三、添加转动副

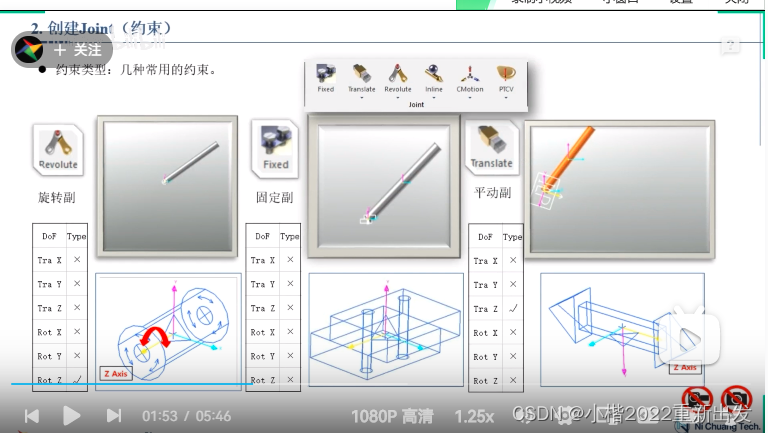

点击Revolute 分别点击导入模型、ground及中心转点。

四、检查耦合接口是否显示打开
